LLC谐振转换器原理很简单

LLC谐振转换器是一种高效的电力转换器，广泛应用于电源供应、适配器和电动车充电器等领域。
其核心优势在于通过谐振电路实现软开关操作，从而降低开关损耗，提高效率和功率密度。

工作原理

LLC谐振转换器的工作原理基于谐振电路的特性。
在输入信号频率（fₖ）等于谐振频率（fᵣ）时，LC电路的阻抗最小，实现最大增益。
转换器的工作频率范围由两个特定的谐振频率值限制，这些值取决于电路的设计。
LLC控制器将MOSFET的开关频率（fₛ）设置为等于谐振频率，以充分利用谐振的优势。

负载变化与谐振频率

在负载变化期间，谐振频率从最小值（fᵣ₂）变为最大值（fᵣ₁）。
当fₛ ≥ fᵣ₁时，LLC充当RC串联谐振电路，适用于高负载情况，即当励磁电感（Lₘ）面临低阻抗时。
相反，当fₛ ≤ fᵣ₂时，LLC充当RC并联谐振电路，适用于低负载情况。
通常情况下，系统将在零电流开关（ZCS）模式下运行，避免工作在fₛ ≤ fᵣ₂的区域。
如果频率fᵣ₂ < fᵣ < fᵣ₁，则这两种工作原理将结合在一起。

增益与品质因数（Q值）

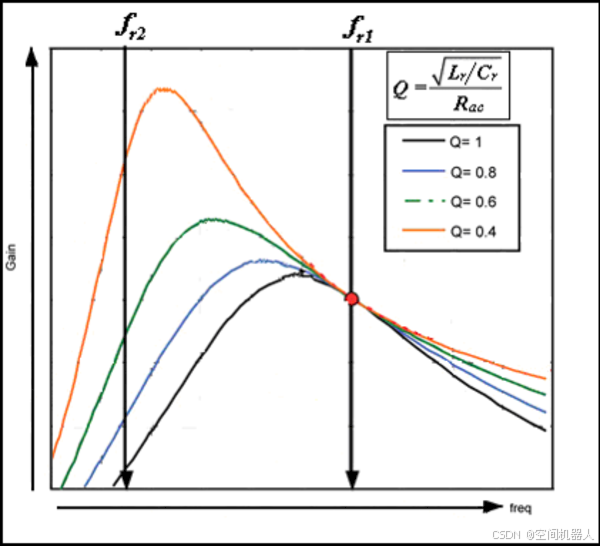

以图形形式显示谐振单元的增益，可以得到一条曲线，显示曲线形状如何
