Tesla Model 3 关键电子器件深度解析——从 SiC 逆变器到智能电源管理

⚡ Tesla Model 3 关键电子器件深度解析——从 SiC 逆变器到智能电源管理 🛠️

电动车行业的竞争已经进入了 高效率、高功率密度、智能控制 的时代。Tesla Model 3 作为标杆车型，充分展现了当前最前沿的 电力电子技术。本文将深入剖析 Model 3 电驱系统、栅极驱动、DC-DC 转换、车载通信网络 等核心部件，并结合实例分析其设计逻辑与技术演进趋势。

---

🔧 1. 逆变器系统：SiC MOSFET 的技术优势及设计考量

电动车的逆变器（Inverter）决定了电机的效率、动力响应，甚至续航能力。Tesla Model 3 采用 SiC（碳化硅）MOSFET 取代传统 IGBT（绝缘栅双极晶体管），大幅提升功率转换效率。

🔍 1.1 为什么选择 SiC，而不是 IGBT？

参数 🔍	SiC MOSFET 🌱	IGBT ⛔
开关频率	>100 kHz ⚡（支持更高 PWM 频率）	仅 10~20 kHz（受制于关断时间）
开关损耗	超低（无反向恢复电流）📉	高（反向恢复时间长）🔥
耐压能力	1200V 以上 🔋	600V~1200V
耐高温性	175°C 以上（减少散热需求）🌡	125°C（需要大面积散热器）
体积 & 重量	更小、更轻（可减少磁元件）🎯	体积较大

📌 举例：SiC 对续航的提升

在 Tesla Model 3 Performance 版 中，SiC 逆变器可提升 3%~5% 的续航（约 20~30 km），这一优化主要来自于：

• 降低开关损耗（开关频率更高，减少电机谐波损耗）。
• 减少散热系统功耗（IGBT 需要更大的散热器，而 SiC 更高效）。

📡 1.2 SiC MOSFET 的工程挑战

🚀 问题 1：SiC 逆变器的高 dv/dt（电压变化率）影响 EMC？

• Tesla 解决方案：在 PCB 设计时，采用 Kelvin 连接 及 屏蔽层优化，降低高频干扰。

🔥 问题 2：SiC MOSFET 的寄生参数导致振荡？

• Tesla 采用的策略：优化 栅极驱动电路，加入 阻尼网络 抑制振荡，同时采用 -5V 负栅压 避免误导通。

---

🔋 2. 栅极驱动器（Gate Driver）：如何优化 SiC MOSFET 的性能？

SiC MOSFET 需要 专用栅极驱动芯片 来确保高效、稳定的开关控制。Tesla 选用了 STGAP1AS 栅极驱动器，其核心特点包括：

• 高驱动能力（>4A） 🏎️，支持快速充放电 MOSFET 栅极，提高开关速度。
• 高隔离耐压（>3kV） ⚡，确保低压控制侧与高压侧安全隔离。
• 负栅压 -5V 🔄，防止 dv/dt 误导通，提高系统可靠性。

📌 举例：为什么负栅压对 SiC 很重要？

在传统 MOSFET 设计中，Vgs = 0V 时器件应处于关断状态。但 SiC MOSFET 由于 dv/dt 效应，在高 dv/dt 瞬间可能误导通。Tesla 采用 Vgs = -5V 作为关断电压，有效防止高频干扰导致的误导通。

---

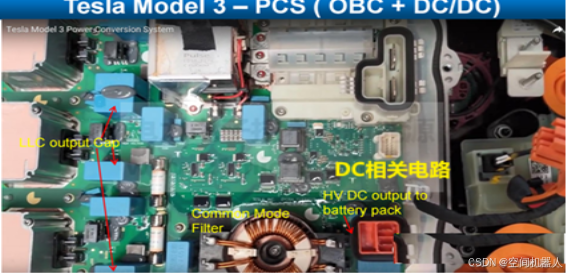

🔌 3. 直流-直流转换器（DC-DC）：如何高效供电 12V 系统？

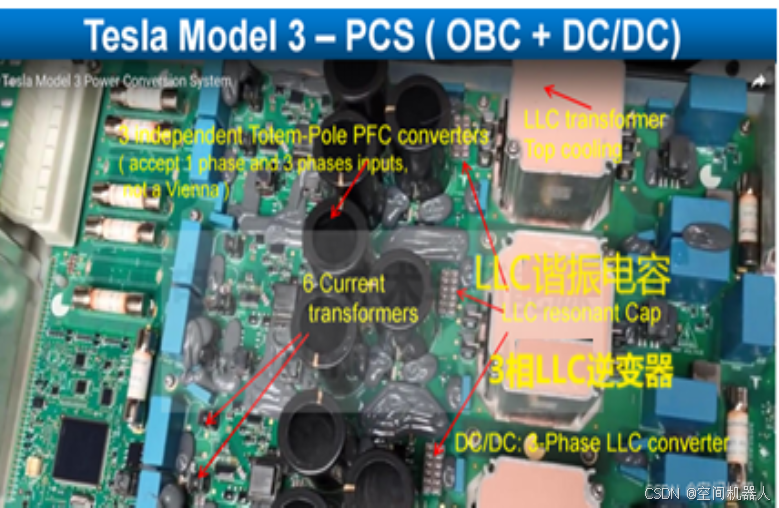

Tesla Model 3 采用 LLC 谐振变换器 进行 400V → 12V DC-DC 转换，相较于传统 Buck 方案，其优势包括：

• 软开关（ZVS / ZCS） 🚀，大幅降低开关损耗，提高效率。
• 高功率密度 📦，磁元件更小，占用空间更少。
• 纹波更低 🌊，提升 12V 负载设备的可靠性。

Tesla 采用的 DC-DC 控制芯片：
✅ Infineon TLF35584QWS2：支持高压输入，具备智能保护功能。
TLF35584是一款多输出系统电源，适用于安全相关应用，通过在较宽输入电压范围内高效灵活的前/后稳压器概念提供3.3V-μC、收发器和传感器。由于开关频率范围较广，因此在效率和小型过滤器组件的使用方面可以进行优化。用专用参考稳压器为ADC供电，提供独立于μC负载的步骤，并可用作2个独立传感器电源的跟踪源。灵活的状态机、包括计时器在内的唤醒概念，以及备用调节器都有助于用户在众多应用程序中进行选择使用。
✅ TDK VGT22EPC-222S6A12 变压器：高频设计，优化磁通密度。

📌 举例：DC-DC 的电磁干扰（EMI）问题如何解决？

由于 LLC 变换器工作在 高频（150~250kHz），容易产生 EMI 干扰。Tesla 采用：

1. 多层 PCB 设计（优化接地层，减少辐射干扰）。
2. 共模 & 差模滤波器（有效降低高频噪声）。
3. 屏蔽封装（减少对 12V 低压设备的干扰）。

---

📡 4. 车载通信网络：CAN & LIN 总线的高可靠性设计

Tesla Model 3 的车载电子设备需要高效、可靠的通信系统。主流的通信方案包括：

• CAN（控制器局域网） 🚗：用于动力系统、电池管理（BMS）、底盘控制。
• LIN（本地互联网络） 💡：用于低速应用，如座椅调节、车窗控制、车灯。

Tesla 的关键通信芯片：

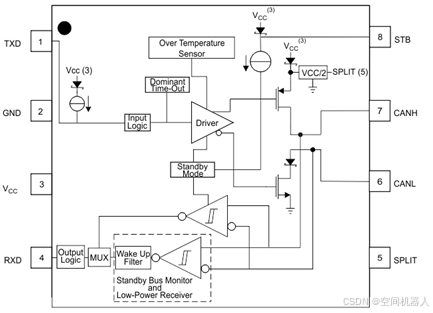

✅ CAN 收发器：TI SN65HVD1040A，支持 1 Mbps 高速通信，抗干扰能
力强。

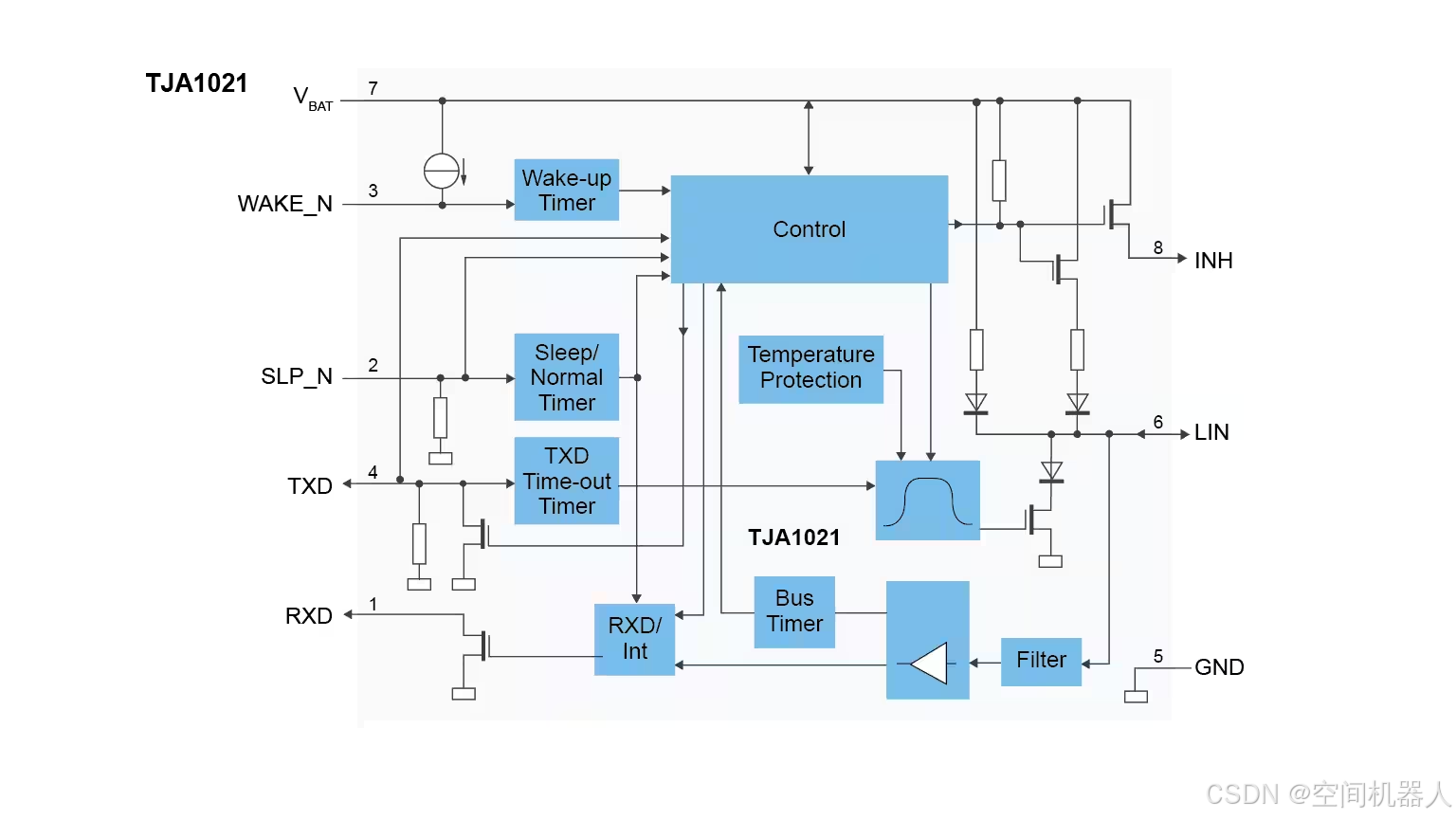

✅ LIN 收发器：NXP TJA1021HV，超低功耗，适用于车身控制系统。
JA1021是本地互连网络（LIN）主/从协议控制器与LIN中物理总线之间的接口。它主要用于波特率从1kBd到20kBd的车载子网络，符合LIN2.0、LIN2.1、LIN2.2、LIN2.2A、SAEJ2602和ISO17987-4:2016（12V）等标准。TJA1021与TJA1020和MC33662（B）引脚兼容。

通过TJA1021将发送数据输入（TXD）的协议控制器发送数据流转换成具有最佳转换率和波束赋形的总线信号，以使电磁辐射（EME）最小化。LIN总线输出引脚通过内部终端电阻拉高。对于指令器应用，应在引脚INH或引脚VBAT和引脚LIN之间连接一个与二极管串联的外部电阻。接收器会检测LIN总线输入引脚的数据流并通过RXD引脚将其传送至微控制器。在睡眠模式中，TJA1021的功耗非常低。故障模式功耗最低。

📌 举例：为什么 Tesla 采用冗余 CAN 网络？

• 在 Model 3 的电池管理系统（BMS）中，主 CAN 总线负责传输 电池电压、SOC、温度信息。
• 如果主 CAN 发生故障，备用 CAN 总线可确保基本数据传输，不影响整车安全性。

---

🚀 未来趋势：800V 高压架构 & GaN（氮化镓）应用

随着电动车技术的发展，Tesla 可能会引入 800V 高压架构，其主要优势包括：

• 更快的充电速度 ⏩（超充可达 350kW）。
• 更低的电流损耗 🔋（减少铜损，提高续航）。

此外，GaN（氮化镓）功率器件 可能用于 车载充电器（OBC）和 DC-DC 变换器，相比 SiC，GaN 具备：
✅ 更高开关频率（>500kHz），使得变压器体积更小。
✅ 更低栅极驱动功耗（适用于高效率应用）。

---

📢 结论

Tesla Model 3 采用了 最先进的 SiC 逆变器、高效 DC-DC 转换、智能通信网络，为未来电动车的发展奠定了技术基础。随着 800V 架构、GaN 器件 逐步引入，电动车的性能将迎来新一轮飞跃！ 🚗⚡

附：

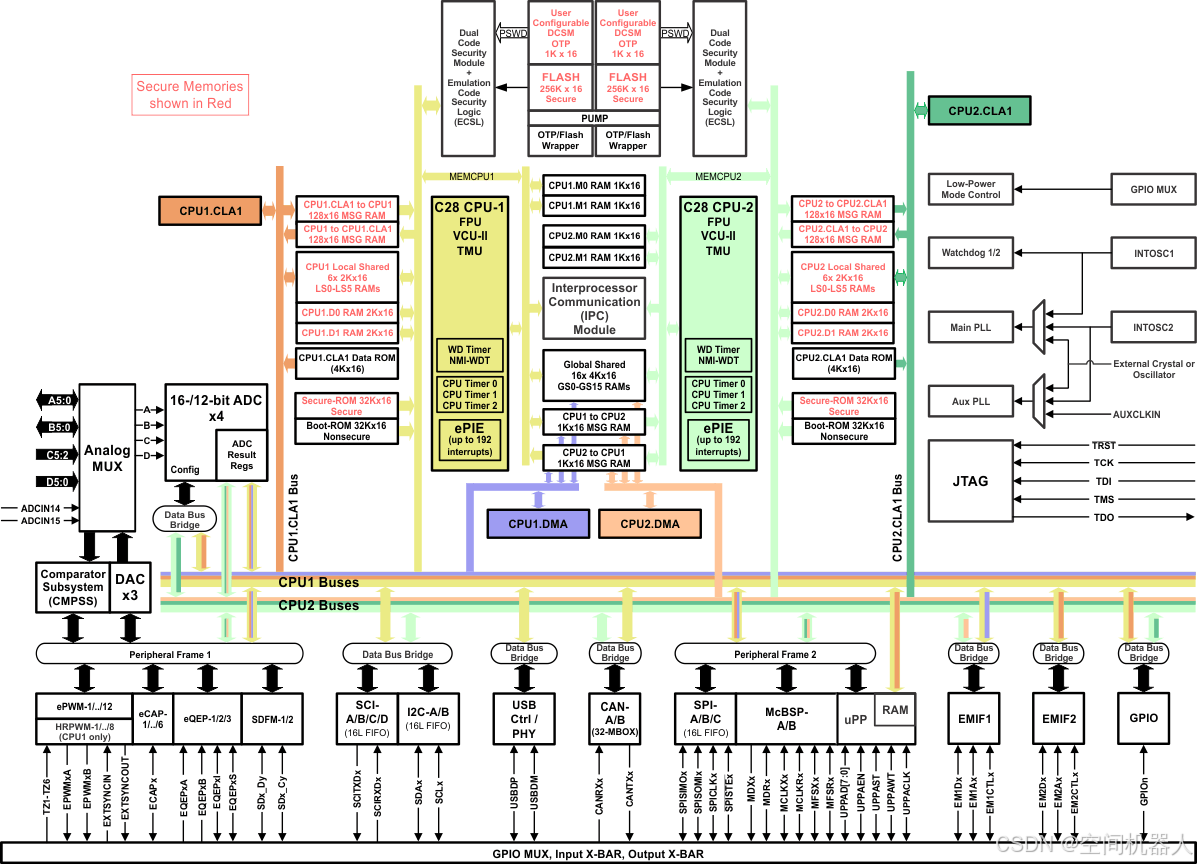

🎯 ** 主控制 MCU（微控制器）：TI TMS320F28377DPTPQ**

为什么 Tesla 选用 TI 这款 MCU 作为核心控制大脑？🧠
🔹 双核架构，同时控制电机和处理 CAN 通信，速度飞快 🚀。
🔹 支持 FOC（磁场定向控制），优化电机效率 🌀，让驾驶体验更丝滑。
🔹 内置 16-bit ADC，精准采样电流和电压，实时监测车辆状态 📊。

---

🎛️ 位置检测放大器（Resolver Amp）：ON Semi TCA0372BDW

Tesla Model 3 采用 Resolver（旋变）传感器 来检测电机转速和转子位置，而 TCA0372BDW 负责：
🎯 解析旋变信号，提供高精度角度反馈，实现精准电机控制。
📡 抗干扰能力强，即使在高电磁噪声环境下，仍能稳定工作。

🔎 为什么不选霍尔传感器？
🚗 霍尔传感器 在高转速下精度较低，而 Resolver 传感器 在 高温 & 高速环境下仍能精准检测 ✅。

🔍 TCA0372 功率运算放大器解析：特点、选型及应用

TCA0372 是一款 单片功率运算放大器，适用于 伺服放大器、电源驱动及电机控制 等应用。其核心优势在于 无死区交越失真（Zero Deadband Crossover Distortion），这使其在驱动感性负载（如线圈、电机）时具有更好的线性度和稳定性。

---

🚀 关键特性及其技术优势

特性	技术优势
输出电流高达 1.0A	能直接驱动 电机、继电器、螺线管，无需额外的功率缓冲级。
摆率（Slew Rate）：1.3V/μs	适中速度响应，满足大多数 信号放大和驱动 需求。
宽带宽 1.1MHz	能处理更高频率的信号，适用于 精密控制和音频应用。
内置热关断保护	避免过热损坏，提高 长期可靠性。
单电源 / 双电源工作模式	适用于 汽车、工业控制、消费电子 等多种应用场景。
输入电压范围包含地（Common Mode Input Includes Ground）	能直接处理 低电压信号，在单电源供电应用中优势明显。
无交越失真（Zero Deadband Crossover Distortion）	减少非线性失真，适用于 伺服电机驱动 和 高精度信号放大 应用。
