功耗分析详细案例解析：手把手找到功耗黑洞

⚡ 功耗分析详细案例解析：手把手找到功耗黑洞！🔍

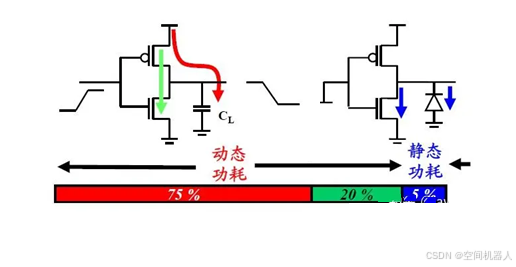

功耗分析不是玄学，而是科学！🚀 下面通过 三个实际案例 来详细拆解，教你如何精准定位功耗异常，从波形到硬件、再到软件，一步步找出问题并优化。

---

🎯 案例 1：智能手表待机功耗过高

📌 问题描述

某款智能手表在待机模式下，功耗比预期高 30%，导致电池续航时间大幅缩短，用户频繁抱怨“续航太拉垮”😭。

🔬 分析过程

🔍 1. 观察电流波形

用示波器/功耗分析仪测量系统 待机状态 下的电流波形，发现：

• 预期待机功耗应该是 50 μA，但实际测量值高达 70 μA！
• 波形中 每隔 200ms 出现一个电流尖峰，高度 3mA，持续时间 5ms，这可能是某个模块被周期性唤醒。

🔧 2. 硬件（HW）排查

• 分模块测量功耗，逐步关闭各个外设：

  • 关闭 屏幕，功耗未明显下降 ✅
  • 关闭 BLE（蓝牙低功耗），功耗仍然高 ✅
  • 关闭 陀螺仪，功耗下降 30%，但尖峰仍然存在 🤔
  • 重点怀疑 MCU/传感器唤醒问题！

• 检查传感器供电

  • 发现 加速度传感器 VDD 始终保持供电，即使在待机模式下也没有被正确关闭。

🖥 软件（SW）分析

• 检查 MCU 的低功耗模式代码：
  • 发现加速度传感器的 中断一直在触发，导致 MCU 频繁被唤醒。
  • 代码里使用 轮询方式 读取加速度数据，而不是 中断触发模式，导致功耗大幅增加！

✅ 解决方案

1. 修改代码，采用 中断触发 而非轮询方式。
2. 调整传感器供电策略，进入待机模式时 关闭 VDD 电源，避免多余功耗。
3. 调整唤醒频率，从 200ms 改为 1s，减少 MCU 唤醒次数。

🔚 结果

修改后，智能手表待机功耗降到 48 μA，续航提升 20%！用户满意度大增！🎉

---

🎯 案例 2：5G 手机在 WiFi 模式下功耗异常

📌 问题描述

某 5G 手机在 WiFi 模式 下，功耗比正常值高出 15%，导致 发热严重，续航下降。

🔬 分析过程

🔍 1. 观察波形

• 测量 WiFi 运行时的电流，发现：
  • 预期功耗：150 mA
  • 实际测量值：180 mA 🚨
  • 波形呈 高频脉冲，类似 WiFi 频繁扫描的特征。

🔧 2. 硬件（HW）检查

• 分析 WiFi 供电电路
  • 测量 WiFi 模块的 VDD，发现 一直处于高功率模式（Tx 模式），即使手机没有数据传输！
  • 这说明 WiFi 省电模式（PSM, Power Save Mode）没有生效。

🖥 软件（SW）分析

• 查看 WiFi 驱动代码
  • 发现 驱动层默认设置 WiFi 在高性能模式，即 始终保持连接，而不进入省电模式。
  • Log 显示：WiFi PM mode = Always On，确认 PSM 没有启用。

✅ 解决方案

1. 修改 WiFi 驱动，使其 启用 PSM 省电模式。
2. 优化 WiFi 扫描间隔，从 100ms 降到 500ms，减少 WiFi 模块的功耗。
3. 增加网络状态判断逻辑，在 无数据传输时进入低功耗模式。

🔚 结果

优化后，WiFi 模块功耗降低 25%，手机续航增加 1.5 小时！🔥

---

🎯 案例 3：汽车智能中控系统在熄火后仍然消耗电流

📌 问题描述

某汽车的智能中控屏在 熄火后，仍然消耗 超过 100mA 的电流，导致 电池亏电风险，车主投诉严重！🚗⚡

🔬 分析过程

🔍 1. 测量电流波形

• 用示波器测量中控系统的待机电流，发现：
  • 预期待机功耗：<5mA
  • 实际待机功耗：110mA 🚨
  • 波形没有明显下降趋势，说明 有外设仍然在工作。

🔧 2. 硬件（HW）分析

• 检查供电线路
  • 发现 MCU + 触摸屏控制芯片始终保持通电，并未按照预期进入低功耗状态！

🖥 软件（SW）分析

• 检查熄火逻辑
  • 发现熄火后，系统逻辑只关闭屏幕显示，但 MCU 仍在运行！
  • 代码里没有正确处理 GPIO 关断逻辑，导致 MCU 依然保持高功耗运行。

✅ 解决方案

1. 修改 MCU 代码，在熄火后 主动关闭不必要外设（屏幕、触摸控制器）。
2. 优化低功耗模式管理，在长时间无操作时进入 深度休眠（Deep Sleep）。
3. 优化唤醒逻辑，仅当 门锁/ACC 状态变更时再唤醒 MCU。

🔚 结果

优化后，熄火待机功耗降至 3mA，彻底解决亏电问题！🔋🚗

---

🎯 总结：功耗分析的 3 大黄金法则

1. 🔍 先看电流波形，找异常！
2. 🔧 再拆硬件模块，锁定大功耗来源！
3. 🖥 最后分析软件逻辑，优化省电策略！

功耗优化不是一蹴而就的，但 掌握正确的方法，就能精准找到问题，优化功耗，提升产品竞争力！💡🚀
