如何为你的电源分配网络(PDN)设计有效的去耦策略

如何为你的电源分配网络(PDN)设计有效的去耦策略

01 什么是PDN?为什么去耦这么重要?

先打个比方。想象你的PCB就像一座城市,而芯片就是这座城市里的工厂,它们工作的时候需要电源源源不断地供电(就像工厂需要稳定供水)。PDN就是这座城市的供水管道系统,而“去耦电容”就像是工厂门口的大水缸——临时储水,保证水压稳定,不至于时有时无。

尤其是在高速数字电路中(比如MCU、FPGA或者DDR接口),芯片开关频率很高,对电源的瞬态响应特别敏感。这时候如果没有做好去耦设计,电源电压会出现压降(droop)或者尖峰(spike),不仅影响信号质量,还容易产生EMI。


在这里插入图片描述

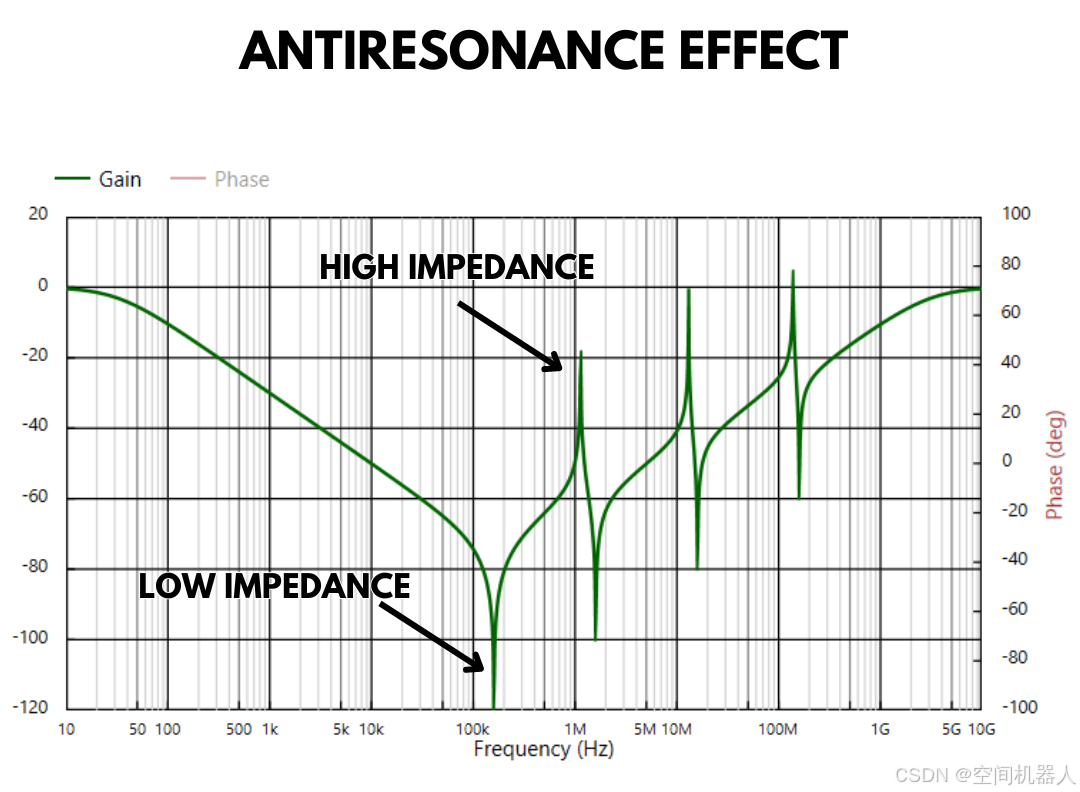

02 常见错误:不同大小电容叠加,反而适得其反?

很多工程师喜欢在电源线上混搭各种电容:10nF、100nF、1μF…甚至几十种不同容量组合。他们的想法很
