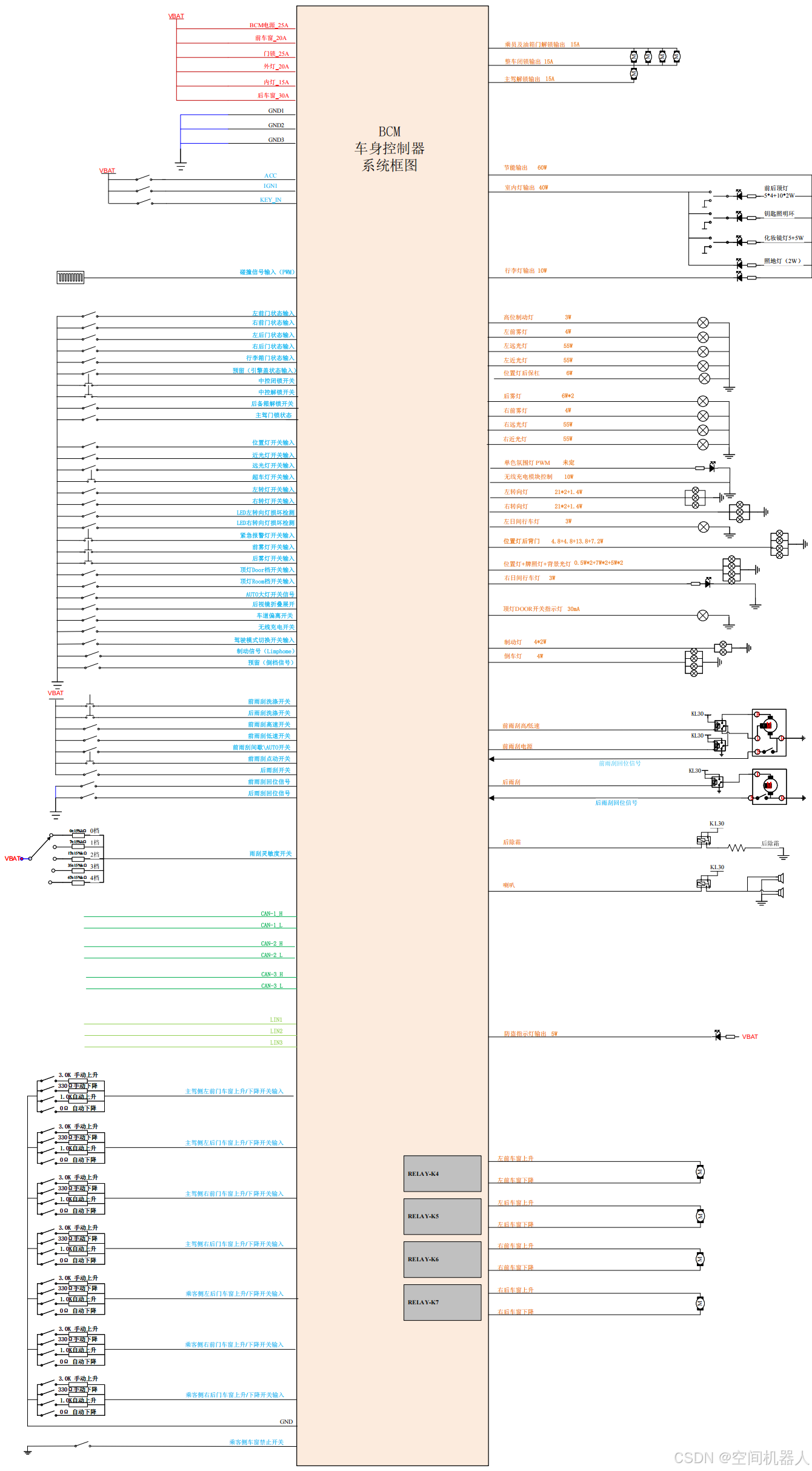

以上框图是一个汽车车身控制模块(BCM)系统框图,展示了整个BCM与车身各个电气设备之间的连接关系,包括输入、输出、电源、通信接口和继电器控制等内容。
我将从以下几个方面为你做详细的讲解,每个模块我会说明**它的功能、作用原理、常见元件配置和与其它模块的关系*。
✅ 一、图纸结构总览
整张图从左至右可以划分为以下几个功能模块:
模块区块 |
内容说明 |
左侧(蓝色/黑色) |
输入信号,包括开关量、传感器信号等 |
左侧(绿色) |
通讯接口,如CAN/LIN总线 |
中间(米黄色) |
车身控制模块 BCM |
右侧(橙色) |
输出控制,如灯光、喇叭、锁止、车窗等 |
下方(灰色方框) |
BCM内部继电器驱动模块 |
上下两侧&# |
