RAM与ROM与PID算法数学公式及程序实现

RAM与ROM

内存：RAM SRAM
硬盘：ROM FLASH
flash 分为:NOR FLASH 和NAND FLASH
NOR FLASH读取速度快于 NAND FLASH
NAND FLASH写入速度快于 NOR FLASH
二者 由其寻址特点决定。

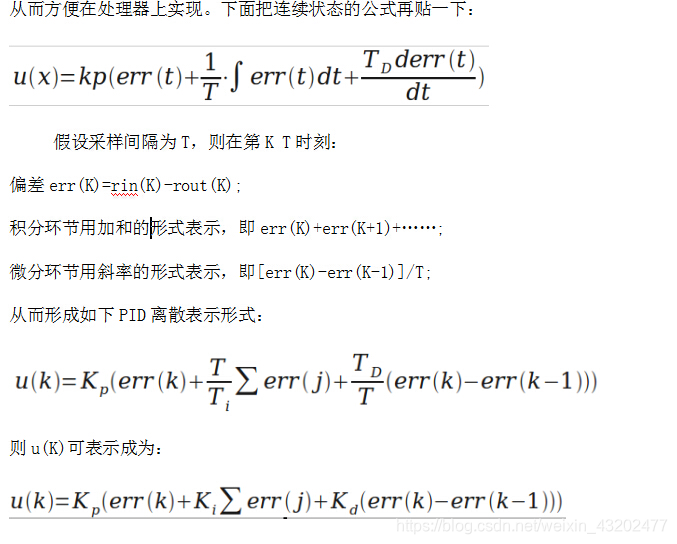

PID算法

程序实现：

第一步：定义PID变量结构体，代码如下：
struct _pid{
    float SetSpeed;            //定义设定值
    float ActualSpeed;        //定义实际值
    float err;                //定义偏差值
    float err_last;            //定义上一个偏差值
    float Kp,Ki,Kd;            //定义比例、积分、微分系数
    float voltage;          //定义电压值（控制执行器的变量）
    float integral;            //定义积分值
}pid;
控制算法中所需要用到的参数在一个结构体中统一定义，方便后面的使用。
  第二部：初始化变量，代码如下：
void PID_init(){
    printf("PID_init begin \n");
    pid.SetSpeed=0.0;
    pid.ActualSpeed=0.0;
    pid.err=0.0;
    pid.err_last=0.0;
    pid.voltage=0.0;
    pid.integral=0.0;
    pid.Kp=0.2;
    pid.Ki=0.015;
    pid.Kd=0.2;
    printf("PID_init end \n");
}
统一初始化变量，尤其是Kp,Ki,Kd三个参数，调试过程当中，对于要求的控制效果，可以通过调节这三个量直接进行调节。
第三步：编写控制算法，代码如下：
float PID_realize(float speed){
    pid.SetSpeed=speed;
    pid.err=pid.SetSpeed-pid.ActualSpeed;
    pid.integral+=pid.err;
   pid.voltage=pid.Kp*pid.err+pid.Ki*pid.integral+pid.Kd*(pid.err-pid.err_last);
    pid.err_last=pid.err;
    pid.ActualSpeed=pid.voltage*1.0;
    return pid.ActualSpeed;
}
注意：这里用了最基本的算法实现形式，没有考虑死区问题，没有设定上下限，只是对公式的一种直接的实现，后面的介绍当中还会逐渐的对此改进。
   到此为止，PID的基本实现部分就初步完成了。下面是测试代码：
int main(){
    printf("System begin \n");
    PID_init();
    int count=0;
    while(count<1000)
    {
        float speed=PID_realize(200.0);
        printf("%f\n",speed);
        count++;
    }
return 0;
}

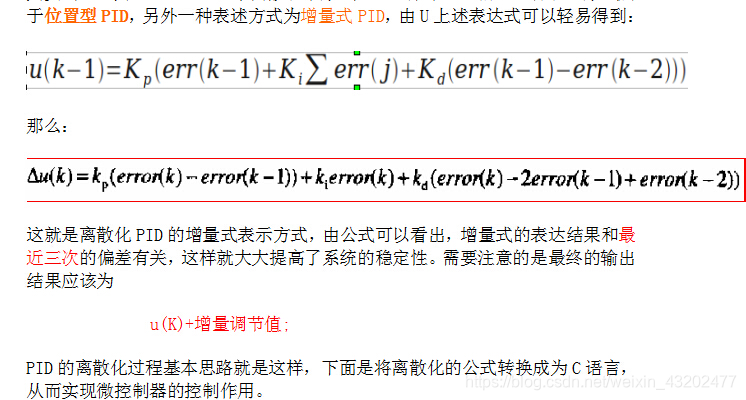

增量型

代码实现：

#include<stdio.h>
#include<stdlib.h>

struct _pid{
    float SetSpeed;            //定义设定值
    float ActualSpeed;        //定义实际值
    float err;                //定义偏差值
    float err_next;            //定义上一个偏差值
    float err_last;            //定义最上前的偏差值
    float Kp,Ki,Kd;            //定义比例、积分、微分系数
}pid;

void PID_init(){
    pid.SetSpeed=0.0;
    pid.ActualSpeed=0.0;
    pid.err=0.0;
    pid.err_last=0.0;
    pid.err_next=0.0;
    pid.Kp=0.2;
    pid.Ki=0.015;
    pid.Kd=0.2;
}

float PID_realize(float speed){
    pid.SetSpeed=speed;
    pid.err=pid.SetSpeed-pid.ActualSpeed;
    float incrementSpeed=pid.Kp*(pid.err-pid.err_next)+pid.Ki*pid.err+pid.Kd*(pid.err-2*pid.err_next+pid.err_last);
    pid.ActualSpeed+=incrementSpeed;
    pid.err_last=pid.err_next;
    pid.err_next=pid.err;
    return pid.ActualSpeed;
}
int main(){
    PID_init();
    int count=0;
    while(count<1000)
    {
        float speed=PID_realize(200.0);
        printf("%f\n",speed);
        count++;
    }
    return 0;
}

PID算法经验

1.比例系数Kp的作用是加快系统的响应速度，提高系统的调节精度。Kp越大，系统的响应速度越快，系统的调节精度越高，但是容易产生超调，甚至会使系统不稳定。Kp取值过小，则会降低调节精度，使响应速度缓慢，从而延长调节时间，是系统静态、动态特性变差；
2.积分作用系数Ki的作用是消除系统的稳态误差。Ki越大，系统的静态误差消除的越快，但是Ki过大，在响应过程的初期会产生积分饱和的现象，从而引起响应过程的较大超调。若Ki过小，将使系统静态误差难以消除，影响系统的调节精度；
3.微分系数Kd的作用是改善系统的动态特性，其作用主要是在响应过程中抑制偏差向任何方向的变化，对偏差变化进行提前预报。但是kd过大，会使响应过程提前制动，从而延长调节时间，而且会降低系统的抗干扰性。
我们从作用和副作用两个方面说明参数对系统的影响。
1.比例环节Kp，作用是加快系统的响应速度，提高系统的调节精度，副作用是会导致超调;
2.积分环节Ki，作用是消除稳态误差，副作用是导致积分饱和现象;
3.微分环节Kd，作用是改善系统的动态性能，副作用是延长系统的调节时间。
