类型 | 铝电解电容 | 钽电容 | 高分子聚合物铝电容 | 陶瓷电容 |
ESR | 几毫欧到 10 欧姆 | 30-150 毫欧 | 10-50 毫欧 | 1-10 毫欧 |
体积 | 大 | 中等 | 中等 | 小 |
其 他 特点 | 低成本,宽电压范围,大电容量,高ESL ( 等 效 串 联 电感),ESR 在低温下增加 | 容量大,不能过压过流 , 有 燃 烧 危险,有被铌电容取代的趋势 | 大容量,供应商较少 | 在某些应用场合可产生音频噪声,直流偏置可使容量降低,成本低 |

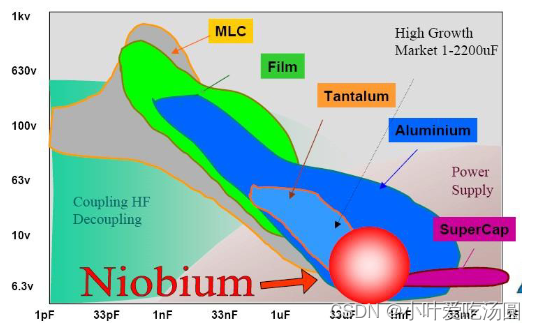

为了从宏观上看到各电容种类的应用范围,将几种电容画在了一个图中(MLC 多层
陶瓷电容,Film 薄膜电容,Tantalum 钽电容,Aluminum 铝电解电容)。横坐标表示电容的
容值,纵坐标是电容的耐压值,图中不同颜色的区域代表这个电容能覆盖的范围。从图中可
以看到一般的铝电解电容可以覆盖 nF 到 mF 的容值范围,耐压值在 400V 以内。趋势是容值越
大耐压值越低,这是因为受体积的限制导体面积受限,在电解质不变的情况下,增加电容量
需要减小导体间的距离,距离越小击穿电压就越低。
