扩容U盘修复记录

第一步：

利用软件检测U盘芯片型号

本次尝试了两种：

1. ChipEasy，只显示芯片品牌及系列，不显示具体型号

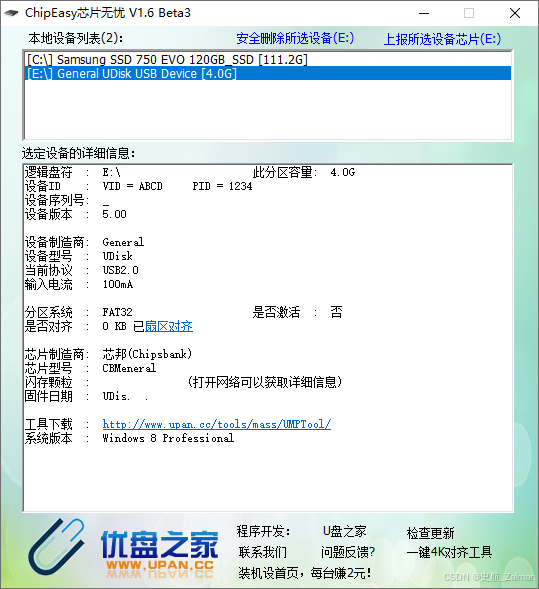

ChipEasy软件截图（为修复后补截，因此容量显示4G，修复前显示容量为128G）

1. ChipGenius，可显示具体芯片代号

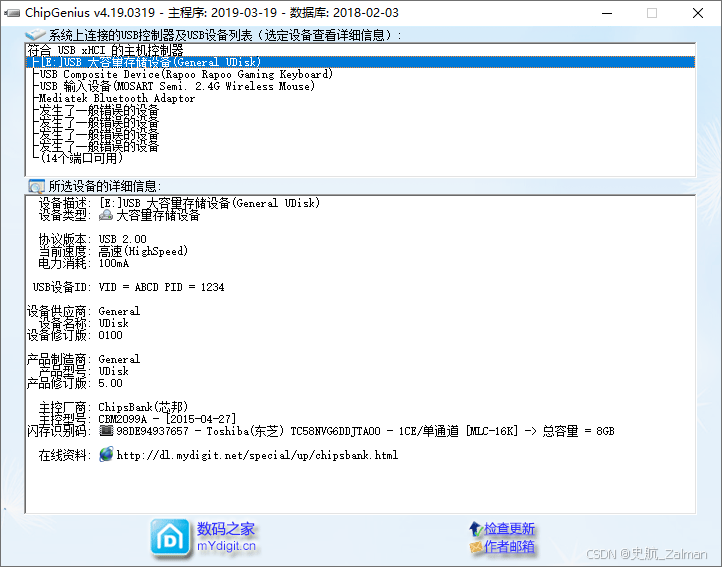

ChipGenius软件截图（为修复后补截，但容量显示为8G，待深入研究）

第二步：

根据芯片品牌及型号（芯邦CBM2099A），上网寻找对应型号的U盘量产工具，下载了各种版本的量产工具，均不能识别到U盘，有的版本一打开之后，U盘自动与电脑断联，盘符消失。怀疑是win10的问题，之后采用winxp虚拟机，仍未成功；

继续尝试不同版本量产工具，发现有一个版本CBM2099_v6009可以识别到U盘，前提是要将右下角“锁盘”选项改为手动，满怀欣喜尝试后，报错“GPIO错误0025”；

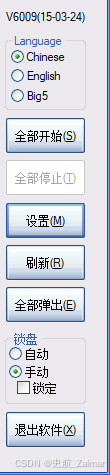

CBM2099_v6009右侧面板，“锁盘”选项改为手动后可识别U盘

错误代码（盗用百度知道中提问人的图片）

继续百度错误代码，找到相符问题答案：U盘在量产的时候显示GPIO错误 怎么办_百度知道

“百度知道”截图

根据回答，搜索下载APToolV7000(2016-06-28)、CBM209X_V7000(2016-09-29)这两个工具，并按照步骤操作，各项配置参数全部选择默认，用时约1小时，搞定。

量产成功截图

重新拔插U盘，系统显示为4G容量，返回“百度知道”留言感谢答主。

第三步：

读、写测试

小文件读、写速度很慢：约几百K/s

单个1G大小视频文件写入：约3M/s

单个1G大小视频文件读取：约14M/s

PS：编写修复过程记录时，回去补截图，发现了ChipGenius识别U盘容量为8G，暂时不能确定是显示错误还是未完全修复成功。待有时间仔细学习量产工具中各项配置参数的含义，重新量产。

20220523by史航

利用APToolV7000(2016-06-28)工具乱试配置，造成U盘不能被电脑识别（ChipEasy、ChipGenius均不能识别），拆开U盘发现为封装好的，除了连接电脑的4个触点外，另有两个触点在尾端；

网络图片，示意尾部两个触点

百度恢复出厂方法，五花八门，有的说将两个尾端触点短接，有的说将尾部右边的触点与顶部右边触点短接，有的说将尾部任一触点对地（U盘外壳或USB口外壳）短接，尝试N次未成功，后看各种大神分享的经验步骤，貌似应该先短接，后插入，最终通过将尾部其中1个触点与USB口外壳短接后插入的方式，成功恢复出厂。

再次使用CBM209X_V7000(2016-09-29)工具，将参数设置为：低级扫描3或4、ECC位数最大（ECC大概为检测容错/修复）、容量优化，优化设置全部优先容量，量产后容量变为5.8G，分析原因为U盘存在损坏区块。

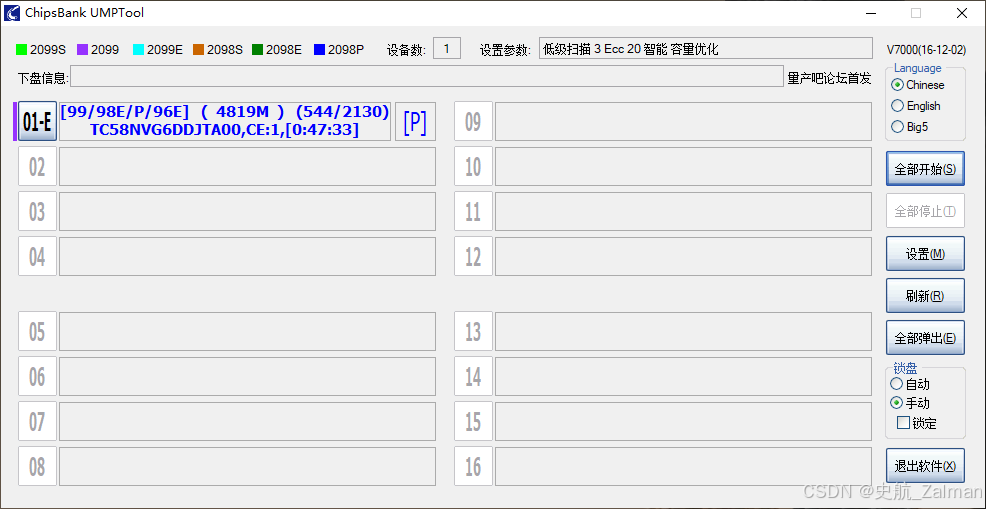

CBM209X_V7000(2016-09-29)设置页面

20220523by史航
