AD25新版Gerber导出教程(25.0.2版本）

AD23版本到AD25版本的Gerber文件导出，均可以参考此文，本文按照AD25最新版本做导出说明演示，请按照图示操作设置即可。

AD导出geber文件官方教程

1、导出Gerber Files（Gerber文件）

在PCB界面下【File】→【Fabrication Outputs】→【Gerber Files】

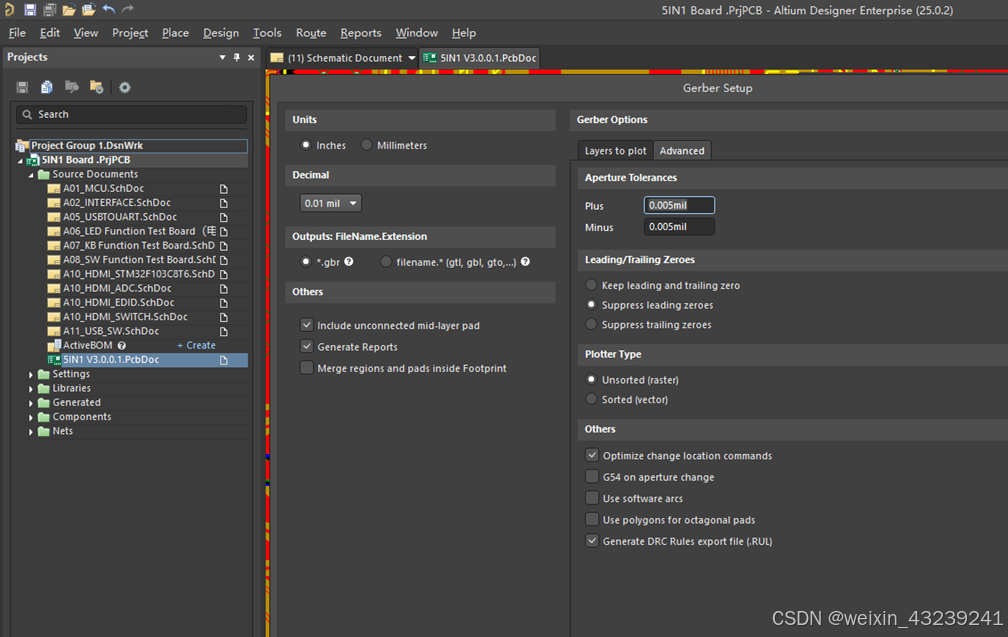

打开Gerber Setup对话框设置

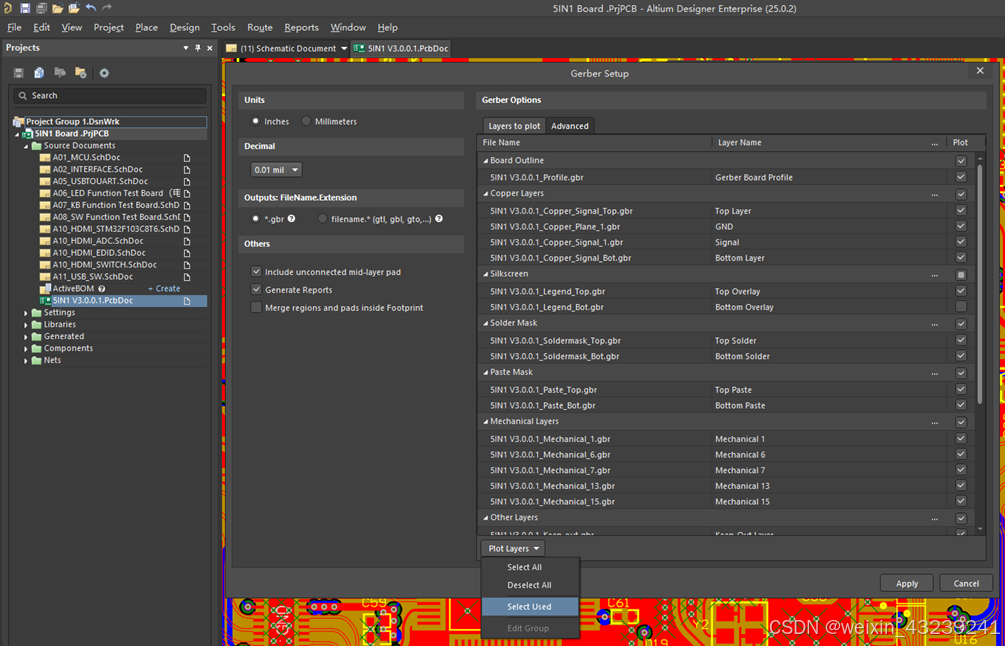

左侧选择gerber模式，右侧选择使用层
需查看在Mechanical1、Mechanical13、Mechanical15是否需要导出；
① Mechanical1是边框层
② Mechanical13是放置3D封装图层
③ Mechanical15是器件占位层

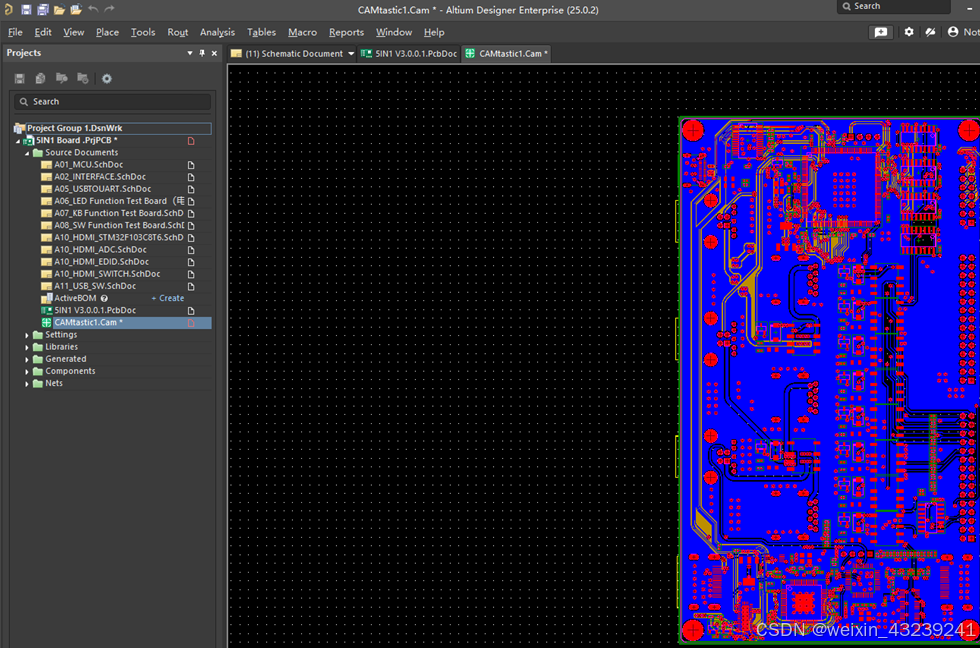

点击Apply即可，导出文件可直接关闭，无需保存

2、导出NC Drill Files（钻孔文件）

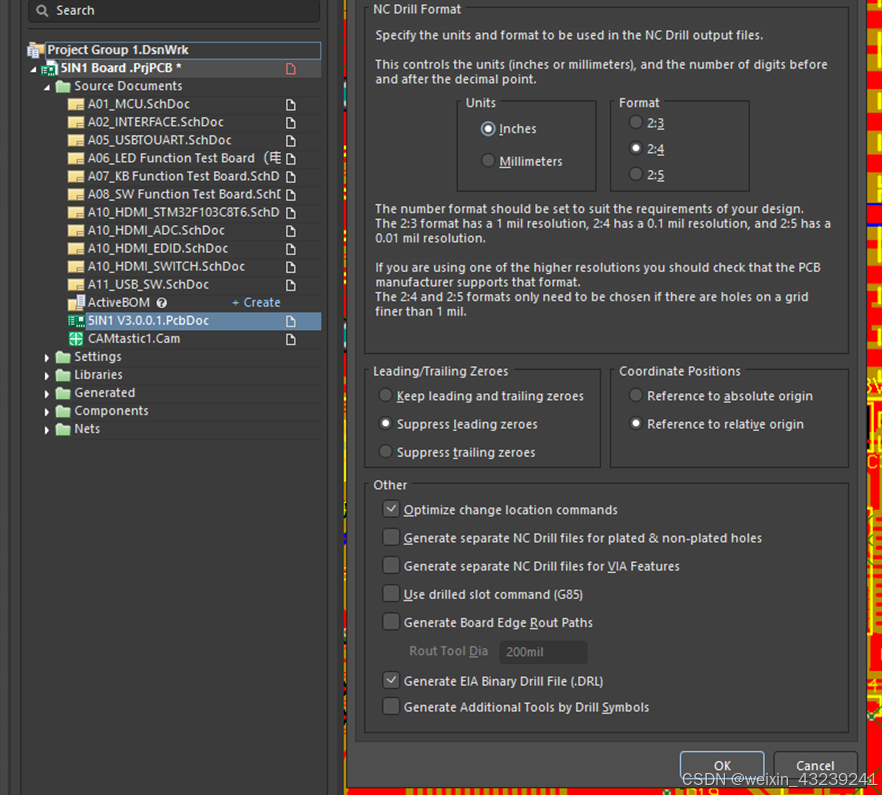

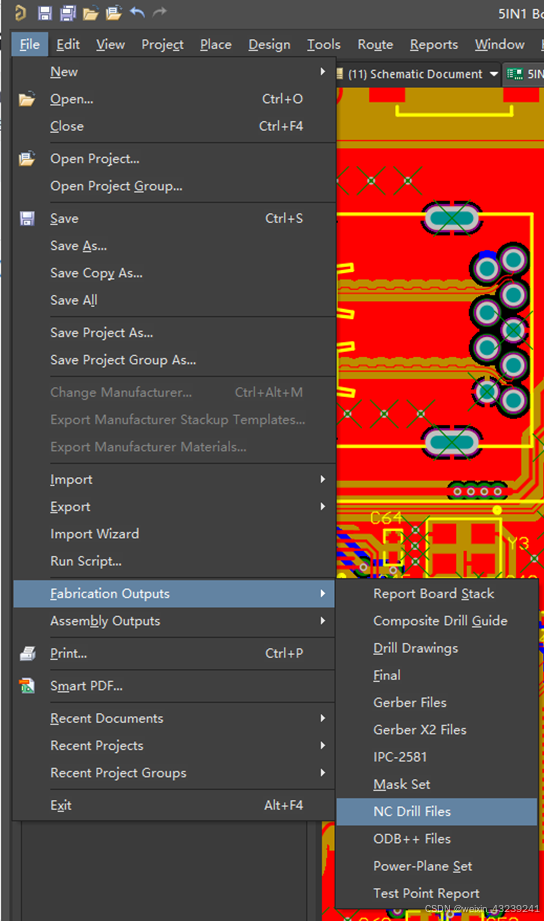

回到PCB界面下【File】→【Fabrication Outputs】→【NC Drill Files】

在弹出的对话框中点击【OK】即可
如果有多个此对话框，代表孔外形有多种，都点击【OK】即可

3、导出Test Point Report（IPC网表文件）-钢网文件

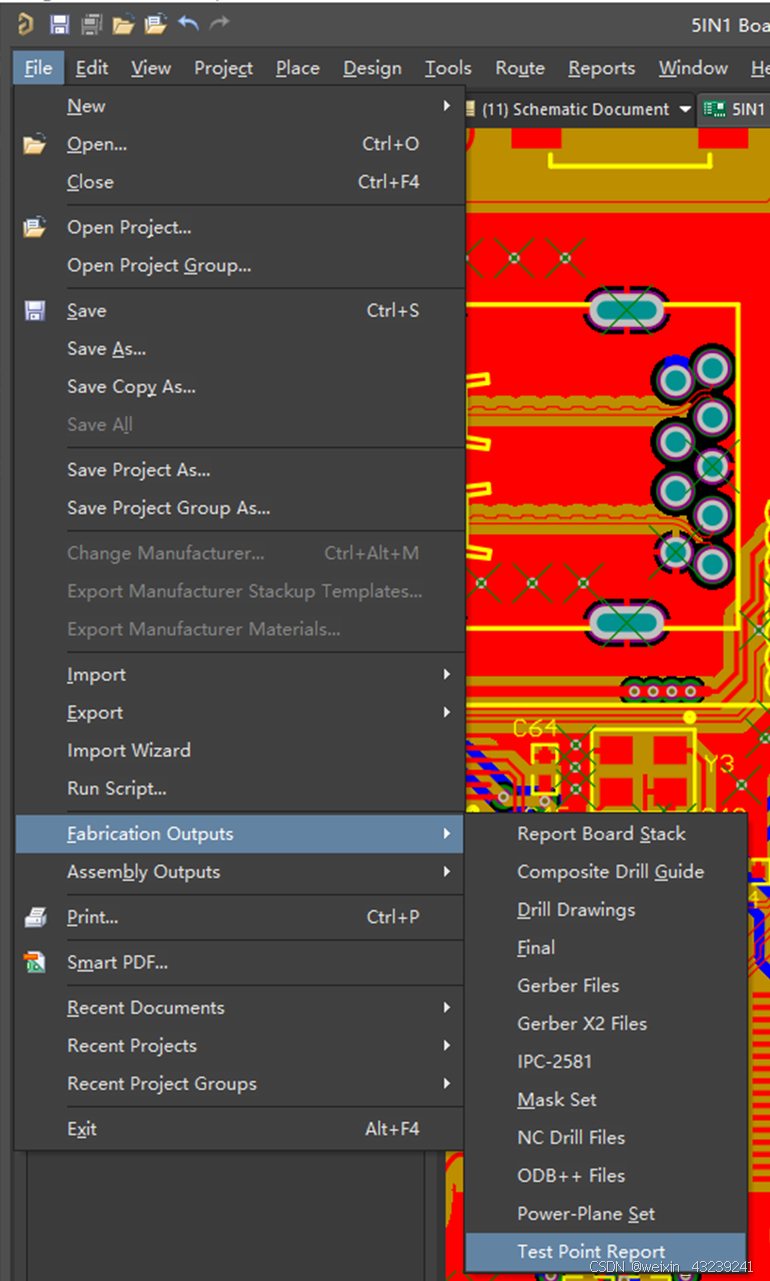

回到PCB文件界面中，菜单栏【File】→【Fabrication Outputs】→【Test Point Report】命令

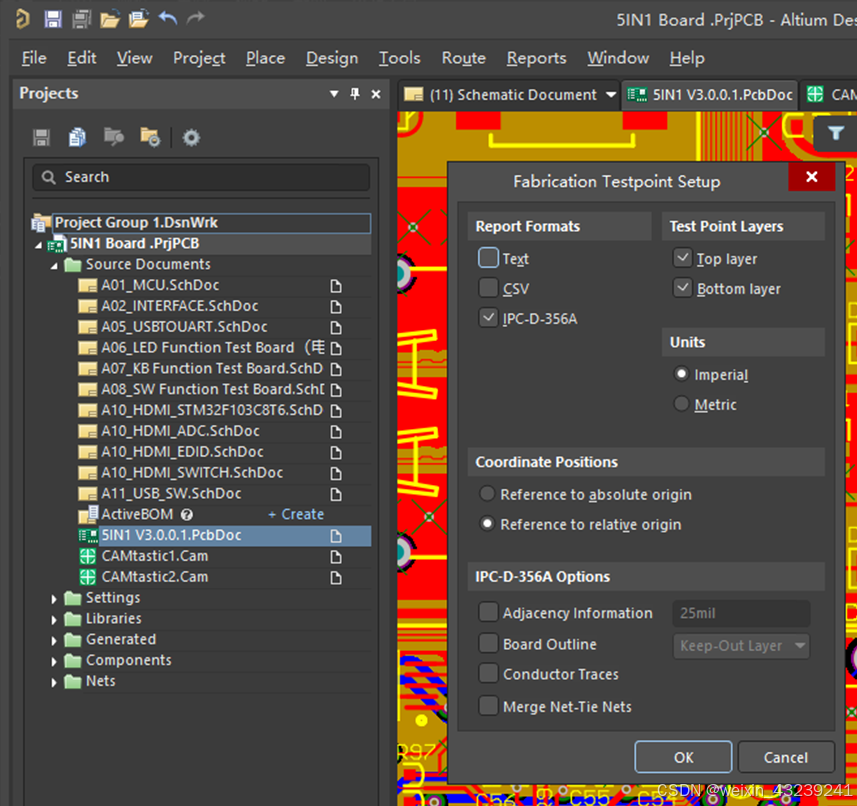

在弹出的Fabrication Testpoint Setup对话框中进行相应的输出设置，点击【OK】，即可输出

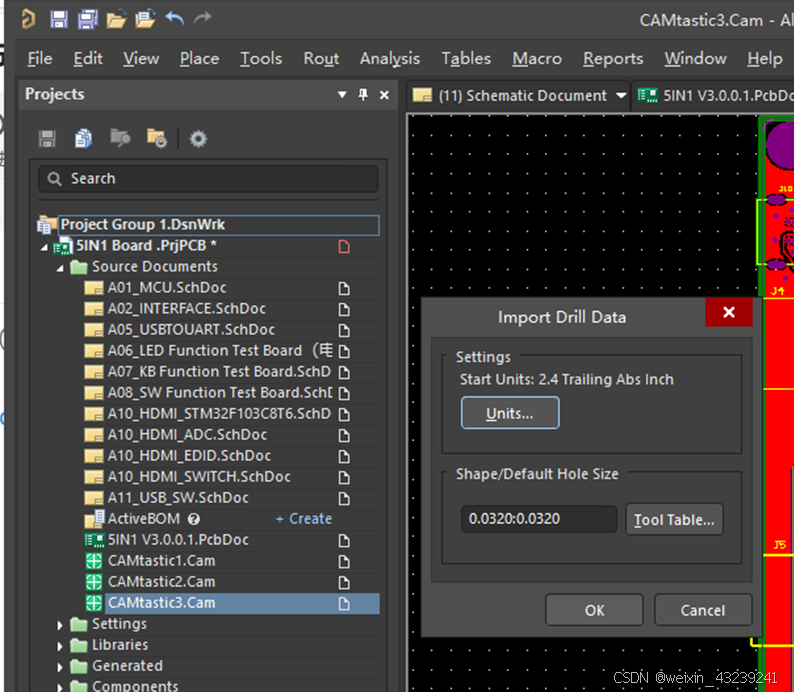

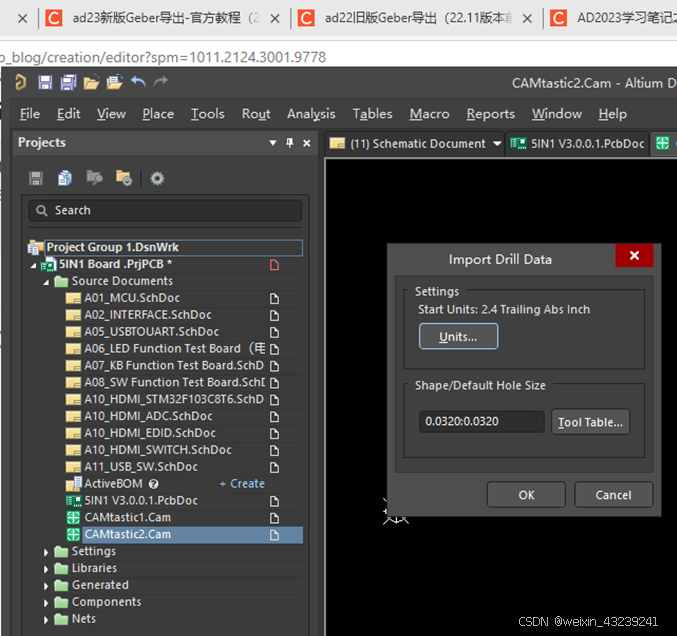

在弹出的【Import Drill Data】对话框点击【OK】即可

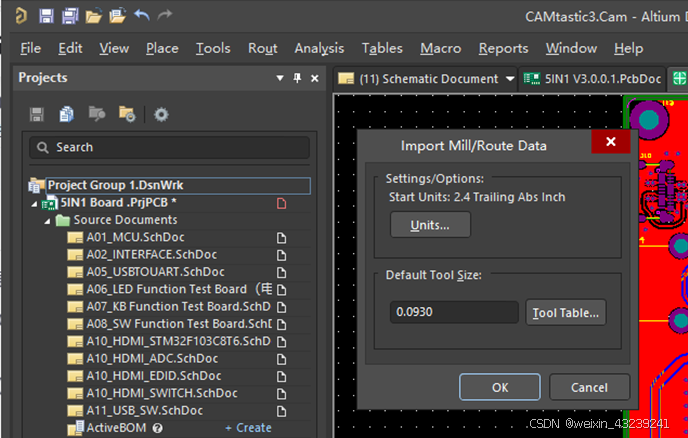

在弹出的【Import Mill/Route Data】对话框点击【OK】即可

4、导出Generates pick and place file（坐标文件）

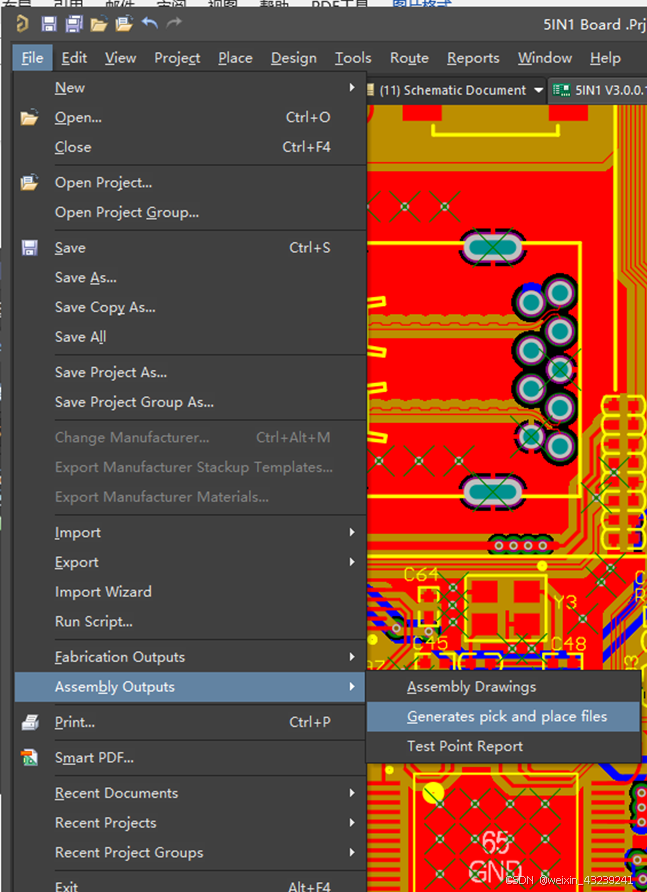

回到PCB文件界面中，菜单栏【File】→【Fabrication Outputs】→【Generates pick and place file】命令。进行元件坐标输出

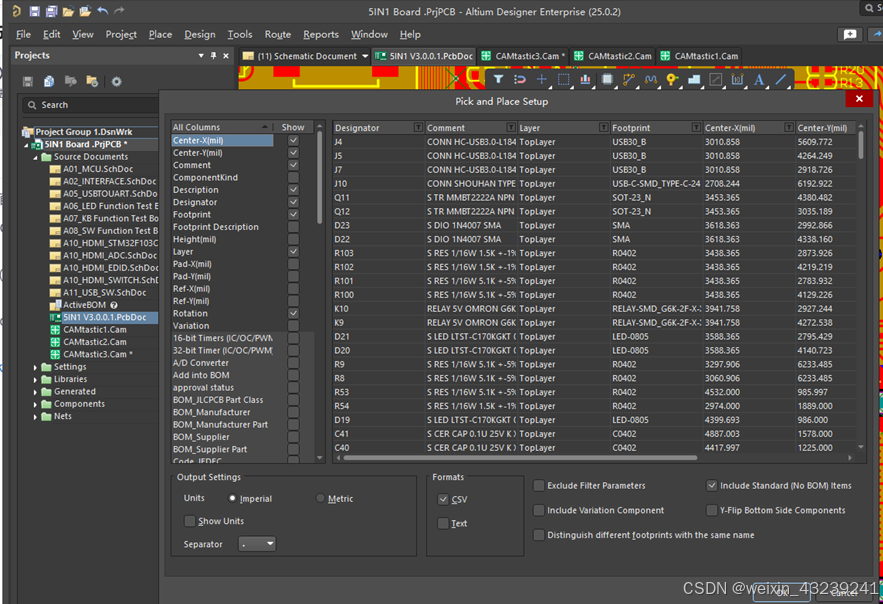

在弹出的拾放文件设置的对话框中，进行相应设置，输出设置单位“英制”，格式“CSV”
根据实际需要判断“坐标文件”是否需要导出Pad-X、Pad-Y、Ref-X、Ref-Y四个选项，其他如图所示，点击【OK】。

5、Geber完成输出

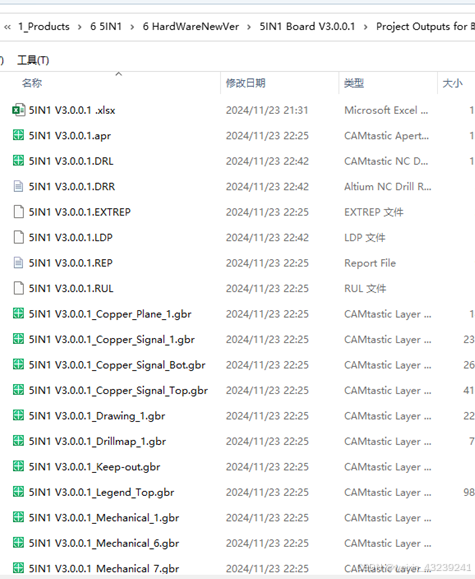

Gerber文件输出完成。输出过程产生3个.cam文件可直接关闭，不用保存。在工程目录下的【Project Outputs for…】文件夹中的文件即为Gerber文件，将它重命名后，打包发给PCB生产厂商制作即可

写于2024年11月23日
