FAT12文件系统是指：在磁盘上规定一种特定的存储格式，这种存储格式高效方便，功能强大，因此形成了统一的规定。

具体来说FAT12文件系统为1.44M的软盘设计。1.44M的软盘有2880个扇区，一个扇区有512个字节；那么FAT12文件系统的管理的空间大小就是2880 * 512 = 1474560个字节

实际的扇区是在磁盘上，但是我们可以把所有的储存空间看作是一个很大的数组，把扇区当作是连续排列的。扇区当作数组看待时，称为逻辑扇区，从0开始编号。

首先FAT12文件系统将2880个扇区分成5个部分：MBR引导记录、FAT1表、FAT2表、根目录、数据区

每个扇区和目录占有的空间如下表

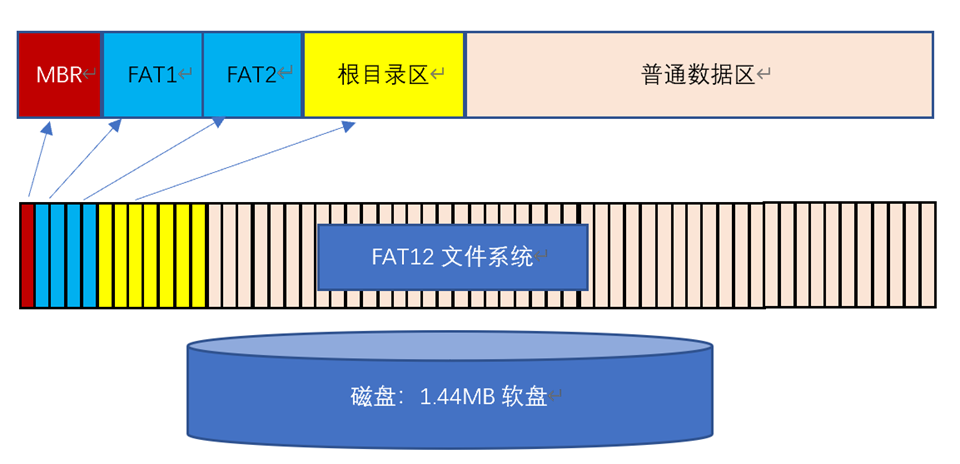

下面是FAT12结构的示意图

MBR引导记录有512个字节，最后两个字节是0x55和0xAA；MBR记录的所有信息如下（储存数据附上常用值；部分数据没有给出）

MBR引导记录就是BOIS读入内存的一个扇区，可以看到第一条指令就是汇编语言x86中的跳转指令，这条指令将跳转到后面的汇编代码区域进行执行。由于我们在做模拟FAT12文件系统程序时不需要考虑后面一段代码，因此后面的汇编代码通常为0。

真正要注意的地方就是前面的一些FAT12文件的参数。之后为了方便说明统一用默认值考虑FAT12文件系统，在DOS系统中这些值基本上也是固定的。

这两个表完全相同，FAT2表存在的目的就是为了修复FAT1表。因此在实际操作的过程中可以将FAT1表在关机的时候赋值给FAT2即可。以后再说FAT表时，默认为FAT1表

FAT表每十二个bit（1.5个字节）为一个簇，这也正是FAT12名字的由来。

每个簇具储存了什么呢？首先12个二进制数字表示这个簇指向的下一个簇。FAT表从零开始编号。如果2号簇储存的数字为3，那么说明2号簇指向3号簇。3号簇的12位数字储存的是5的话，那么说明3号簇指向5号簇。这就形成了一个链表，链表的空指针NULL（结尾标志），使用0xFFF表示。

FAT表有9个扇区一共有3072个簇，12位的二进制数能表示的最大簇号为4096。每个簇都能被访问，需要关心的是不要让簇号越界。

FAT表的0号簇和1号簇不能使用，他们储存的是坏簇标记0xFF0和结尾标志0xFFF。

下面截取了DOS系统FAT表的一部分，要注意Intel是用的大端存储，也就是高字节储存在高地址。第一个簇是0xF0 0xFF拼接起来的，0xFF的后面的F和0xF0拼接，形成0xFF0，也就是坏簇标记。第二个簇也可以用同样方法分析出来是0xFFF，这就是簇链表结束的标记。

**簇到底有什么用？**之前提到过数据区有2847个扇区（<3072个簇），因此我们可以将每个簇映射到一个扇区上去。我们将扇区编号为0、1……由于0、1号簇无用，所以2号簇代表32号扇区（之前的扇区是MBR、FAT1、FAT2、根目录），3号簇代表33扇区，以此类推。

我们可以看到这个结构越来越像编程中的链表结构，用C语言可以表示成下面的结构

struct list
{
	struct block *next; // 簇就是这里的指针
    char block[512]; // 扇区就是这里的block，储存数据
};

**为什么簇和扇区要分离？**我们当然可以把next指针放在一个扇区内，这样看上去更像编程中的链表结构。然而在实际操作系统中，很多时候只需要访问簇号就可以了，不需要访问扇区中的数据（计算目录的大小），这个时候只读取一个扇区内的容基本上就可以完成操作，极大的减少了I/O时间。

根目录顾名思义就是系统最初的文件夹。在Windows中用’\‘表示，在Linux中用’/'表示。根目录中储存了文件和子目录，两者的真正数据都是储存在数据区中，在根目录中之储存基本信息，用来找到它们真正的数据。这些基本信息叫文件目录项。

一个文件目录项有32个字节，组织方法如下（按字节编址）

文件名和扩展名就是基本的名称和’.'后面的名称。例如a.txt文件名是a，扩展名是txt。有一点要注意的是文件名如果未满8位，那么要将后面的字符置为“空格”，而不是0。

文件属性基本有三种：隐藏文件0x27；目录0x10；普通文件0x20；

10个字节的保留位后来被用作储存“修改时间”等信息。在最初的DOS系统中就是被浪费掉了。

创建日期和时间比较复杂，我专门写了一篇文章仔细分析。其中有C语言的提取代码。

首簇号是指文件第一个段信息存放的地址。之前说过一个簇映射到一个数据区的扇区，因此文件的数据就储存在首簇号对应的扇区中。

如果文件只有一个扇区，首簇号为2，那么FAT表的前几个字节如下：F0 FF FF FF ?F。其中最后一个字节的低四位和前面的FF组成了结束标记FFF。文件的所有数据都存放在32扇区中。

如果文件有连个扇区，首簇号为2，那么FAT表的前几个字节可能是这样的：F0 FF FF 02 0F FF。文件的数据就存放在32和33扇区中。

文件大小就是用字节表示的文件大小。

数据区的某一个扇区如果是一个目录，那么这个目录被称为子目录。子目录分为一级、二级……子目录，他们的组织方法和根目录基本一样。

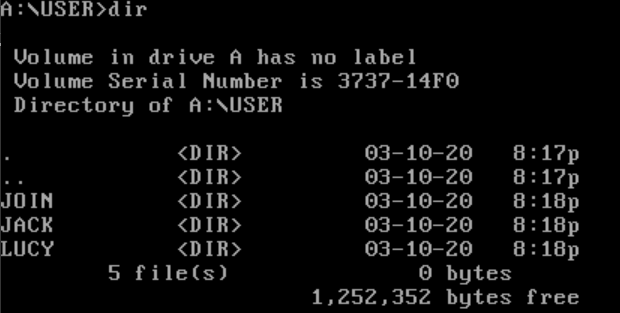

比如在DOS的某一个子目录下使用dir命令会有如下结果

前两个目录项为了方便说明记为dot和dotdot。

dot目录项储存的首簇号为当前目录的首簇号，而就是说dot除了名字，其他信息和当前目录的目录项一样。那么当使用下面命令时，还是会停留在当前目录

cd .

dotdot目录项储存当前目录父目录的首簇号，如果父目录是根目录那么首簇号为零，这是一种特殊情况。在使用下面命令的时候，会退回到父目录

cd ..

如果某个扇区储存的是文件普通文件，那么就没有什么特定的规则，根据每个文件的不同会有不同的数据组织结构。
