标题：HighLight: Efficient and Flexible DNN Acceleration with Hierarchical Structured Sparsity

创新点：利用简单的稀疏模式的系统地表示各种各样的稀疏度。

摘要

为了实现精度和硬件性能之间的折中，理想的DNN加速器应当有更高的灵活度，可有效将DNN稀疏转换为额外硬件开销小情况的高能效和小延迟。

此文引入了层级结构稀疏（HSS，hierarchical structured sparsity），关键的insight在于我们可以利用简单的稀疏模式的系统地表示各种各样的稀疏度。作为结果，HSS简化了硬件，因为只需要支持简单地稀疏模式；此举有效地降低了稀疏加速的额外开销。HighLight可支持各种各样的稀疏度，包括密集DNN。由于HSS的灵活性，不同的HSS模式可被引入DNN中来满足应用精度的要求。与现存的工作相比，HighLight实现了在各种各样的工作负载的情况下，几何平均最多6.4x的能量延时积。

引言

各种各样的DNN中激活可为稀疏或者密集的。ReLU引入稀疏激活，Mish引入密集激活。权重剪枝也应用到DNN中得到网络中的0权重。剪枝后各种DNN的稀疏度不同。
ResNet50稀疏度可达80%，密集模型如EfficientNet难以被大量剪枝。

加速器的指标应当是：

Efficient：low sparsity tax
Flexible：支持各种粒度的稀疏，diverse

对于中、高等稀疏，消除无效操作。操作包含计算与搬移
对于较低的稀疏度，实现纯密集的加速。

在这里插入图片描述

没有加速器同时实现了所有功能

“Diannao: A small-footprint high-throughput accelerator for
ubiquitous machine-learning（dense）
2017-In-datacenterperformance analysis of a tensor processing unit（dense）
2017-Nvidia tesla v100 gpu architecture（dense）
2017-SCNN
2018-Outerspace: An outer product based sparse matrix multiplication
accelerator
2019:-Eyeriss v2
2019-SparTen
2019-Sparse tensor core: Algorithmand hardware co-design for vector-wise sparse neural networks on modern gpus
2019-Extensor: An accelerator for sparse tensor algebra
2020-Sparsity-aware and re-configurable npu architecture for samsung flagship mobile soc
2020-Sigma: A sparse and irregular gemm accelerator with flexible interconnects for dnn training
2020-Sparch: Efficient architecture for sparse matrix multiplication
2020-“Nvidia ampere ga102 gpu architecture（2:4稀疏模式，STC类型, dense or 2:4, low sparsity tax）
2021-Dual-side sparse tensor core（DSTC，high sparsity tax）
2022-S2ta: Exploiting structured sparsity for energy-efficient mobile cnn acceleration（G：8稀疏模式的利用）
2022-Sparseloop: An Analytical Approach To Sparse Tensor Accelerator Modeling

密集加速器没有利用稀疏，no sparsity tax;
结构稀疏加速器针对空间约束的DNN，low-to-medium sparsity tax

在这里插入图片描述

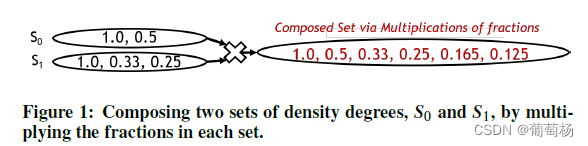

本文的关键设计在于利用乘法分解的性质来：1. 表示各种各样的机构稀疏度；2. 支持模块化的低稀疏度的硬件开销，从而可以利用结构稀疏。图1展示了可组成的两种密度的集合（密度=1-稀疏度）。S0和S1的组合有6种稀疏度。因此，模块化的硬件支持六种稀疏度。

关键贡献如下：

提出HSS，层级结构稀疏，通过不同简单稀疏模式的层级组合，支持各种各样的稀疏模式。并且，提出了一种fibertree-based 精确的稀疏特征来区分HSS与现存的稀疏模式。
提出同时有效和灵活的硬件加速器设计
- 利用HSS的模块度来模块化稀疏加速，从而利用简单稀疏模式的不同组合来实现稀疏加速，在不同的架构级别实现加速。
验证了使用HSS的稀疏满足不同稀疏度的DNN加速。
为了证实有效性和灵活性，HighLight（加速器名字）比现存的工作性能好。

背景

挑战与机遇
现存加速器的限制：非结构性稀疏的加速器，结构性稀疏的加速器
量化比较：双侧稀疏DSTC类型的：high sparsity tax；STC类型的：low sparsity tax；低能量延迟积；运行Transformer-Big [48] and ResNet50 [16]。
非结构性稀疏的设计低效性：运行Resnet50时，STC类型比DSTC类型的结果差，因为STC-like（STC类型）设计最高加速2x。
结构性稀疏的设计低效性：

在这里插入图片描述

2020-Efficient processing of deep neural networks

精准的稀疏度定义

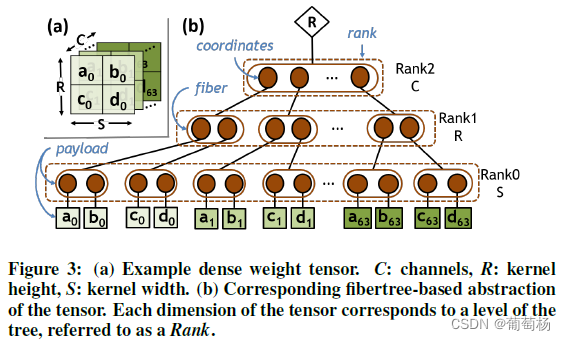

fibertree 抽象：描述所提出的方法.rank0, fiber的关系
描述tensor中的稀疏，在高层时，为了描述特定的稀疏模式，需要指定rank oder，每个rank会议一个剪枝规则。规则制定了每个fiber的坐标是否被除掉。任何rank的坐标可被剪掉。由于链式效应的影响，引入的稀疏被称为结构稀疏。结构稀疏在不同的粒度下课实现，具体取决于兼枝规则在哪一层的rank被使用。

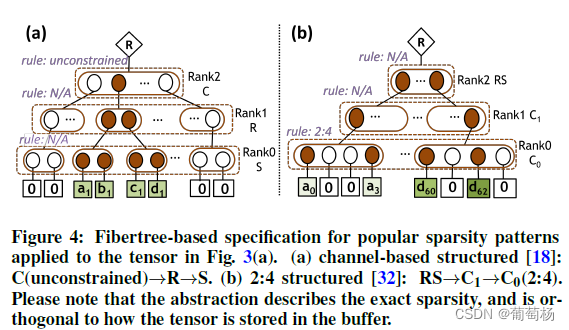

图4a展示了按通道剪枝， b展示了2:4的稀疏

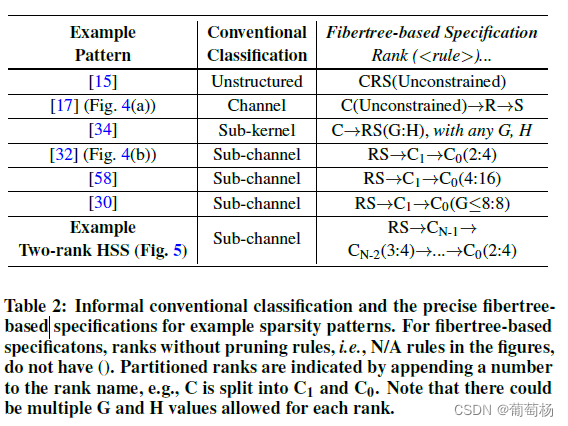

在这里插入图片描述

稀疏模式的定义包含对这些rank进行 reodering, flattening, partitioning
对于特定的fiber，shape的定义为坐标的总数量；
occupancy作为非0值的个数；
对于2:4的稀疏，最初的ranks被重新排序，行R与列S合为RS rank2；通道C分成两个rank：C1与C0；G：H风格的稀疏结构通过使得C0中最多有两个非0值来实现。稀疏模式定义为RS->C1->C0。fiber-tree的定时可以清晰描述现存的许多工作。

HSS

N rank 的稀疏模式指的是HSS包含N个稀疏rank

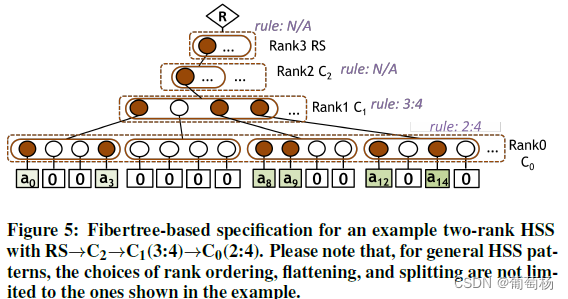

图5即为2 rank HSS，但rank ordering, flattening和splitting的工作不限于此。

在这里插入图片描述

稀疏度：多rank中的HSS有不同粒度的稀疏模式，图5中C0表示单值的稀疏，C1的稀疏粒度较大。总的稀疏粒度可以从每个rank的稀疏结构中获取。
HSS可被引入DNN模型中国实现稀疏的DNN。基于HSS的稀疏保证了重要的非0值被尽可能地保留。对于C0，剪掉最小的幅度，对于中间rank，剪掉L2范数最小的fiber payload。由于所引入的稀疏模式与剪枝算法正交（密集模型简枝Accelerating sparse deep neural
networks，scratch剪枝Learning n: M fine-grained structured sparse neural networks from
scratch，值恢复剪枝runing redundant mappings in transformer models via spectral-normalized identity prior）
