前言

大家好，我是南木元元，热衷分享有趣实用的文章。本文来分享一下如何使用three.js绘制风羽。

什么是风羽

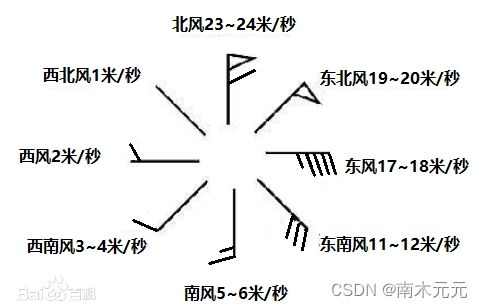

在气象学中，风羽是用于表示风向和风速的符号图标。它们被用于气象地图、天气预报以及其他气象图表中，以传达风的特征和方向。风羽通常由一个圆圈或一个小箭头表示，箭头的方向表示风的方向，箭头的长度或羽毛的数量表示风的速度。以下是一些常见的风羽符号：

单一风羽符号：它由一个圆圈表示风的方向，没有羽毛或箭头来表示风速。这种符号通常用于表示静风或风速较低的情况。
简单的羽毛符号：它由一个箭头或一到三个羽毛表示风的方向和风速。箭头的方向表示风向，而羽毛的数量或箭头的长度表示风速的强度。
风旗符号：它由一个竖直的杆和在其顶部的几个水平羽毛组成。杆表示风向，而羽毛的数量或长度表示风速的强度。

这些风羽符号通常在气象图上使用，例如等压线图、天气预报图和风场图。它们帮助气象学家和一般大众理解和解释风的方向和强度，以便更好地理解天气状况和气象变化。

在这里插入图片描述

threejs绘制

threejs渲染流程概述

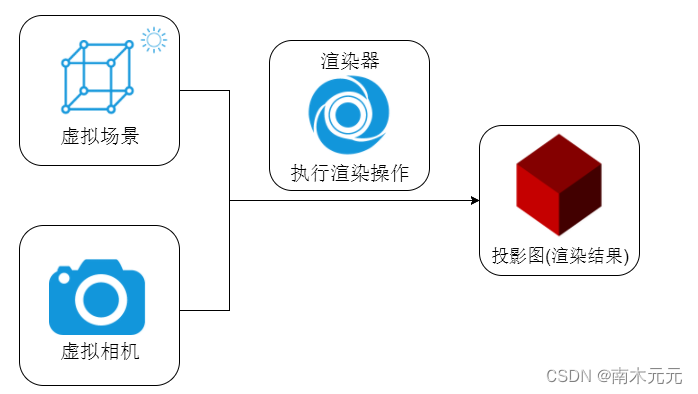

threejs创建3D场景的主要流程如下所示：
在这里插入图片描述
主要就是通过创建场景，相机和渲染器来进行3D的渲染。

//创建场景
const scene = new THREE.Scene();
//创建透视相机
const camera = new THREE.PerspectiveCamera( 75, window.innerWidth / window.innerHeight, 0.1, 1000 );
//创建渲染器
const renderer = new THREE.WebGLRenderer();
renderer.setSize( window.innerWidth, window.innerHeight );
//将renderer（渲染器）的dom元素（renderer.domElement）添加到HTML文档中(这就是渲染器用来显示场景给我们看的<canvas>元素)
document.body.appendChild( renderer.domElement );

同时支持几何体Geometry和材质Material的自定义，在threejs中可以通过网格模型Mesh表示一个虚拟的物体，通过.add()方法，把网格模型mesh添加到三维场景scene中。

const geometry = new THREE.BoxGeometry( 1, 1, 1 );
const material = new THREE.MeshBasicMaterial( { color: 0xffff00 } );
const mesh = new THREE.Mesh( geometry, material );//网格模型对象Mesh，两个参数分别为几何体geometry、材质material
scene.add( mesh );

构建矩形

风羽其实就是由矩形的风杆和矩形或三角形的羽毛组成。

网格模型Mesh其实就一个一个三角形(面)拼接构成。使用网格模型Mesh渲染几何体geometry，就是几何体所有顶点坐标三个为一组，构成一个三角形，多组顶点构成多个三角形，就可以用来模拟表示物体的表面。
网格模型三角形：正反面

正面：逆时针
反面：顺时针

如果三个顶点的顺序是逆时针方向，该面视为正面，如果三个顶点的顺序是顺时针方向，该面视为反面。
Three.js的材质默认正面可见，反面不可见。

定义矩形几何体顶点坐标

threejs的长方体BoxGeometry、球体SphereGeometry等几何体都是基于BufferGeometry 类构建的，BufferGeometry是一个没有任何形状的空几何体，可以通过BufferGeometry自定义任何几何形状。
可以通过自定义几何体BufferGeometry的顶点坐标来构建一个矩形平面几何体。

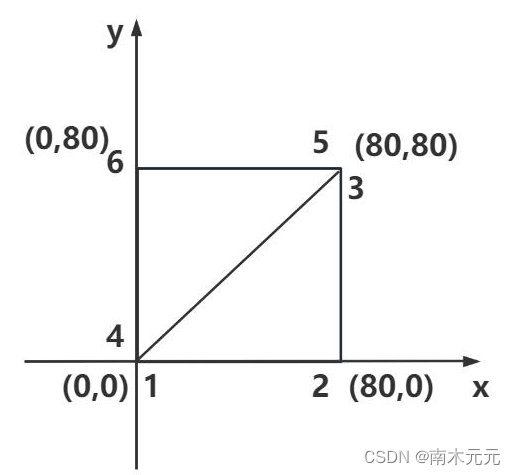

一个矩形平面，可以至少通过两个三角形拼接而成。而且两个三角形有两个顶点的坐标是重合的。
注意三角形的正反面问题：保证矩形平面两个三角形的正面是一样的，也就是从一个方向观察，两个三角形都是逆时针或顺时针。
在这里插入图片描述

const vertices = new Float32Array([
    0, 0, 0, //顶点1坐标
    80, 0, 0, //顶点2坐标
    80, 80, 0, //顶点3坐标

    0, 0, 0, //顶点4坐标   和顶点1位置相同
    80, 80, 0, //顶点5坐标  和顶点3位置相同
    0, 80, 0, //顶点6坐标
]);

绘制风羽

现在，就可以来进行风羽的绘制了。

实现思路

1.创建缓冲类型几何体BufferGeometry

//创建一个空的几何体对象
const geometry = new THREE.BufferGeometry();

2.BufferAttribute定义几何体顶点数据
通过javascript类型化数组Float32Array创建一组xyz坐标数据用来表示几何体的顶点坐标。

//类型化数组创建顶点数据
const vertices = new Float32Array([
    0, 0, 0, //顶点1坐标
    50, 0, 0, //顶点2坐标
    0, 100, 0, //顶点3坐标
    0, 0, 10, //顶点4坐标
    0, 0, 100, //顶点5坐标
    50, 0, 10, //顶点6坐标
]);

通过threejs的属性缓冲区对象BufferAttribute (opens new window)表示threejs几何体顶点数据。

// 创建属性缓冲区对象
//3个为一组，表示一个顶点的xyz坐标
const attribue = new THREE.BufferAttribute(vertices, 3);

3.设置几何体顶点.attributes.position

// 设置几何体attributes属性的位置属性
geometry.attributes.position = attribue;

4.创建辅助坐标轴
可以在threejs代码中创建一个三维辅助坐标系THREE.AxesHelper，用于辅助观察三维场景。

//辅助观察的坐标系
const axesHelper = new THREE.AxesHelper(100);
scene.add(axesHelper);

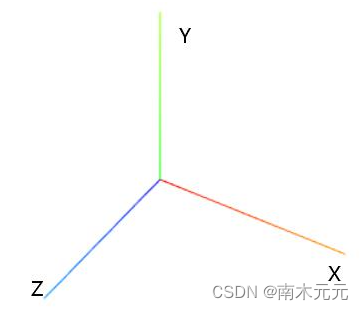

Three.js默认坐标系一个默认y轴向上的右手坐标系，x轴水平向右，z轴垂直Canvas画布向外。Threejs坐标系X、Y、Z轴分别对应的颜色是R、G、B，也就是红、绿、蓝。
在这里插入图片描述

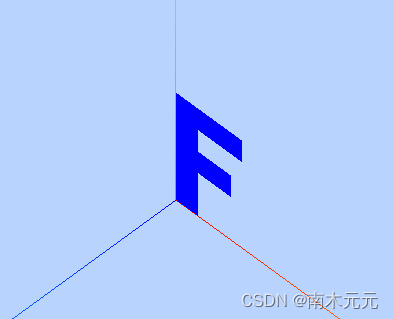

实现效果

在这里插入图片描述

实现代码

实现的完整代码如下：

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <title>three绘制风羽</title>
  <script src="js/three.js"></script>
</head>

<body>
  <script>
    /**
     * 创建场景对象Scene
     */
    var scene = new THREE.Scene();
    /**
     * 创建网格模型
     */
    var geometry = new THREE.BufferGeometry();
    //类型数组创建顶点位置position数据,三个顶点的顺序是逆时针方向，该面视为正面,Three.js的材质默认正面可见
    var vertices = new Float32Array([
      0, 0, 0, //顶点1坐标
      20, 0, 0, //顶点2坐标
      20, 100, 0, //顶点3坐标

      0, 0, 0, //顶点4坐标   和顶点1位置相同
      20, 100, 0, //顶点5坐标  和顶点3位置相同
      0, 100, 0, //顶点6坐标

      20, 100, 0, //顶点7坐标
      20, 80, 0, //顶点8坐标
      60, 80, 0, //顶点9坐标

      20, 100, 0, //顶点10坐标   和顶点7位置相同
      60, 80, 0, //顶点11坐标  和顶点9位置相同
      60, 100, 0, //顶点12坐标

      20, 60, 0, //顶点13坐标
      20, 40, 0, //顶点14坐标
      50, 40, 0, //顶点15坐标

      20, 60, 0, //顶点16坐标   和顶点13位置相同
      50, 40, 0, //顶点17坐标  和顶点15位置相同
      50, 60, 0, //顶点18坐标
    ]);
    // 创建属性缓冲区对象
    var attribue = new THREE.BufferAttribute(vertices, 3); //3个为一组
    // 设置几何体attributes属性的位置position属性
    geometry.attributes.position = attribue

    var material = new THREE.MeshBasicMaterial({
      color: 0x0000ff
    }); //材质对象Material
    var mesh = new THREE.Mesh(geometry, material); //网格模型对象Mesh
    scene.add(mesh); //网格模型添加到场景中

    // 辅助坐标系  参数250表示坐标系大小，可以根据场景大小去设置
    var axisHelper = new THREE.AxisHelper(250);
    scene.add(axisHelper);

    /**
     * 光源设置
     */
    //点光源
    var point = new THREE.PointLight(0xffffff);
    point.position.set(400, 200, 300); //点光源位置
    scene.add(point); //点光源添加到场景中
    //环境光
    var ambient = new THREE.AmbientLight(0x444444);
    scene.add(ambient);
    /**
     * 相机设置
     */
    var width = window.innerWidth; //窗口宽度
    var height = window.innerHeight; //窗口高度
    var k = width / height; //窗口宽高比
    var s = 200; //三维场景显示范围控制系数，系数越大，显示的范围越大
    //创建相机对象
    var camera = new THREE.OrthographicCamera(-s * k, s * k, s, -s, 1, 1000);
    camera.position.set(200, 300, 200); //设置相机位置
    camera.lookAt(scene.position); //设置相机方向(指向的场景对象)
    /**
     * 创建渲染器对象
     */
    var renderer = new THREE.WebGLRenderer();
    renderer.setSize(width, height);//设置渲染区域尺寸
    renderer.setClearColor(0xb9d3ff, 1); //设置背景颜色
    document.body.appendChild(renderer.domElement); //body元素中插入canvas对象
    //执行渲染操作   指定场景、相机作为参数
    renderer.render(scene, camera);
  </script>
</body>
</html>

结语

🔥如果此文对你有帮助的话，欢迎💗关注、👍点赞、⭐收藏、✍️评论，支持一下博主~
