树莓派+温度传感器实现室内温度监控

一、硬件准备
1、树莓派（Raspberry Pi）一个
2、DS18B20温度传感器一个（淘宝大概5元左右）
3、4.7kΩ电阻一个 或 DS18B20模块一个（笔者用，淘宝1.5元一个，其实就是店家帮忙把电阻焊好了，接线稍好看些）。
4、杜邦线三根（双头母）

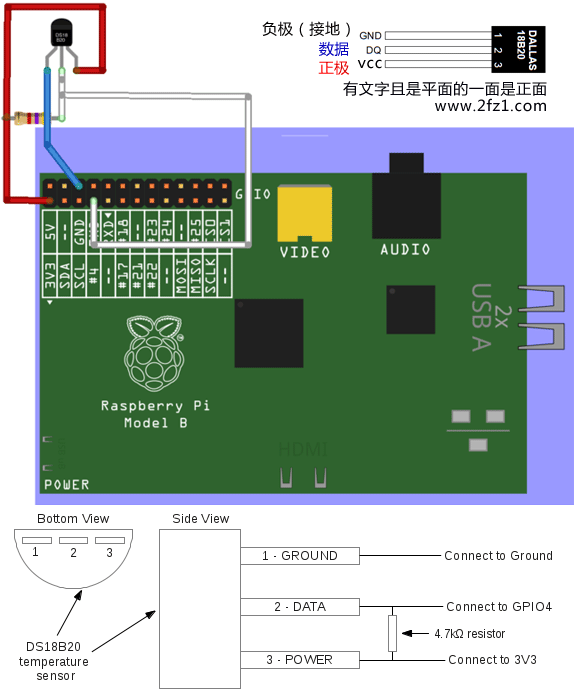

二、接线方式（如图所示）

三、确认硬件接线是否正确并生效，并读取温度
1、首先升级内核(可忽略，但如果版本较老，可能影响设备读取)

apt-get update
apt-get upgrade

修改配置：

sudo nano /boot/config.txt

在最后一行手动添加这个，保存并重启树莓派。

dtoverlay=w1-gpio-pullup,gpiopin=4

根据官方的说法，在2015-02-16之后的Raspbain版本，为了防止GPIO的冲突，使用了新的dt策略，查看 /boot/overlay/readme

2、确认设备是否生效

sudo modprobe w1-gpio
sudo modprobe w1-therm
cd /sys/bus/w1/devices/
ls

显示结果：

pi@raspberrypi:~$ cd /sys/bus/w1/devices/
pi@raspberrypi:/sys/bus/w1/devices$ ls
28-00000494cb79 w1_bus_master1

28-00000494cb79就是笔者外接的温度传感器设备，但并不是每个客户端都显示一样的，这个是传感器的序列号。

3、查看当前温度

cd 28-00000494cb79
cat w1_slave

显示结果：

70 01 4b 46 7f ff 10 10 e1 : crc=e1 YES
70 01 4b 46 7f ff 10 10 e1 t=23000

第二行的t=23000就是当前的温度值，要换算成摄氏度，除以1000，即当前温度为23000/1000=23摄氏度。

四、用python读取温度值
文件存放:/home/pi/temperature.py
内容如下：

#/home/pi/temperature.py
#打开温度传感器文件
tfile = open("/sys/bus/w1/devices/28-00000494cb79/w1_slave")
#读取文件所有内容
text = tfile.read()
#关闭文件
tfile.close()
#用换行符分割字符串成数组，并取第二行
secondline = text.split("\n")[1]
#用空格分割字符串成数组，并取最后一个，即t=23000
temperaturedata = secondline.split(" ")[9]
#取t=后面的数值，并转换为浮点型
temperature = float(temperaturedata[2:])
#转换单位为摄氏度
temperature = temperature / 1000
#打印值
print temperature

在命令行运行，即可得出结果数值:
python /home/pi/temperature.py

五、上报到yeelink
yeelink是国内比较知名的免费物联网数据平台，国外有COSM（https://cosm.com）。
申请yeelink账号及添加设备和传感器，以及API的学习，本文跳过，请大家自行去学习一下。

根据yeelink API的规则，我们需要提供一个文本文件，内容为一段JSON，如下：

{
“timestamp”:”2012-03-15T16:13:14″,
“value”:294.34
}

若未指定timestamp, 服务器会自动加上当前时间，所以本文的操作不添加该字段

1、修改python，将温度值用JSON格式保存到一个文本文件，全部如下：

#/home/pi/temperature.py
tfile = open("/sys/bus/w1/devices/28-00000494cb79/w1_slave")
text = tfile.read()
tfile.close()
secondline = text.split("\n")[1]
temperaturedata = secondline.split(" ")[9]
temperature = float(temperaturedata[2:])
temperature = temperature / 1000
res = '{"value":%f}' %temperature
output = open('/home/pi/datafile.txt', 'w')
output.write(res)
output.close

python将温度值写入：/home/pi/datafile.txt

2、新增yeelink.sh脚本
文件位置：/home/pi/yeelink.sh
内容如下：

sudo python /home/pi/temperature.py
curl --request POST --data-binary @"/home/pi/datafile.txt" --header "U-ApiKey:XXXXXXXXXXXXXXXX" http://api.yeelink.net/v1.0/device/1969/sensor/2533/datapoints

将U-ApiKey:XXXXXXXXXXXXXXXX替换为自已账户的API Key。
后面的URL也需要替换为自己申请的传感器URL。

3、添加到计划任务

#为脚本增加可执行权限
sudo chmod +x yeelink.sh
#将脚本加入cronjob（计划任务）
sudo crontab -e
#在cornjob文件中添加下面一行，并保存(表示10分钟执行一下脚本，时间可自行修改)
*/10 * * * * /home/pi/yeelink.sh
