OpenROAD保姆级安装及常见问题解决

1 源码下载

由于github的原因，这里的源码下载在linux里面往往需要连接外网，一般会出现连接超时的情况，那么这里分享一个国内克隆github源码的好方法：

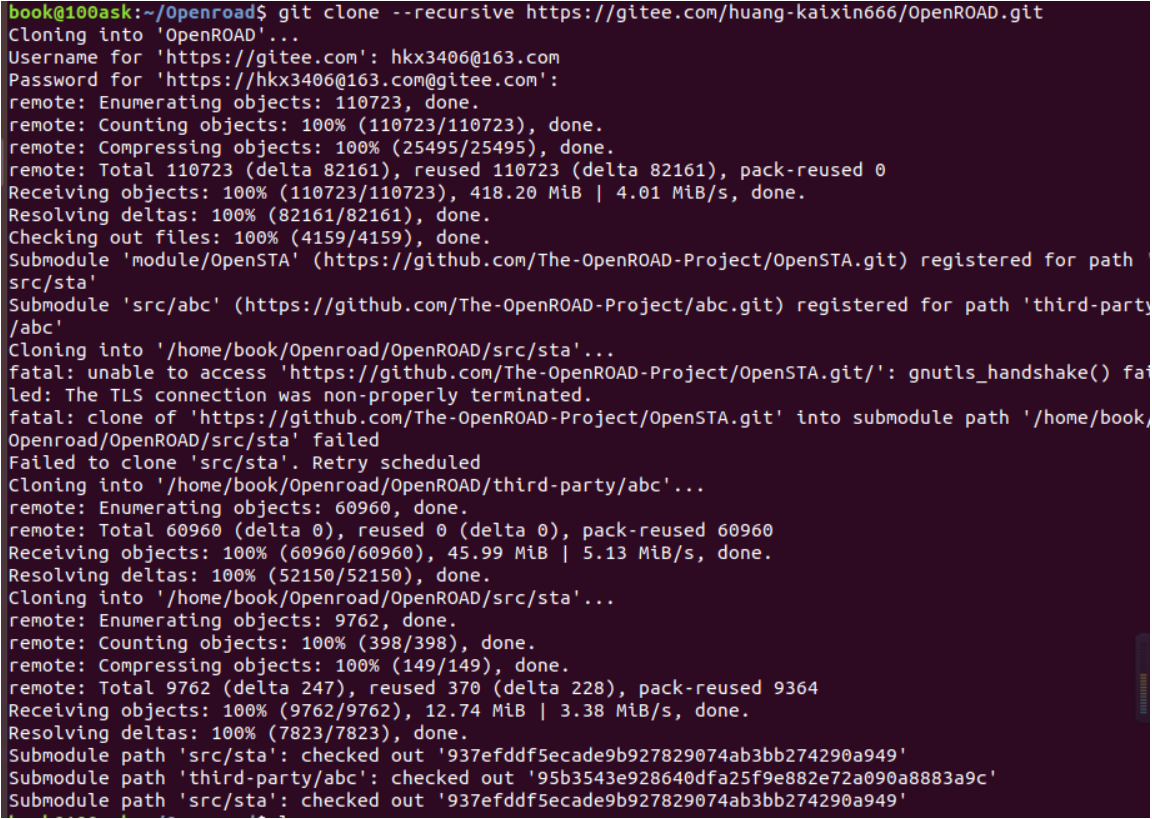

github源码转gitee仓库高速下载

#打开linux终端输入
git clone --recursive https://github.com/The-OpenROAD-Project/OpenROAD.git
# 要访问外网，没有VPN就很麻烦

这里克隆git clone的时候记得加 --recursive，否则会导致有些submodule没跟着克隆下来

如果加了–recursive 下载不下来，进行下面步骤：

sudo apt-get purge git
sudo apt-get install git

2 编译安装前检查

在编译安装OpenROAD之前需要检查自己的系统环境是否已经满足以下条件：

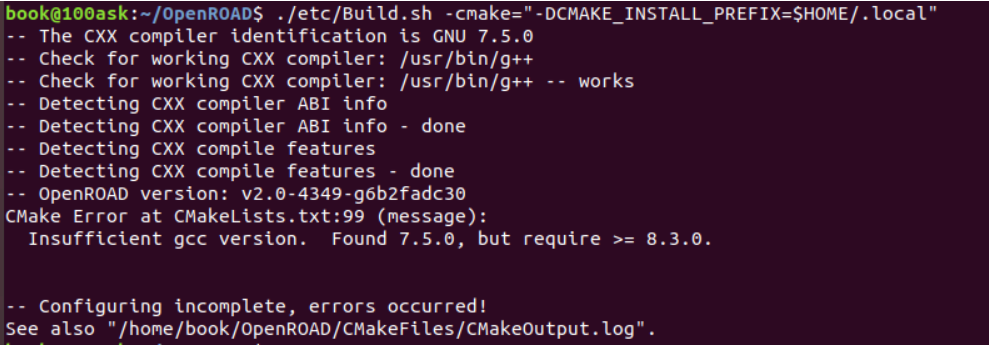

1、gcc版本必须大于8.3.0，否则将出现以下错误

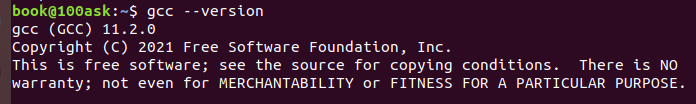

# 检查gcc版本
gcc --version

gcc版本小于8.3.0，则需要进行升级！建议在linux内直接下载并安装
gcc升级11.2.0
gcc11.2.0下载

2、安装依赖

注意：在安装OpenROAD之前必须保证依赖已经安装成功，否则OpenROAD安装总会出错

cd OpenROAD # 进入OpenROAD目录
sudo ./etc/DependencyInstaller.sh -run

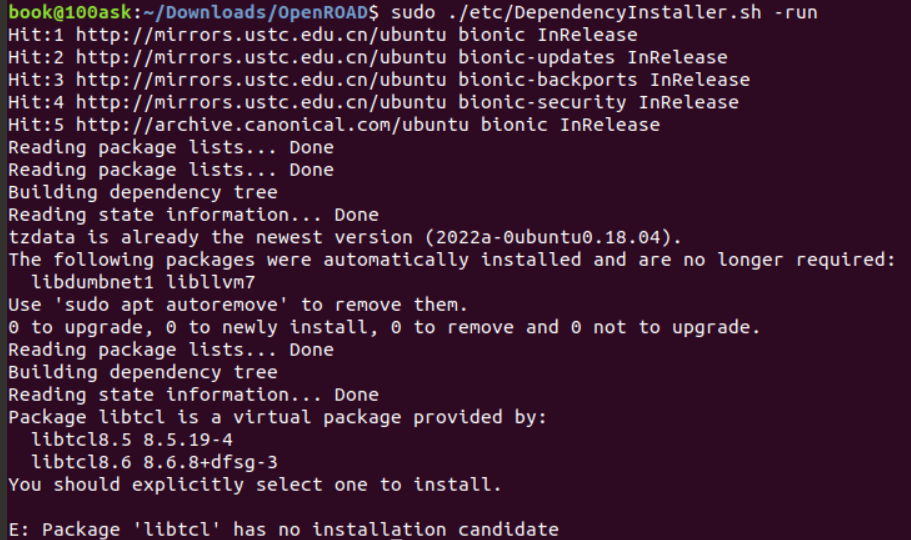

这里如果出现错误：

Package libtcl is a virtual package provided by:
libtcl8.5 8.5.19-4
libtcl8.6 8.6.8+dfsg-3
You should explicitly select one to install.

代表着你需要自己选择一个libtcl版本进行安装
此时，我们打开依赖安装脚本DependencyInstaller.sh进行修改：

vi ./etc/DependencyInstaller.sh

找到libtcl，在后面补上版本号8.6，然后:wq保存并退出
再次运行：

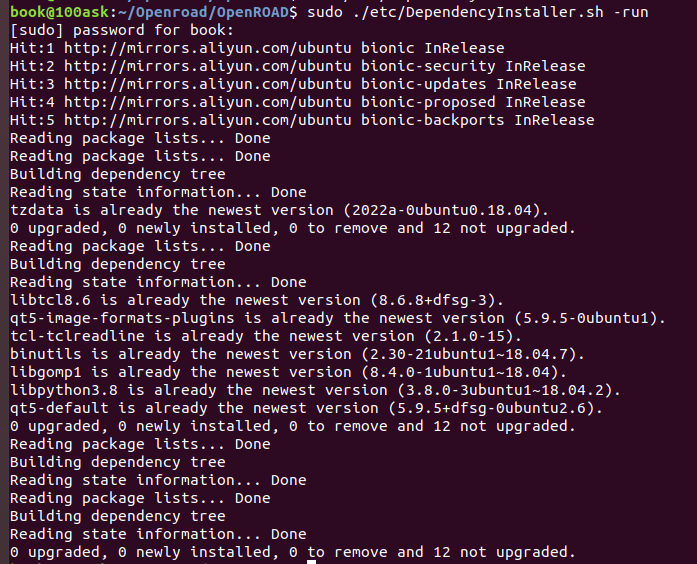

sudo ./etc/DependencyInstaller.sh -run

完成依赖的第一部分安装。

接下来，运行：

sudo ./etc/DependencyInstaller.sh -dev

这一部分将自动安装boost、swig、eigen、lemon、spdlog等库。

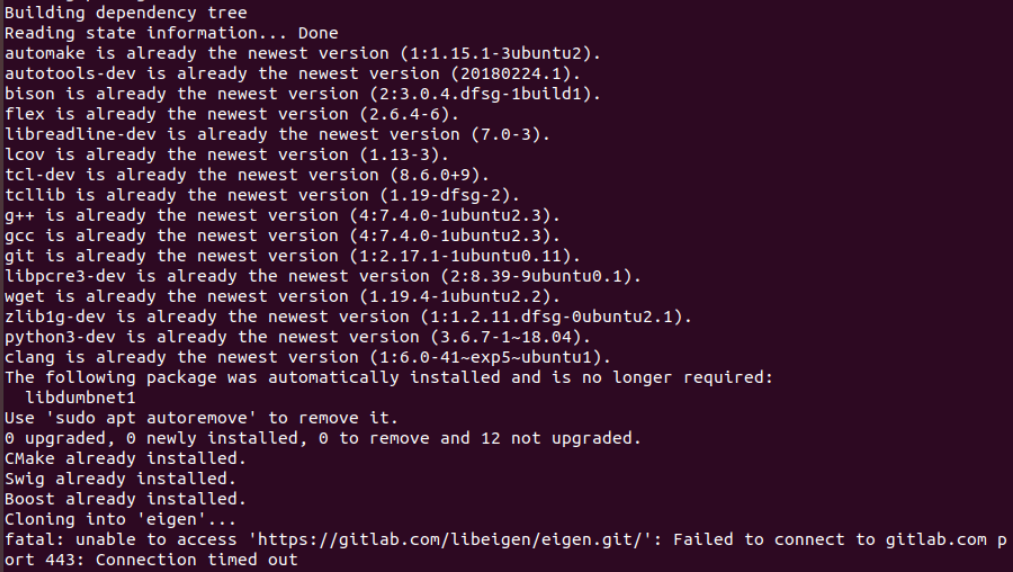

在这里，如果出现安装某个库不成功，可以再次运行上面命令，如果出现下图问题：

说明安装该库时连接不上github，那么可以进行上面提到的github源码转gitee仓库高速下载

我们需要将依赖安装脚本DependencyInstaller.sh中安装库的链接进行替换：

vi ./etc/DependencyInstaller.sh #打开依赖安装脚本DependencyInstaller.sh

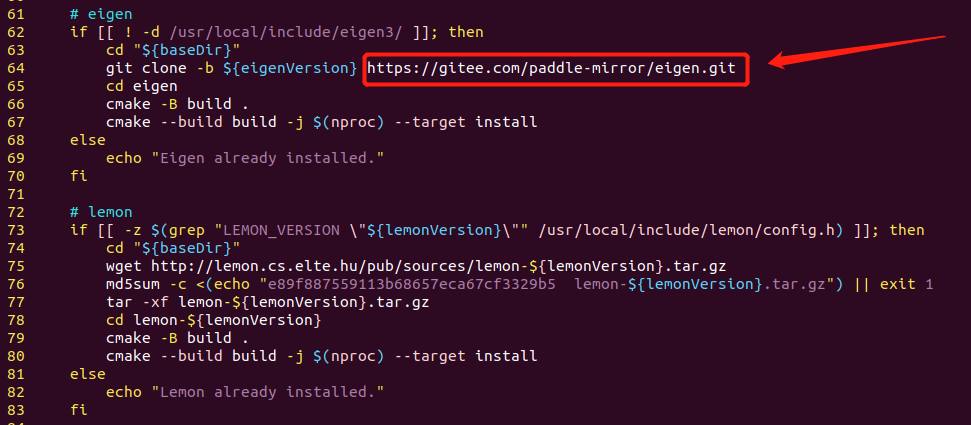

将安装该库的代码中的github链接替换为我们gitee的链接，:wq保存并退出

再次运行：

sudo ./etc/DependencyInstaller.sh -dev

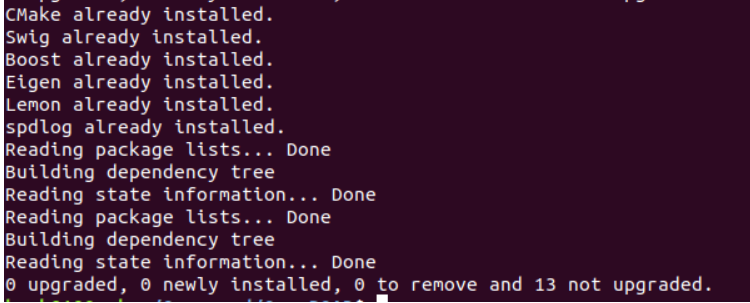

等待依赖安装完所有库即可。

再安装编译所需的一些库：

sudo apt-get install libspdlog-dev
sudo apt install tcl-dev

3 代码编译

有两种安装方式，手动编译和官方脚本编译，还是使用官方脚本好一点

1、官方脚本编译

在OpenROAD目录下输入：

./etc/Build.sh
#注：默认时安装到 /usr/local 路径下
#也可以自己指定安装路径：
./etc/Build.sh -cmake="-DCMAKE_INSTALL_PREFIX=安装路径"

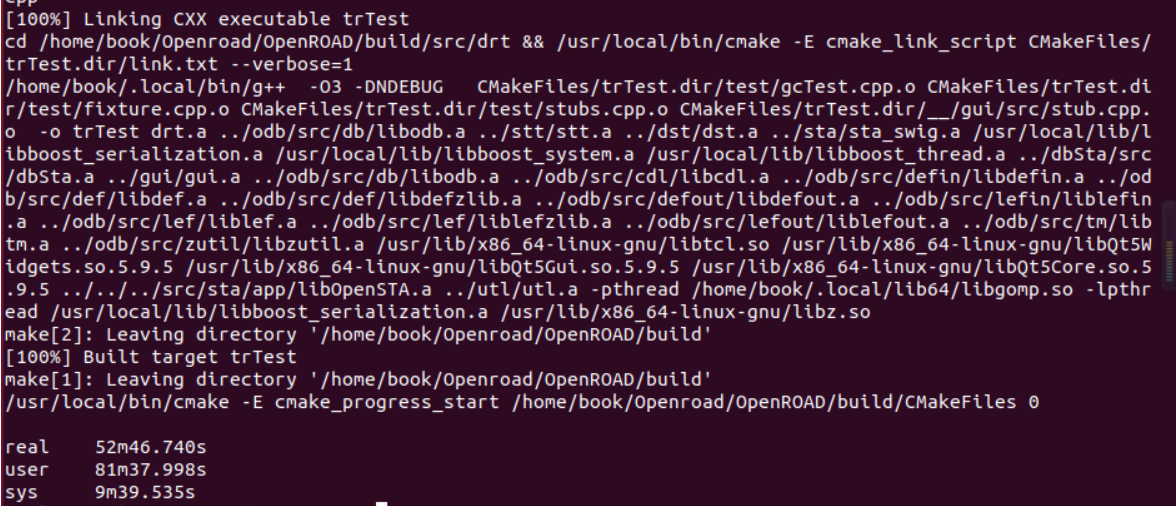

在这里如果已确保源码克隆完全、gcc满足版本、依赖安装成功的话，编译安装可以成功进行到100%，安装编译过程需要一些时间，等着就可以了。

2、手动编译

mkdir build
mkdir install
cd build
cmake .. -DCMAKE_INSTALL_PREFIX=安装路径
make -j8 # 加上了多线程
make DESTDIR=安装路径 install

4 运行OpenROAD

确定编译安装环节已经进行到100%且没有报错！

此时可以运行OpenROAD了，输入：

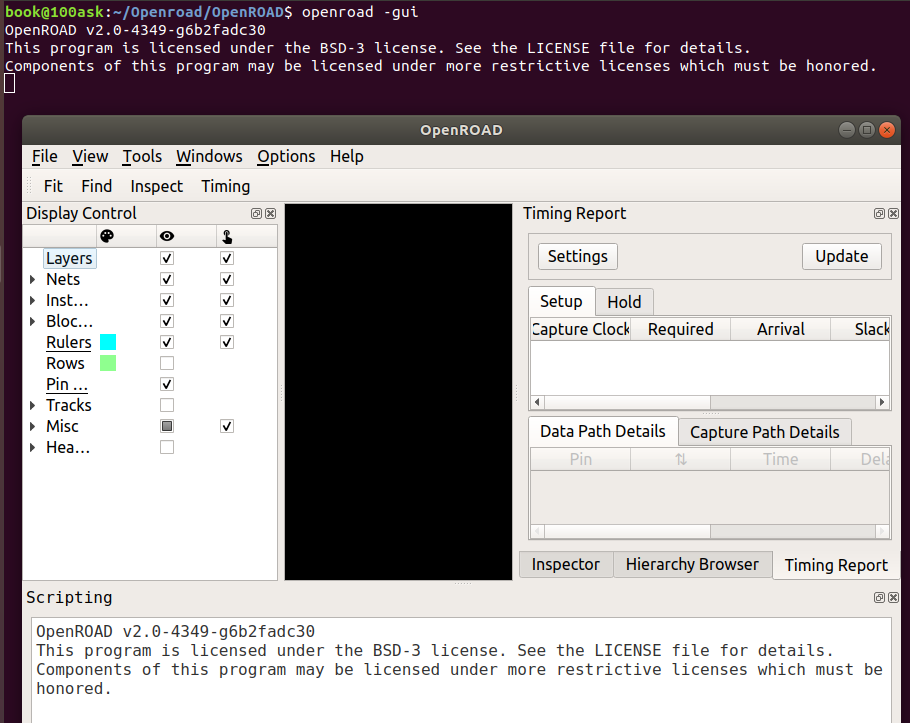

openroad -gui # 打开OpenROAD软件界面

如果出现openroad命令找不到的情况

此时需要进行软连接：建立软连接

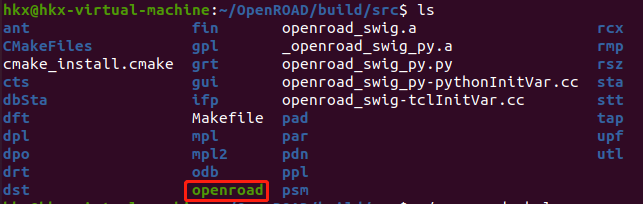

openroad的可执行文件在/OpenROAD/build/src目录下

此时只需建立软连接即可

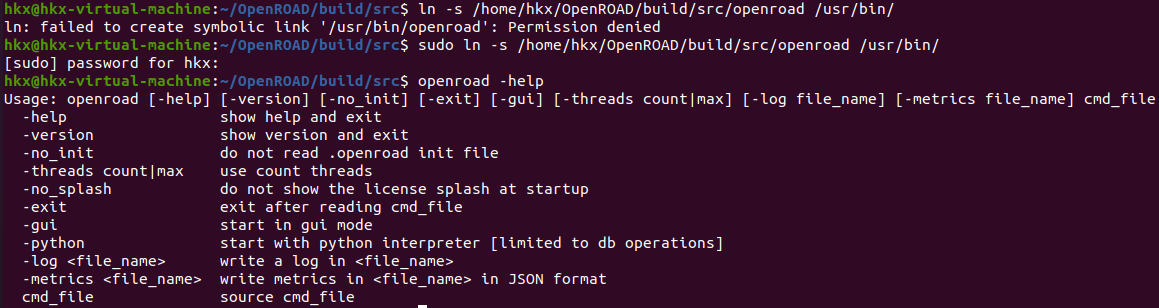

sudo ln -s /home/hkx/OpenROAD/build/src/openroad /usr/bin/

再次运行就可以打开gui了

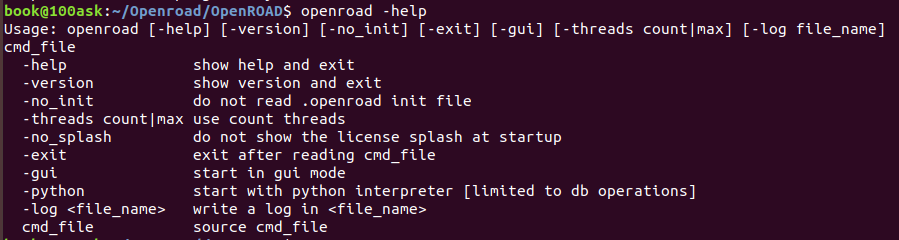

运行下面命令可以查看openroad命令指南：

openroad -help

5 测试

# 先对工具进行测试
./test/regression

测试的工具单元比较多，耐心等待：
再对flow进行测试：

# run all flow tests
./test/regression flow

测试完毕，可以确定OpenROAD编译完成，可以愉快的使用OpenROAD。
