RA8889/RA8876电路设计及Layout要点

一、RA8889/RA8876电路图设计注意事项：

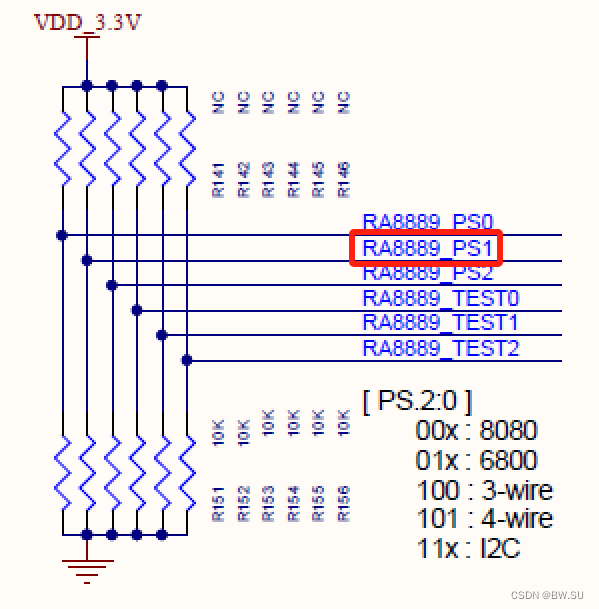

(1)PS0~2建议采用上拉、下拉电阻，便于选择通信方式。
(2)TEST0~2建议采用上拉、下拉电阻便于选择功能，尤其是TEST1，可以做跳帽方便拉高或者拉低，这只脚在外接烧录FLASH时要拉高，正常工作时拉低。

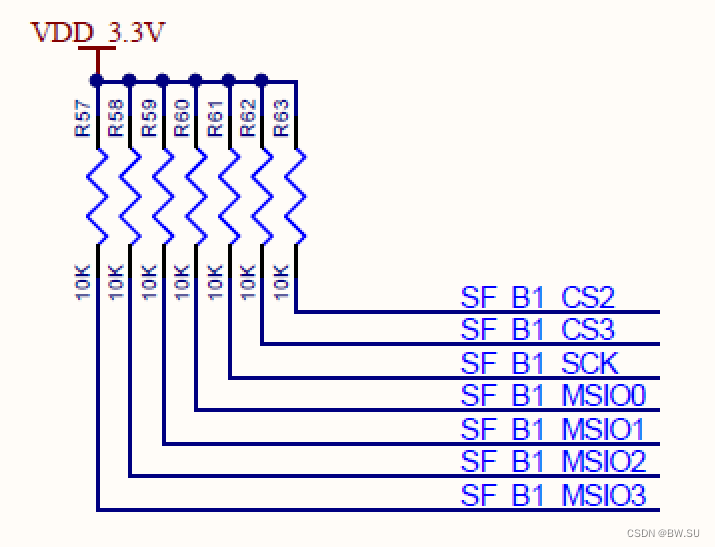

(3)到FLASH的连接要有上拉电阻，SPI和片选可以接出来，通过外部烧录。
(4)要加硬件复位电路，同时RA8876的复位脚再接到MCU的IO口以便进行软件复位，可增强可靠性。

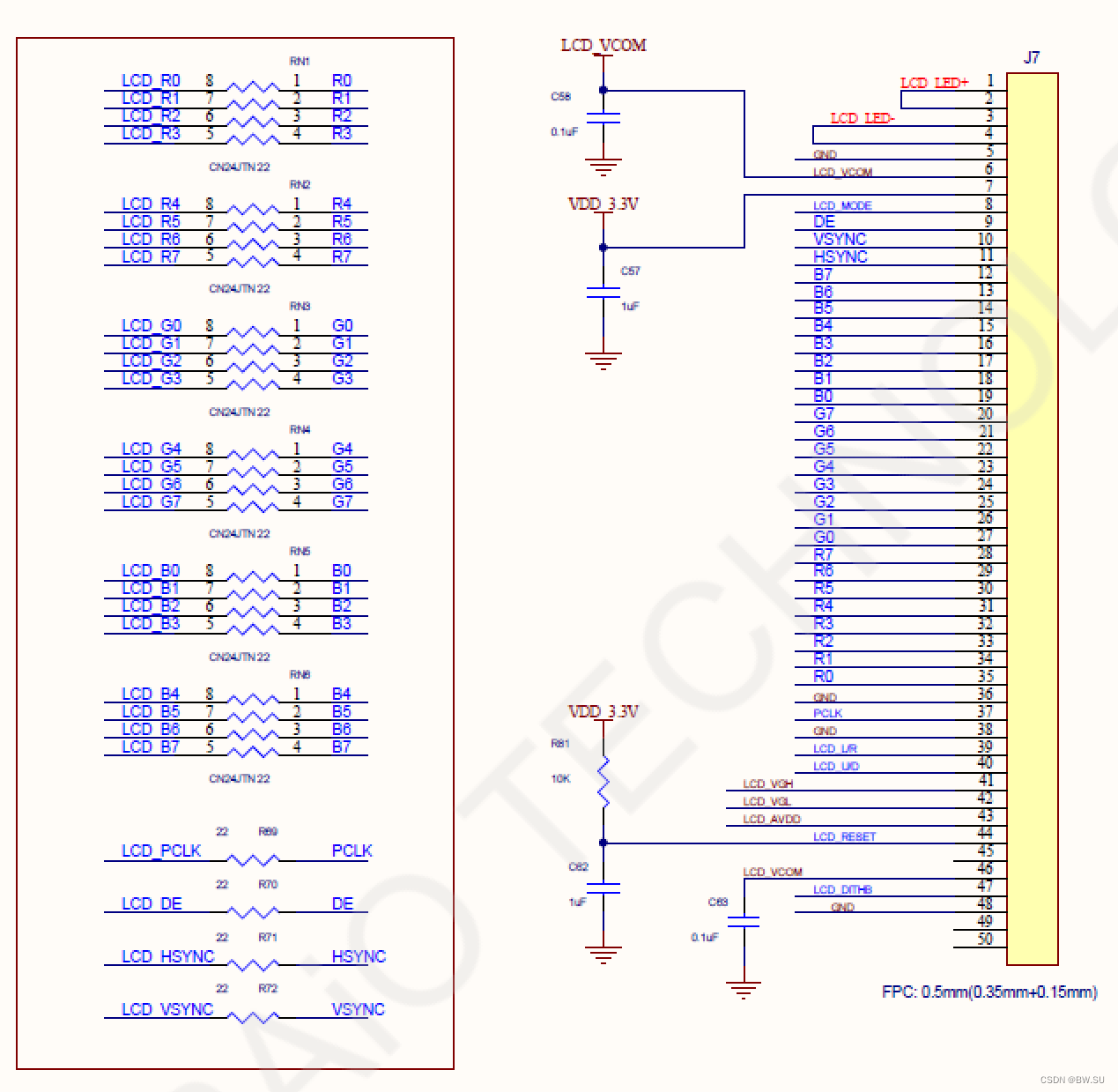

(5)输出到液晶屏接线保留电阻22欧姆左右，作调节EMC用。

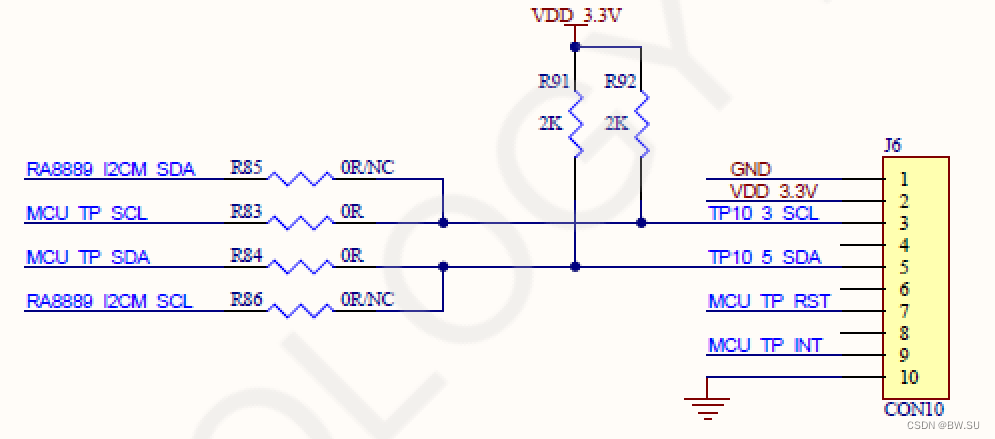

(6)电容触摸屏的控制，可以利用RA8889/RA8876的I2C接口，但中断、处理都由MCU来做。

二、RA8889 / RA8876 Layout注意事项：

(1)模拟地与数字地要分开走线，在滤波电容处再收拢起来，切忌将所有地线直接敷铜连接，这样会将地线弄得很脏，干扰大，电路工作就不稳定，会有不可控的意外。

• 模拟地包括：LED背光驱动电路、LDO及LCD驱动升压电路的地线
• 数字地则指MCU、RA8889等芯片的地线

(2)RA8876需要外接SDRAM时，由于高频率最大可达166MHz，因此需要等长减少干扰。

(3)注意液晶屏第一脚位不要接反，注意连接器上接或者下接，以防排线连接错误。
