【Arduino基础】按键控制LED灯亮灭实验

实验现象
当按键按下时，LED亮，按键没有按下时，LED不亮。
实验说明
1.先完成按键功能
2.再完成小灯点亮功能
3.二者电路务必分开，最后实现逻辑功能。
理论学习
按键检测原理：通过把Arduino的数字IO设置为输入状态来监控按键是否按下，当按键未按下的时候因为有上拉电阻的存在，读到的电平为HIGH，当按键按下时候因为按键引脚接地，所以读回来的电平为LOW，由此判断按键是否按下。
按键去抖动原理：因为人手的机械动作使按键按下时候会产生大概20ms左右的按键抖动，如果Arduino在这20ms内去检测IO口的电平很可能会检测出来不稳定的信号。因此，在检测到低电平后延迟20ms再检测可以起到软件去抖动的作用。
松手检测原理：所谓的松手检测就是程序无线循环等待按键松开，即让程序不停的去检测IO状态，如果恢复了HIGH就跳出循环。
实验准备
arduino主板-1
面包板-1
数据线-1
Led灯-1
220Ω电阻-1
按键-1
按键帽-1（可省略）
跳线若干

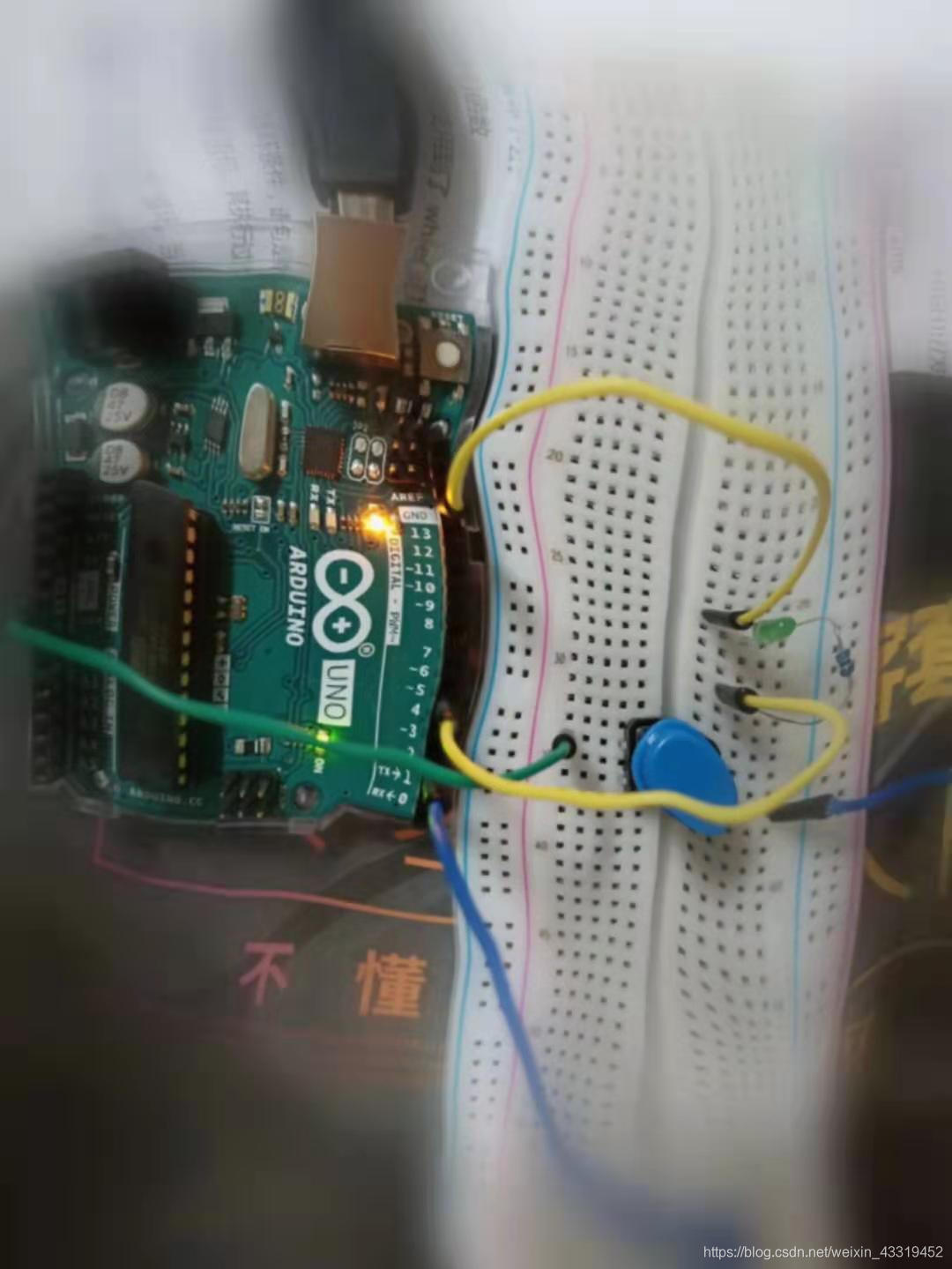

连接电路
接线说明
按键一脚接GND，一脚接数字引脚2,无需电阻; LED灯长脚接数字引脚5，需要连220Ω的电阻,短脚接GND。
实验代码

#define LED 5
#define KEY 2

int KEY_NUM = 0;      //按键键值存放变量

void setup()
{
  pinMode(LED,OUTPUT);      //定义LED为输出引脚
  pinMode(KEY,INPUT_PULLUP);    //定义KEY为带上拉输入引脚
}

void loop()
{
 ScanKey();        //按键扫描程序，当按键按下时候，该子程序会修改KEY_NUM的值
 if(KEY_NUM == 1)      //是否按键按下，如果<span style="font-family:Arial, Helvetica, sans-serif;">ScanKey函数扫描到按键就会设置KEY_NUM值为1</span>
  {
    digitalWrite(LED,!digitalRead(LED));    //LED的状态翻转
  }
}

void ScanKey()            //按键扫描程序
{
  KEY_NUM = 0;          //清空变量
  if(digitalRead(KEY) == LOW)     //有按键按下
  {
    delay(20);        //延时去抖动
    if(digitalRead(KEY) == LOW)   //有按键按下
    {
      KEY_NUM = 1;      //变量设置为1
      while(digitalRead(KEY) == LOW); //等待按键松手
    }
  }
}

实现效果
