音响焊接 --- （PAM8403功放板+三端耳机头）

树莓派机器人系列之音响焊接操作指导 — （PAM8403功放板+三段耳机头）

部分图片源于网络 侵联删

为了给机器人加上个听声的，就手动焊接一个声响加上，拼夕夕买了五个PAM8403功放板，老师给了“一个”小喇叭，拆了一个三段的废旧耳机插头， 四段 因为多了麦克风的线所以接线比较复杂，就用了个三段的来。什么是三段四段看下图：

这是一个四段的，接线标准不用细究，推荐用三段的，把三段头剥线之后会看到三根线，一般是黄/蓝/红三根线

一般黄线或者红线是GND(接地)线，先把线挂上试试听声，试好再焊

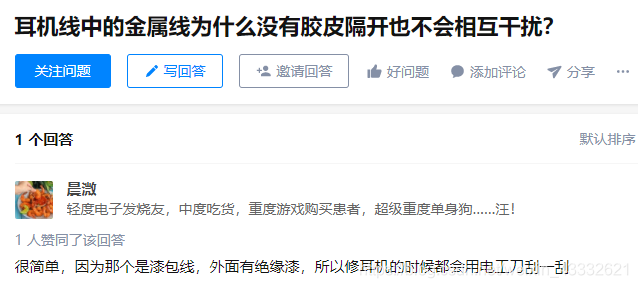

剥线完之后突然发现，哇塞，三根线缠在一起就不会干扰吗？太神奇了，当时没管这事，心思先接上试试，接到左声道，怎么没声音啊，emm 知乎一下会不会干扰：（知乎是我的搜索引擎，哈哈哈）

soga，明白为什么不响了，美工刀去绝缘漆？这么细的线不小心割断了咋办，这简单，直接上打火机一烧，管他啥漆，都变成铜丝了，接上线完美发声

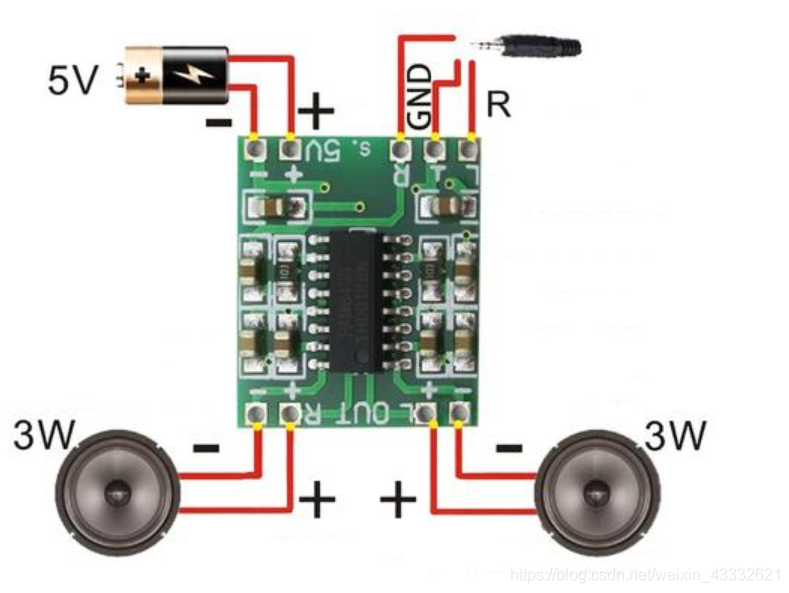

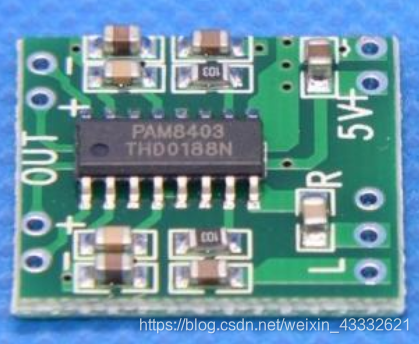

左边是 两个输出 分别是左右声道 连接到两个 喇叭 的正负极，右边五个孔，两个是5V的电源和GND，左边是左声道，接地端（GND）右声道。

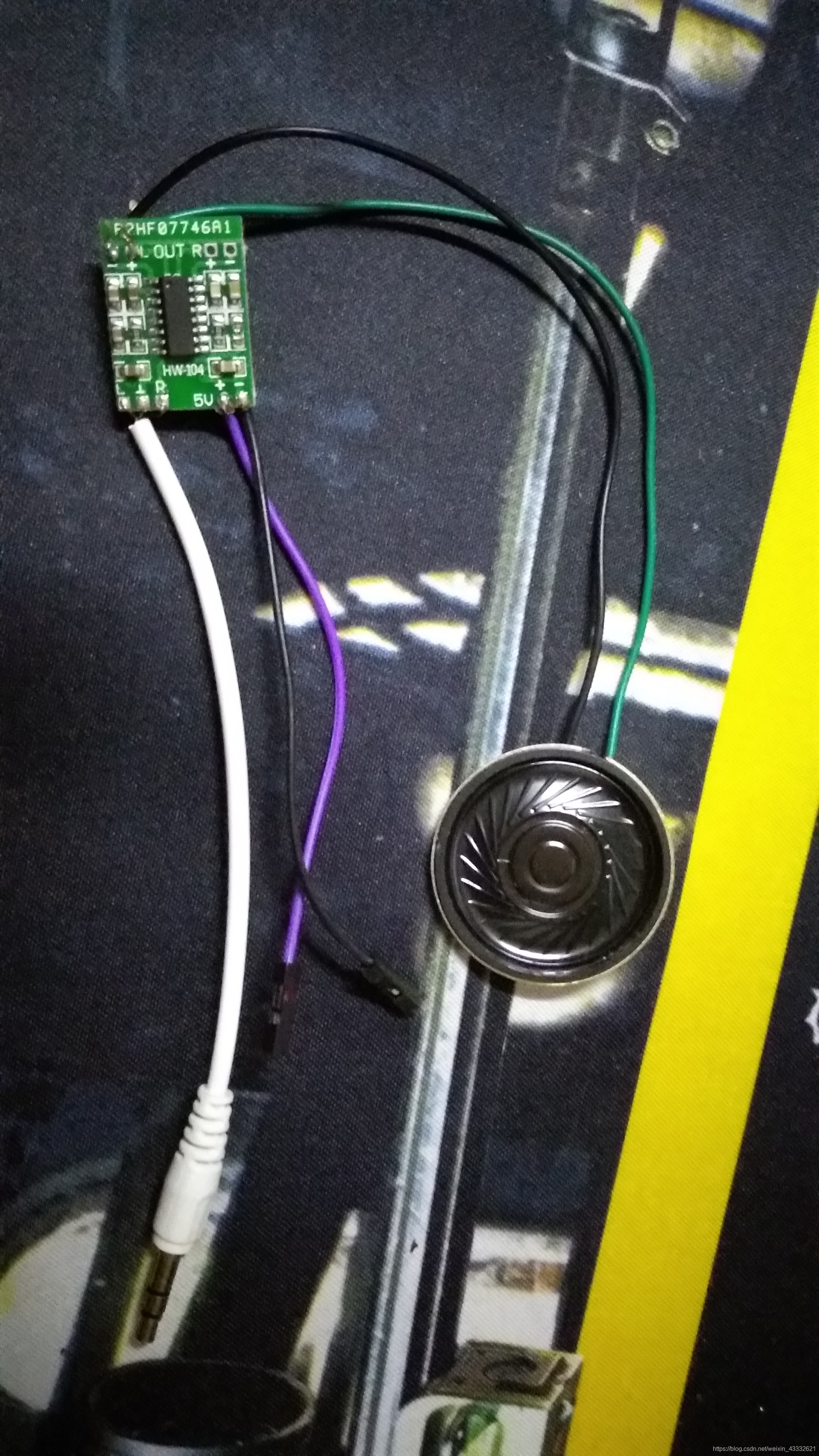

我的焊接方法：先把导线通过后边的孔穿过来，然后用烧热的烙铁尖把空周围烧热，再把锡丝放到烙铁尖，焊锡滴足够后抽掉锡丝，慢慢抽调烙铁，就形成了完美的圆圆的焊接头（步骤有省略）

关于焊铁具体使用方法可以参见：（上边我的方法是xjb整坏两个板子后总结的方法，可能存在很大问题，大家还是认真学习相关方法吧）

电烙铁的使用方法及焊接技巧 - 北鸮的文章 - 知乎
https://zhuanlan.zhihu.com/p/71617725

图示如下：

END:

总结：

• 因为四段的线没搞清楚，弄坏一根四段的耳机 一根三段的耳机，关于耳机头，推荐直接买实验用的耳机头，就不用浪费耳机了。
• 注意板子焊接时错误操作可能会导热，最好用镊子夹着板子不然会烫手

注：还剩两个功放板没用，QUT同学可以免费自提。我最近完成了一个树莓派小机器人和小车，相关方向内容可以一起讨论学习，博客佛系更新，一般没有干货 😒
