一、帧格式

什么是stp？生成树协议，将环形网络裁剪为为树形结构
为什么要有stp？消除环形网络封闭环路。继续问，为什么要有网络封闭环路？出于网络链路冗余备份的原因或者实际网络拓扑结构决定。
没有stp会有什么问题？会导致广播风暴和mac表震荡，消耗资源以及导致mac表异常

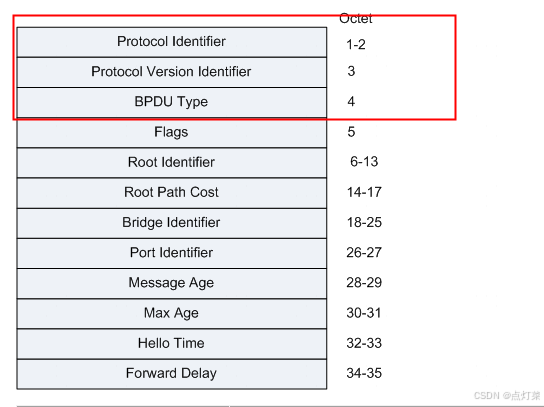

报文格式：
STP BPDU采用组播发送，组播地址为01-80-C2-00-00-00
![在这里插入图片描述]

二、基础概念

1.stp基础

1.根桥（RB）：整个网络的逻辑中心，网络中具有最小BID的桥，网络中除了根桥，其他都是非根桥。（根桥可以理解为一类交换设备）

2.BID：桥ID，一共64位，高16位为桥优先级，低48位为mac地址

3.PID：高4位为端口优先级，低12位为端口号

4.路径开销(PC)：路径开销是一个端口参数，由具体的链路速率及质量决定。同一设备不同端口之间的路径开销为0。

5.根路径开销(RPC)：网络中设备端口到根桥累计的路径开销，就是各端口路径开销之和

6.根端口(RP)：非根桥负责向根桥方向转发数据的端口，当前桥各端口中根路径开销最小的端口，如果多个端口根路径开销一致，会比较指定桥id，一样则比较PID，最小的即为根端口非根桥设备上只有一个根端口。

7.指定端口（DP），指定桥（DB）：指定桥，与本机直接相连并且负责向本机转发配置消息的设备。指定端口，指定桥中负责向本机转发配置信息的端口，可以理解为stp裁剪成树形拓扑后本设备的父设备和父设备的端口。
根桥，根端口，指定端口选举成功，树建立成功，其他非根，非指定端口都将被阻塞。

8.如何生成树？：各个端口发送BPDU中携带4个信息：根桥ID，RPC,发送者BID,发送端口PID.
选举过程：根据接收到的发送者BID选择最小的确认根桥ID,根据最小根路径开销确认根端口以及指定桥，当根路径开销相同时比较BID，小的为指定桥，确认指定桥即确定根端口，如果两个端口接到指定桥且根路径开销一致，则比较Pid确认根端口。

9.五种端口状态：
forwarding：转发状态，只有根端口和制定端口可以进入转发状态
learning：学习状态，只学习mac不转发
listening：监听状态，正在生在树
blocking：阻塞状态，仅接受处理BPDU,不转发用户流量
disabled：禁用状态，不处理bpdu也不转发，端口直接down掉
所有端口从禁用状态开始，所有状态如果链路失效或禁用都可以变为禁用状态（硬件异常）。

不考虑禁用状态异常情况，倒叙状态机为：转发状态<-学习状态<-监听状态<-阻塞状态，可以理解协议默认为阻塞状态，当端口角色发生变化都会掉为阻塞状态。可以看到端口到转发状态必须经过监听及学习状态，会导致收敛时间较长，因为要等两个转发延时。

10.3个定时器：
hello time：发送配置BPDU时间间隔，TCNBPDU不受限制，
Forward delay：转发延时，端口在listening和learning状态的持续时间。
max sge：BPDU报文老化时间，每经过一个桥加一，大于max age后丢弃

11.BPDU报文
配置BPDU：用来进行生成树计算和维护生成树拓扑。初始化过程中，每个桥都会发bpdu报文，当网络拓扑稳定后，只有根桥主动发送bpdu报文，其他桥在收到上游的bpdu报文再触发自己发送，具体配置bpdu报文格式看上文。

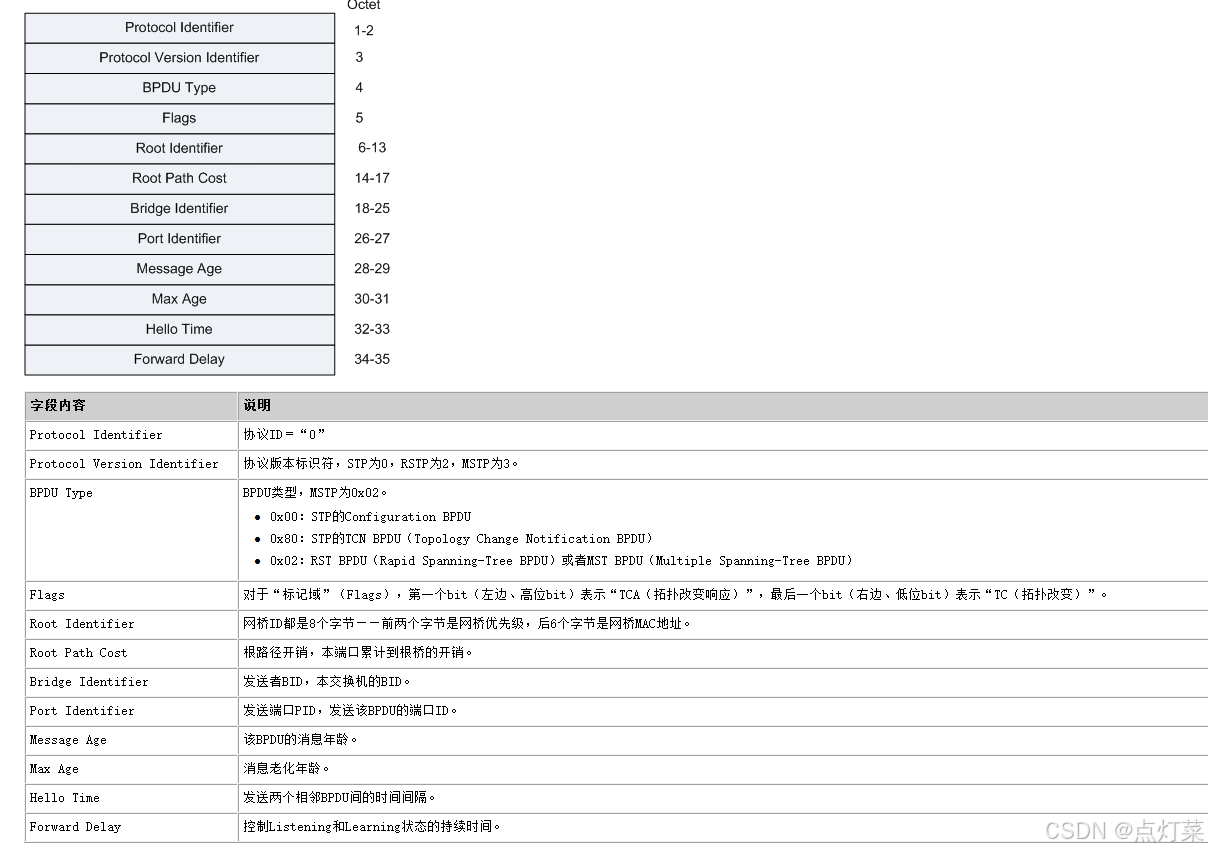

TCN BPDU:当拓扑结构发生变化时，下游设备用来通知上游设备网络拓扑发生变化的报文，它相对配置bpdu比较简单，只有4个字节，且BDPU type固定为0x80
在这里插入图片描述

2.STP生成过程

具体过程不画图了，主要分为3个阶段
1.根桥的选举：先比较桥优先级，再比较mac地址。
首先确认自己的配置BPDU，在整个网络中交换配置bpdu，并比较BID刷新自己的发送配置BPDU，直到网络中所有桥发送的BPDU中的根桥一致，则根桥选举成功。
2.根端口的选举：比较根路径开销，其次桥id，其次pid
3.指定端口选举：优先比较根路径开销，其次桥id，其次pid
选举完成后除了指定端口和根端口，其他端口都会进入阻塞状态

3.拓扑变化

当拓扑发生变化时，下游设备向上游设备发送TCN BPDU告知，上游设备下发TCA为1的配置BPDU给下游设备，告知不需要再往上发TCN BPDU。下游设备只接收指定端口的tcn bpdu，然后通过根端口向上游设备传送到根桥，根桥收到后下发TC位为1的配置BPDU报文告知下游设备拓扑发生变化，清除mac表项

三、RSTP改进

1.端口角色

总共有5种端口类型，根端口，指定端口，替代端口，备份端口，和边缘端口
替代端口(AP)：根端口失效时无延时切换到替代端口，学习到其他端口发送的配置BPDU而阻塞的端口，是根端口的备份
备份端口(BP)：指定端口失效时无延时切换到备份端口
边缘端口：管理员设置，保证其下游不会出现环路

2.端口状态：

discarding（丢弃）：既不转发用户流量，也不学习mac地址
learning（学习）：学习mac地址但不转发用户流量
forwarding（转发）：既转发用户流量，也学习mac地址

3.BPDU变化：

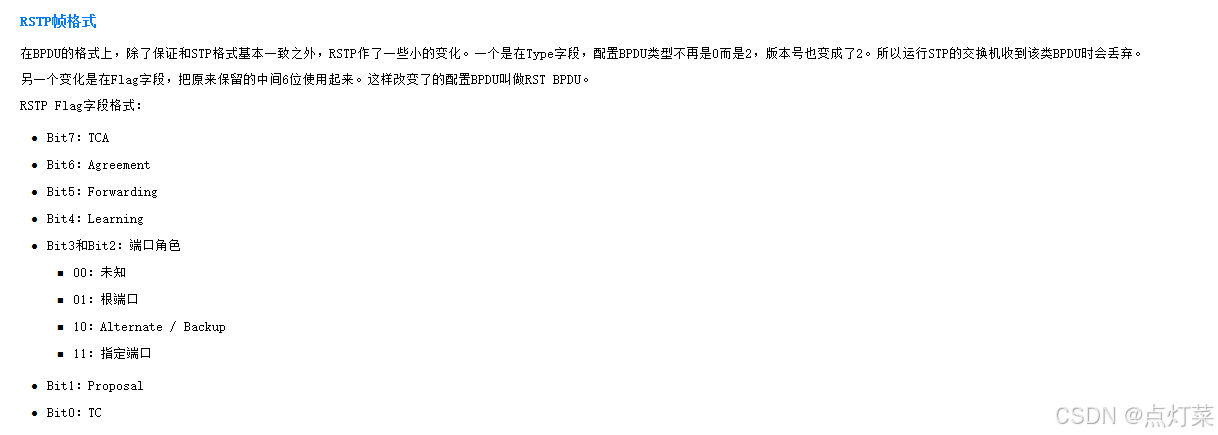

只有配置BPDU,没有TCN BPDU，还有就是FLAG字段的变化
rstp不同于stp当稳定后只有根桥可以发送配置bpdu，非根桥也可以按照hello time发送bpdu。同时拥有更短的bpdu超时计数，等待3倍hellotime即可。

4.次等BPDU处理

对于收到端口的bpdu 如果不是最优的，会立即将最优bpdu下发给指定端口，加快收敛速度快速由丢弃状态转为转发状态。（对于根端口故障的情况，可以加快收敛，也遵循使用PA机制）

5.PA机制

收敛机制，一开始都认为自己是根桥，所有端口都是指定端口，向外发送bpdu，两个相连设备之间收到对方的bpdu后可以进行比较，在两个设备之间就可以根据对方和自己的bpdu确认自己是否为根桥和非根桥，有用更优bpdu的设备向次优bpdu的设备发送P位置1的bpdu，次优设备收到后同步所有非边缘端口进入discard状态，并发送a位置1的bpdu给更优bpdu的设备，同时更新自己的bpdu，更优bpdu收到A位置1的bpdu后，立即将端口变为forwarding状态

6.边缘端口引入

边缘端口不参与rstp计算，由管理员确认不会产生环路配置即可，当端口位边缘端口时，立即进入转发状态，但当边缘端口收到bpdu会变为普通stp端口，丧失边缘端口属性
