Android Gatekeeper梳理

引言

  Android gatekeeper 官方文档我寻觅的好苦，网页乱码，没注意到。又没权限下载插件，打工人太难了。由于本人对于部分Android框架不是非常熟悉，本文部分细节可能处理的不是非常好。
  本文主要从Gatekeeper的Enroll密码部分（AIDL框架）和 Verify解密部分（旧框架，未更新为新框架）两部分进行逻辑梳理和学习，有问题欢迎大家指正，一起沟通学习。

Android T在线代码阅读网站和Android gatekeeper官网

一、gatekeeper的概念

1）Gatekeeper 子系统在可信执行环境 (TEE) 中执行设备解锁 / 密码验证。gatekeeper 通过具有硬件支持的密钥 HMAC 注册和验证密码。此外，Gatekeeper 会限制连续失败的验证尝试，并且必须根据给定的超时和给定的连续失败尝试次数拒绝服务请求。

2）当用户验证密码时，Gatekeeper 使用 TEE 派生的共享密钥对身份验证认证签名，以发送到硬件支持的 Keystore 。也就是说，Gatekeeper 认证可以让 Keystore 知道可以发布与身份验证绑定的密钥（例如，应用程序创建的密钥）以供应用程序使用。

3）Android中，gatekeeper是密码锁或图案锁的一种服务。主要支持的两个方法是 : enroll(录入密码)和verify(验证密码)。

注： Enroll 部分是从AIDL框架入手学习梳理； Verify 部分是从binder和HIDL框架入手，android T 的Verify部分其实和Enroll调用的框架逻辑相同。

二、gatekeeper框架的变化

主要有以下4个组件：
Gatekeeperd ：gatekeeper的守护进程。一种 C++ Binder 服务，其中包含独立于平台的逻辑，并且与 GateKeeperService Java 接口相对应。Android T已无binder部分逻辑。

Gatekeeper HIDL服务：调用Gatekeeper HAL，Android T已变为AIDL。

Gatekeeper 硬件抽象层 (HAL)： hardware/libhardware/include/hardware/gatekeeper.h中定义了HAL的接口规范，是一个实现模块。

Gatekeeper (TEE) ：基于 TEE 的 Gatekeeper 实现。

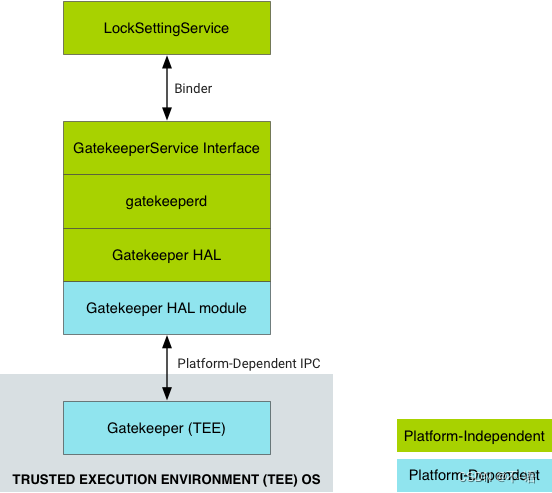

GateKeeper 身份验证的高级数据流

如下图：

1 ）LockSettingsService 会通过 Binder 发出一个请求，该请求会到达 Android 操作系统中的 gatekeeperd 守护进程。gatekeeperd 守护进程会发出一个请求，该请求会到达此守护进程在 TEE 中的 Gatekeeper。gatekeeperd守护程序为 Android 框架 API 提供对 HAL 的访问权限，并参与向 Keystore 报告设备身份验证。 gatekeeperd守护程序在其自己的进程中运行，并且独立于系统服务器。
2）在Android O引入Treble计划之后，native层和HAL之间新增了HIDL，通过HwBinder来调用，实现解耦。
3）在Android T中，IGateKeeperService.aidl可直接调用到gatekeeperd.cpp。

代码结构图（复用）

frameworks/base/services/core/java/com/android/server/locksettings/ : 上层locksettings APP的实现

system/core/gatekeeperd : 守护进程gatekeeperd, IGateKeeperService的实现。Android T 上已变为AIDL框架，非Binderized HIDL。

system/gatekeeper : gatekeeper的纯软实现

hardware/interfaces/gatekeeper : gatekeeper的hidl实现

vendor gatekeeper hal : vendor厂商实现的gatekeeper hal

gatekeeper TA : 基于TEE的gatekeeper的TA代码

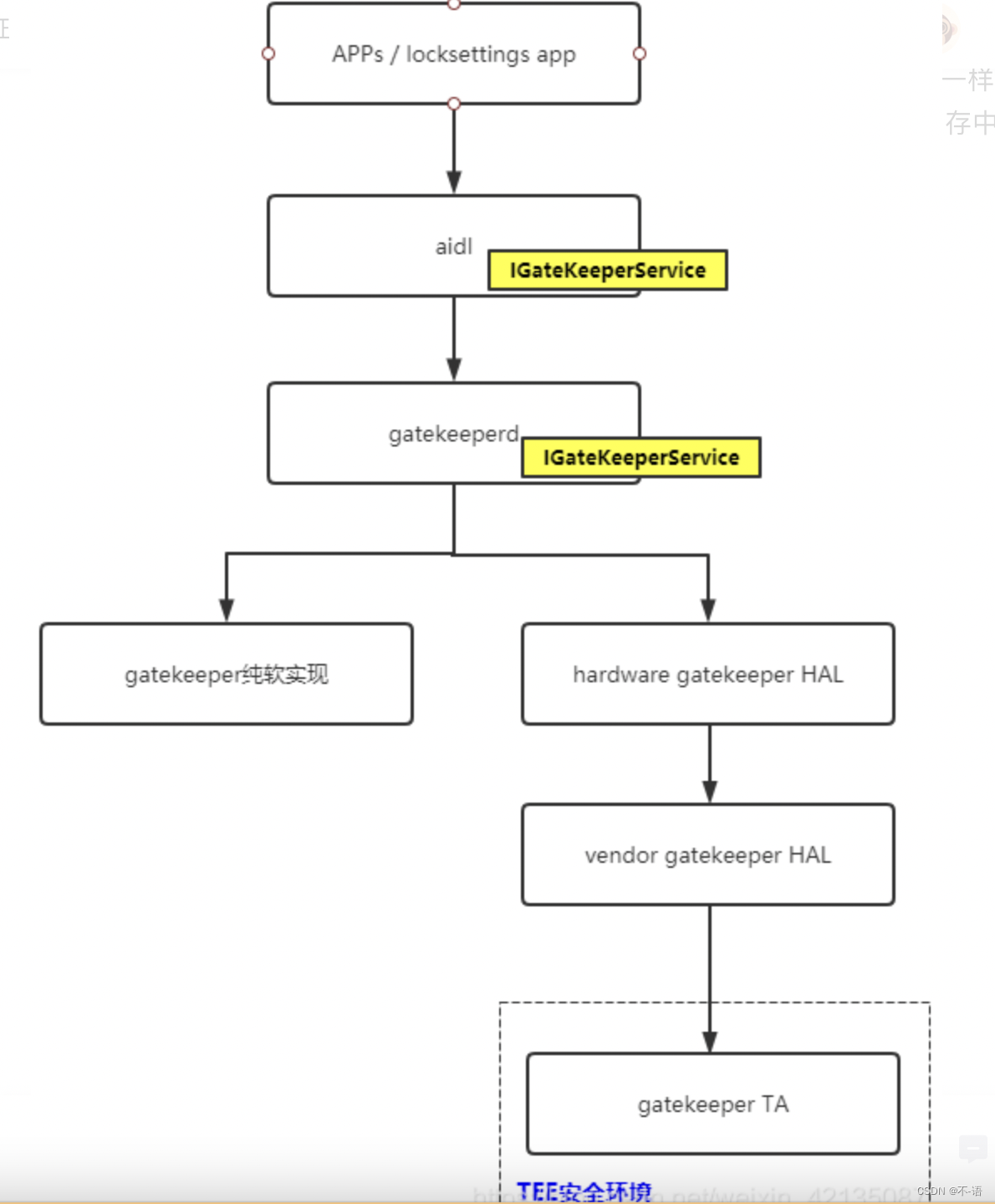

三、gatekeeper的软件框图

locksetting APP ----> IGatekeeperserivce ----> Hardware Gatekeeper HAL ----> Vendor Gatekeeper HAL(作为CA端) ----> Gatekeeper TA

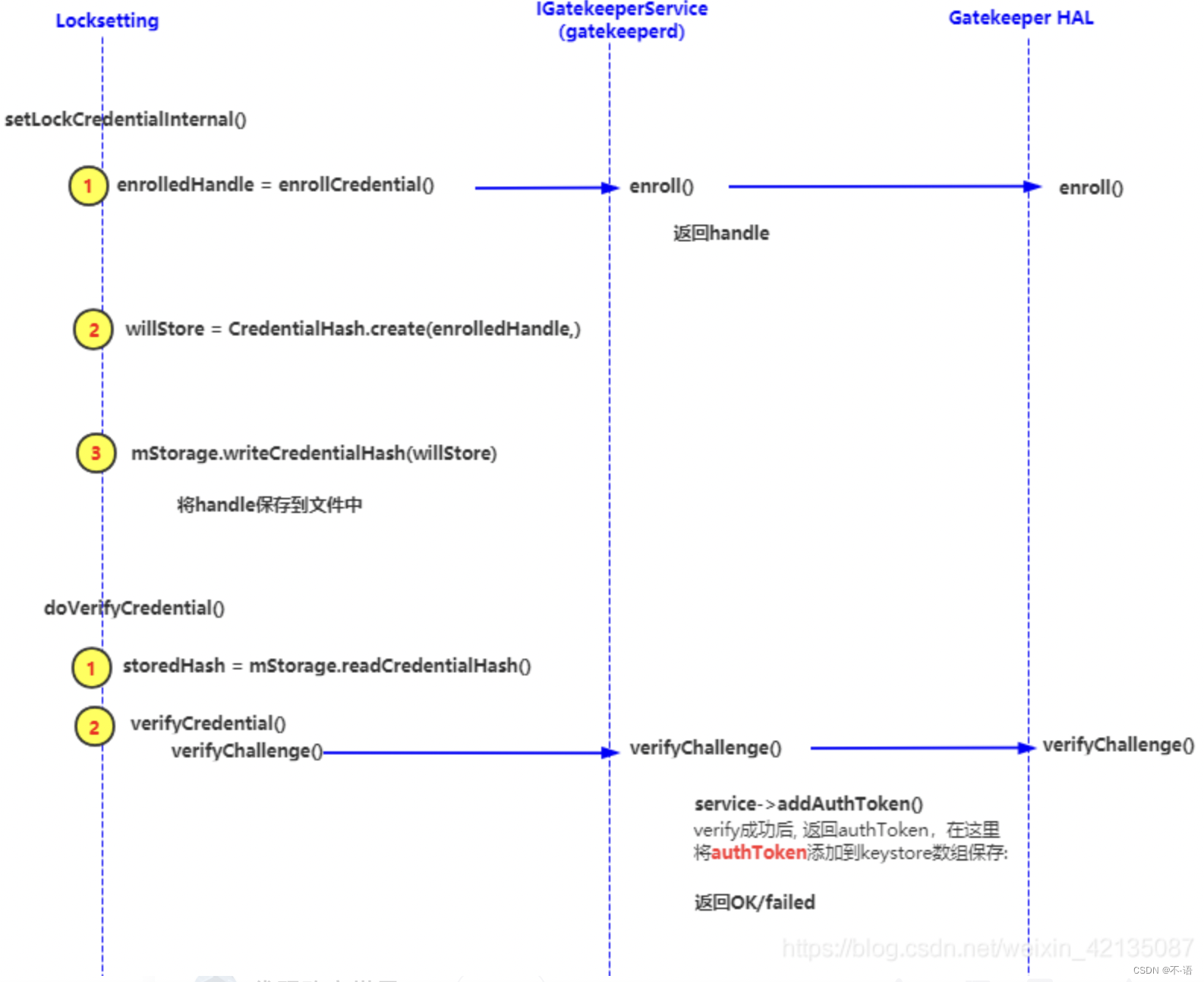

四、Enroll和Verify的流程框图

gatekeeper 和 keyguard 的关系：
Gatekeeper可以理解为连接上层和底层TEE的中间层，Settings将pin/password/pattern等密码通过Gatekeeper传输到TEE中去，称为加密（enroll）过程，Keyguard通过pin/password/pattern等密码打开设备成为解密（verify）过程，加解密的具体实现细节都在TEE中。

Enroll 密码 ---- AIDL

注册密码

  在设备恢复出厂设置后首次启动时，所有身份验证程序均会做好接受用户通过凭据注册的准备。用户必须先通过 Gatekeeper 注册一个 PIN 码/解锁图案/密码。该
