一、寄存器说明

只介绍常用的02-06

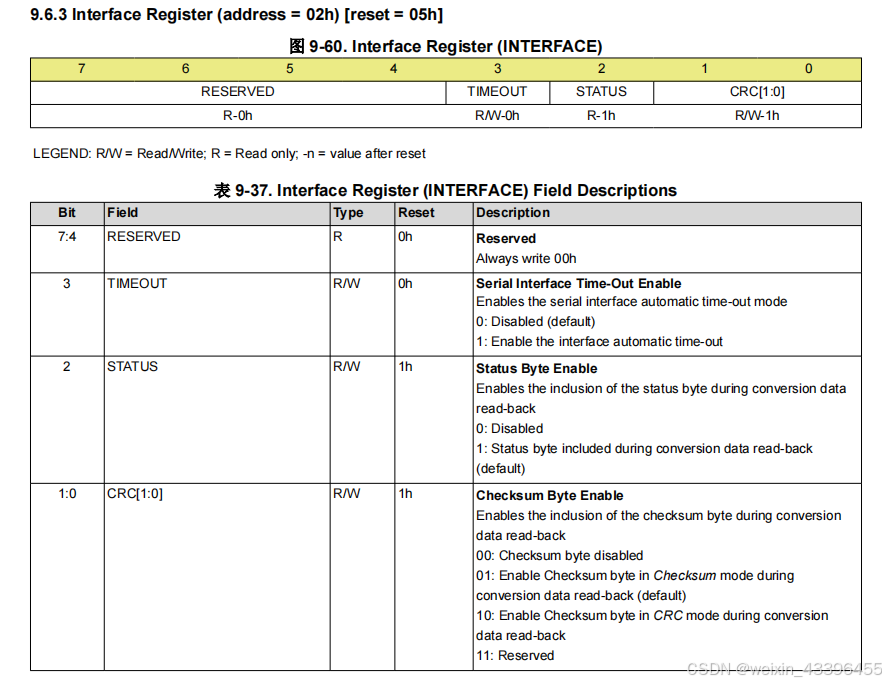

1.Interface Register (address = 02h)

TIMEOUT：

如果启用串行接口超时模式，最小SCLK频率=1 kHz。如果禁用串行接口超时模式（默认），则没有最小SCLK频率。

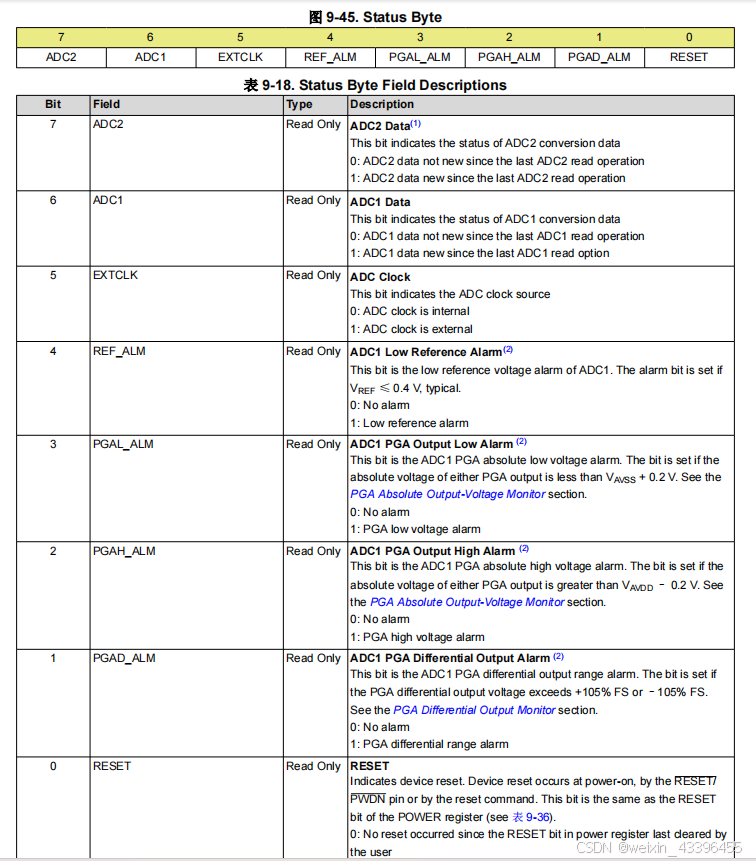

STATUS：

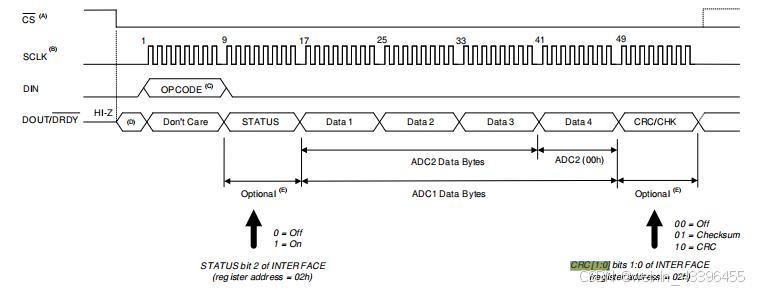

状态字节是序列中的第一个字节。状态字节表示新的ADC1和ADC2数据、ADC1 PGA告警的状态、低参考告警状态、时钟模式和复位状态。状态字节由接口寄存器的状态位（寄存器02h)的第2位启用。启用后接收的第一个字节就是状态字节，不启用所接收的数据就是采样的数据。

CRC[1:0] ：

若开启CRC校验，那么校验和字节是数据字节序列中的最后一个字节。若不开启，则没有校验码。

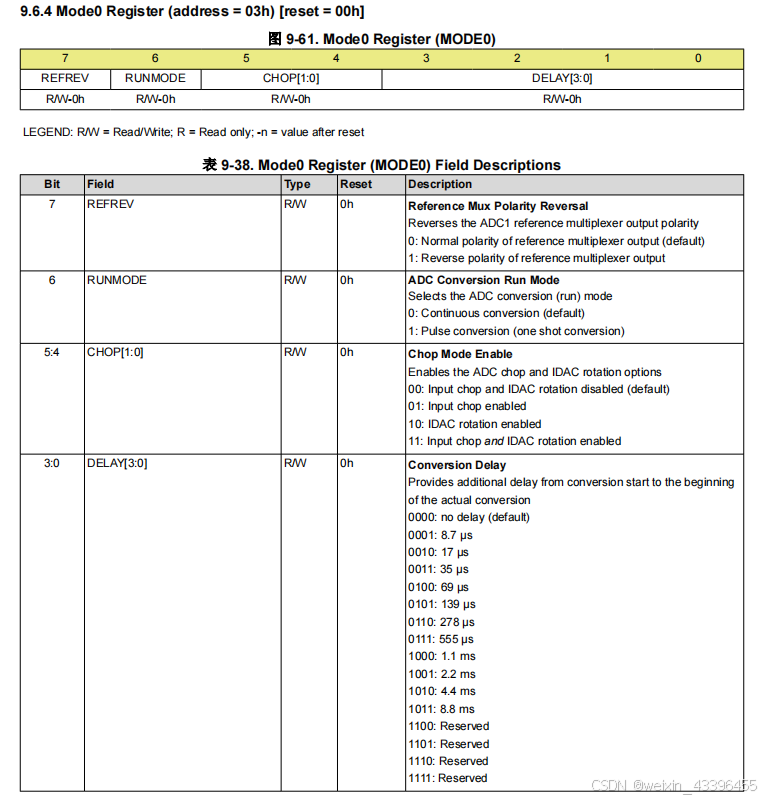

2.Mode0 Register (address = 03h)

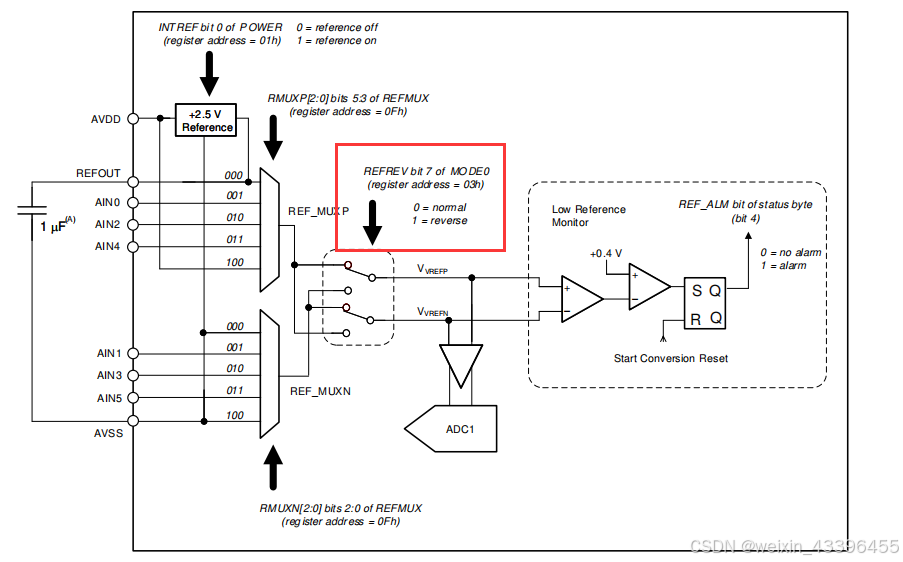

2.1REFREV ：

参考极性反转开关将参考极性从负极变为正极。极性开关允许正的或负的外部参考极性。当使用内部参考电源或模拟电源时，将反转开关设置为正常位置（REFREV = 0）。

2.2RUNMODE ：

ADC1有两种转换模式：连续模式和脉冲模式。

连续转换模式无限转换，直到用户停止。

要启动ADC1转换，请打开启动引脚或发送START1命令。在此模式下，ADC1不断转换，直到通过降低启动引脚或发送STOP1命令而停止。要重新启动正在进行中的转换，请切换起始引脚或发送STOP1和START1命令序列。如果重新启动转换，DRDY驱动很高。当转换数据准备好时，DRDY被驱动到低。关于停止DRDY-DRDY定时要求，请参见图9-38和表9-12。

脉冲转换模式在启动引脚过高或发送启动命令后执行一次转换。使用运行模式（第6位，模式第0位）来编程转换模式。

在脉冲转换模式下，ADC1在每次将启动针高或发送START1命令时执行一次转换。在第一次转换完成后，进一步的转换将自动停止。要重新启动正在进行中的转换，请切换起始引脚或发送STOP1和START1命令序列。DRDY输出驱动高表示转换开始，当转换数据就绪时驱动低。如果在正在进行的转换期间发送了stot命令，则该命令无效，因为ADC完成了转换。

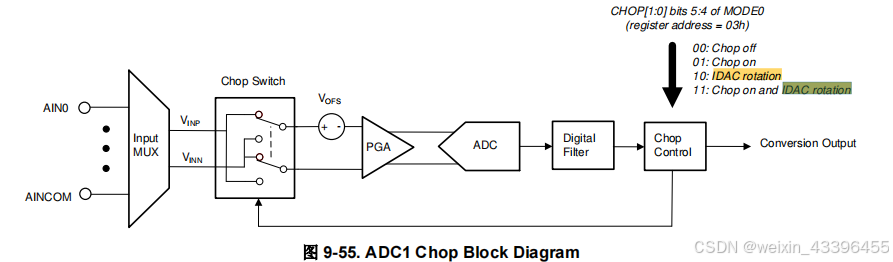

2.3CHOP[1:0] ：

chop mode作用：ADC1包含了一个全球切割选项，以将偏移电压和偏移电压漂移降低到非常低的水平。当启用Chop时，ADC将执行两个内部转换，以取消输入的偏移电压。第一次转换是以正常的输入极性进行的。ADC反转第二次转换的内部输入极性。计算两种转换的差值，得到去除偏移电压后的最终修正结果。

chop mode在一些情况下不能使用：

脉冲转换模式不能与切割模式一起使用。相反，通过短暂脉冲启动针（或依次发送START1和STOP1命令）启用切割时，使用连续转换模式，以实现脉冲转换模式提供的相同的单转换结果。

如果启用了切割模式，则将禁用偏移校准寄存器。

在温度传感器测量之前，启用PGA，设置增益=1，禁用切割模式，并确保内部电压参考已通电。

使用内部或外部参考值测量电源监视器的读数。对于外部参考，最小参考电压为1.5 V。在测量之前，启用PGA，设置增益=1，并禁用切割模式。

请注意，必须禁用切割模式，才能用TDAC测试ADC。

IDAC rotation

IDAC电流跟踪内部参考电压。由于对IDAC1和IDAC2使用相同的参考电压，因此电流源是匹配的。匹配的性能对于硬件补偿、三线rtd等应用程序非常重要。通过使用IDAC旋转模式，可以进一步改善IDAC与IDAC的不匹配。旋转模式会自动交换交替转换的IDAC1和IDAC2连接。ADC平均交替转换，以消除IDAC不匹配。IDAC旋转可以由用户手动（通过交替IDAC针连接）或通过IDAC自动旋转模式执行。

对于CHOP或IDAC旋转模式，可能需要额外的时间延迟以允许外部沉降效应，并且只能由延迟位提供；有关延迟设置，请参见表9-38。

2.4DELAY[3:0] ：

当一个新的转换开始时，ADC在实际开始转换之前提供了一个52µs的内部延迟。提供这个定时延迟是为了允许集成的，模拟的，抗别名滤波器来解决。在某些情况下，需要更多的延迟来考虑到外部沉降的影响。通过使用MODE寄存器的位延迟[3：0]来编程额外的时间。可编程范围为8.7µs到8.8 ms。作为使用可编程时间延迟的替代方案，在ADC配置更改后，也可以根据需要延迟启动条件的启动。对于CHOP或IDAC旋转模式，可能需要额外的时间延迟以允许外部沉降效应，并且只能由延迟位提供；有关延迟设置，请参见表9-38。

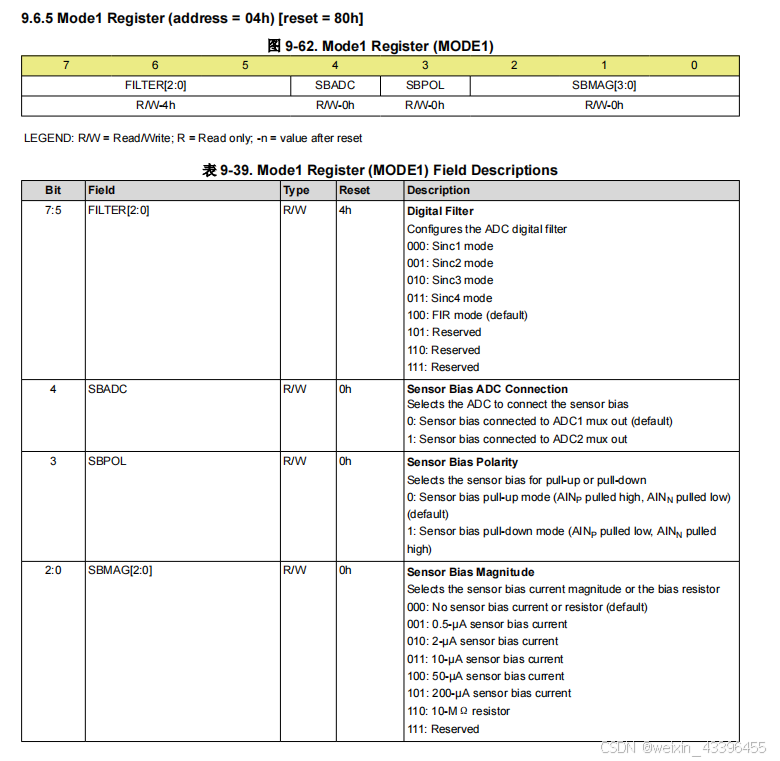

3.Mode1 Register(address = 04h)

3.1FILTER[2:0]

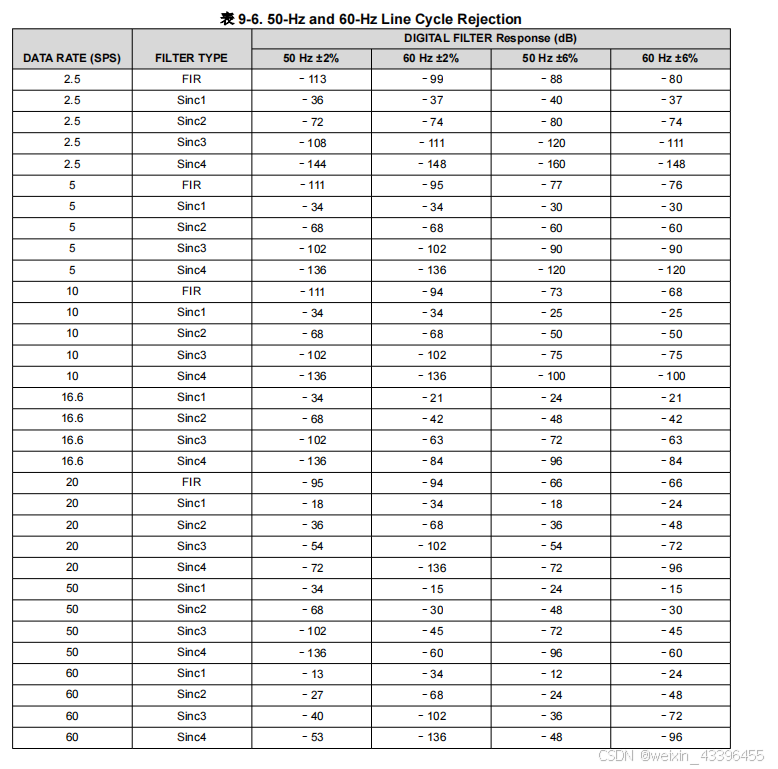

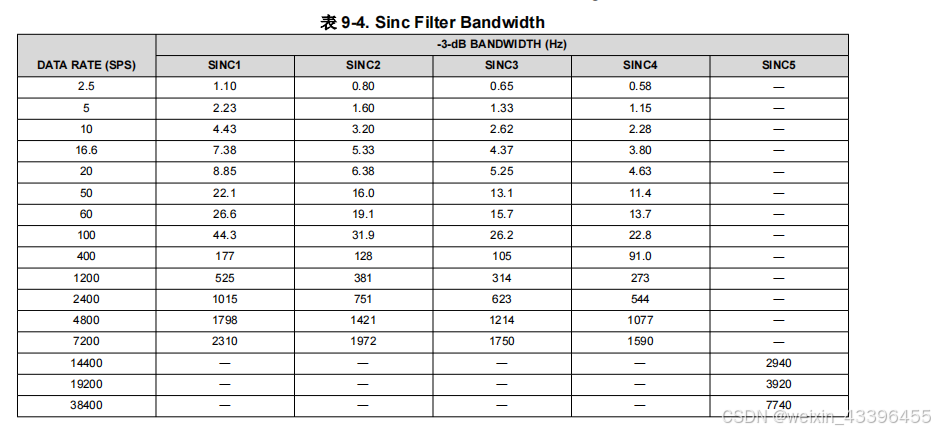

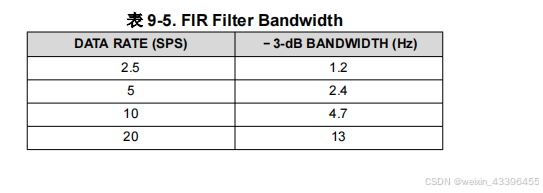

数字滤波器有两种可选择的模式：sin (x) / x（sinc）模式和有限脉冲响应（FIR）模式（参见图9-13)。sinc模式提供了2.5 SPS到38400 SPS的数据速率，可选择的sinc顺序为1到5。FIR滤波器提供同时拒绝50hz和60hz电力线频率，数据速率为2.5 SPS到20 SPS，单周期确定转换。

在不同的数据传输速度情况下选择不同的滤波方式，数据带宽不一样，同时对50HZ与60HZ滤波效果也不同。

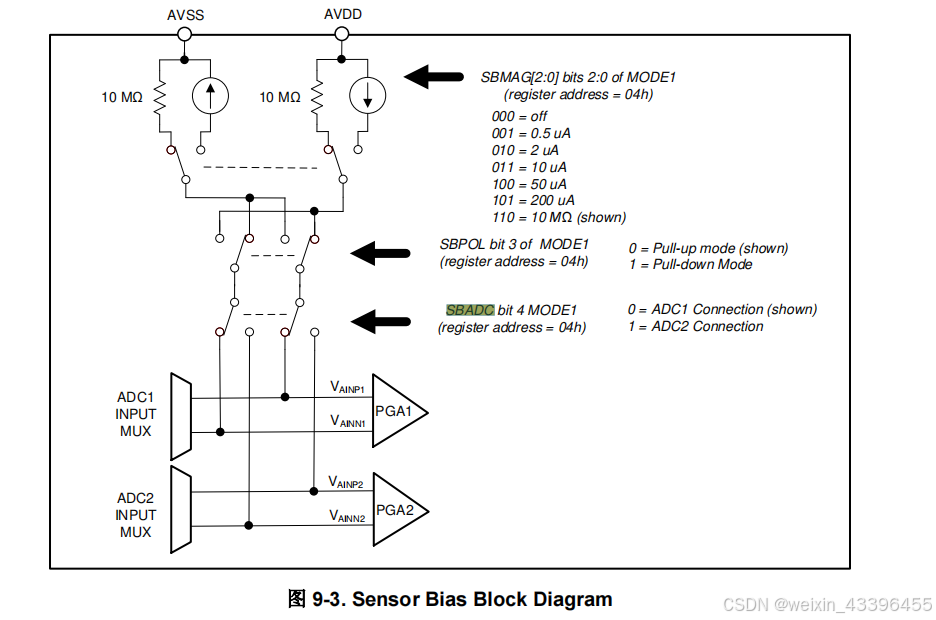

3.2SBADC

传感器偏置ADC连接

0: 连接到ADC1 mux的传感器偏置输出（默认）

1：连接到ADC2 mux的传感器偏置输出

3.3SBPOL

传感器偏置极性：选择上拉或下拉的传感器偏置

0：传感器偏置上拉模式(AINP拉高，AINN拉低）（默认）

1：传感器偏置下拉模式(AINP拉低，AINN拉高）

3.4SBMAG[2:0]

传感器偏置量：选择传感器偏置电流大小或偏置电阻

000：没有传感器偏置电流或电阻（默认）

001：0.5-µA传感器偏置电流

010：2-µA传感器偏置电流

011：10-µA传感器偏置电流

100：50-µA传感器偏置电流

101：200-µA传感器偏置电流

110： 10-MΩ电阻111：保留

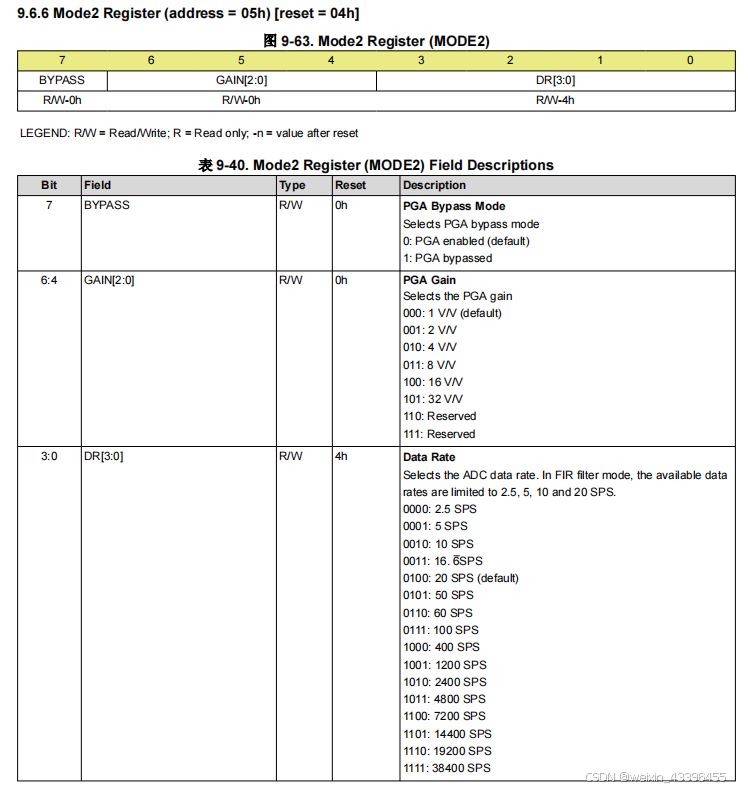

4.Mode2 Register (address = 05h)

4.1BYPASS

是否使用增益放大器，默认使用

4.2GAIN[2:0]

确定增益放大值

4.3DR[3:0]

确定数据传输速率

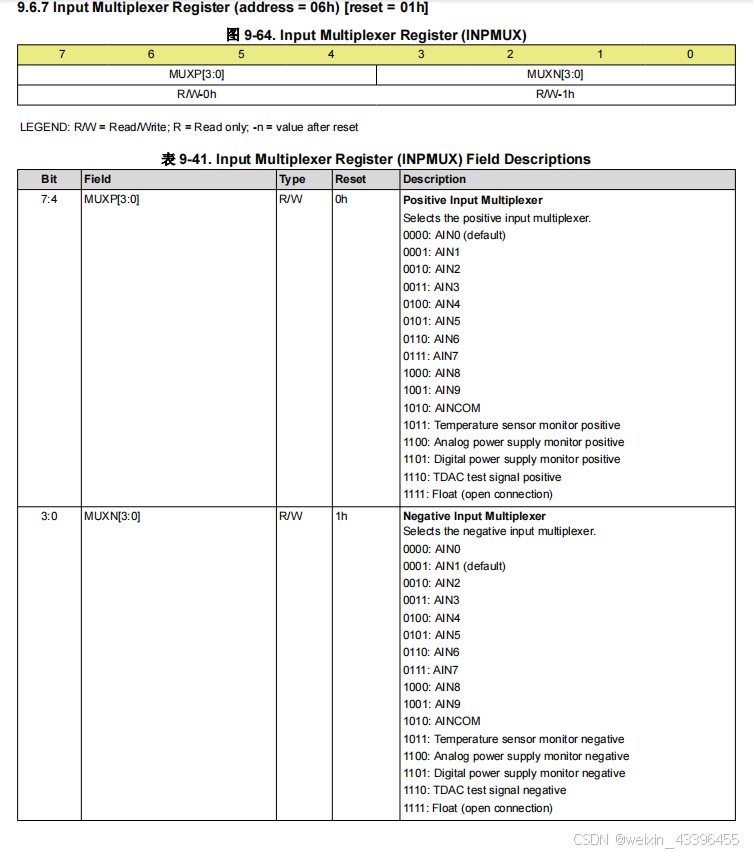

5.Input Multiplexer Register (address = 06h)

输入多路复用器寄存器：确定输入端口

二、命令

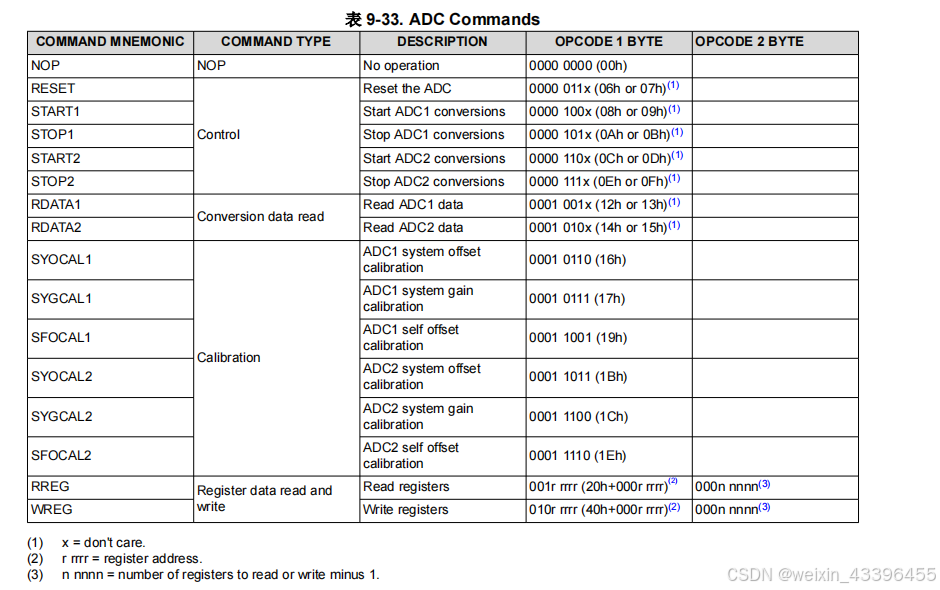

这里主要说明写命令。

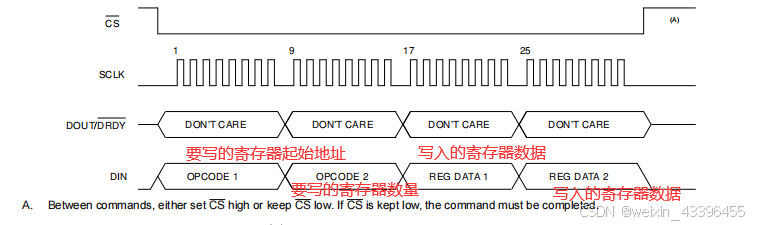

WREG操作码由多个字节组成。

第一个字节指定起始寄存器地址： 010r rrrr，其中r rrrr是起始寄存器地址。

第二个操作码字节是要写的寄存器数量（减1）：000n nnnn，其中n nnnn是要写的寄存器数减1。接下来的字节是要写的寄存器数据。

如果字节数超过最后一个寄存器地址，ADC将忽略数据（地址指针不封装）。将新数据写入某些寄存器会导致重置ADC1或ADC2转换，如在寄存器映射中的ADC重启列中所指定的那样。重新启动时清除先前的转换数据。

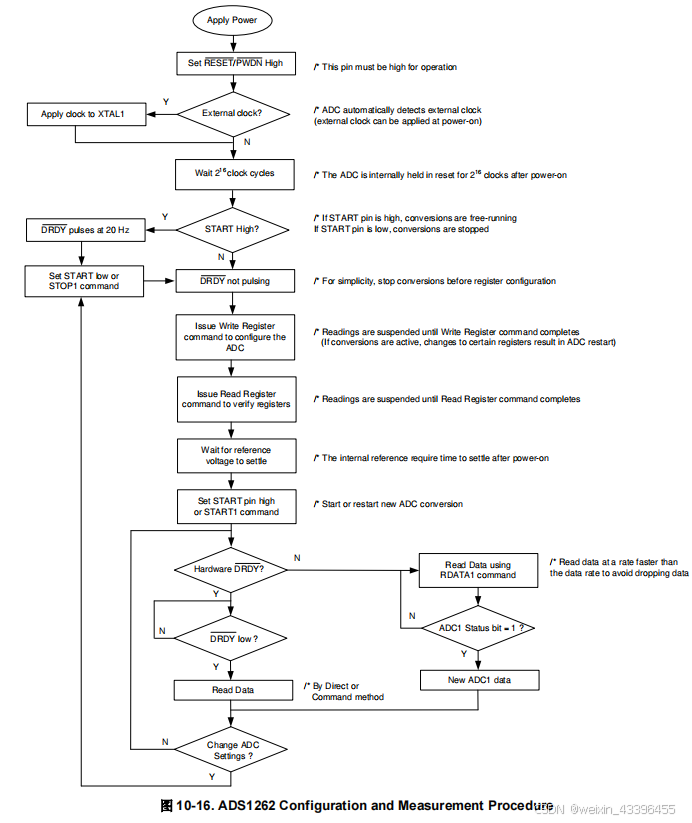

三、初始化设置

四、寄存器校准

偏移自校准命令可校正内部ADC1偏移错误。将ADC1输入多路复用器寄存器（INPMUX）编程到FFh，以在发送命令之前强制打开所有输入连接。当发送SFOCAL1自校准命令时，ADC短路内部PGA输入，然后平均16个读数，以减少转换噪声，以实现精确校准。校准完成后，将将校准结果写入24位偏移校准寄存器（OFCAL[2：0]）。校准后，将输入多路复用器设置为所需的测量通道。在切割模式下禁用偏移校准寄存器。

void ADCCalibration(void)
{
    CS_RESET;
    ADS1262_W(0x46);
    ADS1262_W(0x00);
    ADS1262_W(0xFF);
    CS_SET;
    START_SET;
    CS_RESET;
    ADS1262_W(0x19);
    Delaytime(1);
    CS_SET;
}

五、参考代码

void ADS1262_CONF(void)
{
    CS_RESET;
    ADS1262_W(0x42);/*确定寄存器起始地址*/
    ADS1262_W(0x04);/*确定要写的寄存器数量：4+1=5*/

    ADS1262_W(0x00);/*写寄存器02*/
    ADS1262_W(0x00);/*写寄存器03*/
    ADS1262_W(0x00);/*写寄存器04*/

    ADS1262_W(0x05);/*写寄存器05：PGA Gain:1 ;Data Rate:50SPS*/
    ADS1262_W(0x98);/*写寄存器06*/

    CS_SET;
}
