本文探讨了如何利用K-d Tree（K-dimension Tree）在2D空间中存储和高效查找最近邻数据，通过节点结构和搜索算法实现最近邻搜索。重点介绍了kdTree的构建原理、节点操作和Nearest方法的实现过程。

使用BST存储2D数据有天然的缺陷，只能比较一个维度的信息，从而造成信息丢失。通常使用四叉树（QuadTree，按照空间划分区域）存储2D数据，使用八叉树（OctTree，按照空间划分区域）存储3D数据。
K-d（k-dimension）Tree是以二叉树的形式存储数据的，但它使用特殊的方式划分空间，理论上可以存储多个维度的数据，并且在最近邻搜索算法nearest()上通过剪枝，获得了较高的效率。
下面以2D kdTree为例，多维kdTree在此基础上扩展即可。
满足条件
root节点将整个空间分为左和右（即在这一层按照x坐标来比较）；
下一层的节点按照与上层节点相反的方式划分空间。

Operation

	public void addNode(Node newNode); // 向kdTree添加新的节点
	public Node nearest(double x, double y); // 返回kdTree中距离坐标A（x, y）最近的节点

Node结构

	private int value;
    private double x;  // 节点相对于root节点的坐标
    private double y;
    private boolean direction; // 此节点划分空间的方向， true：左右（x轴），false：上下（y轴）
    private Node left;   // 左子树和右子树
    private Node right;

Nearest(int x, int y)思路
1.先从当前节点（最初是root节点）开始，计算它和A(x, y)的距离，将其和已知的最近节点进行比较;
2.找到当前节点左右子树中较好的一侧goodSide（A所在区域），较差的一侧badSide；
3.在goodSide中进行search，更新最近节点；
4.如果badSide中任何节点的距离都比最近节点大，则略过它，否则search badSide；
注释：
步骤2之所以区分goodSide和badSide是因为从理论上来说，goodSide的一侧大概率存在最近节点；步骤3一定要先于步骤4完成，只有更新了goodSide中的最近节点后，才会对badSide进行有效的剪枝。

java代码

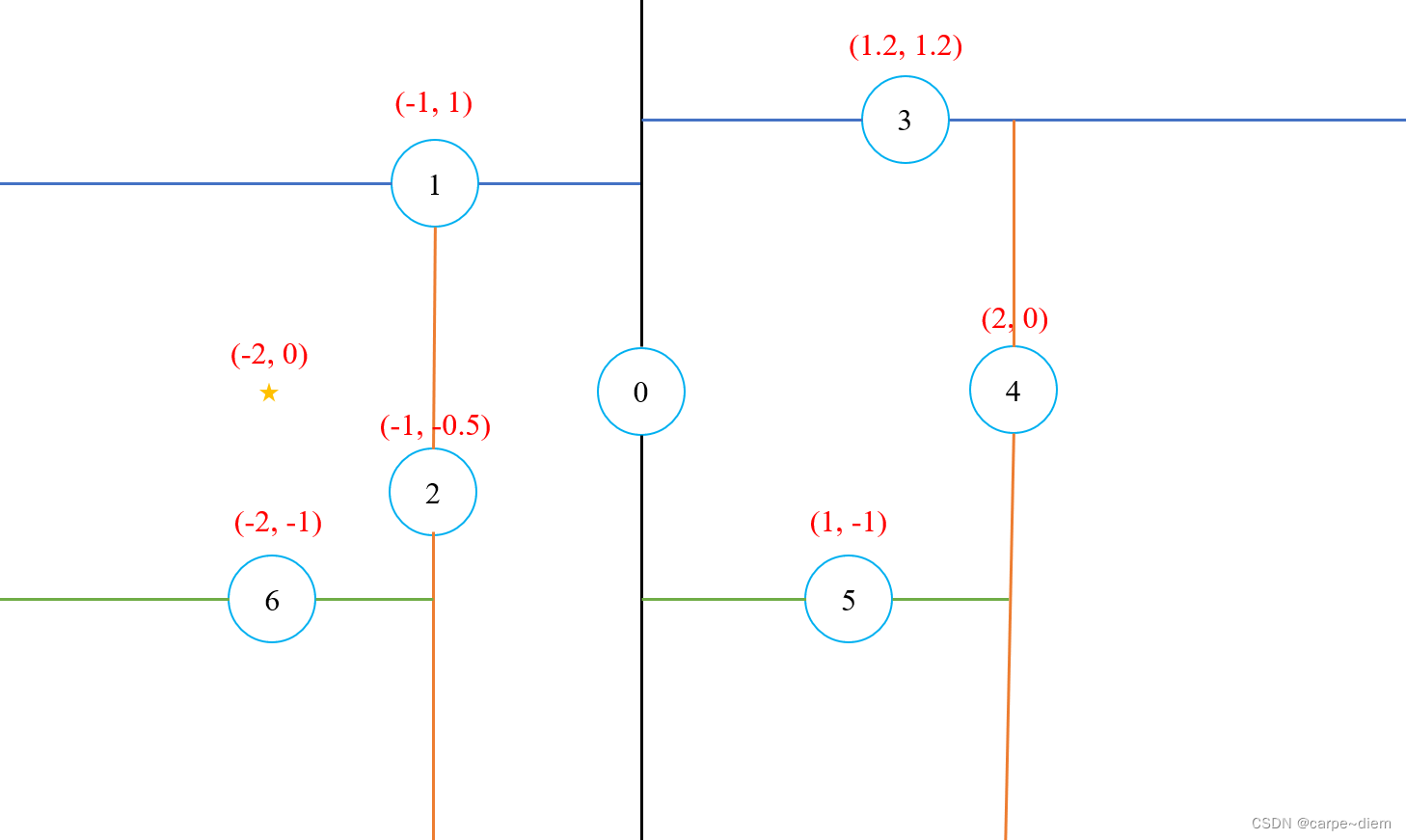

使用如下所示的二维空间节点为例
在这里插入图片描述

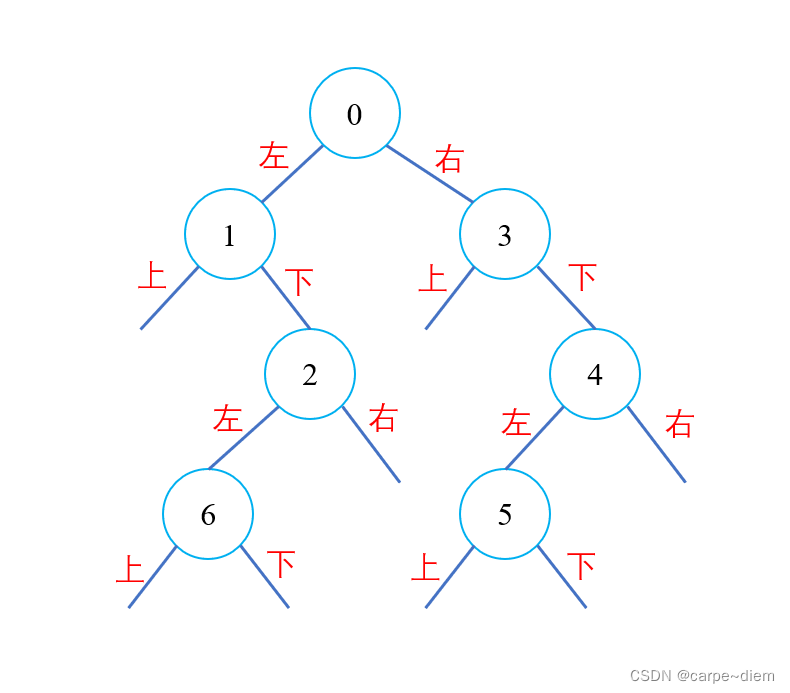

其kdTree的结构如下所示

KdTree.java

public class KdTree {


    /* 2维kdTree
     */
    private Node root;

    KdTree(int value) {


        root = new Node(value, 0, 0, true); // root节点初始化
    }

    public void addNode(Node newNode) {


        /* 向kdTree添加新的节点
         */
        Node curNode = root;
        addNodeHelper(root, newNode);
    }

    public Node nearest(double x, double y) {


        /* 先从当前节点（最初是root节点）开始，计算它和A(x, y)的距离，将其和已知的最近节点进行比较
         * 找到当前节点左右子树中较好的一侧goodSide（A所在区域），较差的一侧badSide；
         * 在goodSide中进行search，更新最近节点；
         * 如果badSide中任何节点的距离都比最近节点大，则略过它，否则search badSide；
         */
        return nearestHelper(root, x, y, root);
    }

    private Node nearestHelper(Node curNode, double x, double y, Node nearNode) {


        if (distance(curNode, x, y) < distance(nearNode, x, y)) {


            nearNode = curNode;
        }

        Node[] sides = get
