5G NR 频率计算解析

网上关于NR 频率介绍的文章不少，但多为直接的规范翻译，而且对于一些关键概念理解都有偏差；下面我会结合实际配置例子来解释下关键概念；

5G在sub6Ghz下有很多band可用，具体到每个band，又可以有不同的频点配置；
5G中引入了频率栅格的概念，也就是中心频点不能随意配置，必须满足一定规律，主要目的是为了UE能快速的搜索小区；其中两个最重要的概念是Channel raster 和 synchronization raster；下面先解释下这两个概念：
Channel raster ：可以理解为载波的中心频点的可选位置；

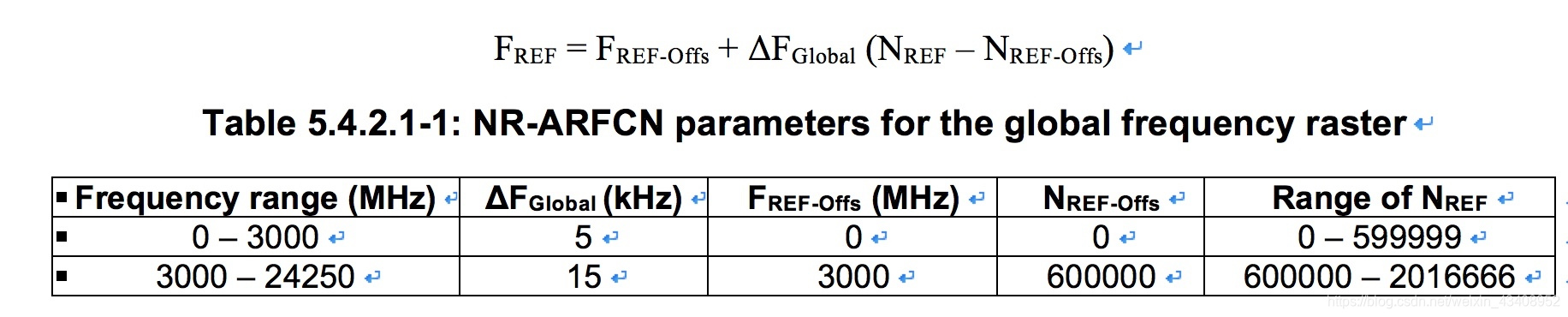

一般频点值都以NR-ARFCN（NR绝对射频频率信道编号）数值间接表示，即下面表格中的Nref，一般在RRC消息中传递的都是这个信道编号，如果需要知道具体代表的频率值， 参考下面公式中的频率Fref 的计算：

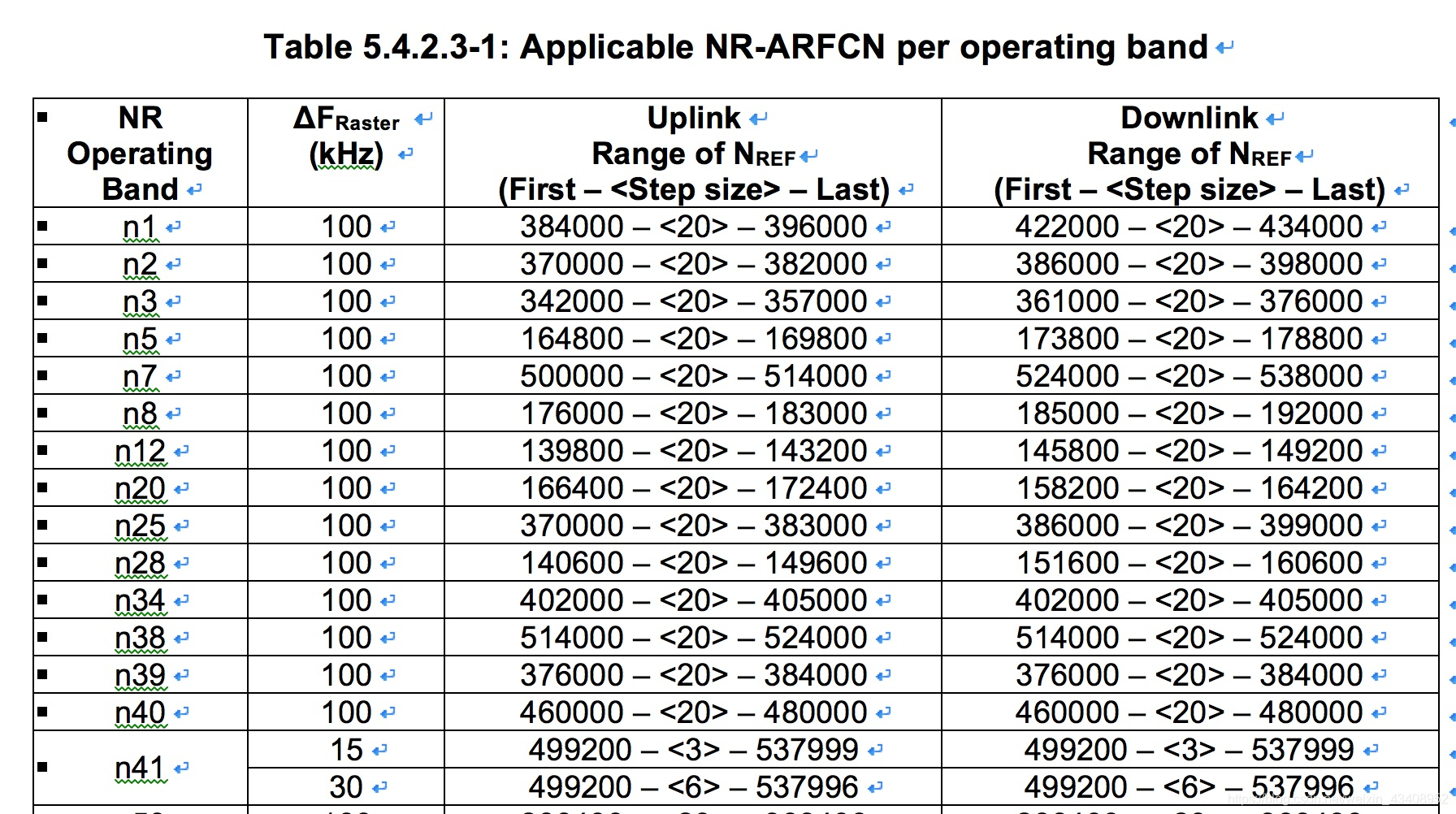

前面提到中心频点不能随意选，需要按照一定起点和步长选取，具体要求参见下面表格：
比如对n40，步长是20，换算出对应的频率的步长是20Fglobal=205=100Khz
Fglobal取值为5，参见上面表格；
n40对应的频率范围：
460000 * 5Khz = 2,300,000KHz ~ 480000 * 5KHz=2,400,000Khz
在这个范围内，中心频点必须按照100Khz的步长选取；

synchronization raster可以理解为SSB块的中心频点可选位置；也是为了让UE更快速的找到SSB；5G里面SSB的中心和载波的中心不需要重合；

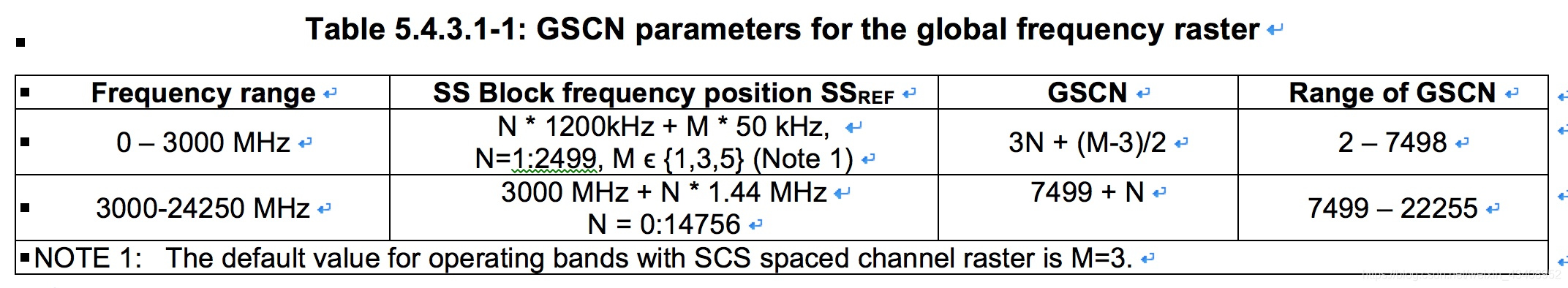

参见下面表格，SSB的中心频率即下表中的SSref；也是按照一定规律步进的；
SSB的中心频率一般也是通过GSCN的编号值间接表示的，方便消息传递；

NSA里，基站会通过RRC重配置消息通知UE关于频点的信息，帮助UE快速搜索到目标小区；
下面通过具体例子看下如何通过频点信息换算出载波的中心频点和SSB的中心频点值：
例如我们从RRC重配置消息了看到：
frequencyInfoDL=[absoluteFrequencySSB= 504990 frequencyBandList=[FreqBandIndicatorNR=41]
absoluteFrequencyPointA=503232
scs_SpecificCarrierList=[SCS_SpecificCarrier=[offsetToCarrier=0 subcarrierSpacing=kHz30 carrierBandwidth=273]

NR=band 41，是小于3Ghz的band，可以套用上面表格5.4.2.1-1对应的第一列的参数；

carrierBandwidth=273，代表载波里面是273个RB，273RB * 12 * 30Khz = 98.280Mhz，并没有完全占满100Mhz带宽，因为两边需要留出保护带宽（guard band）。
subcarrierSpacing；代表子载波间隔是30Khz；每个RB有12个子载波

absoluteFrequencyPointA=503232：代表公共参考点A，这个参考点是273个RB的第0个RB，也就是RB0的第0个子载波的中心点**；注意不是边沿（edge），很多网上文章都理解为edge；
（参见38.211 定义absoluteFrequencyPointA for all other cases where absoluteFrequencyPointA represents the frequency-location of point A expressed as in ARFCN）
（The center（中心） of subcarrier 0 of common resource block 0 for subcarrier spacing configuration coincides with ‘point A’.）

absoluteFrequencyPointA=503232 = 503232*5Khz = 2,516,160Khz

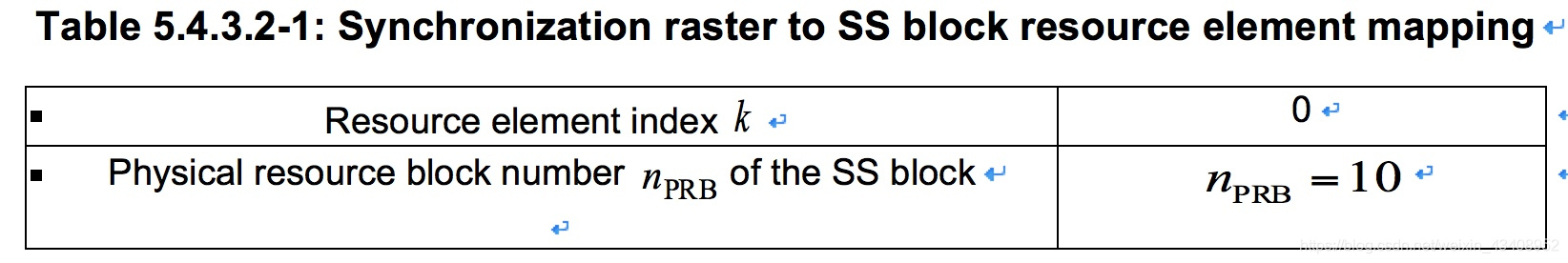

**absoluteFrequencySSB= 504990 ** 代表SSB块的中心频点；也不是SSB块的绝对的中心（1/2处），SSB块是20个RB，共计20*12=240个子载波；absoluteFrequencySSB对应于第10个RB（从0编号）的第0号子载波的中心，也就是和绝对的中心偏了半个子载波；在这个例子中是30/2=15Khz；

absoluteFrequencySSB= 504990*5Khz = 2,524,950Khz

也就是SSB中心位于2,524,950Khz；

那么整个载波的中心频点在哪里呢？

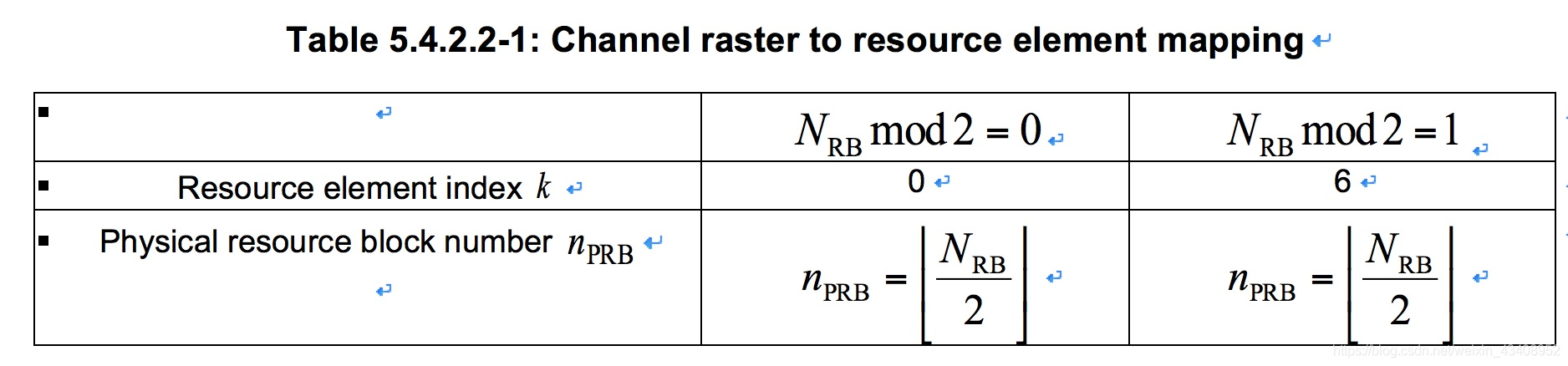

参见下表：整个载波的中心频率位置和RB总数有关系；
这个例子中RB总数是273个，为奇数，中心频点对应的RB是273/2向下取整，即RB136（从0编号），子载波6（从0编号）；也就是中心频点在RB136的子载波6的中心（注意不是边沿edge，所以也不在273个RB的绝对中心（1/2处），偏移了半个子载波，但确实是整个100Mhz的绝对中心）；
那么中心频点具体频率值计算可以从公共参考点A（2,516,160Khz）为参考点：
2,516,160Khz + 1361230Khz +6*30= 2,565,300Khz

SA里面，point A和SSB的相对位置关系是另外一套参数确定：

offsetToPointA poin A 和 SSB的0号RB0号子载波相差的RB数量；注意offsetToPointA的单位是RB，对应的子载波是15Khz（对于FR1 sub6Ghz）（for a PCell downlink represents the frequency offset between point A and the lowest subcarrier of the lowest resource block overlapping with the SS/PBCH block used by the UE for initial cell selection, expressed in units of resource blocks assuming 15 kHz subcarrier spacing for FR1 and 60 kHz subcarrier spacing for FR2）;

poin A 和 SSB的0号RB0号子载波相差的RB数量不一定正好差整数个RB，可能还会差出几个子载波；Kssb就表示还差出几个子载波；

所以poin A 和 SSB的0号RB0号子载波相差的频率等于offsetToPointA+Kssb；

比如上面例子中，可以知道SSB中心和point A相差了2,524,950Khz-2,516,160Khz = 8790Khz
那么对应于SSB的0号RB的0号子载波和point A相差：
8790-10 * 12 * 30Khz = 5190Khz
换算为RB（15Khz的子载波）数量：5190/（12 * 15）=28.83333
取整后为28RB，也就是offsetToPointA=28RB（15Khz的子载波）
Kssb = （5190Khz - 28 * 12 * 15Khz）／15Khz = 10（15Khz的子载波为单位表示）

下面再看下两边的guard band是多少？
前面提到273个RB，273RB1230Khz = 98.280Mhz，并没有完全占满100Mhz带宽，因为两边需要留出保护带宽（guard band）。
上面例子载波的中心频点 2,565,300Khz，载波的下边沿是2,565,300Khz-50Mhz = 2515300Khz
pointA的值为2,516,160Khz，point A所在子载波的下边沿是2,516,160Khz - 30Khz／2=2,516,145Khz。
所以左侧的guard band = 2,516,145Khz - 2515300Khz = 845Khz
右边的guard band = 100Mhz - 98.280Mhz -845Khz = 875Khz
