ArcGIS你真的学透了吗？（取色器、椭球面积、主目录、编辑工具、注记、压缩算法等）

本文链接：https://blog.csdn.net/weixin_43416590/article/details/147602113

从本科到研究生到工作，也是学习使用了多年的ArcGIS，尽管研究生期间就经常使用ArcGIS Pro了，但是近期工作中才发现自己仅仅了解了ArcGIS10.2-10.8的部分功能，很多功能都没有接触使用。

尽管ArcGIS Pro相对于ArcMap更加强大，很多人尤其是科研工作者说ArcMap已经不更新了、很快会被淘汰，但是我认为距离淘汰ArcMap还需要很长一段时间，所以去持续学习ArcMap提高工作效率也是很有必要。

相比于Pro，ArcMAP打开小的工程文档更加便捷迅速，对于电脑要求更低，很多公司和单位的电脑还是Win7系统，根本不具备Pro的运行条件。基层的自然资源、水利、农业、交通等部门，本来科班出身的就不多，业务能力也一般，如果再让他们学习QGIS或者ArcGIS Pro，那几乎是重大摧残。

虽然我是GIS专业毕业，但是也没有系统性学习ArcMap，本科期间老师们的培养模式更多的是以某个实验案例来练习，以练代学，这种方式确实能够快速上手，但是近期看来几个ArcMap教学视频，才发现自己很多基础功能也没真的会用。相比之下，自己更像是野路子出身，而一些其他非GIS专业的学生倒是通过网上的视频系统学习了ArcGIS基础操作等。

近期看了几个ArcGIS 10.x系列的教学视频，确实查缺补漏了不少知识点，包括：椭球面积计算，要素构造工具条、高级编辑的使用，高级注记功能，加权总和，影像压缩等方面。如果小伙伴有时间的话，也可以再看一下这几个视频合集：

【橡树叶2019 ArcGIS制图及出图基础篇】 https://www.bilibili.com/video/BV1kE411w7qY/?share_source=copy_web&vd_source=8a46fdcbfaf8df0abad95d6cda51a55b;

【橡树叶2019 ArcGIS制图及出图进阶篇（更新中…）】 https://www.bilibili.com/video/BV1ng4y1B7Gd/?share_source=copy_web&vd_source=8a46fdcbfaf8df0abad95d6cda51a55b;

UP城规君的个人空间-UP城规君个人主页-哔哩哔哩视频 https://space.bilibili.com/481587736/lists/358548?type=season。

1：取色器

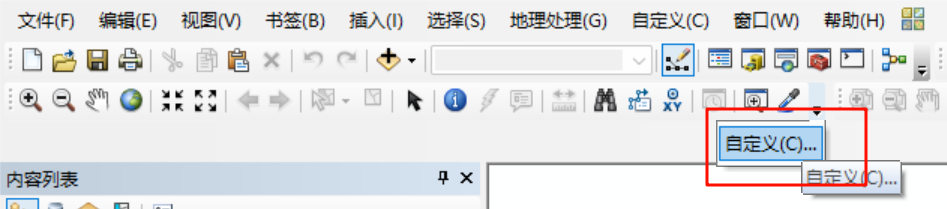

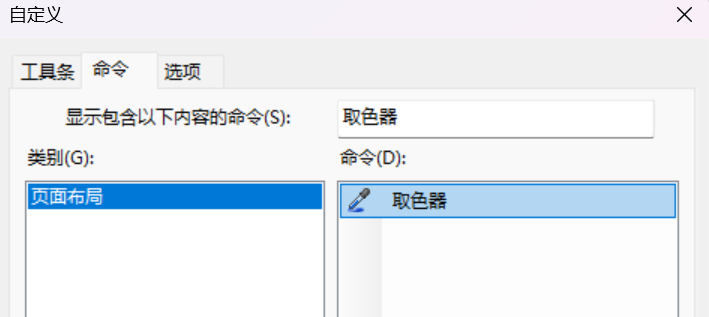

布局工具条打开自定义，找到取色器命令，拖拽到布局工具条。

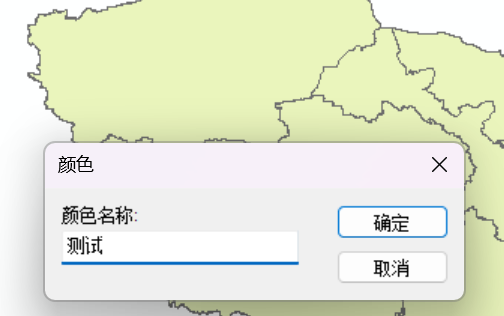

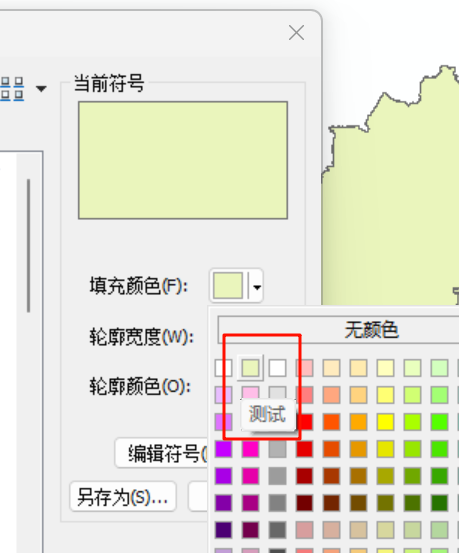

使用取色器点击视图窗口某个想要的颜色，会提取RGB值，可以对颜色名称重命名，默认名称是RGB三值。打开颜色面板，能够看到重命名后的颜色出现在颜色面板中。

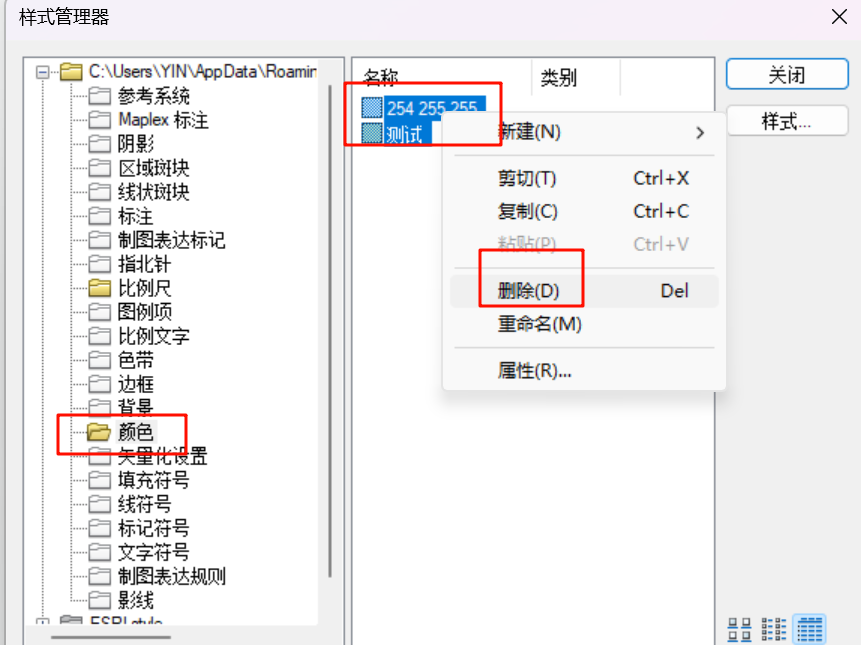

如果要删除取色器自定义的颜色，需要在样式管理器–颜色中删除。

2：椭球面积

计算投影面积很多人都会，有的是直接在数据库中使用的Shape_Area字段，有的是新建字段通过计算几何实现，但是这两种都是投影面积，并不是椭球面积。在科研中，使用投影面积为主，因为简单方便，投影面积和椭球面积存在一定的差别，但是科研无落地性，可以不考虑。

但是在实际工作中，更多的是要用椭球面积。椭球体面积计算在网上众说纷纭，三调图斑中的椭球体面积是测量计算的，我们使用软件计算的椭球面积是特定高斯克吕格投影带下，多多少少会有误差的。

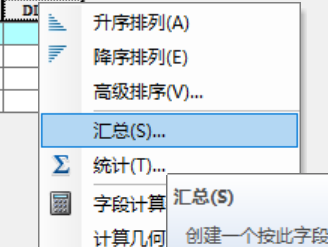

三调技术规程中的椭球面积计算我是直接看不懂，上学期间大地测量学整个迷迷糊糊，所以椭球面积计算是通过字段计算器实现，使用Python代码计算。

计算椭球面积：!shape.geodesicArea!
设置特定面积单位需要使用@符
计算椭球面积（平方米）：!shape.geodesicArea@SQUAREMETERS!
未测试公顷和平方公里的代码，计算椭球面积（公顷）：!shape.geodesicArea@hectare!
计算椭球面积（平方公里）：!shape.geodesicArea@SquareKilometers!

当然理论上使用平方米和其他单位进行互相转换也可以，例如：!shape.geodesicArea@SQUAREMETERS!/10000就是以公顷为单位。此外，还可以使用round函数进行四舍五入到特定小数位数操作。

3：修改主目录

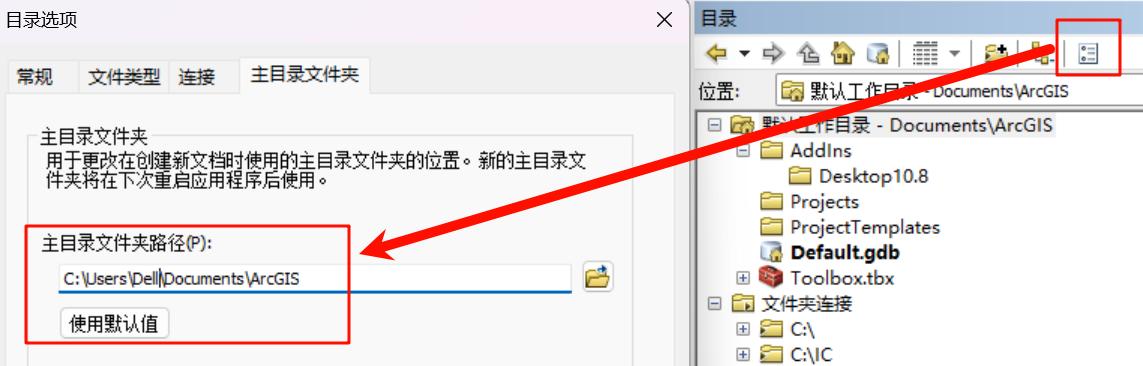

ArcGIS默认的主目录位于C盘Documents路径下，如果要修改默认的存储路径等，也可以修改主目录文件夹的位置。

4：编辑工具

几乎每一个使用过ArcGIS的人都用过编辑工具，用来编辑、新建、删除图层等，但是编辑工具除了基础的功能外，还有很多快捷方面的功能或者浮动工具条，包括：要素构造工具条、

（1）要素构造工具条

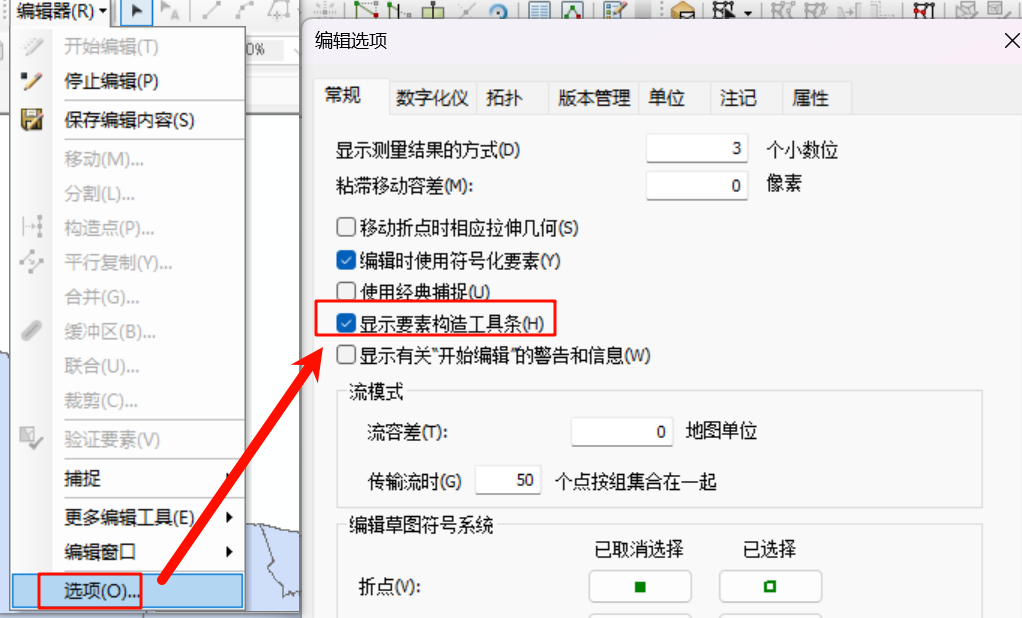

启动ArcMap编辑器，下拉菜单中找到选项，勾选启动要素构造工具条。

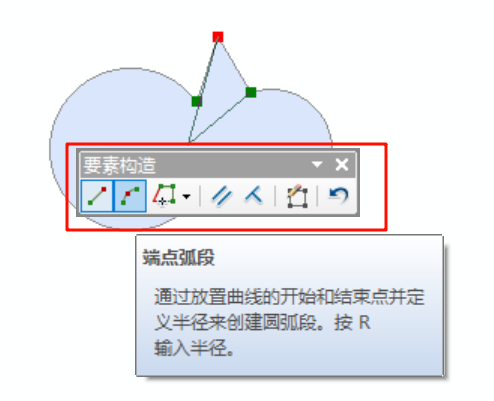

在我们启动这个工具条后，在创建要素时，会自动浮现该工具条。工具条几个工具分别是：画直线工具、画圆弧工具、追踪工具、平行线工具、垂直线工具、完成草图（与鼠标左键双击效果相同）和撤回选项，这几个工具看名字就知道干啥的，并且选中时会弹出工具用法介绍等，能够很方便我们的制图。

（2）自动完成面/自动完成手绘

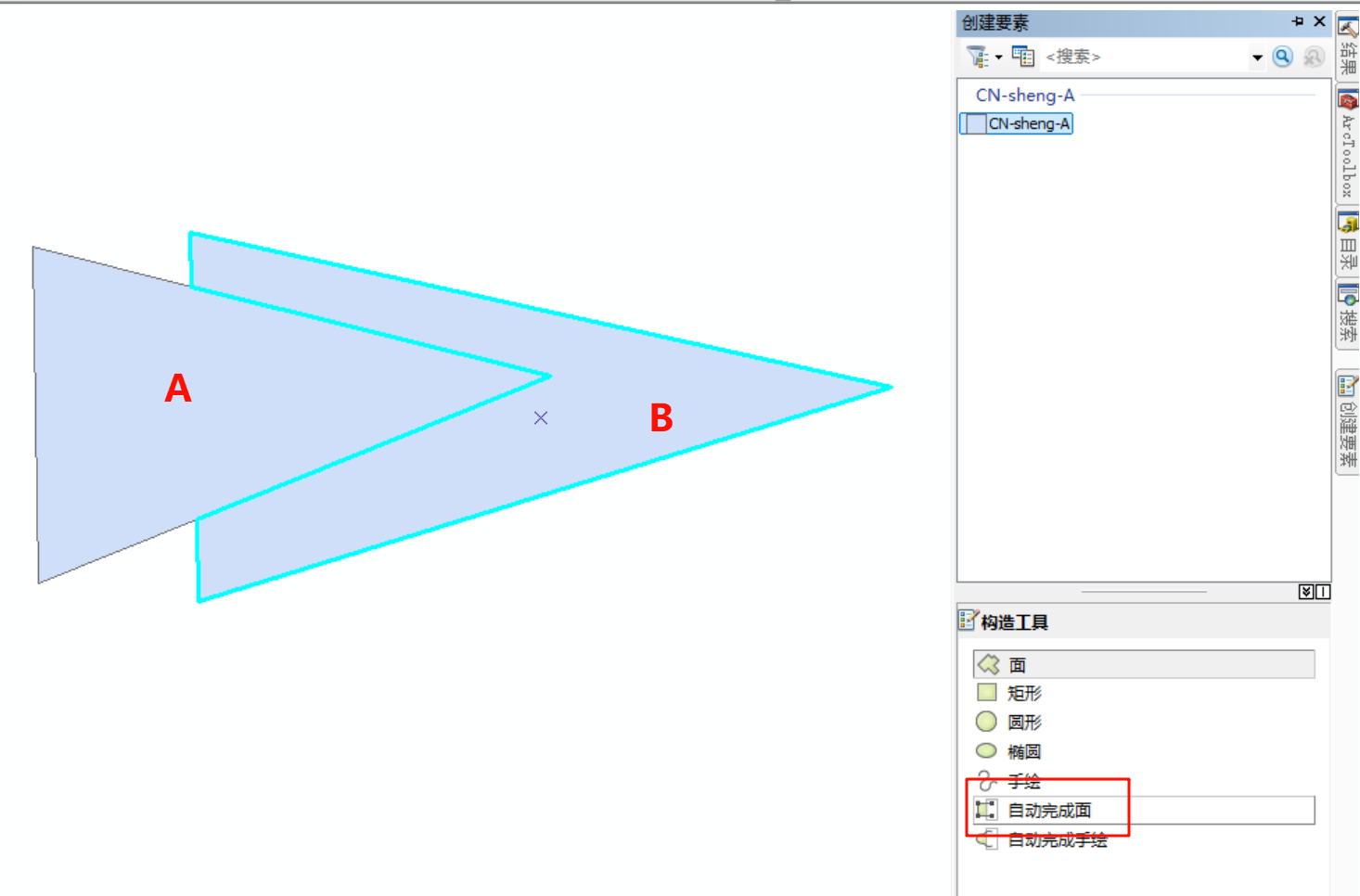

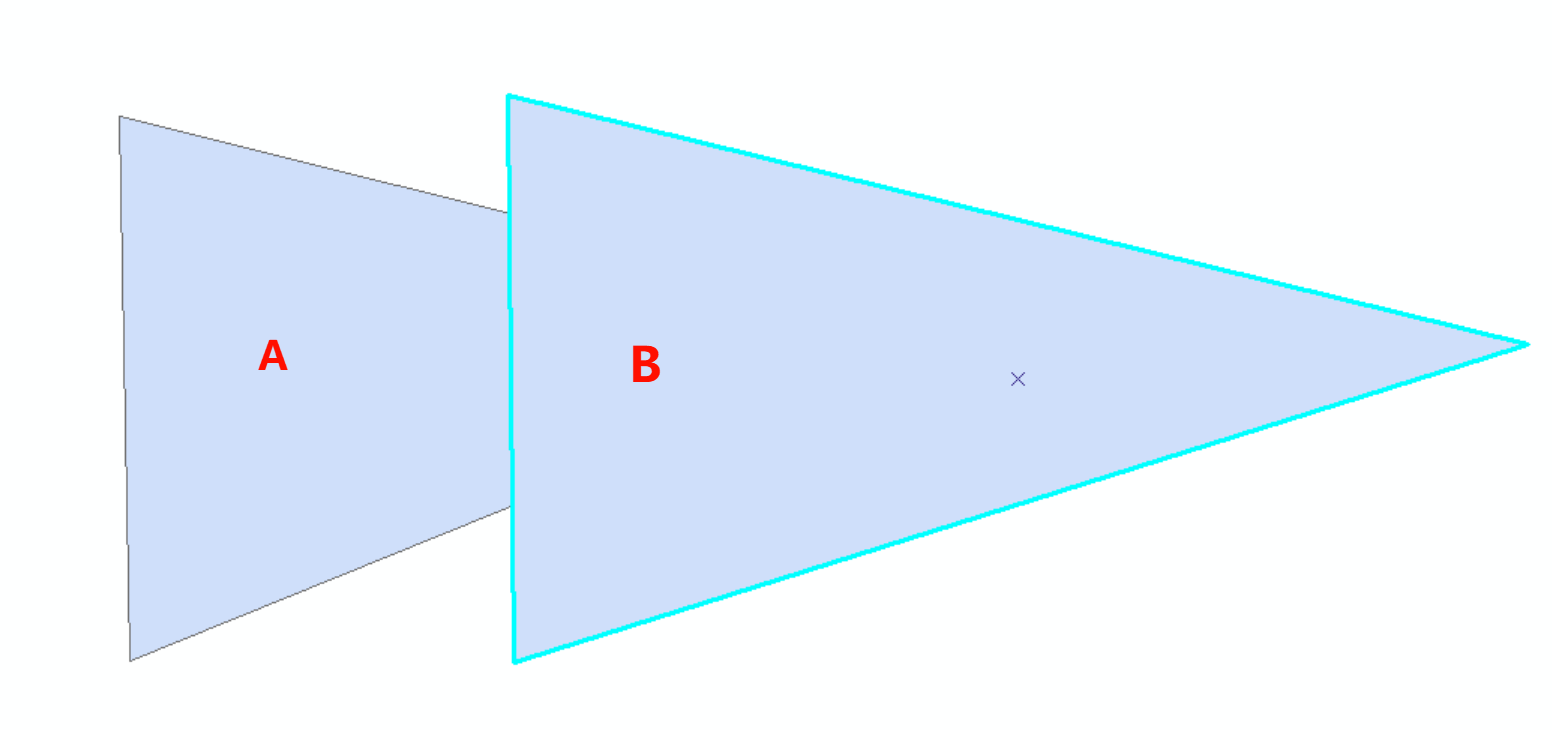

虽然经常使用创建要素窗口内的工具，但是基本只使用创建多边形，而构造工具里的自动完成面工具能够自动消除重叠部分，例如原本有一个三角形A，我们使用构造工具里的面，画了三角形B，那么三角形A和B就会有重叠。

如果我们使用自动完成面，那么新画的三角形B就会自动被裁剪为一个多边形，图形A和B没有重叠部分。

（3）组织模板

在一些数字化任务中，进行地类要素的创建，在我上学阶段老师教授的是抠图斑方法，先使用一个图斑将整个区域覆盖，再使用编辑工具条里面的裁剪面要素工具，采用切割图斑的方式抠出每一个图斑，在抠图过程中还需要打开属性表，一边抠图一边添加属性值。这样能够避免产生缝隙等拓扑错误。

我在看网上的视频过程中发现自动完成面工具+组织模板直接画图斑的方法也不错。自动完成面工具能够避免产生重叠或者缝隙，组织模板能够免于打开属性表，不需要再次输入属性。

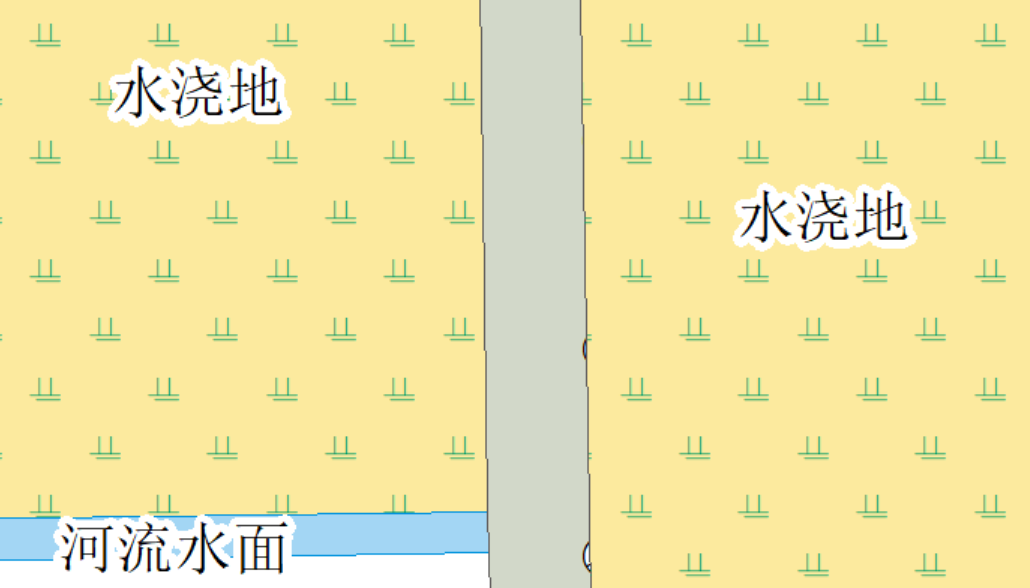

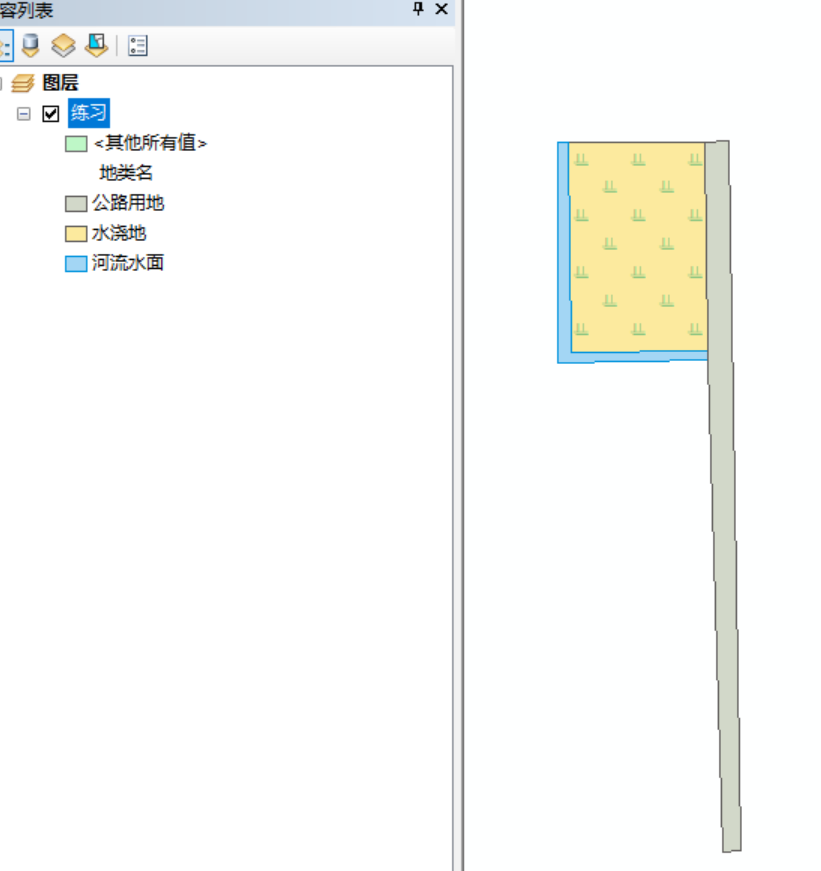

例如已有一个数字化任务，首先对区域内的每个地类进行了一次数字化，该任务仅仅涉及三类地类，效果如下：

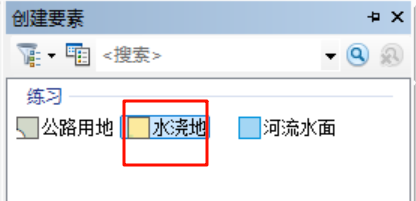

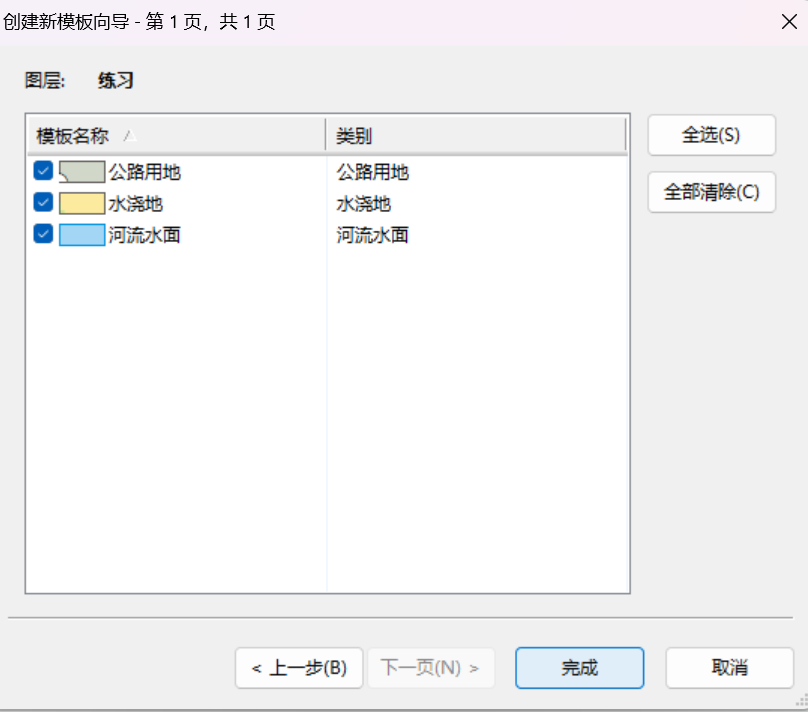

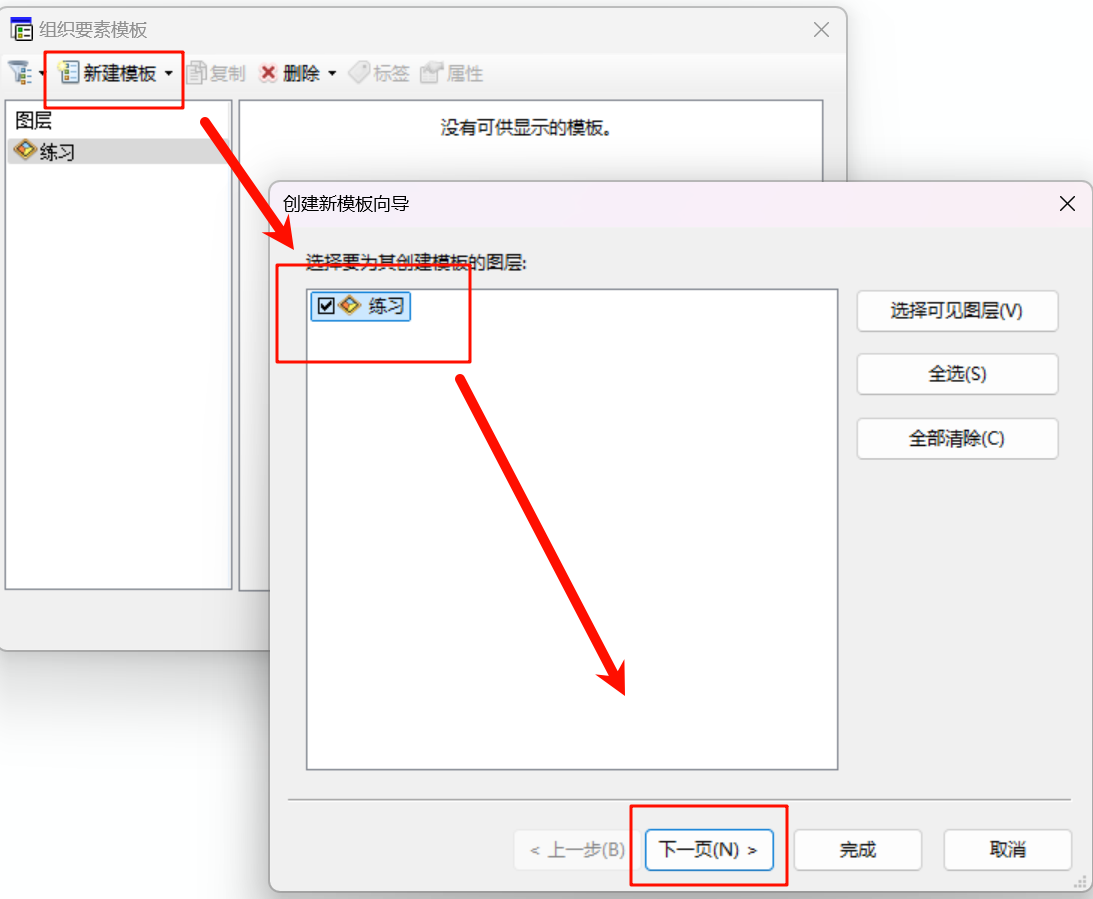

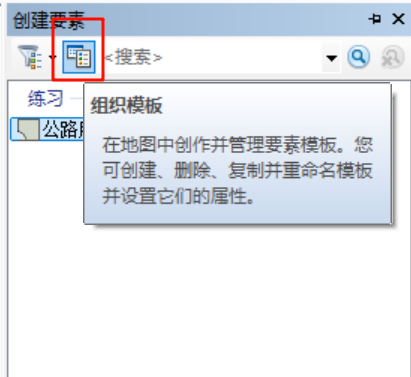

我们可以将该三类地类添加到组织模板中，在创建要素工具栏中，找到组织模板，打开组织模板面板，新建模板，将这三类地类添加到模板中。

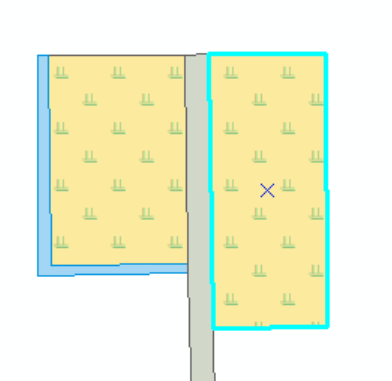

接下来就可以直接使用模板进行图斑绘制，例如再勾画一块水浇地，结合自动完成面工具，先选中水浇地模板，再点选自动完成面工具，再去勾画水浇地图斑。

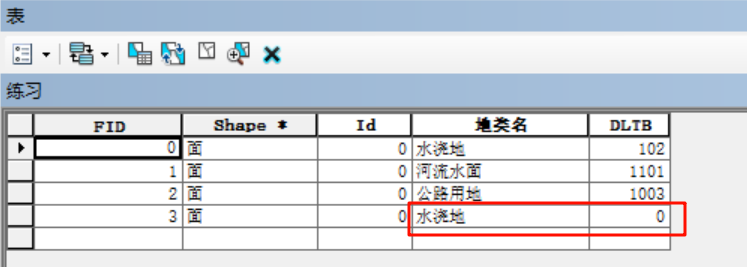

这样新勾画的图斑就自动成为了水浇地样式，并且其属性表中的类型字段信息与水浇地类型信息一致，不需要再打开属性表添加水浇地等信息。

但是需要注意的是，这种方式仅仅自动添加了一个字段，我这里是用的地类名做的样式，然后模板也是展示的地类名，新建的图斑属性表中也就仅有地类名信息，其他的属性表信息还需要填充，例如与地类名对应的编码、用途信息等。

（4）属性查看方式

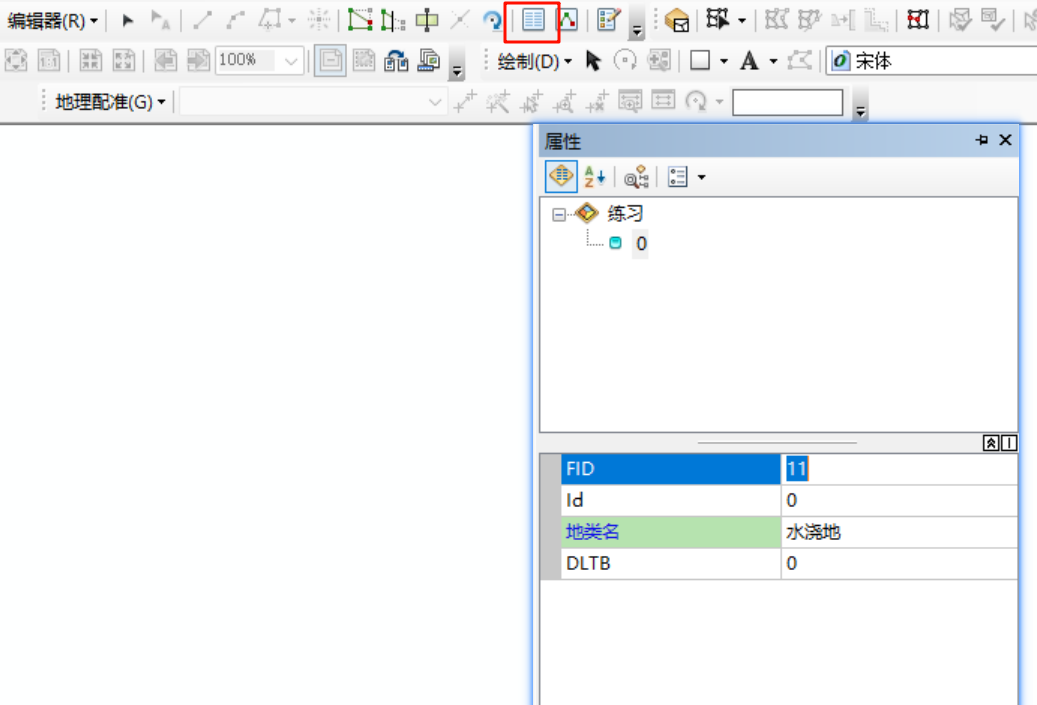

查看或编辑图斑属性的方式有多种，我们常用的是打开属性表查看，使用布局工具条的识别工具（蓝底白色叹号）查看，这里介绍的是使用编辑工具条里的属性工具。我自己几乎没有打开过这个工具，这个工具的方便之处是可以在图上点选某个图斑后，查看或修改属性，但是不方便之处是需要图层处于编辑状态。

（5）高级编辑

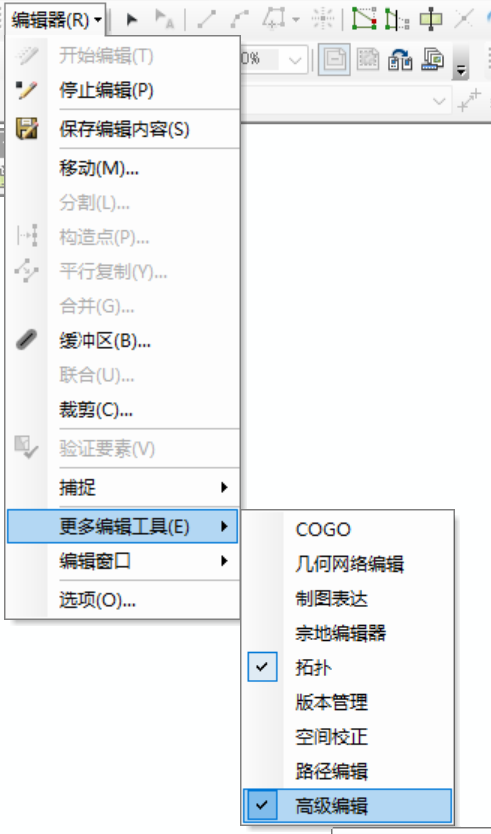

编辑器下拉可以打开更多编辑工具，找到高级编辑工具条，并勾选。除了高级编辑工具条外，还可以看到其他编辑工具，这些我没深入了解。

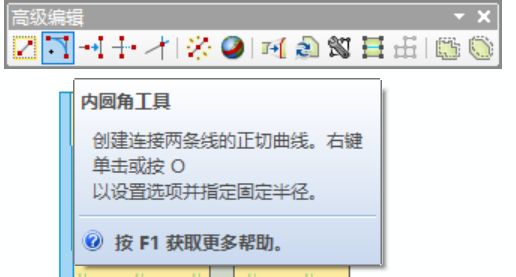

高级编辑工具条包括了多个工具：复制要素工具、内圆角工具、延申工具、修剪工具、线相交、拆分多部件、构造大地要素、对齐至形状、替换几何工具、构造面、分割面、打断相交线、概化、平滑。工具都提供了相关的使用简介，例如点选内圆角工具后，使用O快捷键打开选项。使用构造面工具，将线要素构建到面要素。

5：添加注记

在布局页面添加注记有多种方式，最简单且功能全面的方式直接打开图层属性中的标注，此外还可以通过绘图工具条添加注记、使用注记要素类。

（1）图层属性-标注

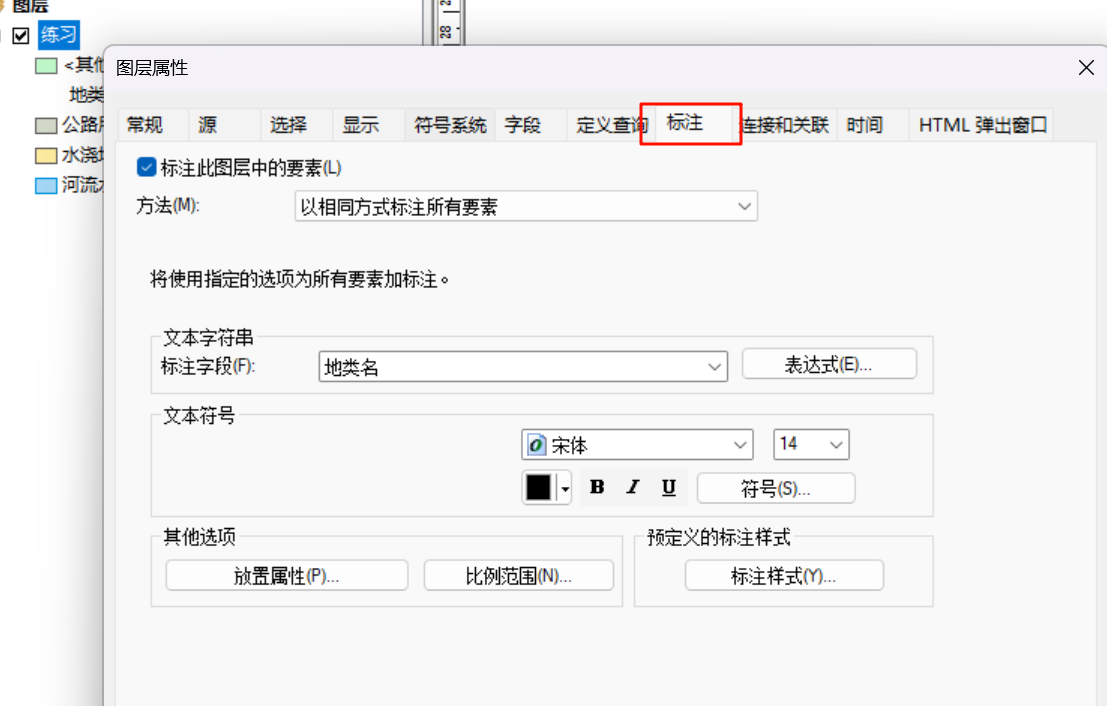

使用图层属性中的标注，能够标注图层中的要素，这种方式最常用，可以设置标注的字段、字体字号、位置和样式等。

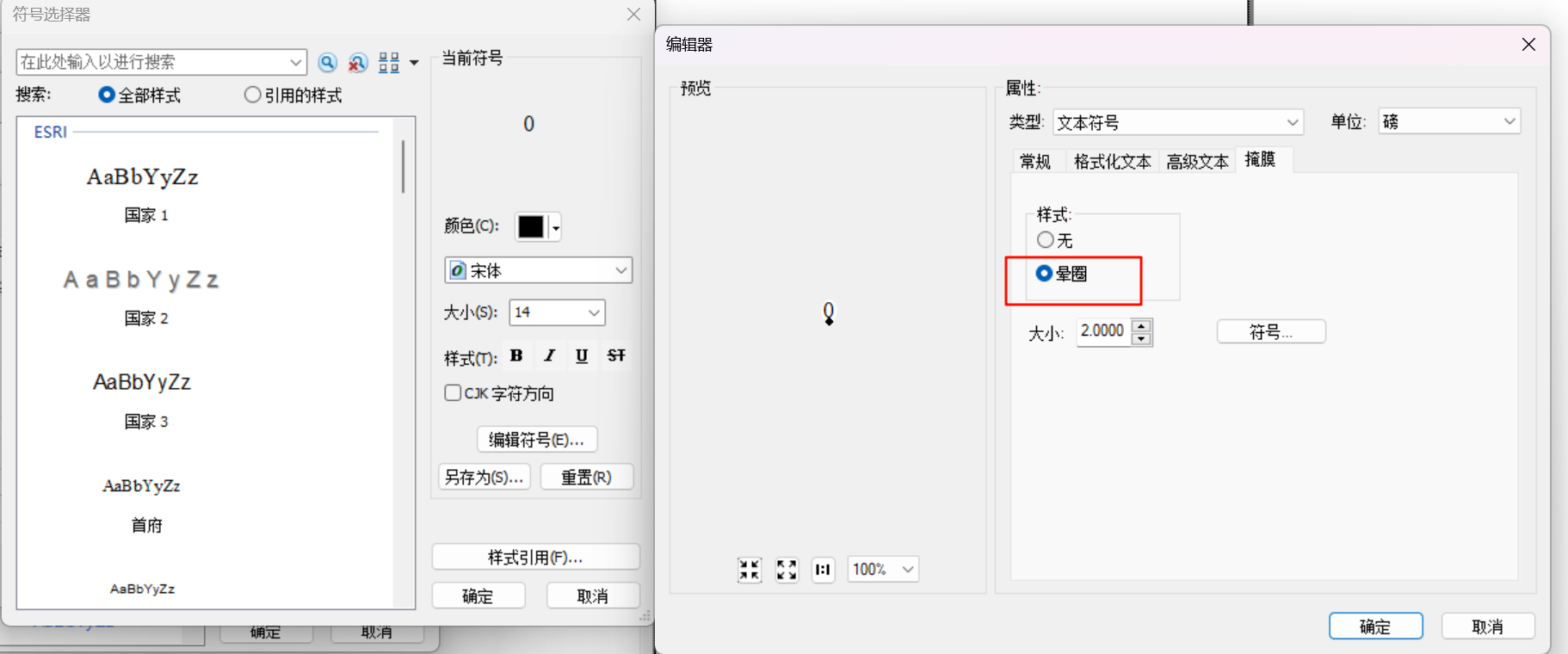

除了常用的功能外，可以通过修改文本符号的方式，为文本添加晕圈。

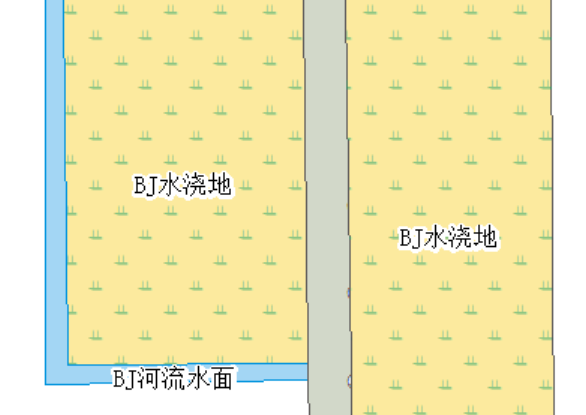

效果如下：

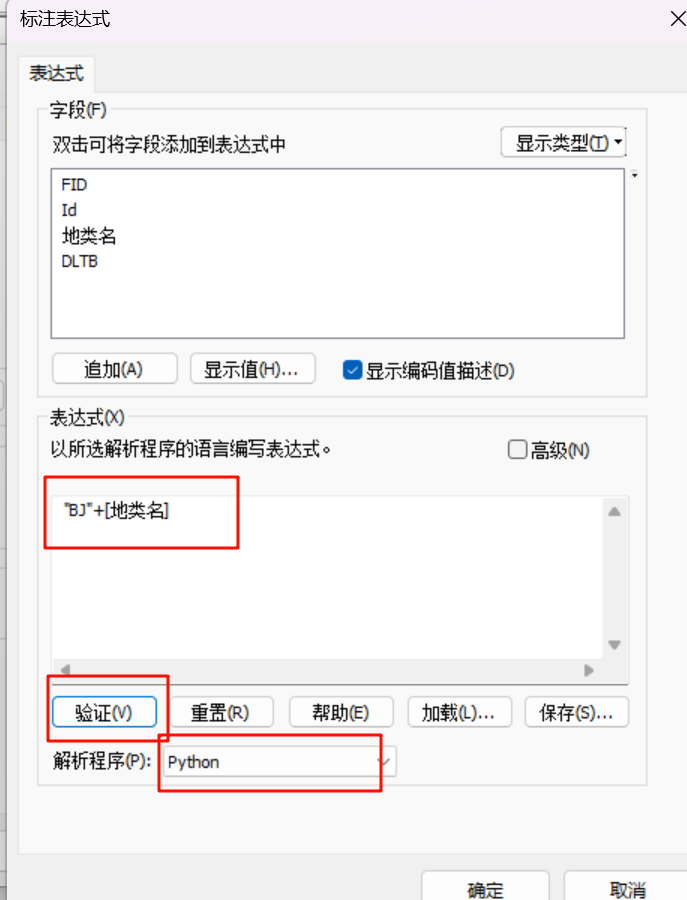

此外，还可以使用表达式添加高级的标注信息。例如在每个地类前面加上地点名称BJ，可以使用Python或者VB、JS。我这里只能添加英文，如果添加中文前缀会报错：UnicodeDecodeError:ascii'codeccan't decode byte Oxe6inposition0
ordinal not in range(128)。我查看了该矢量的CPG问卷，发现编码是UTF-8，说明该矢量文件编码没有问题，那这个问题就很可能是与我的arcgis默认的编码环境有关，如果解决这个问题需要修改编码环境。

其他更加全面的功能，可以在用的到的时候再查询官网：构建标注表达式—ArcMap | 文档https://desktop.arcgis.com/zh-cn/arcmap/latest/map/working-with-text/about-building-label-expressions.htm。

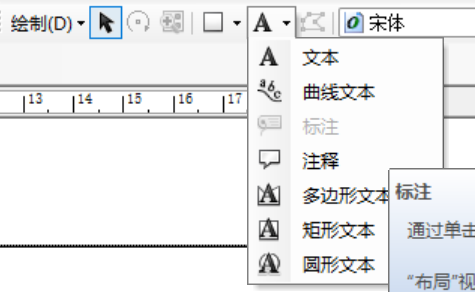

（2）使用绘图工具条

可以使用绘图工具条里面的文本工具添加标注信息等，但是这种方式较为繁琐。

（3）使用注记要素类

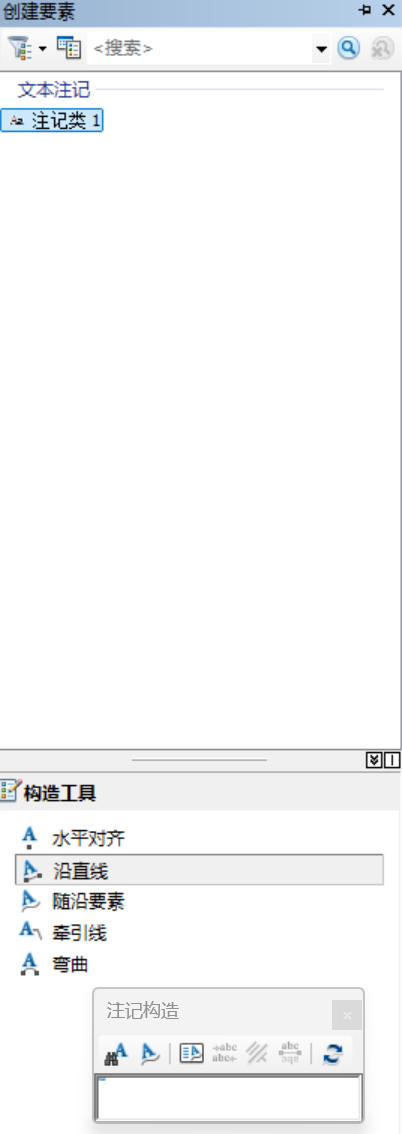

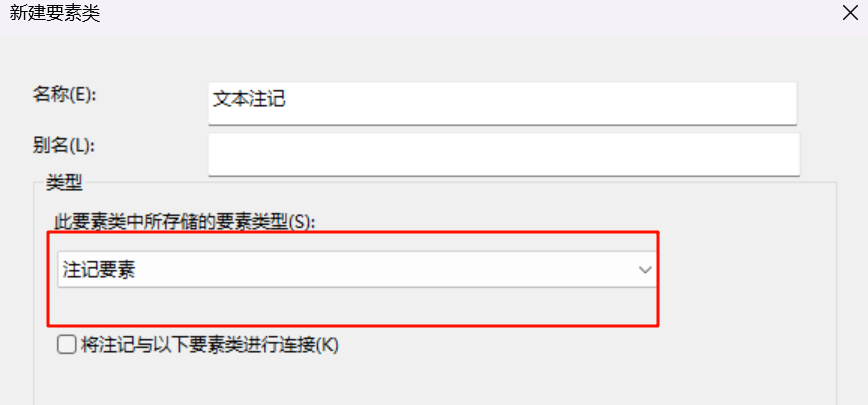

直接新建注记要素（需要在数据库中），使用注记要素添加注记信息。

6：影像压缩算法

在配准完成导出等操作时，需要注意设置压缩算法，这样能够减少文件的大小。具体内容可以参考官网：**栅格压缩—ArcMap | 文档**https://desktop.arcgis.com/zh-cn/arcmap/latest/manage-data/raster-and-images/raster-compression.htm。常用的压缩算法包括LZ77、LZW等。

压缩	有损或无损	注意事项
LZ77	无损
JPEG	有损	可定义压缩质量
JPEG 2000	有损或无损	可定义压缩质量
PackBits	无损	仅适用于 TIFF
LZW	无损
RLE	无损
CCITT GROUP 3	无损	仅适用于 TIFF
CCITT GROUP 4	无损	仅适用于 TIFF
CCITT (1D)	无损	仅适用于 TIFF
无	无数据压缩

LZ77（默认）是一种无损压缩。这种压缩可保留所有栅格像元值。LZ77 与 PNG 图像格式的压缩算法相同，类似于 ZIP 压缩。由于无损压缩会保留所有像素值，因此只能压缩文件大小比较低（如 2:1 或 3:1，具体取决于数据）的栅格数据。反之，有损压缩可以压缩该比值较高（如 20:1）的栅格数据集；但有损压缩不会保留每个像素的精确值。有损压缩适用于栅格数据集仅为背景图像的 GIS 项目，而通常并不适用于栅格分析。

LZW（Lempel-Ziv-Welch） 是一种无损压缩算法，通过构建动态字典（字符串到编码的映射表）来减少数据冗余。它的压缩效率没有特别高，但也较为通用。
