ADC采样时间、采样周期、采样频率计算方法

ADC采样时间、采样周期、采样频率计算方法

一、概述

采样周期：ADC转换就是输入模拟的信号量转换成数字量。读取数字量必须等转换完成后，完成一个通道的读取叫做采样周期。为了不让被采信号失真，必须满足采样定理，采样周期必须大于信号周期的2倍，工业上必须是5倍。采样周期一般来说=转换时间+读取时间，而转换时间=采样时间+12.5个时钟周期。

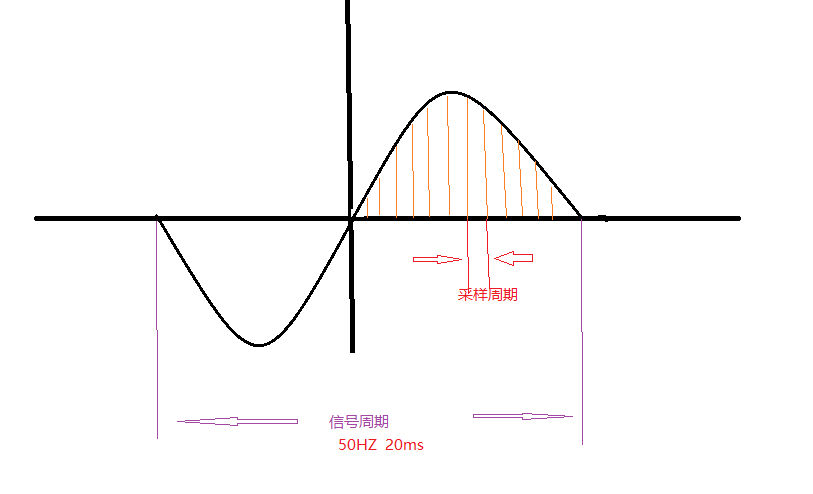

采样间隔：就是图上画的间隔。
采样率: 就是采样频率，f=1/T，就是采样周期的倒数

采样时间：通过寄存器告诉STM32采样模拟量的时间，设置越长越精确。

二、STM32 ADC采样频率的确定

ADCCLK通常是由“AHB分频”->“HCLK(MHz)”->“APB2分频”->“ADC分频”得到的，ADC使用若干个ADC_CLK周期对输入电压采样，采样周期数目可以通过ADC_SMPR1和ADC_SMPR2寄存器中的SMP[2:0]位而更改。每个通道可以以不同的时间采样，就是设置采样周期SampleTime。
总转换时间如下计算：
TCONV(转换时间) = 采样时间(设置采样周期SampleTime)+ 12.5个周期，其中12.5个周期是采集12位AD时间是固定的。
采样时间周期类型：
000：1.5周期 100&
