“用Android复刻Apple产品UI”(3)—优雅的数据统计图表

前言

一直想花时间复刻学习一下Apple产品的原生UI和动画，超级丝滑。
今天，目标是健康的心率数据统计图表。

健康及Android实现效果预览

1. Apple健康的图表交互效果：

丝滑，有数据条滑动、滑动查看数据标注两种模式；数据标注位置自适应；两端超出边界会有自动回滚的效果。

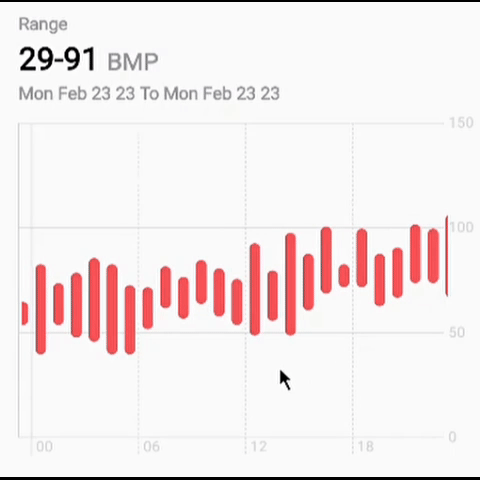

2. 本文用Android复刻的图表交互效果：

暂时着眼于核心的实现思路，细节有长足的优化空间（如自动回滚的运动曲线、快速滑动、刻度线变化等，但他们对于Demo来说不是重点）😥。

1. 页面内容分析

在开始前，我们不妨先仔细观察一下这个页面所涵盖的信息，再将其转换为我们的业务需求，提前整理好思路再开始上手写。

1.1 图表静态布局

我们把图表打散，它本质上由以下三个组件构成：

• 数据条
  • 单个数据条：表示单元时间内的心率分布情况，这里我们将它简化为单元时间内的心率变化范围（最小~最大）
  • 数据存储：每个数据条需要涵盖的信息有三点：时间、最小值、最大值，我们使用一个ArrayList将他们放在一起，对于那些空缺的数据，我们可以根据时间来填充数值(设为0)，以此实现在图表上的留白。
• 坐标轴 Axis
  • 横向：横向坐标轴、背景线及其刻度(0,50,100)几乎是静态的，只有刻度会变化，这里我们暂时忽略这一点。
  • 纵向：纵向背景线按照特定的间隔分布，滑动过程中也会跟着变化，与数据条是相对静止的。因此，我们尝试把他们和数据条捆绑在一起来实现。
• 数据标注 IndicatorLabel
  • 默认形态：它固定在左上角，取当前可见数据的时间范围、心率变化范围进行展示
  • 指示形态：当用户长触摸/点击图表数据条时，它就会展现在其上方；在左右边界会有位置的自适应调整。
  • 默认形态和指示形态是非此即彼的，我们可以设置一个boolean值，isShowIndicator来控制他们，true的时候展示指示形态，false就为默认形态，以此简化我们的后续处理逻辑。

1.2 图表动态效果

图表滑动与边界效果

• 滑动变化：图表左右滑动来调整，滑动过程中，上方的 默认形态数据标注的值会发生变化，纵向背景线、刻度值会跟着移动；
• 自动回滚：
  • 每次滑动结束后，都会有一个轻微的自动回滚，来保证窗口内呈现的完整的24个数据条。
  • 在滑动窗口超出两侧边界后，会进行自动回滚，回到原来的边界。

触摸/点击产生的数据标注

• 用户点击/触摸会触发 指示形态的数据标注，进入此状态后，手指按住屏幕左右滑动可以实现滑动数据标注的效果
• 在进入上述状态后，如果手指快速滑动，则可以恢复标注的默认形态并滑动图表。

2. 页面实现

在使用自定义View实现页面前，结合上述对布局的分析，思考一下我们的工作流程：

1. 画一个图表的框架草图，标注出重要的尺寸，确保这些尺寸能够让我们计算出每一个点的坐标；
2. 准备一个数据类来容纳每个时间点的数据，用ArrayList打包起来，作为我们的数据源；
3. 横向背景线、y轴刻度都是全程静态的，优先绘制它；
4. 将纵向背景线、x轴刻度与数据条绑定起来绘制；结合ArrayList中每一个item的索引来计算坐标、使用item的数值计算数据条的y轴位置；
5. 实现数据标注的绘制函数，它可以通过指定一个item的索引来展示出对应点的具体信息；
6. 通过重写onTouchEvent来实现点击/触摸触发数据标注的效果，实现图表的滑动效果。

脑子里粗略思考一遍每一步的可能难度，发现我们主要面临三个难题😥：

1. 使用怎样的布局可以让我们轻松地通过item的索引来计算坐标？
2. 该怎么用最简洁优雅的方式让我们的数据条动起来？
3. 同样是滑动，有时候用户需要数据条左右滑动，有时候却需要数据条不动，数据标注动，这该怎么区分呢？

为保证阅读体验，实现部分不会列出所有代码并阐述所有细节，代码可以在最下方Ctrl C+V获取。

2.1 图表的基础结构

我们按照拟定的工作流程一步步来：

2.1.1画一个图表的框架草图。

提前拆解思考过图表以后，我们可以快速画出以下结构图： 对于数据条宽度(lineWidth)，及数据条间隙宽度(lineSpace)的选取，假设我们最大可视数据条为n个，为了实现规整的页面，需要保证以下等式成立：

(lineWidth + lineSpace) ∗ n=chartWidth\rm{(lineWidth\ +\ lineSpace)\ *\ n = chartWidth}(lineWidth + lineSpace) ∗ n=chartWidth

其中chartWidth我们在上方结构图中标出的——存放数据条的chart的宽度；
这么做的原因很简单：假设现在n为24，那么这个chart的宽度就是 24* lineWidth +23* lineSpace + 最左侧空白宽度 + 最右侧空白宽度；如上等式保证了左右侧空白宽度都为 0.5 * lineSpace。

2.1.2 准备一个数据类

目前的需求是，存放时间，一个最小值一个最大值，所以创建一个简单的DataClass即可。

data class HeartRateChartEntry(

    val time: Date = Date(), val minValue:Int = 66, val maxValue:Int = 88
)

然后我们创建一些随机数据，用ArrayList存储。

2.1.3 绘制横向背景线、y轴刻度

他们是静态的，直接用绘制出来的结构图计算chart、文本的起讫点坐标直接画就好。

• startX = (getWidth() - chartWidth)/2。当然，你也可以自己定义chart的起点，我建议这个起点的x坐标与lineWidth+lineSpace成正比
• endX = startX + chartWidth
• endY = startY = totalHeight - bottomTextHeight

我们要绘制k条线，就首先计算线之间的距离unitDistance = chartHeight/(k-1)，每次绘制让unitDistance*i - startY就可以获取到当前横线的纵坐标了。

(0..mHorizontalLineSliceAmount).forEach{ i ->
    //获取当前要写上去的刻度
    currentLabel = .....

    //计算当前Y
    currentY = startY - i * mVerticalUnitDistance

    //画线
    canvas.drawLine(startX, currentY, endX, currentY, mAxisPaint)
    //画text
    canvas?.drawText("${currentLabel}", endX + mTextSize/3, currentY+mTextSize/3, mTextLabePaint)

//再画上最左侧的边界线
canvas.drawLine(startX, startY, startX, startY-mChartHeight, mAxisPaint)
}

2.1.4绘制数据条与纵向背景线

好，遇到了我们预料的难题，用什么方式绘制数据条，可以让他符合我们的滑动需求呢？

被否定的方案：
假设我们通过onTouchEvent计算手指滑动的距离，用滑动的距离来计算我们需要绘制的数据索引；但这种方式虽然符合我们静态页面的需求，但没法实现顺畅的动画效果，滑动过程中只会不停地闪烁。
究其原因是他实际上没有改变数据条绘制时的横坐标，我们再去根据onTouchEvent的滑动距离来微调他们吗？但这仍然无法避免边缘数据条的闪烁。

更好的方案：窗口
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-UNJvFda6-1656580689974)(https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/c970340df6f0436cb1fe072812749640~tplv-k3u1fbpfcp-zoom-in-crop-mark:1956:0:0:0.image?)]

想象我们正对着坐在窗口前，我们把这个窗口假设为一个viewPort，在这个窗口，我们能够看到横向切换的风景，是因为窗口和背景之间的相对移动。

如果我们将其设想为我们的chart和数据条，可不可以把chart理解为窗口，数据条是浮在其表面的风景，然后我们只需要移动数据条，就可以切换风景(数据条滑动的视觉效果)，这可以保证不会出现割裂感，毕竟所有东西都已经绘制了，只是位置调整了。

想法看来可以一试，上手前，我们还是先画图理一下思路。

• 我们需要从右往左绘制数据条以展现时间格式
• 初始起点不如设定为chart的最右端

• 如果要向右滑动，是不是把绘图的起始点往右边移就可以了？

看来这个思路没错，我们用viewStartX作为起始点，从右向左画数据条(for循环配合数据下标计算x轴坐标)，然后去onTouchEvent的ActionMove里计算滑动的距离，动态调整viewStartX就搞定了。

不过有一点要想一想，如果我们每次都滑动都重新绘制了所有的数据条，如果数据量一大，必定会造成性能问题呀！

不过他很好解决，我们只需要计算当前窗口展示的最左和最右的数据条索引，分别为leftRangeIndex, rightRangeIndex，我们在遍历画数据条的过程中设置为只执行(leftRangeIndex-3, rightRangeIndex+3)范围即可，这就实现了每次只画窗口内+窗口边缘的数据条了。

最后，我们需要在绘制完数据条以后，截取一个窗口下来，放回到我们的chart里，我们可以通过canvas.saveLayer()和canvas.restoreToCount()配对使用来实现。

以下是绘制数据条的核心代码，看个思路就好

1. 用saveLayer()来确定一个窗口范围

val windowLayer = canvas?.saveLayer(
    left = chartLeftMargin, //chart左边界的x坐标
    top = 0F,
    right = chartRightBorner, //chart右边界的x坐标
    bottom = widthBottom //chart下边界的y坐标
)

2. 遍历我们存储数据的ArrayList，使用viewStartX和索引来计算每个数据条的横坐标，绘制出来

(0 until mValueArray.size).forEach { it ->
    //如果不在我们预期的绘制范围内，那就溜溜球，不画了
    if (it > drawRangeRight || it < drawRangeLeft) {
        return@forEach
    }
    //计算坐标x，数据条的y轴起讫点
    currentX = mViewStartX - (it) * (mLineWidth + mLineSpace) - chartRightMargin
    startY = baseY - mChartHeight / mYAxisRange.second * mValueArray[it].maxValue
    endY = baseY - mChartHeight / mYAxisRange.second * mValueArray[it].minValue

    if (mValueArray[it].maxValue != 0) {
        canvas?.drawLine(currentX, startY, currentX, endY, mLinePaint)
    }

3. 在我们既定的特定时间点，绘制纵向背景线和刻度（代码略了，完整版在最下方）

4. 最后，把这个窗口再存储到我们的view里去就完成了

cavas?.restoreToCount(windowLayer!!)

2.1.5 数据标注的绘制函数

前文有提到，我们的图表一共有两种数据标注的形式，一是默认形态，二是指示形态，他们是非此即彼的，我们只需要设置一个boolean变量，isShowIndicator，然后在onTouchEvent中动态设置这个变量，就可以实现他们的切换了。

同时，我们在onTouchEvent中维护一个变量indexOnClicked，它用来表示当前被点击的那个数据条的索引，并绘制指示形态的数据标注。

这里的绘制流程不赘述了。

2.2 图表的触摸事件

还是一样，理清思路再上手写代码。
我们希望：

• 图表能够判定用户的长触摸、快速滑动行为

  • 我们的图表需要能够判断以下两个状态值
    • 正在数据条滑动状态—isScrolling：表示用户通过快速的手指滑动 来切换 数据条（也就是改变viewStartX的坐标）
    • 正在长触摸状态-isLongTouch: 用户的手指一直停留在我们的屏幕上，这是因为他想要查看数据标注，这个状态下的切换不会切换数据条，而是切换数据标注的下标。

• 图表能够计算每次滑动的距离，动态调整viewStartX与要绘制的数组左右边界

onTouchEvent事件链

为了实现以上需求，我们需要研究一下onTouchEvent(event: MotionEvent?)

对于触摸事件，我们处理以下回调：

• ACTION_DOWN
  • 手指按下：无论是点击还是滑动，ACTION_DOWN都是他们的初始动作
• ACTION_MOVE
  • 手指滑动：在ACTION_DOWN触发后，如果手指滑动，MOVE就会被触发若干次，以表示手指在图表上的滑动
• ACTION_UP
  • 手指抬起：一定是点击事件的结束步，可能是滑动事件的结束步(也可能是ACTION_CANCEL)
• ACTION_CANCEL
  • 手势放弃：可能是滑动事件的结束步(也可能是ACTION_UP)

我们先处理该怎么让图表判断是快速滑动：

1. 我们维护一个当前时间currentTime
2. 每次ACTION_DOWN手指按下的时候，我们就记录那一时刻的时间；
3. 在遇到ACTION_MOVE的时候，我们就首先获取当前时间，减去记录的currentTime来获取时间间隔
4. 如果这个间隔小于某个时间阈值TIMEDURATION，我们把它认定为是一次快速滑动
5. 但是，我们添加限制条件，这一次move的距离必须大于某个阈值，否则视为一次轻微move(手滑产生的，不是用户的内心想法)
6. 对于后续的滑动事件来说(上图中的n号ACTION_MOVE)，他们时间可能已经超过了阈值，但他们也需要执行这个滑动任务；还记得我们提到的状态变量isScrolling吗，我们在1号ACTION_MOVE中将isScrolling设置为true，后续的n号滑动事件中，只要发现当前是isScrolling==true 是正在滑动状态，它就可以大胆开始执行滑动事件了。

据上，我们有了以下代码：

override fun onTouchEvent(event:MotionEvent?):Boolean{
//获取当前触摸点的横坐标
mCurrentX = event!!.x

when (event.action) {
    MotionEvent.ACTION_DOWN -> {
        //记录一下触摸的点，用来记录滑动距离
        mLastX = mCurrentX
        //记录现在的时间，用来判断快速滑动
        currentMS = System.currentTimeMillis()

    }
    MotionEvent.ACTION_MOVE -> {
        //获得滑动的距离
        mMoveX = mLastX - mCurrentX
        //记录一下触摸的点
        mLastX = mCurrentX

        //如果 move time <Xms and moveX > Xpx, 这是快速滑动
        if (((System.currentTimeMillis() - currentMS) < TOUCHMOVEDURATION && (abs(mMoveX) > mLineWidth)) || isScrolling) {
            isScrolling = true

            //更新viewStartX，实现数据条切换，记得给mViewStartX的setter加invalidate()
            mViewStartX -= mMoveX

            //更新左右边界
            updateCurrentDrawRange()
        }
    }
}

接着，我们来处理该怎么让图表判断是长触摸-isLongTouch:

• 怎样的事件流是长触摸呢？
  • 长触摸，就是用户的手放上去以后，没有抬起，只有轻微滑动
  • 我们将这个阈值设置为判断快速滑动的时间阈值为TIMEDURATION
  • 如果我们在执行ACTION_DOWN后，TIMEDURATION时间内，除了轻微滑动外，没有任何其他ACTION事件触发，那就认定为是长触摸
• 用代码来实现：
  • 我们在每次ACTION_DOWN后，都开启一个子线程，在TIMEDURATION后，如果他没有被取消运行，那就将isLongTouch设置为true
  • 这样我们就开启了长触摸模式，可以在ACTION_MOVE中增加判断，配合isLongTouch来展示我们的数据标注切换。
  • 同样，我们在ACTION_UP和 ACTION_MOVE显著移动的事件中，取消这个子线程。

这里，我用kotlin协程来实现的这个判断长触摸的子线程

开启协程的函数：

fun startIndicatorTimer() {
    showIndicatorJob = mScope.launch(Dispatchers.Default) {
        //用了hasTimer来辅助外面判断有没有子线程在运行
        hasTimer = true
        //延时任务进行
        delay(TOUCHMOVEDURATION + 10.toLong())
        withContext(Dispatchers.Main) {
            //长触摸了，那正在滑动状态就必须是false啦
            isScrolling = false
            //长触摸：轮到我了
            isLongTouch = true
            //找到当前被触摸的数据条索引
            setCurrentIndexOnClicked()
            //展示指示形态的数据标签
            isShowIndicator = true
            //子线程运行完毕，把标记设置为false
            hasTimer = false
        }
    }
}

关闭协程的函数：

fun turnOffIndicatorTimer() {
    if (hasTimer) {
        showIndicatorJob.cancel()
        hasTimer = false
    }
}

触摸事件里的核心代码

//节选
when(event.action){
    MotionEvent.ACTION_DOWN->{
        //记录坐标，记录时间
        mLastX = mCurrentX
        currentMS = System.currentTimeMillis()

        //开始子线程的任务
        startIndicatorTimer()
    }
    MotionEvent.ACTION_MOVE->{
        mMoveX = mLastX - mCurrentX
        mLastX = mCurrentX
    if(是快速滑动){
        //关闭这个长触摸判断线程
        turnOffIndicatorTimer()
    }
    //是长触摸状态，那我们激活isShowIndicator
    else if(isLongTouch){
        isShowIndicator = true
    }
    else if(不是轻微滑动){
        //关闭长触摸判断事件
        turnOffIndicatorTimer()
    }
    }
}

自动回滚

1. 我们需要每次滑动结束后去判断，让窗口内呈现完成的N个数据条
   • 基于我们的结构，这很容易实现，只需要让我们的viewStartX(绘画初始点)的坐标变为(lineWidth+lineSpace)的整数即可

mViewStartX - (mViewStartX - mInitialStartX).mod(mLineSpace+mLineWidth)

2. 我们要在滑动超出边界后，让窗口自动回滚到边界值
   • 这同样同意实现，我们通过viewStartX来判断是否出界，然后让viewStartX回到设定的边界值就好了

但我们不能采用直接给viewStartX赋值的方法，而是通过ObjectAnimator来实现顺滑的切换，我们将这个逻辑写在方法drawBackToBorder()中，并把它添加到ACTION_CANCEL和ACTION_UP的回调中，因为只有他们俩可能是触摸事件流的结尾。

别放了给viewStartX的Setter方法添加invalidate()，否则动画不会触发。😈

 fun drawBackToBorder(){
    var endValue:Float = 0F

    endValue =
        //out of right borderline
    if(mViewStartX < mInitialStartX){
        mInitialStartX
        //out of left borderline
    } else if(mViewStartX > mInitialStartX + (mValueArray.size-24)*(mLineWidth+mLineSpace)){
        mInitialStartX + (mValueArray.size-24)*(mLineWidth+mLineSpace)
        //does not reach the bound, need reposition to exact place.
    } else {
        mViewStartX - (mViewStartX - mInitialStartX).mod(mLineSpace+mLineWidth)
    }

    val anim = ObjectAnimator.ofFloat(mViewStartX, endValue)
    anim.interpolator = DecelerateInterpolator()
    anim.addUpdateListener {
        mViewStartX = it.animatedValue as Float
    }
    anim.start()
}

写在最后

写博客核心是希望能复盘的同时锻炼自己讲清楚思路的能力，相比于贴代码，画图+文字阐述是更我喜欢的做的事。

感谢看到这里，如果有任何疑问，欢迎留言和我交流。😋

如果你觉得还挺有趣，也可以点击下方链接浏览更多同类文章：
“用Android复刻Apple产品UI”(2)—丝滑的AppStore卡片转场动画 - 掘金 (juejin.cn)
“用Android复刻Apple产品UI”(1)—丝滑的噪声监测音量条 - 掘金 (juejin.cn)

3. 附-代码

代码涵盖两个文件：

1. HeartRateEntry.kt 数据类
2. IsenseChart.kt 自定义view文件，没有添加外部参数StyleValue

YunmaoLeo/AppleHealthChart (github.com)
