第9章 三维参数图

三维曲面图：显示三维空间的一个曲面（非封闭）
三维参数图：显示三维空间的封闭图
三维曲线图：显示三维空间的一条曲线
极坐标图：图片控件
一、三维参数图

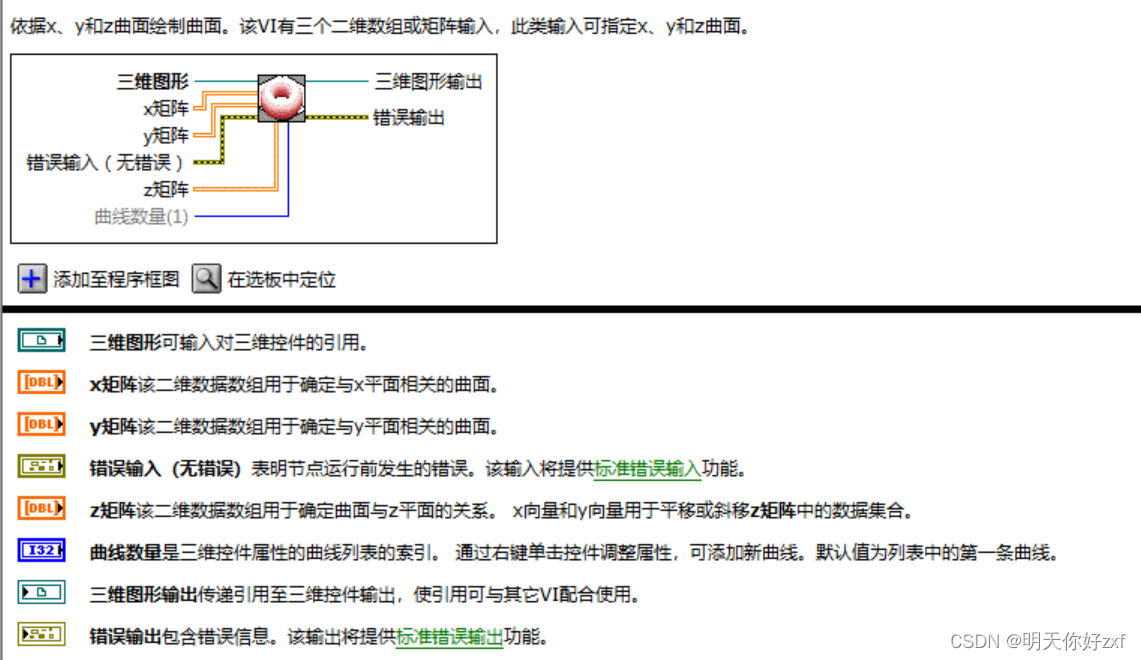

1、各端口含义：
1）三维图形：3D Parametric输入端
2）X矩阵：参数变化时X坐标所形成的二维数组
3）Y矩阵：参数变化时Y坐标所形成的二维数组
4）Z矩阵：参数变化时Z坐标所形成的二维数组
2、练习
三维参数曲面的使用较为复杂，但借助参数方程的形式更容易理解，需要3个方程。
绘制单位球面，球面参数方程为
x = cosαcosβ
y = cosαcosβ
z = sinβ
思路点拨：
1）α：球到球面任意一点的矢径与Z轴之间的夹角
β：该矢径在XY平面上的投影与X轴的夹角
2）令α从0变化到Π，步长Π/24，β从0变化到2Π，步长Π/12，通过球面的参数方程将确定一个球面。

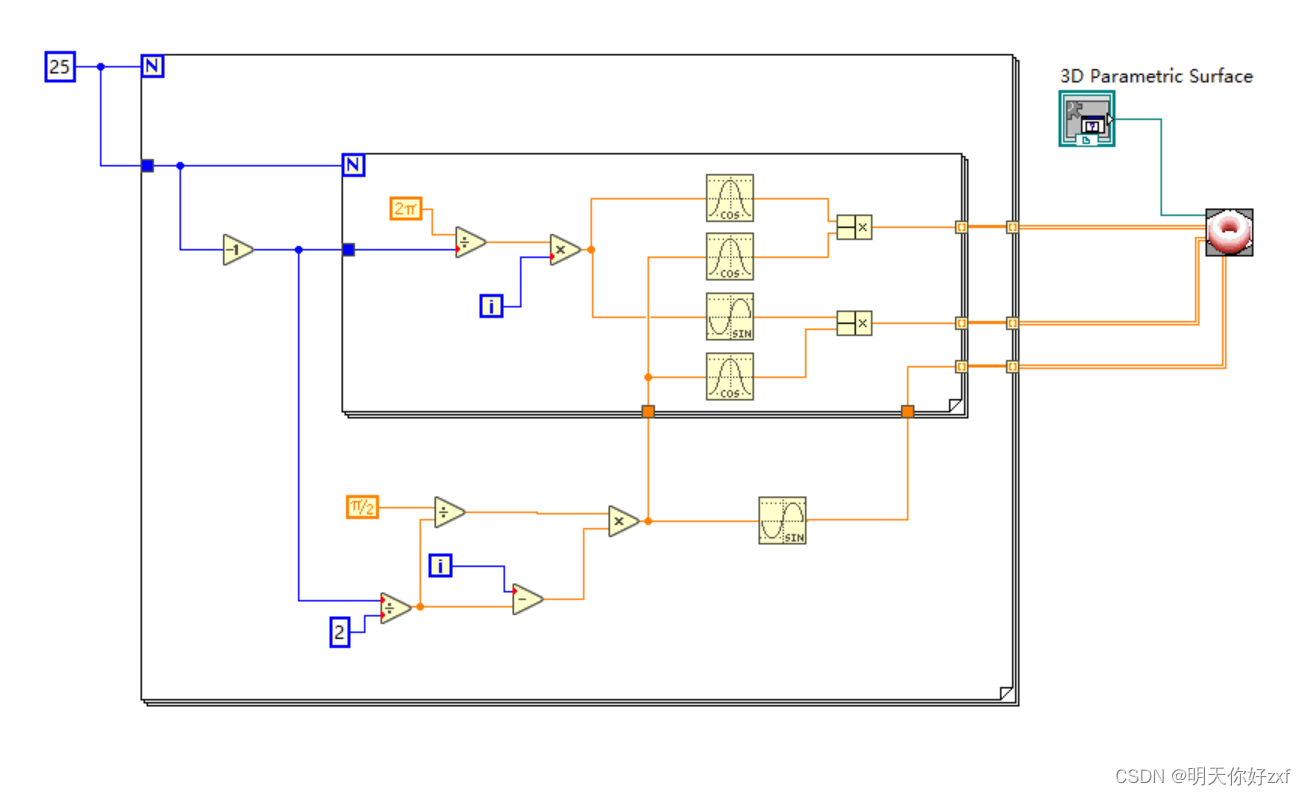

程序框图：

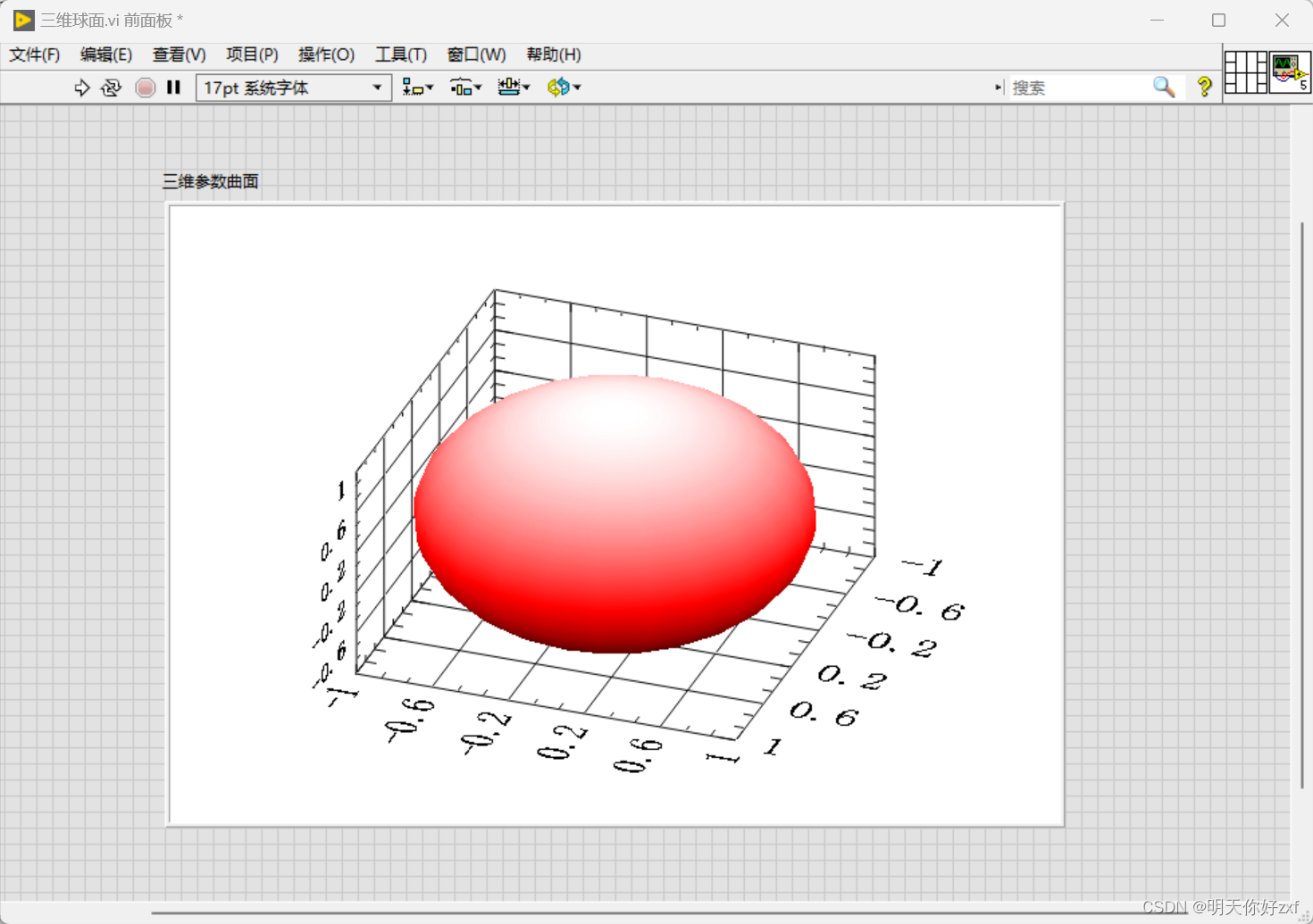

前面板：

参考文献：《Labview 2018 从入门到精通 实战案例版 》
