1.设计目的

用 Multisim 电路仿真软件，对一个 RLC 串联电路进行正弦稳态电路分析。

2任务分析

2.1任务要求1

在 Multisim 中搭建一个 RLC 串联电路，其中 R、 L、 C、正弦激励源的振幅Vp和频率 f 等所有参数均可自己任意设置（不建议都采用相同的参数）。

2.2任务要求2

根据上面选择的 R、 L、 C 参数， 计算该串联电路呈现感性、容性和纯阻性时频率 f 的取值范围，并在 Multisim 中通过虚拟双踪示波器观察端口处的us-it 波形的相位加以验证。总结一个电路网络（或一个电路元件） 负载性质的呈现规律。

2.3任务要求3

设计一个如图 5 所示的感性负载，其中 R = 10 ， L = 0.1H ， 正弦激励源的振幅Vp =220V、频率 f =50Hz。（1） 分析如何提高该感性负载电路的功率因数？ 并在 Multisim 中通过仿真进行验证。（2）给出欠补偿、全补偿和过补偿的三种情况下的仿真结果。在所有仿真电路中都要用“瓦特计”测出端口处的有功功率和功率因数。

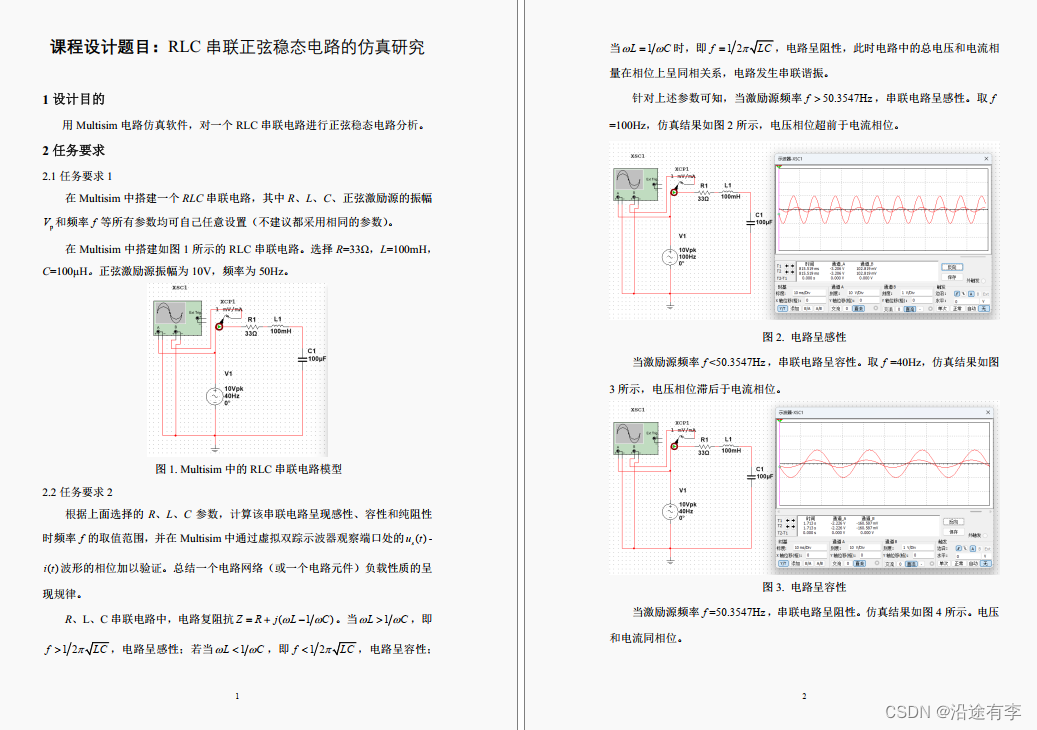

3.部分截图
