今天继续学习下BGP的路由生成和路由表的知识。

一、BGP路由的生成

还记得OSPF是怎样通告路由的吗？通过进入ospf进程，进入区域然后通告自身直连的路由，然后邻居通过SPF算法计算出路由。但是不同于IGP路由协议，BGP自身并不会发现并计算产生路由，BGP将IGP路由表中的路由注入到BGP路由表中，并通过Update报文传递给BGP对等体。

有如下几种方式产生BGP路由：

network
import-route
路由聚合

二、Network注入路由

Network方式注入的路由必须是已经存在于IP路由表中的路由条目，否则不会被成功注入到BGP路由表中。

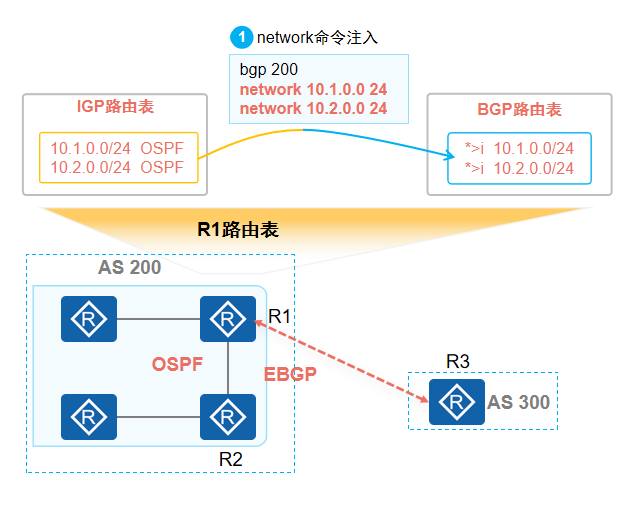

AS200内的BGP路由器已经通过IGP协议OSPF学习到了两条路由：10.1.0.0/24和10.2.0.0/24，在BGP进程内通过network命令注入这两条路由，这两条路由将会出现在本地的BGP路由表中。

BGP路由通告 2. AS200内的BGP路由器通过Update报文将路由传递给AS300内的BGP路由器。 3. AS300内的BGP路由器收到路由后，将这两条路由加入到本地的BGP路由表中。

# AR3 配置
interface GigabitEthernet0/0/1
 ip address 10.1.13.3 255.255.255.0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
ospf 1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 10.1.13.0 0.0.0.255

# AR1配置
interface GigabitEthernet0/0/0
 ip address 10.1.12.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.13.1 255.255.255.0
#
interface LoopBack0
 ip address 8.8.8.8 255.255.255.255
#
bgp 100
 router-id 1.1.1.1
 peer 10.1.12.2 as-number 200
 #
 ipv4-family unicast
  undo synchronization
  network 1.1.1.1 255.255.255.255   # 这是通过OSPF已经学习到1.1.1.1/32，就算不是自身的路由只要存在路由表都可以network通告给BGP邻居
  peer 10.1.12.2 enable
#
ospf 1
 area 0.0.0.0
  network 8.8.8.8 0.0.0.0
  network 10.1.13.0 0.0.0.255


#AR2查看BGP路由表
<AR2>display bgp routing-table

 BGP Local router ID is 2.2.2.2
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 1
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>   1.1.1.1/32         10.1.12.1       1                     0      100i

简单理解BGP不会通过协议学习到路由，只会将存在路由表的路由通过network、import、路由聚合的方式通告给邻居，只要路由表存在的路由都可以。

三、import-route方式注入路由

Network方式注入路由虽然是精确注入，但是只能一条条配置逐条注入IP路由表中的路由，如果注入的路由条目很多配置命令将会非常复杂，为此可以使用import-route方式，将各种路由注入到BGP路由表中。

直连路由
静态路由
OSPF路由
IS-IS路由
...

# 还是以上面示例图为例，AR1的lookback口8.8.8.8是直连路由，可以直接将所有直连路由注入BGP路由
[AR1]dis ip routing-table 8.8.8.8
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Table : Public
Summary Count : 1
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        8.8.8.8/32  Direct  0    0           D   127.0.0.1       LoopBack0
[AR1]
bgp 100
 router-id 1.1.1.1
 peer 10.1.12.2 as-number 200
 #
 ipv4-family unicast
  undo synchronization
  network 1.1.1.1 255.255.255.255
  network 8.8.8.8 255.255.255.255
  import-route direct
  peer 10.1.12.2 enable

# AR2查看路由表，会发现所有AR1直连的路由都通告出去了，可以通过路由策略进行过滤，前面已经学过了
<AR2>dis bgp routing-table

 BGP Local router ID is 2.2.2.2
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 4
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>   1.1.1.1/32         10.1.12.1       1                     0      100i
 *>   8.8.8.8/32         10.1.12.1       0                     0      100i
      10.1.12.0/24       10.1.12.1       0                     0      100?
 *>   10.1.13.0/24       10.1.12.1       0                     0      100?

import-route支持批量将一整个类型的IGP路由进行注入BGP路由表。

四、路由聚合

与众多IGP协议相同，BGP同样支持路由的手工聚合，在BGP配置视图中使用aggregate命令可以执行BGP路由手工聚合，在BGP已经学习到相应的明细路由情况下，设备会向BGP注入指定的聚合路由。

执行聚合之后，在本地的BGP路由表中除了原本的明细路由条目之外，还会多出一条聚合的路由条目。

如果在执行聚合时指定了detail-suppressed，则BGP只会向对等体通告聚合后的路由，而不通告聚合前的明细路由。

在聚合时配置了抑制明细路由的参数，R3上查看路由表，将只能看到BGP路由：10.1.0.0/22，无法看到聚合前的明细路由。

路由聚合可以减少路由条目，减少设备性能消耗，在BGP进程通过aggregate进行聚合，可以通过detail-suppressed控制是否保留明细路由。

五、BGP路由表

在设备上通过display bgp routing-table查看BGP路由表：

Network：路由的目的网络地址以及网络掩码
NextHop：下一跳地址
Path,自治系统路径，表示到达该网络所经过的自治系统序列，从右到左
MED，Metric：到该网络的路由成本，数值越小表示路由越优。
Ogn,路由的起源类型，如IGP（内部网关协议）、EGP（外部网关协议）、Incomplete（不完整）。

列出本设备发现的所有BGP路由，如果到达同一个目的地存在多条路由，则将路由都进行罗列，但每个目的地只会优选一条路由。
- 代表有效路由，>代表最优路由，如果是最优有效路由，前面带*>号。

如果想要查看某条路由更加详细的信息，可以通过display bgp routing-table ipv4-address { mask | mask-length} 查看，该命令会将匹配的BGP路由信息详细展示。

# 通过查看具体路由信息，
<AR2>dis bgp routing-table 8.8.8.8

 BGP local router ID : 2.2.2.2          # 当前路由器ID
 Local AS number : 200                  # 本地AS号
 Paths:   1 available, 1 best, 1 select
 BGP routing table entry information of 8.8.8.8/32:
 From: 10.1.12.1 (1.1.1.1)              # 从哪个路由器学习到
 Route Duration: 00h09m43s
 Direct Out-interface: GigabitEthernet0/0/0 # 下一跳出接口
 Original nexthop: 10.1.12.1                # 来源下一跳
 Qos information : 0x0
 AS-path 100, origin igp, MED 0, pref-val 0, valid, external, best, select, acti
ve, pre 255 # 具体的BGP选路属性，后面我们会学到很多选路规则
 Not advertised to any peer yet

总结：BGP不同于IGP路由协议学习到路由条目，而是通过network、import-route、路由聚合等将IGP路由表(直连、静态、OSPF、IS-IS等)通过update报文通告给BGP邻居，进行BGP通告的路由只要存在本地路由表即可。通过display bgp routing-table查看BGP的路由表，如果是最优有效路由，前面带*>号。
