该文提供了一个MATLAB函数，用于根据Jones矩阵和Stokes参数生成并绘制光的偏振态图样。用户可以自定义偏振角和相位延迟，函数支持实时绘制。示例代码展示了如何使用这两个函数创建和显示偏振态图像。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本文解决的问题：基于matlab书写了一个单一光的偏振态绘制图样案例，提供了基于Jones矩阵和Stokes参数矩阵输入处理的函数。
提供的技术价值：在光的矩阵运算过程，可以对光的偏振态进行调用以实时绘制并输出观察。

Fouction Code

% 作者：ZQJ
% 日期：2023.2.6 星期一

%*********************** 产生/绘制单一偏振态函数 **************************
function Polarization_output = f_Generation_or_figure_polorization
    Polarization_output.Jones      = @Polarization_Jones;     % 基于Jones矩阵
    Polarization_output.Stokes     = @Polarization_Stokes;    % 基于Stokes参数矩阵
end

function Polarized_Jones_output = Polarization_Jones(p_theta,p_phi,figure_bool)
% 函数功能：产生一个任意偏振态的Jones矩阵，并可以选择是否绘制
% p_theta:              输入偏振的主轴的方位角
% p_phi:                偏振y分量的相位延迟量
% figure_bool:          是否将偏振figure出来：1是；0不
% Polarization_output:  输出偏振态的Jones矩阵[;]

Polarized_Jones_output = [cos(p_theta);                    % 此处为这种定义
                          sin(p_theta)*exp(1i*p_phi)];
if figure_bool == 1
    A_x = abs(Polarized_Jones_output(1));                  % 分量的振幅
    A_y = abs(Polarized_Jones_output(2));
    angle_x = angle(Polarized_Jones_output(1));            % 分量的相位
    angle_y = angle(Polarized_Jones_output(2));
    t = linspace(0,1,1000);
    Ex = A_x*cos(20*t+angle_x);
    Ey = A_y*cos(20*t+angle_y);
    figure,plot(Ex,Ey),axis([-1,1,-1,1]),axis square;
end
end

function Polarized_Stokes_figure = Polarization_Stokes(S0,S1,S2,S3,figure_bool) %#ok<STOUT>
% 函数功能：根据输入的Stokes参数选择是否绘制偏振态图样
% figure_bool:          是否将偏振figure出来：1是；0不

POR_phi = 0.5*atan2(S2,S1);              % polarization orientation 偏振方向：椭圆主轴与传统x轴的夹角phi
Ellipticity_theta = 0.5*asin(-S3);       % 椭偏度角度theta
Polarization_Jones(POR_phi,Ellipticity_theta,figure_bool);
end

Use_example

% 作者：ZQJ

%*********************** 自定义单一偏振态图样的绘制 **************************
clear,clc,close all;
Polarization_output = f_Generation_or_figure_polorization;

% Jones矩阵形式的偏振态绘制 ***************
p_theta = -1*pi/4;
p_phi = 0*pi/4;
figure_bool = 1;

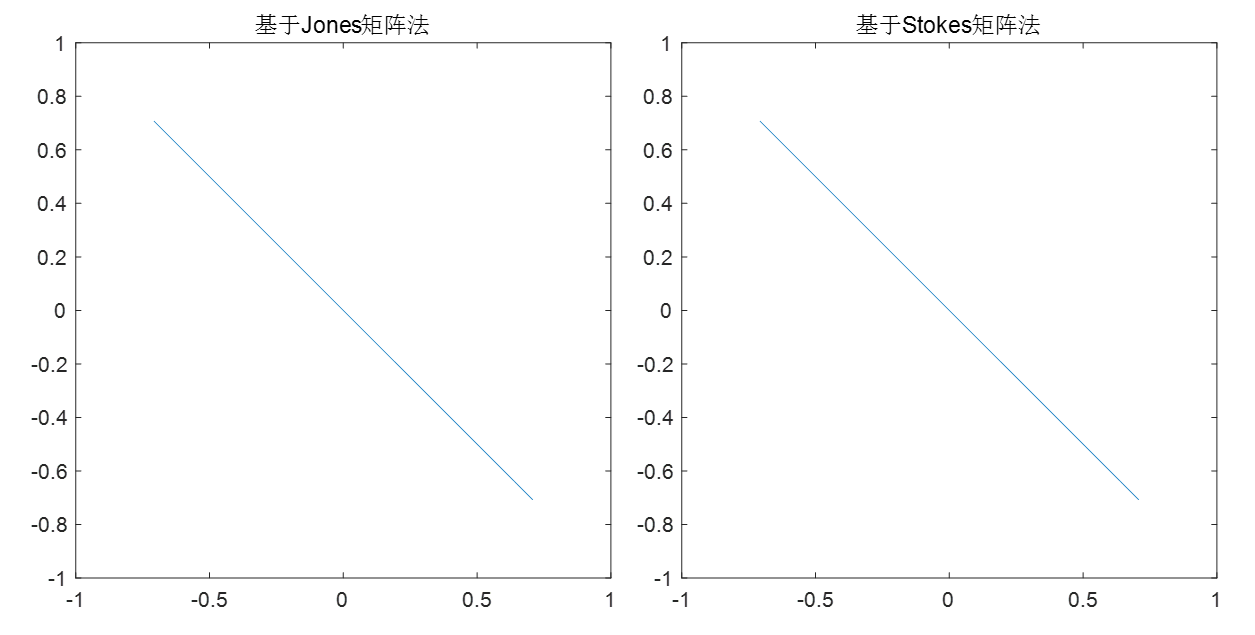

Polarization_output.Jones(p_theta,p_phi,figure_bool);title('基于Jones矩阵法');

% Stokes矩阵形式的偏振态绘制 **************
S0 = 1;
S1 = 0;
S2 = -1;
S3 = 0;
figure_bool = 1;
Polarization_output.Stokes(S0,S1,S2,S3,figure_bool);title('基于Stokes矩阵法');
