STP 生成树协议

思维导图：

1. 环路问题

1.1 广播风暴

产生原因：根据交换机的转发原则，如果交换机从一个端口上接收到的是一个广播帧，或者是一个目的MAC地址未知的单播帧，则会将这个帧向除源端口之外的所有其他端口转发。如果交换网络中有环路，则这个帧会被无限转发，此时便会形成广播风暴，网络中也会充斥着重复的数据帧。

本例中，主机A向外发送了一个单播帧，假设此单播帧的目的MAC地址在网络中所有交换机的MAC地址表中都暂时不存在。SWB接收到此帧后，将其转发到SWA和SWC，SWA和SWC也会将此帧转发到除了接收此帧的其他所有端口，结果此帧又会被再次转发给SWB，这种循环会一直持续，于是便产生了广播风暴。交换机性能会因此急速下降，并会导致业务中断。

1.2 MAC地址表翻转

产生原因：交换机是根据所接收到的数据帧的源地址和接收端口生成MAC地址表项的。

主机A向外发送一个单播帧，假设此单播帧的目的MAC地址在网络中所有交换机的MAC地址表中都暂时不存在。SWB收到此数据帧之后，在MAC地址表中生成一个MAC地址表项，00-05-06-07-08-AA，对应端口为G0/0/3，并将其从G0/0/1和G0/0/2端口转发。此例仅以SWB从G0/0/1端口转发此帧为例进行说明。
SWA接收到此帧后，由于MAC地址表中没有对应此帧目的MAC地址的表项，所以SWA会将此帧从G0/0/2转发出去。
SWC接收到此帧后，由于MAC地址表中也没有对应此帧目的MAC地址的表项，所以SWC会将此帧从G0/0/2端口发送回SWB，也会发给主机B。
SWB从G0/0/2接口接收到此数据帧之后，会在MAC地址表中删除原有的相关表项，生成一个新的表项，，00-05-06-07-08-AA，对应端口为G0/0/2。此过程会不断重复，从而导致MAC地址表震荡。

1.3 多帧复制

PC2向PC1发送一个单播帧Y，假设S2的MAC地址表中不存在关于PC1的MAC地址表项，所以S2会对Y帧进行泛洪。假设S1的MAC地址表项中存在“PC1的MAC地址<——>port 3” ，S3的MAC地址表项中存在“PC1的MAC地址<——>port 1” ，显然，S1，S3都会对Y帧进行点对点转发操作。最后的结果是PC1 会收到两份Y帧的拷贝。

2. STP 作用

STP通过阻塞端口来消除环路，并能够实现链路备份的目的。

2.1 作用

消除环路：通过阻断冗余链路来消除网络中可能存在的环路。

链路备份：当活动路径发生故障时，激活备份链路，及时恢复网络连通性。

2.2 基本术语

2.2.1 桥（Bridge）

桥和交换机这两个术语是互用的。

2.2.2 桥MAC地址

一个桥有多个转发端口，一个端口有一个MAC地址。通常把编号最小的那个端口MAC地址作为桥的MAC地址。

2.2.3 桥 ID（BID）

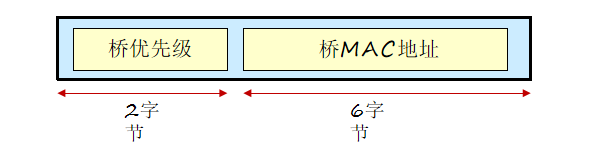

一个桥的桥ID由两部分组成，2字节的桥优先级和6字节的桥MAC地址。
桥优先级可以人为指定，缺省值为0x8000（相当于32768）。

2.2.4 端口 ID（PID）

端口ID有两种定义方式，不同厂家采用的 PID 定义方式不同，同样端口优先级也是可以人为指定的,缺省情况下，端口优先级是128。。

PID 由两字节组成，第一个字节表示端口优先级，后一个字节是端口编号；
PID 由16bits组成，前4bit表示端口优先级，后12bit表示端口编号；

3. STP 树的生成

STP通过构造一棵树来消除交换网络中的环路。

每个STP网络中，都会存在一个根桥，其他交换机为非根桥。根桥或者根交换机位于整个逻辑树的根部，是STP网络的逻辑中心，非根桥是根桥的下游设备。当现有根桥产生故障时，非根桥之间会交互信息并重新选举根桥，交互的这种信息被称为BPDU。BPDU中包含交换机在参加生成树计算时的各种参数信息;
STP中定义了三种端口角色：指定端口，根端口和预备端口。
指定端口是交换机向所连网段转发配置BPDU的端口，每个网段有且只能有一个指定端口。一般情况下，根桥的每个端口总是指定端口。
根端口是非根交换机去往根桥路径最优的端口。在一个运行STP协议的交换机上最多只有一个根端口，但根桥上没有根端口。
如果一个端口既不是指定端口也不是根端口，则此端口为预备端口。预备端口将被阻塞。

STP树生成过程：

选举一个根桥。
每个非根交换机选举一个根端口。
每个网段选举一个指定端口。
阻塞非根、非指定端口。

3.1 选举根桥

选取原则：桥优先级是可以配置的，取值范围是0～65535，默认值为32768。优先级最高的设备（数值越小越优先）会被选举为根桥。如果优先级相同，则会比较MAC地址，MAC地址越小则越优先。

交换机启动后就自动开始进行生成树收敛计算。**默认情况下，所有交换机启动时都认为自己是根桥，自己的所有端口都为指定端口，这样BPDU报文就可以通过所有端口转发。**对端交换机收到BPDU报文后，会比较BPDU中的根桥ID和自己的桥ID。如果收到的BPDU报文中的桥ID优先级低，接收交换机会继续通告自己的配置BPDU报文给邻居交换机。如果收到的BPDU报文中的桥ID优先级高，则交换机会修改自己的BPDU报文的根桥ID字段，宣告新的根桥。
