类图中的聚合关系(aggregation)和组合关系(composition)比较

类图中的聚合关系(aggregation)与组合关系(composition)¹

前言

在画类图时，空心菱形（聚合关系）和实心菱形（组合关系）两者分别在什么场景下使用？由于两者概念有些相近，相信搞混的人还是存在的。本文通过类图对比来说明两者的根本区别。

X先生的回答

• 空心菱形代表has - a 即持有/拥有的意思
• 实心菱形代表part - of 即 ～的一部分的意思

所以，人拥有车用空心菱形表示，轮胎是车的一部分用实心菱形表示。如下图所示

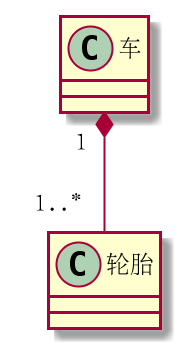

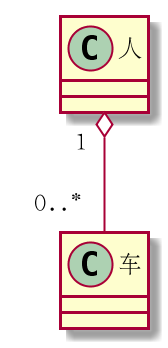

人-车 车-轮胎

通过has - a 和part - of 来理解可能就是容易搞混的原因了。

正确的意思

首先， 菱形代表的意思就是全体 - 部分的关系。也就是说不管实心还是空心，都代表全体 - 部分 / part - of 的含义。

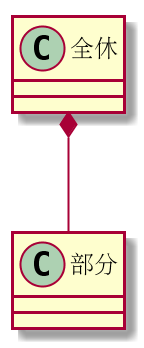

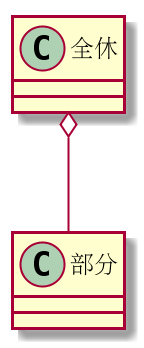

聚合关系 组合关系

• 空心，全体和部分的连接可以是宽松的，全体和部分可以相互脱离独立存在。
• 实心，全体和部分的连接是强关联

空心菱形（聚合关系）的准确含义

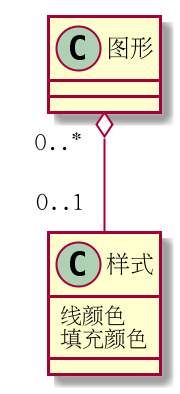

在UML1.3时代，空心菱形被称为共有聚合。即 多个全体的实例，可以共同拥有1个部分的实例 的意思。 全体和部分的连接可以是宽松的，全体和部分可以相互脱离独立存在。 UML2起叫虽然称之为聚合，但本身的含义并未改变。 例如: 图形拥有样式，可以把这个认为是全体 - 部分 关系 - 1个样式实例，可以被多个图形实例所拥有 - 图形实例也可以不拥有样式 - 样式实例也可以脱离图形 聚合-图形

实心菱形（组合关系）的准确含义

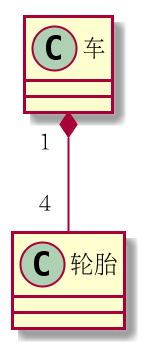

和聚合关系不同，实心菱形里的部分不能被全体所拥有。 即 1个部分实例只能被唯一1个全体实例所持有 。 且可以认为部分和全体拥有一个共同的生存周期，当全体被删除，部分也被连带删除。 但，在全体删除前移除部分，是可以免去连带删除全体。 例如: 车和轮胎，也可以认为是全体 - 部分 关系 - 1个轮胎实例，只能被1个车实例拥有 - 车报废时，轮胎也跟着报废 - 在车报废前，可以将轮胎拆除，转移到别的车下

---

1. 转自https://blog.csdn.net/huuinn/article/details/78176946 ↩︎
