BigemapPro水系图制作教程

水系图是用于展示河流、湖泊、水库等水域分布的重要工具，广泛应用于城市规划、环境监测和水利工程等领域。本文将通过 Bigemap Pro，详细讲解如何制作一张专业的水系图，涵盖数据叠加、样式调整、标注设置以及最终出图的完整流程。

一、确定范围与叠加水系数据

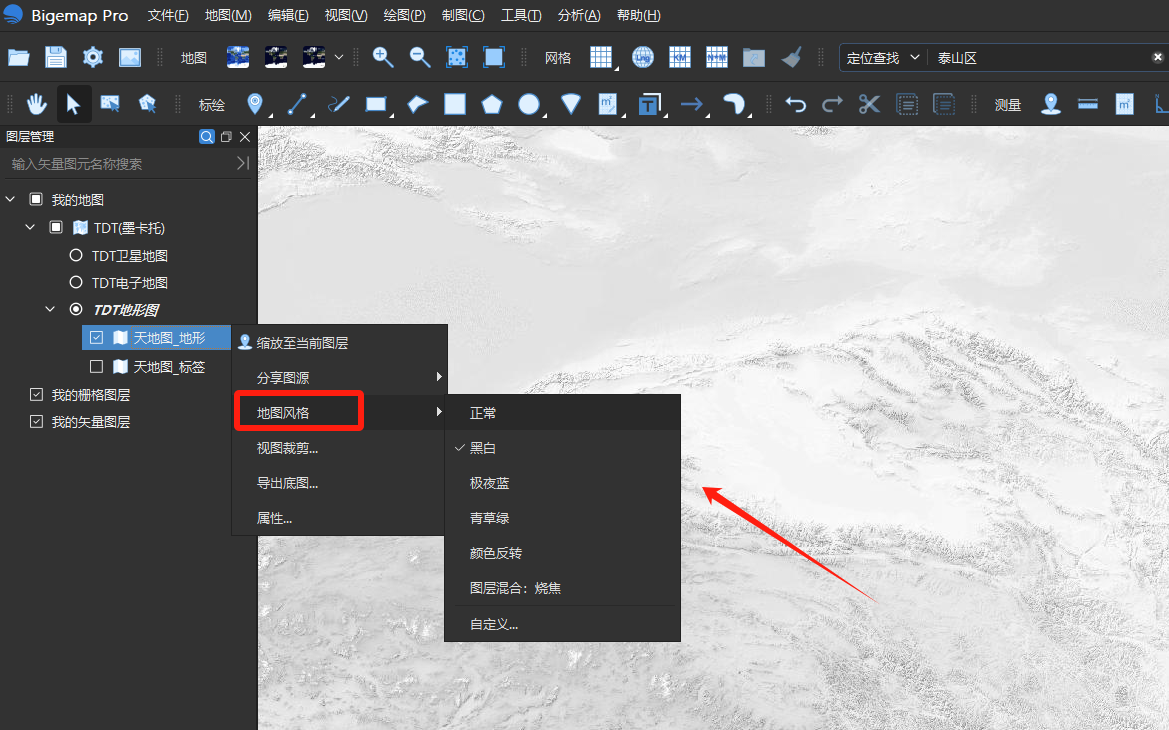

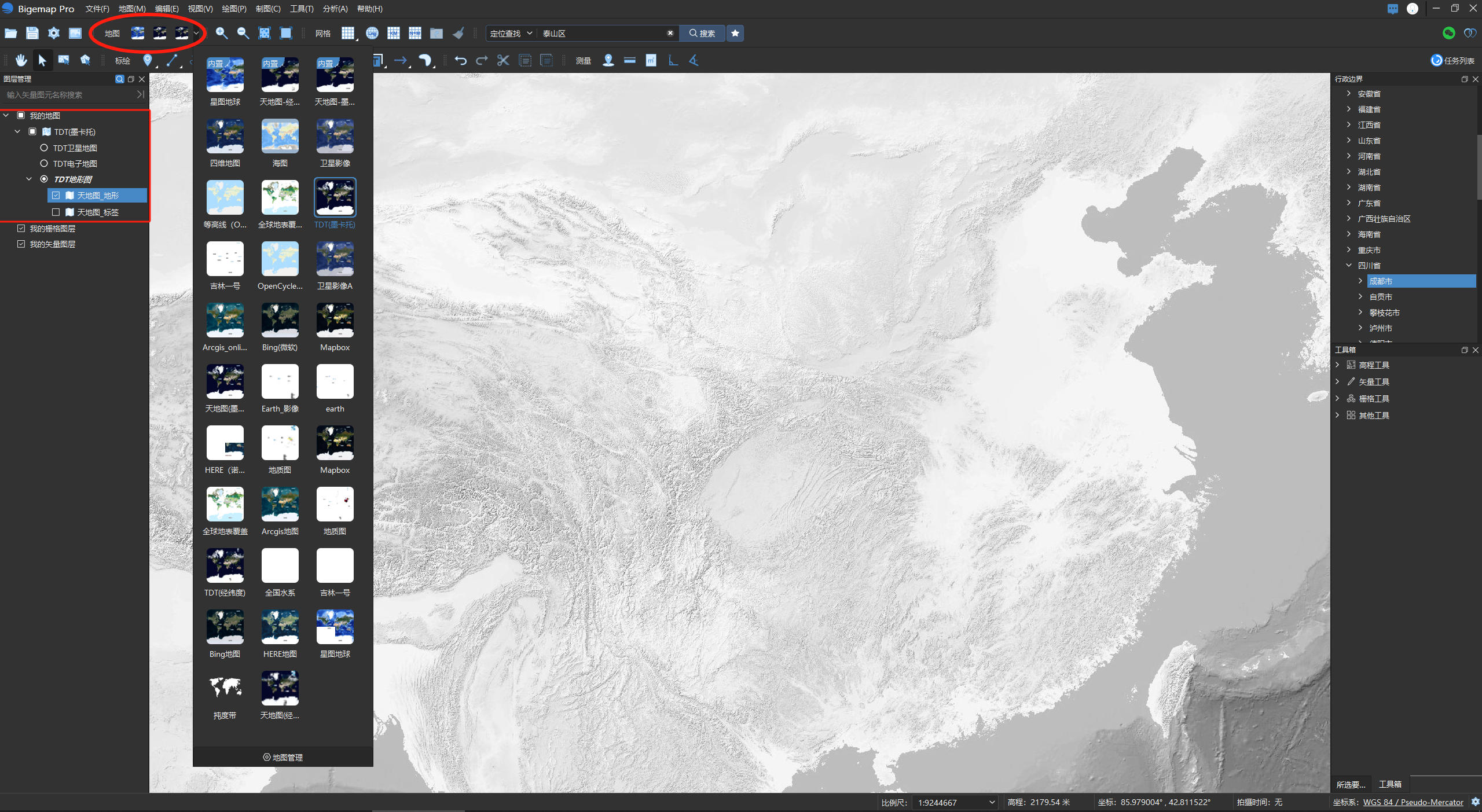

打开Bigemap Pro，选择合适的地图图源与地图风格，为后续的制图工作奠定基础

确定制作水系图的范围是整个制图流程的首要步骤。

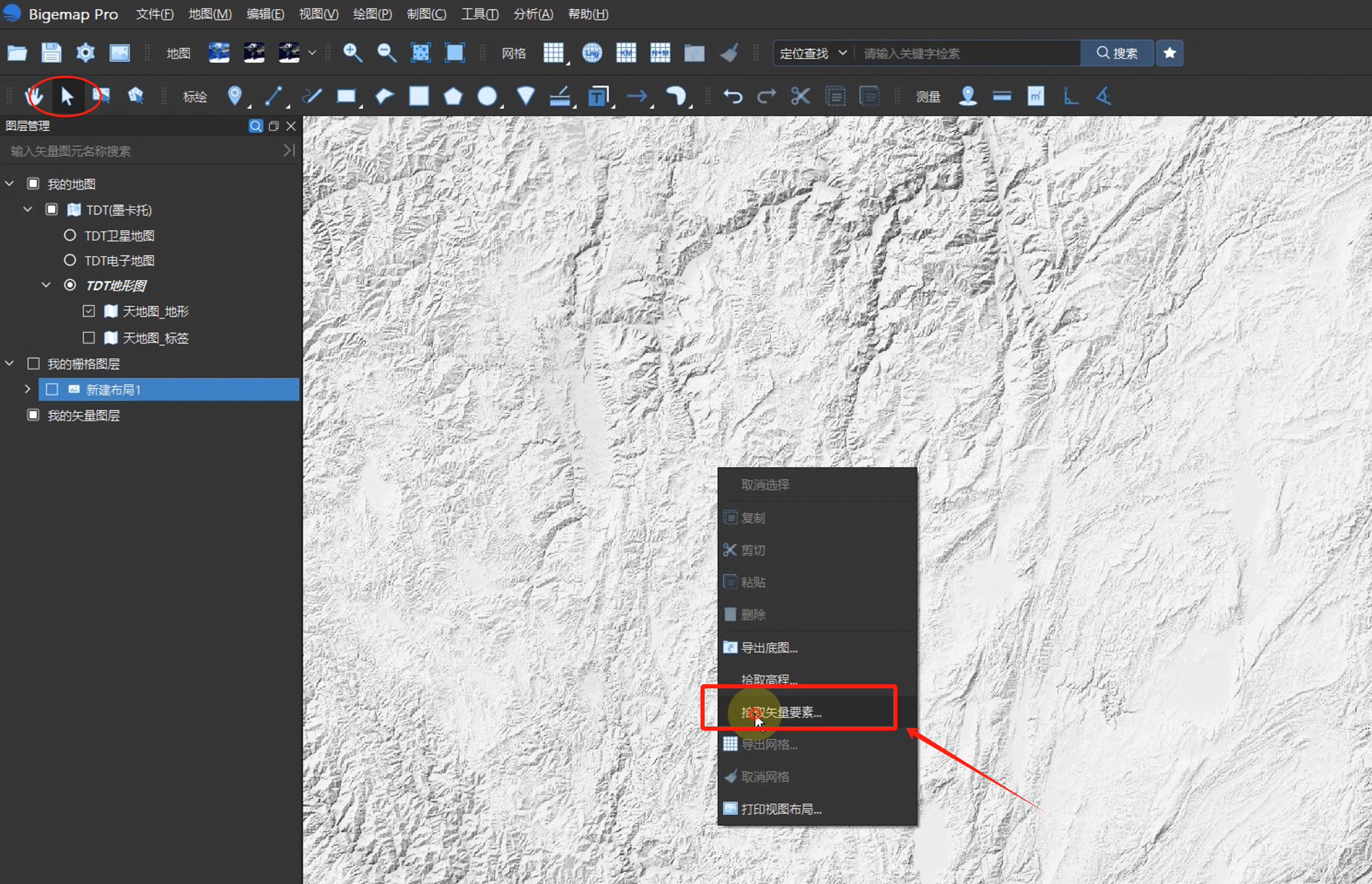

在软件界面中，使用箭头工具，在地图上右键点击，选择【拾取矢量要素】：

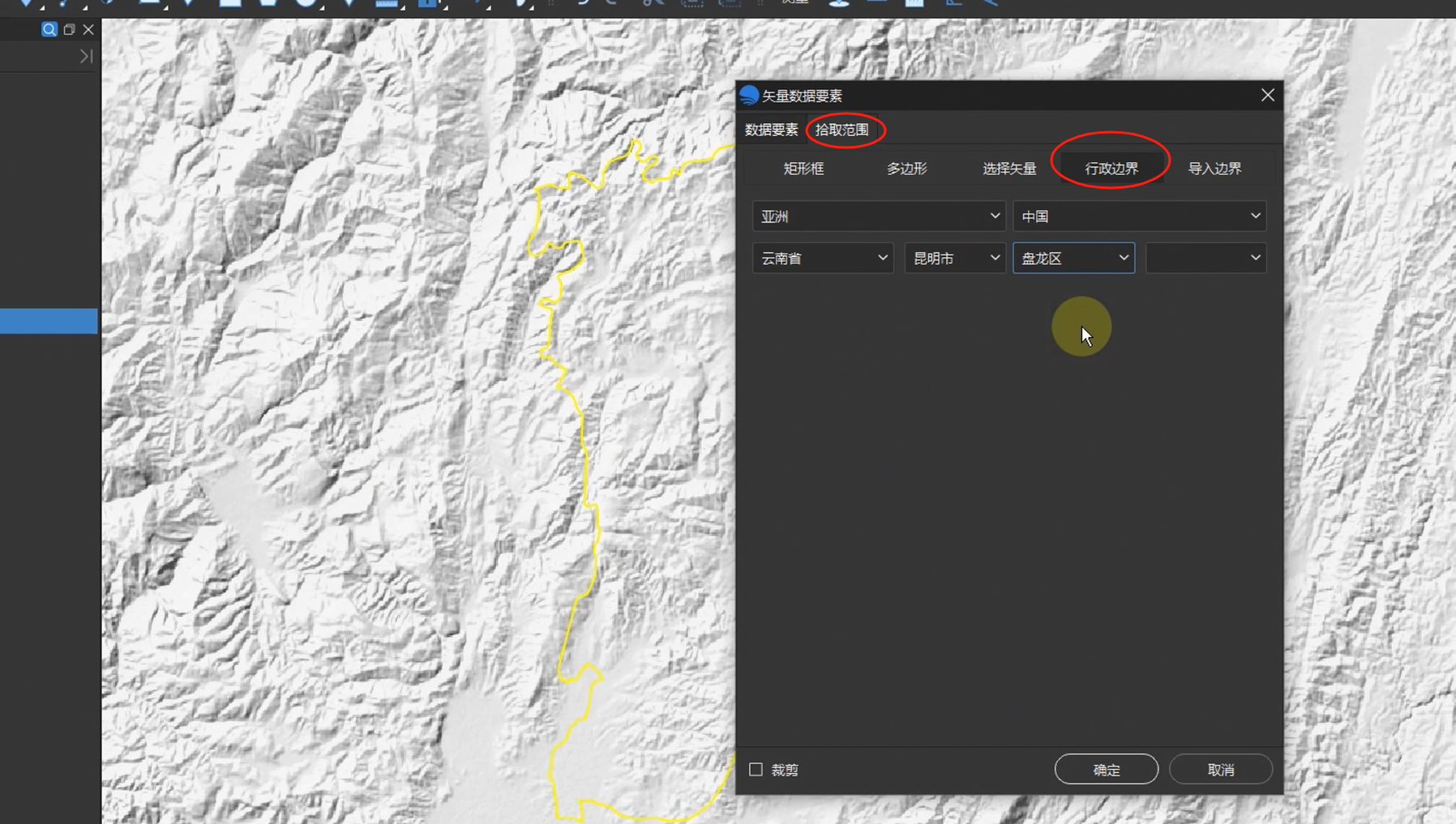

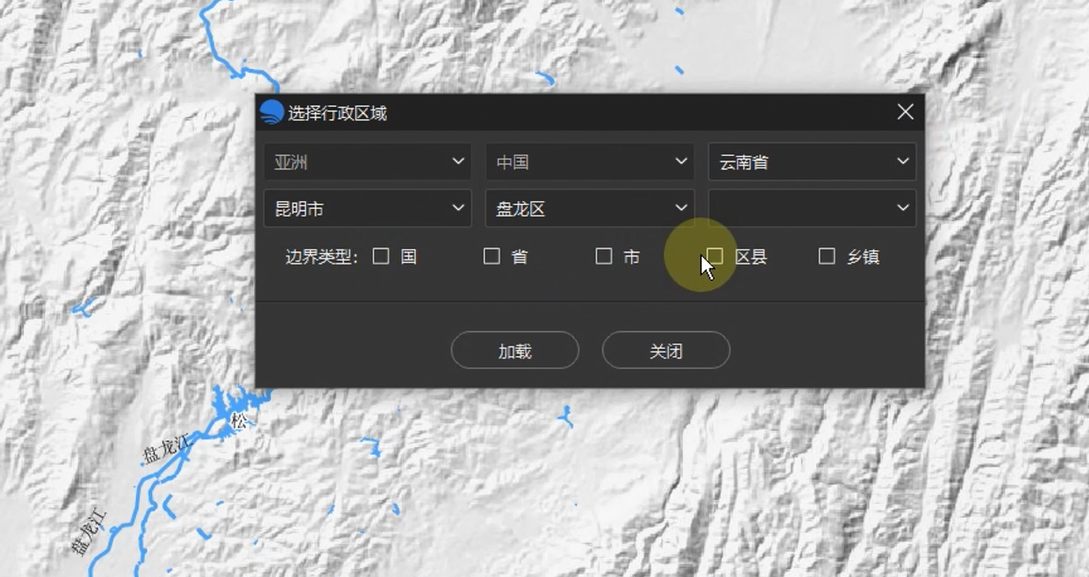

然后在【拾取范围】选项中确定制作水系图的范围，这里我们按照行政边界的方式获取云南昆明盘龙区进行示范

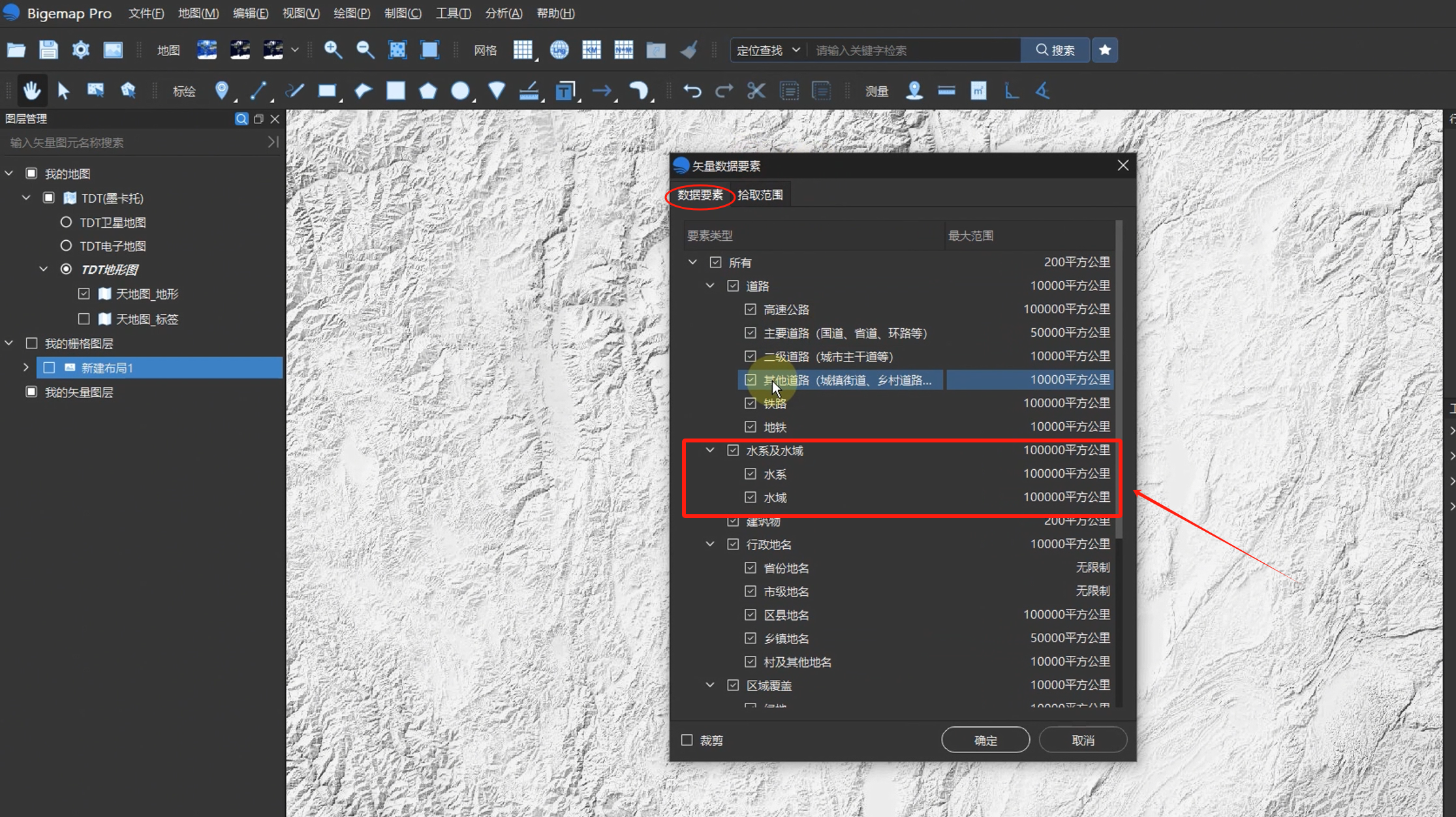

确定好范围后，下一步是选择需要叠加的数据类型，在左侧的【数据要素】中，可以便捷地选择道路、水系以及行政名称等多种要素

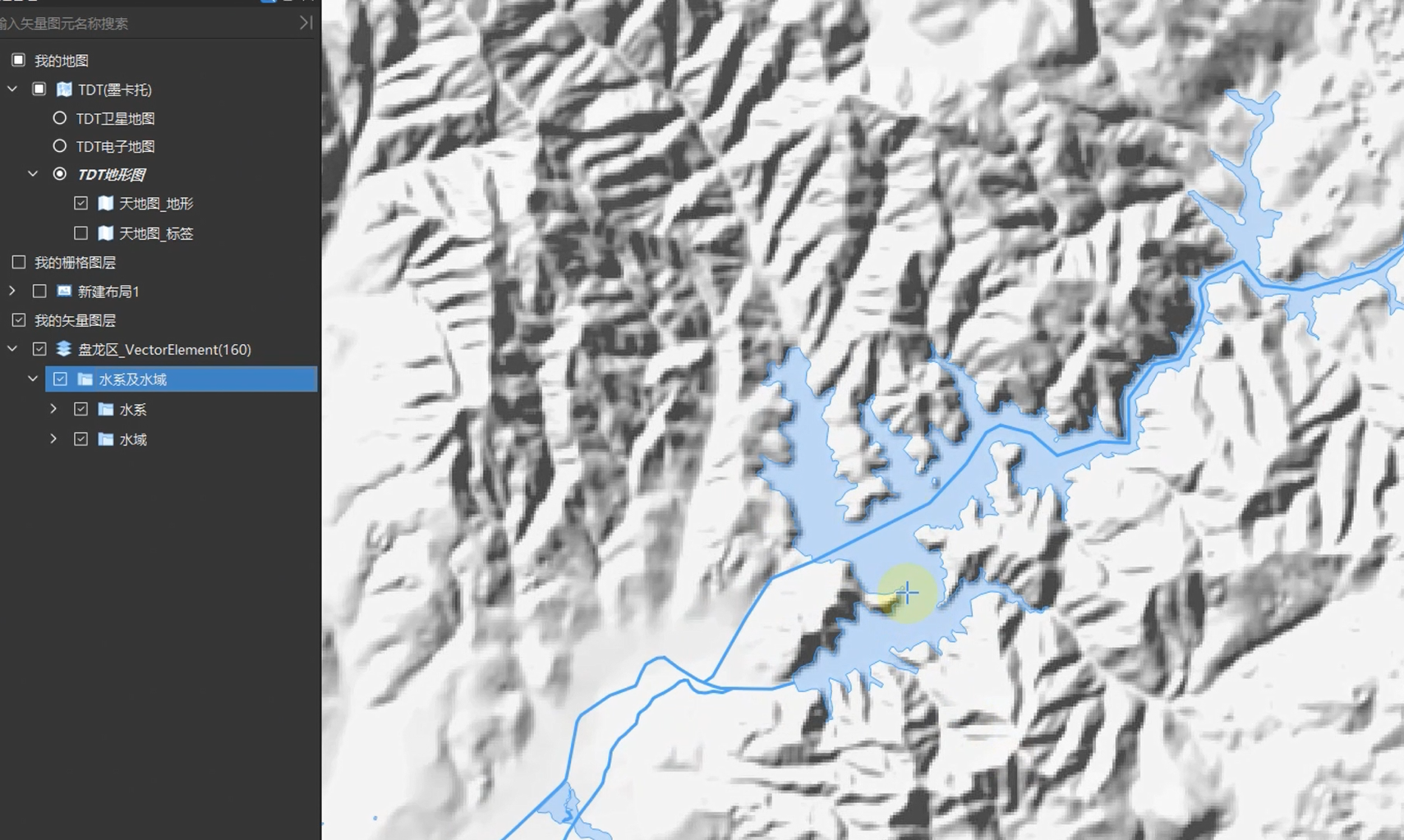

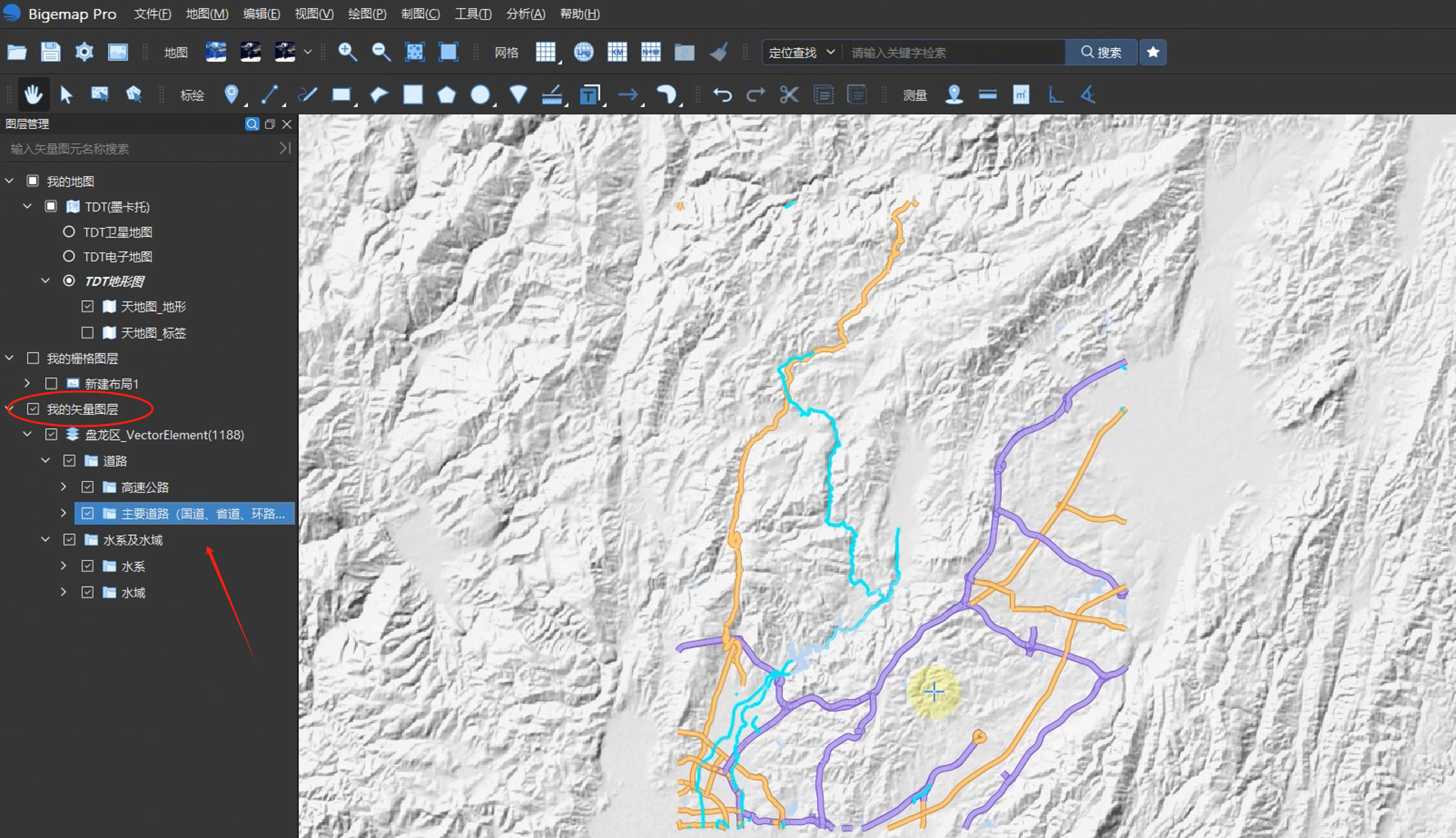

比如，我们选择高速路的主要道路、水系和水域进行操作尝试。数据加载完成后，展开图层，您会看到图层中包含道路、高速路、主要道路，以及我们重点关注的水系和水域。

二、调整水系与水域样式

如果Bigemap Pro 默认匹配的标准样式无法完全满足个性化需求，您可自行修改。

1. 修改水系样式

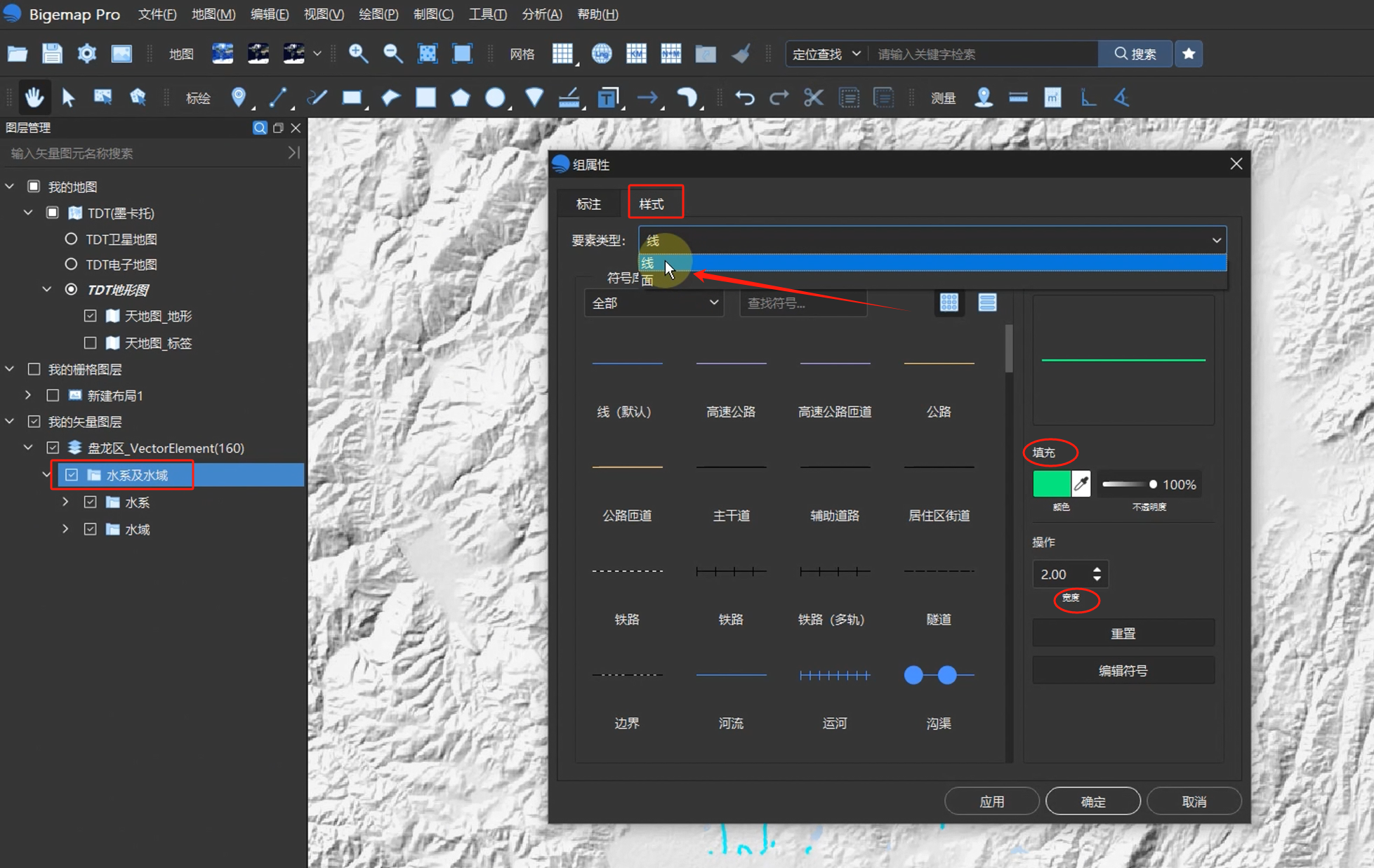

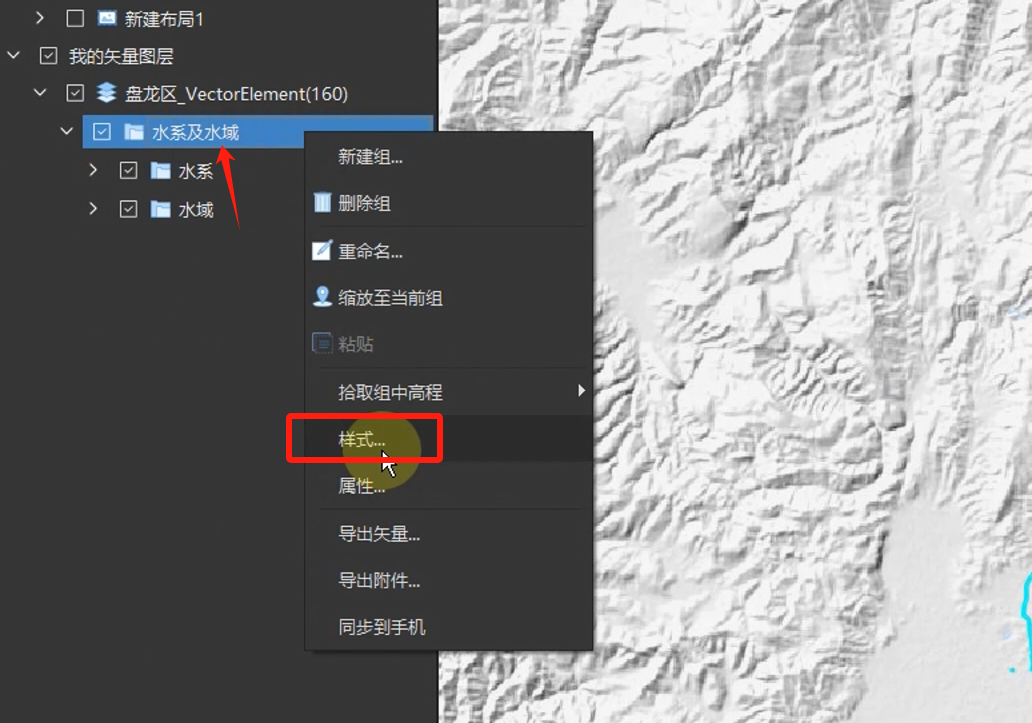

选中水系图层，右键点击“样式”，进入样式设置界面

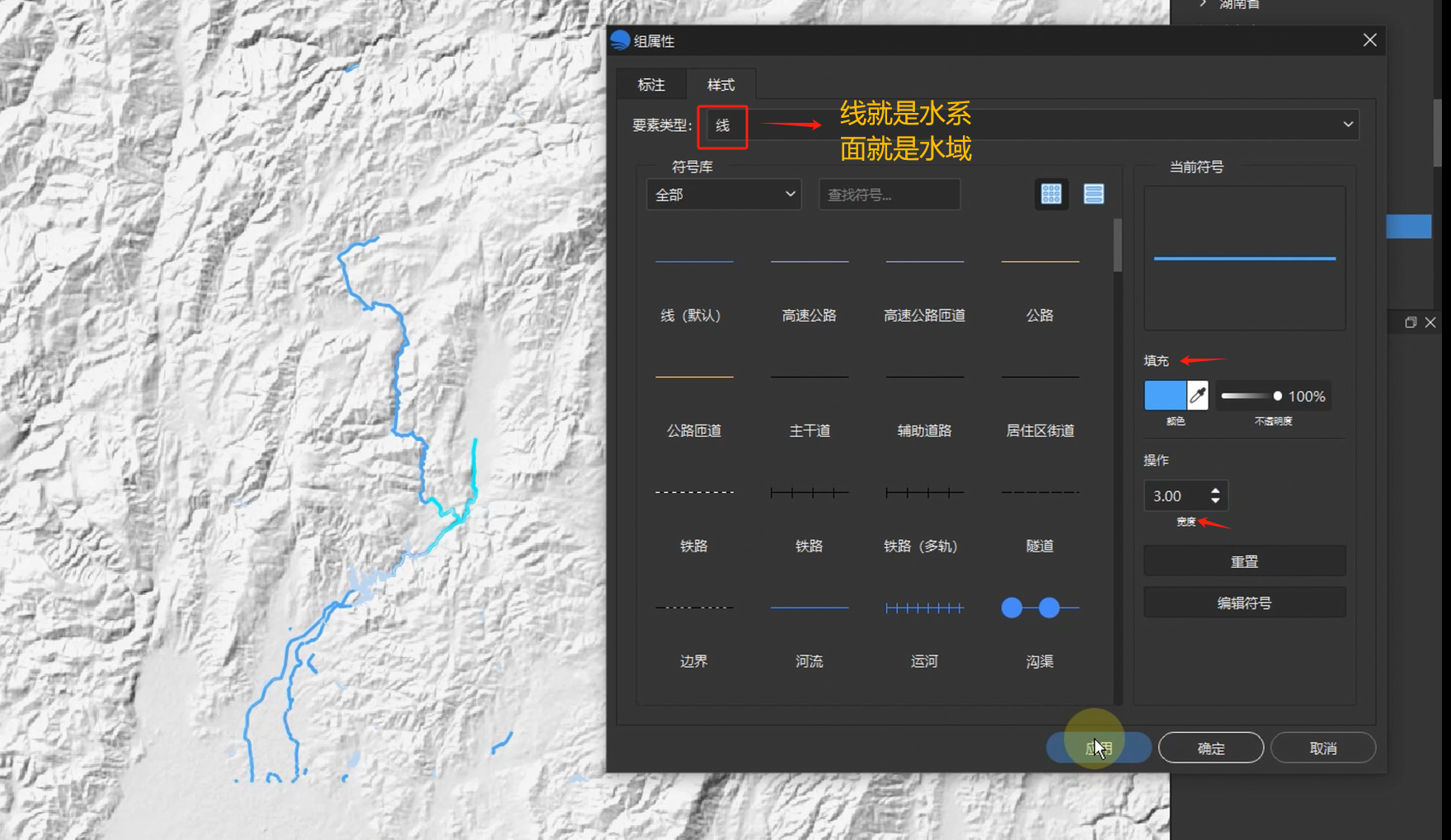

在样式设置中，包含线类型和面类型，其中线代表水系，面代表水域。

首先调整水系的颜色，例如将其设置为蓝色，并根据需要设置线宽（以像素为单位），以突出显示。

   2.调整水域样式

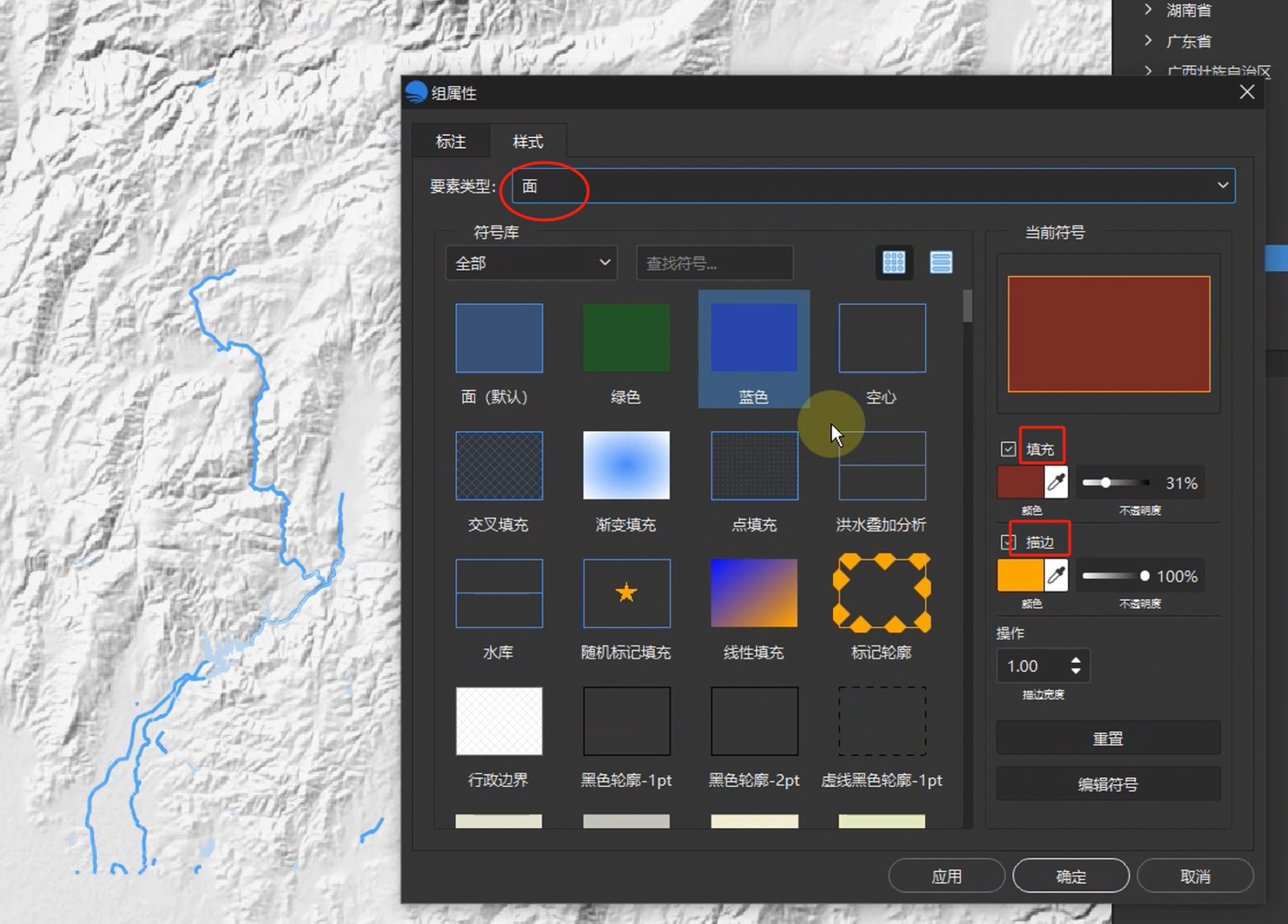

调整水域样式时，需要关注面类型中的填充和描边两个关键部分。

将填充颜色和描边颜色均改为蓝色后，点击 “应用”

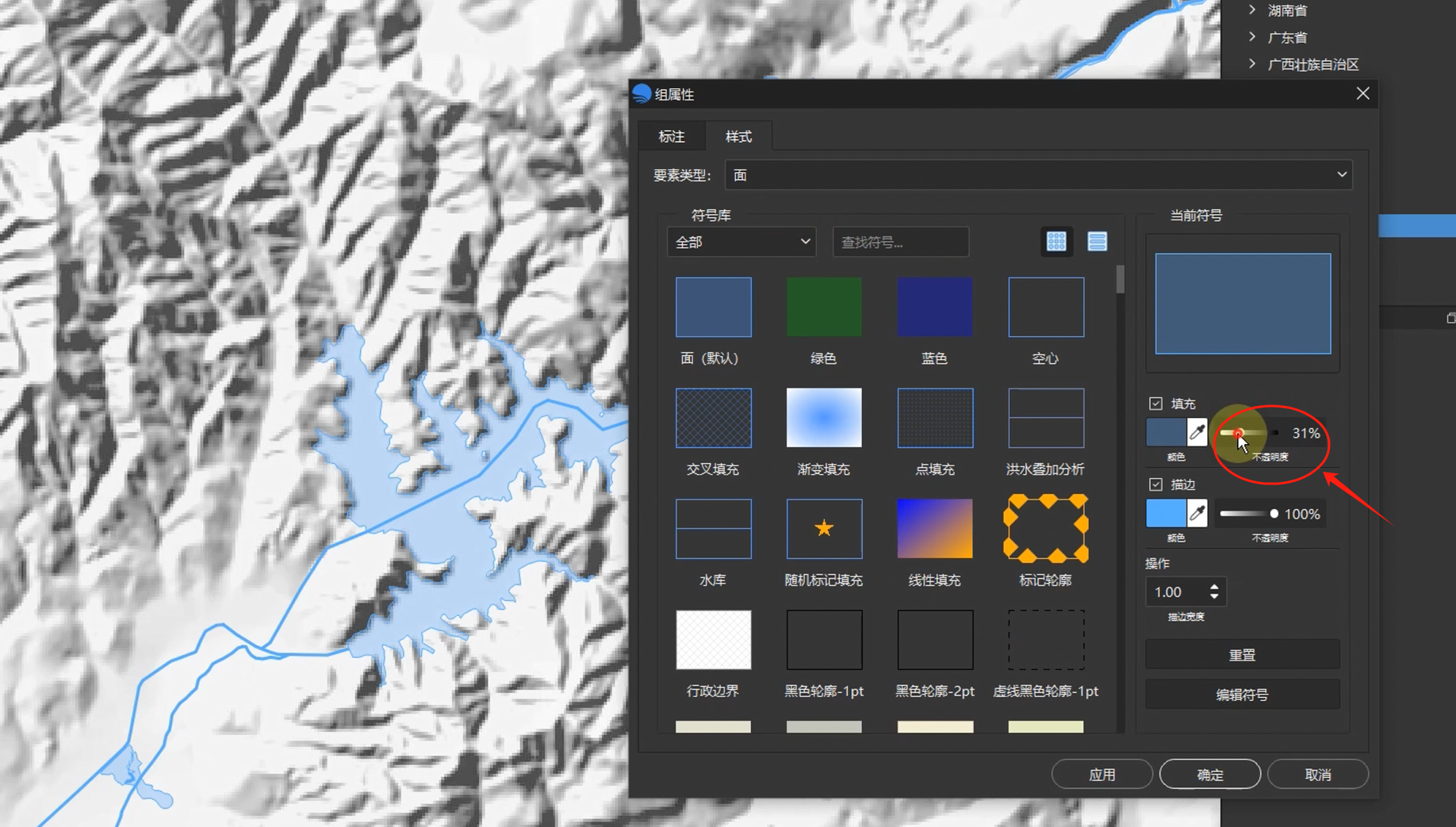

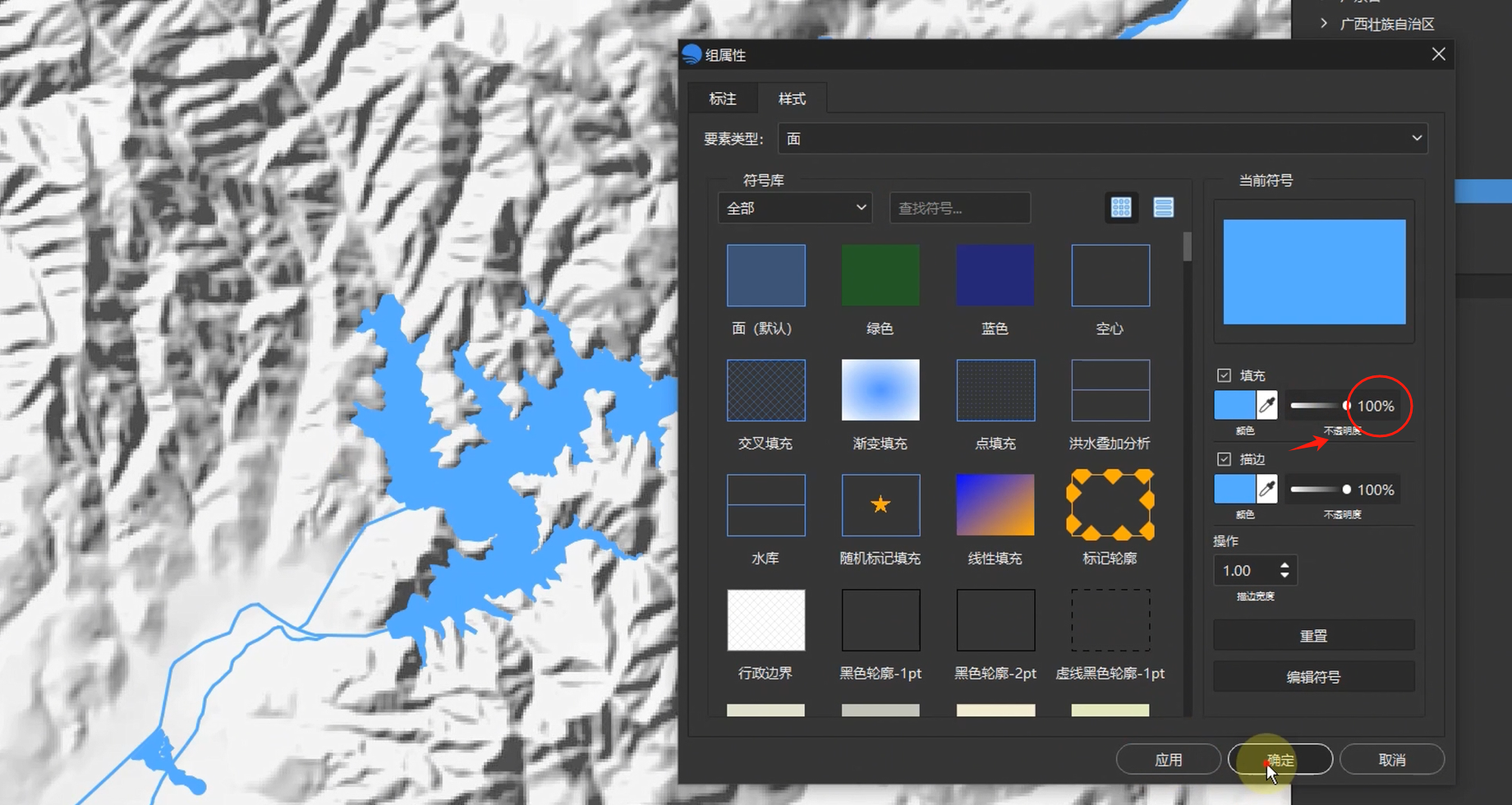

如果发现水域存在一定透明度，再次进入样式设置，将不透明度调整为100%，点击“应用”，水域就会呈现完全不透明的状态。

三、标注水系名称

   1.显示水系名称

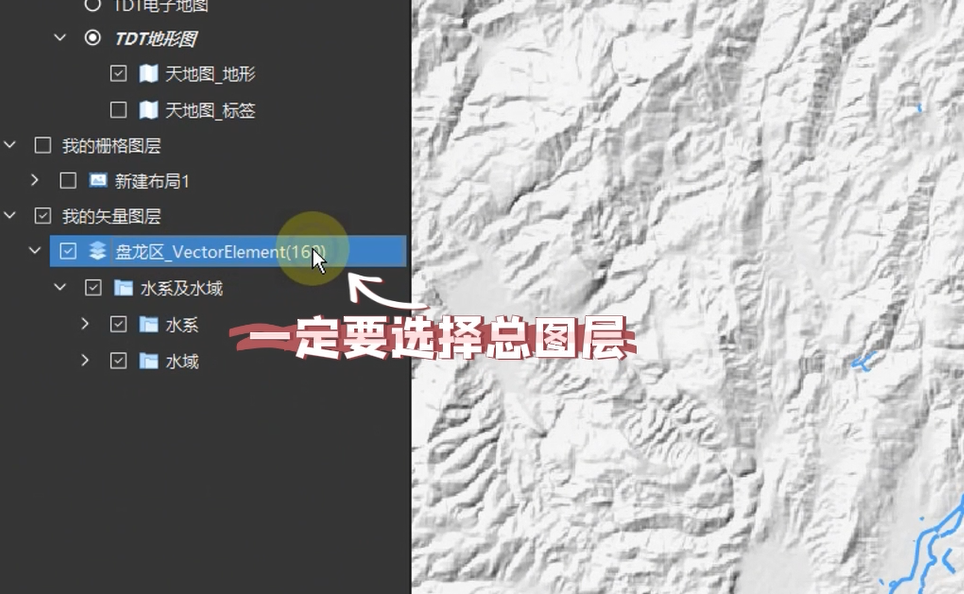

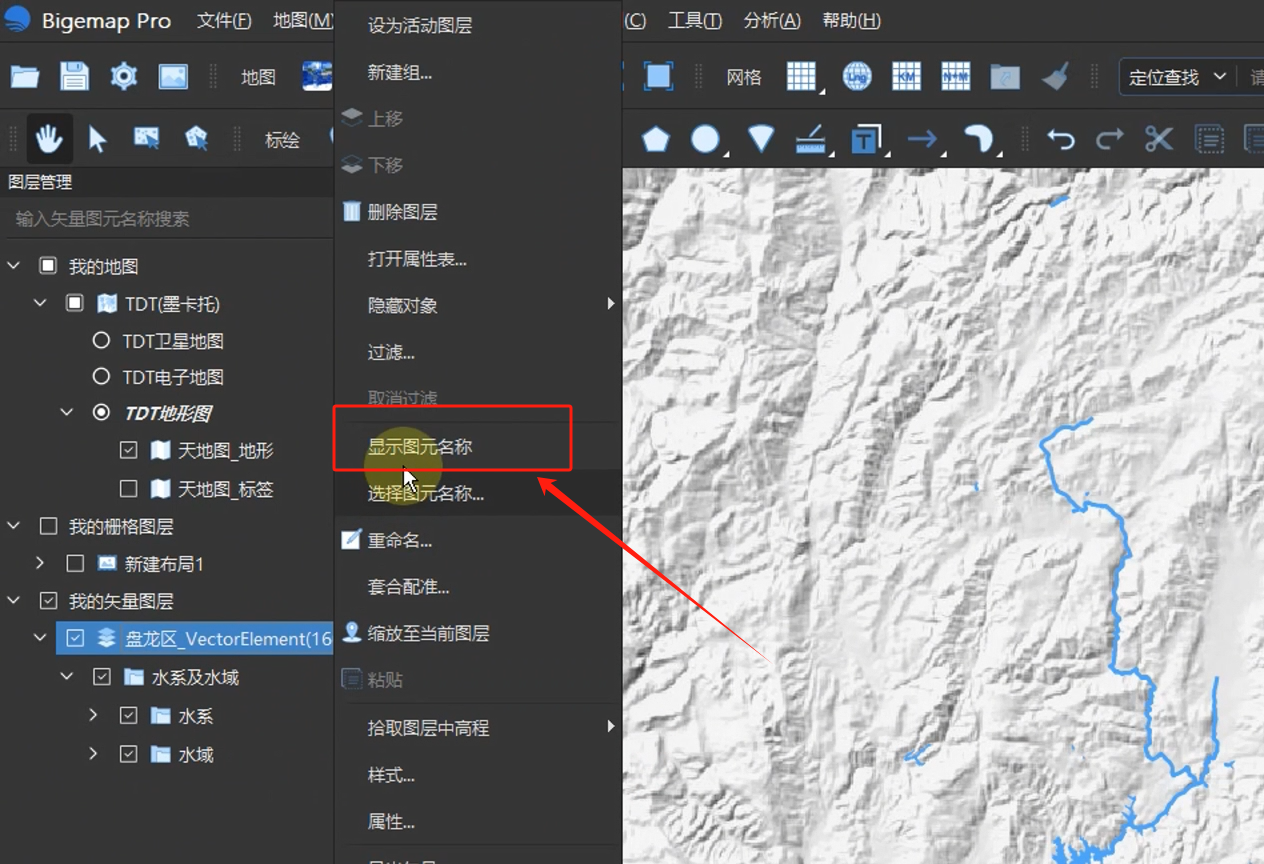

选中水系图层，右键点击“显示图元名称”，水系名称将自动显示在地图上。（这里需要注意，确保选择的是总图层，以保证名称正确显示）

   2.调整标注样式

名称显示后，还能对字符的标注样式进一步优化

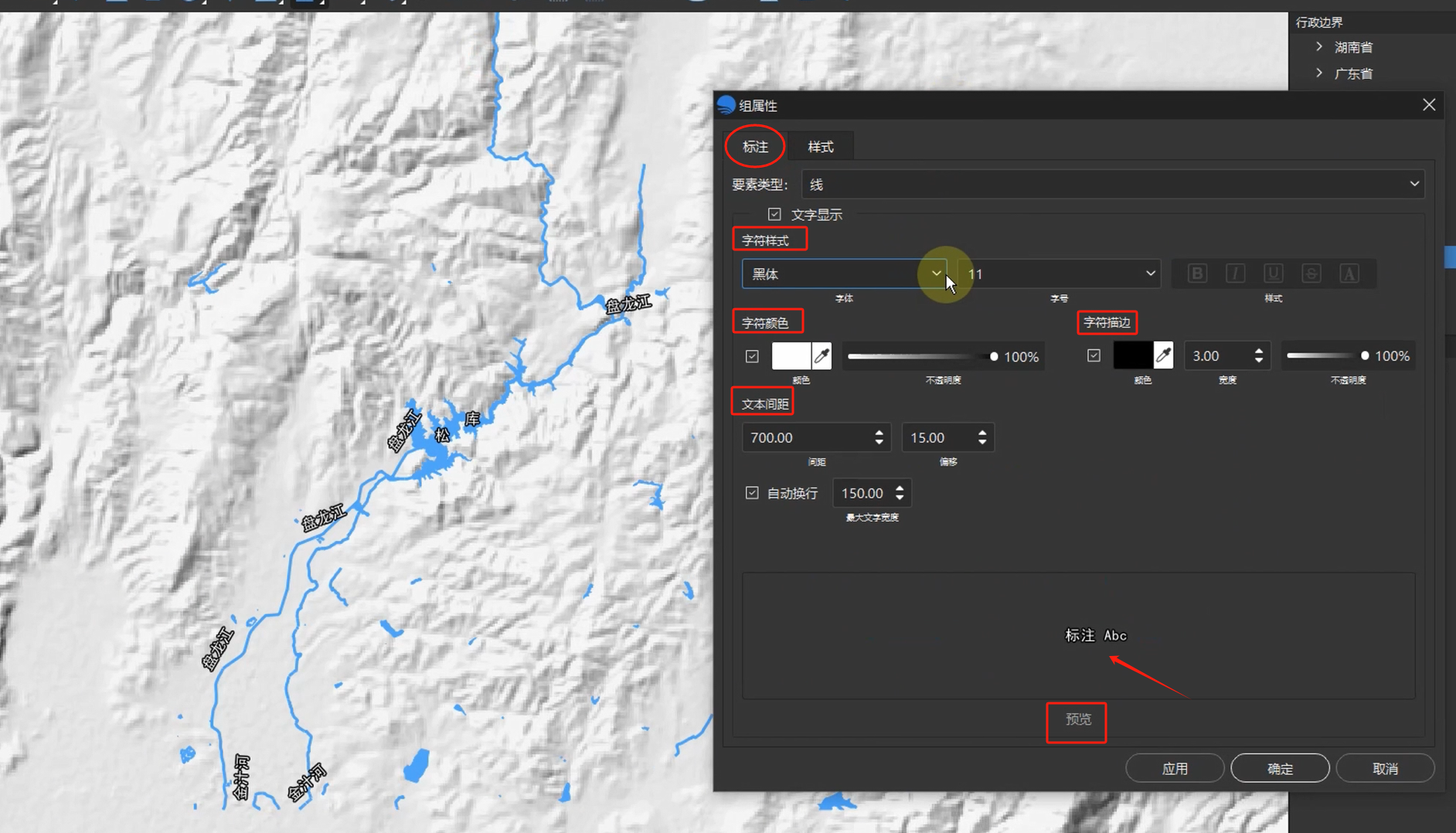

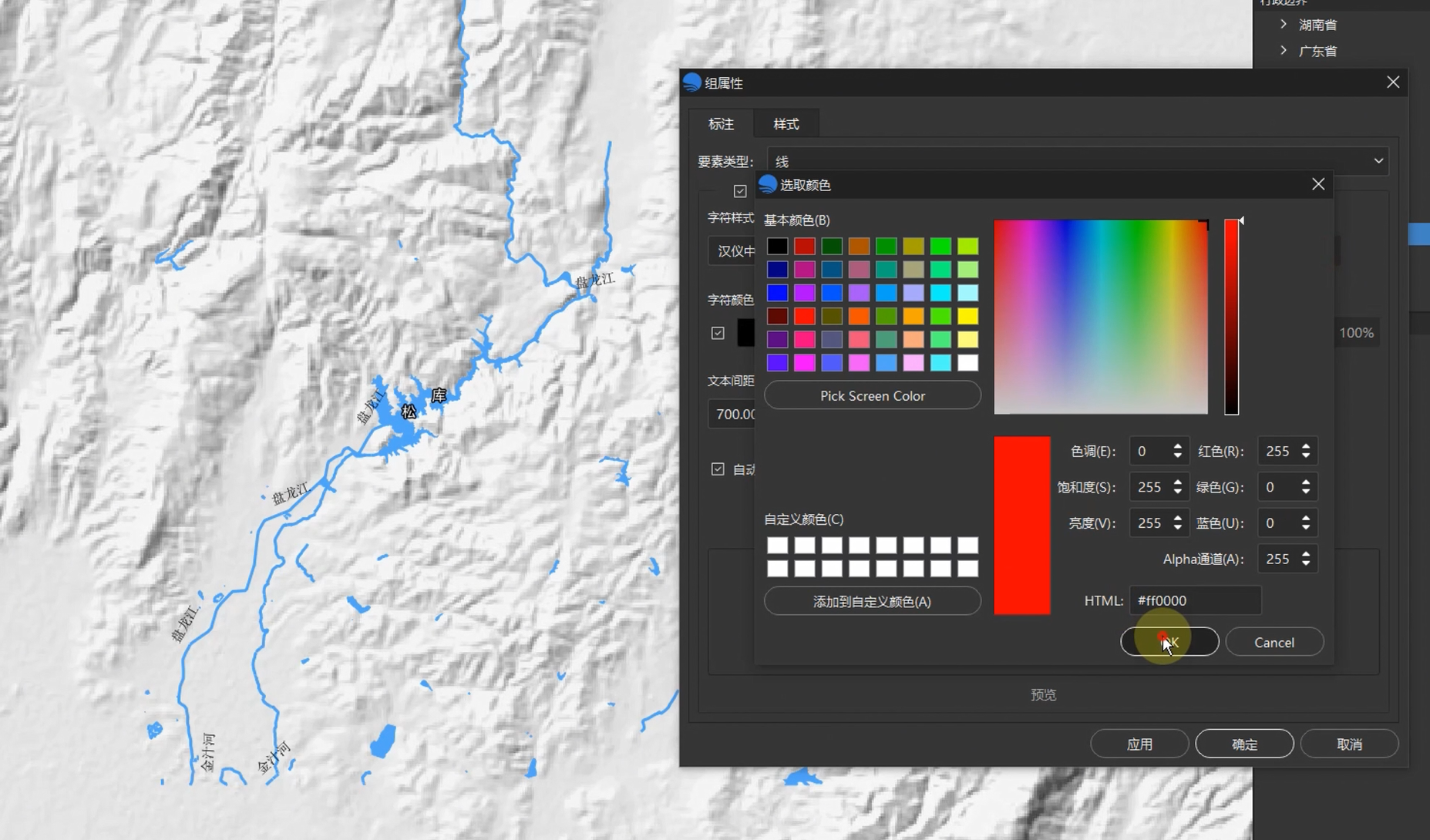

在标注样式设置中，您可以选择自己喜爱的字体，自由调整字体大小、颜色，并且选择是否添加描边。完成设置后点击 “应用”，标注样式便调整完成。

四、添加行政边界

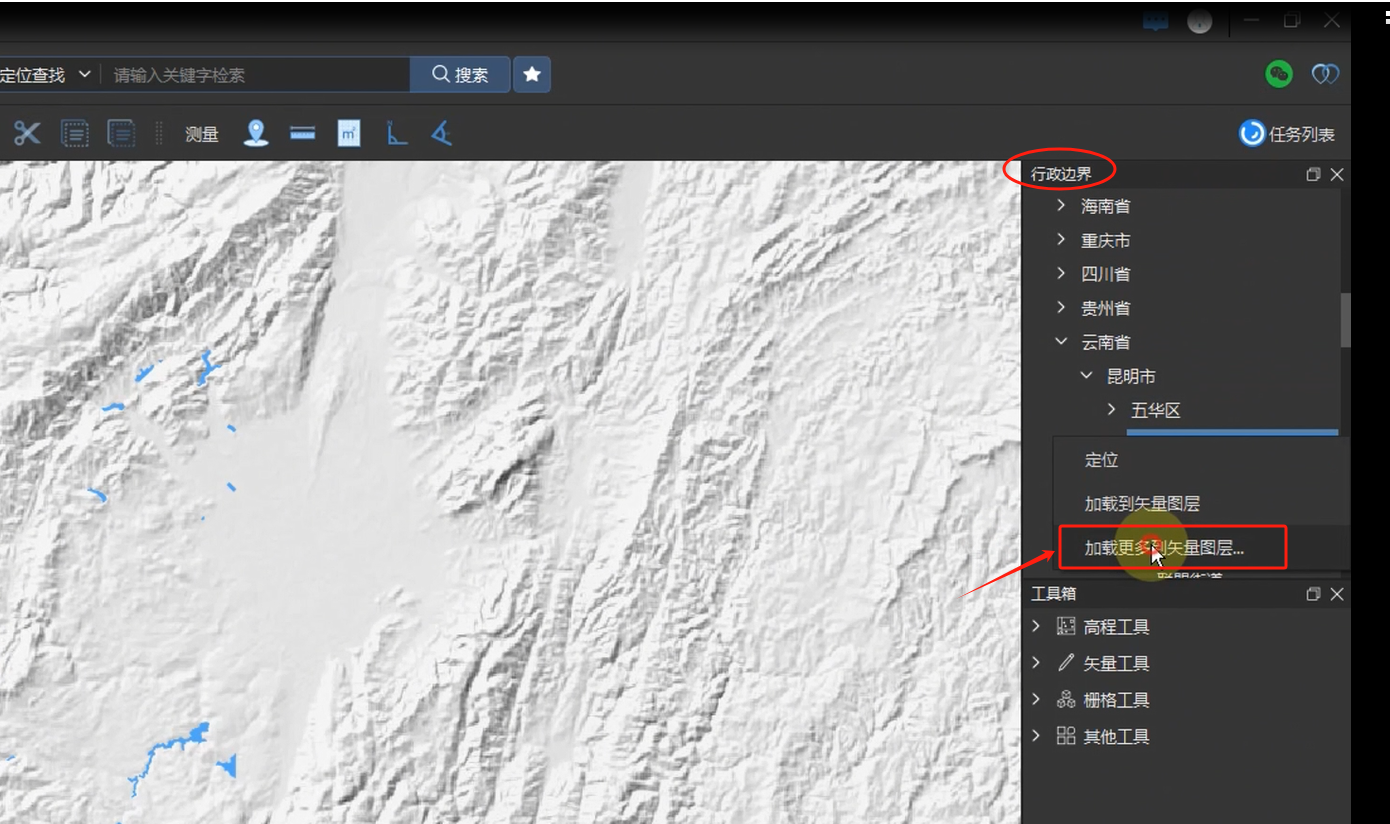

制作水系图时，如需添加行政边界。可以在软件的行政边界选项中找到云南昆明，右键选择 “加载更多到矢量”

此时可根据个人需求选择加载区县边界或乡镇边界

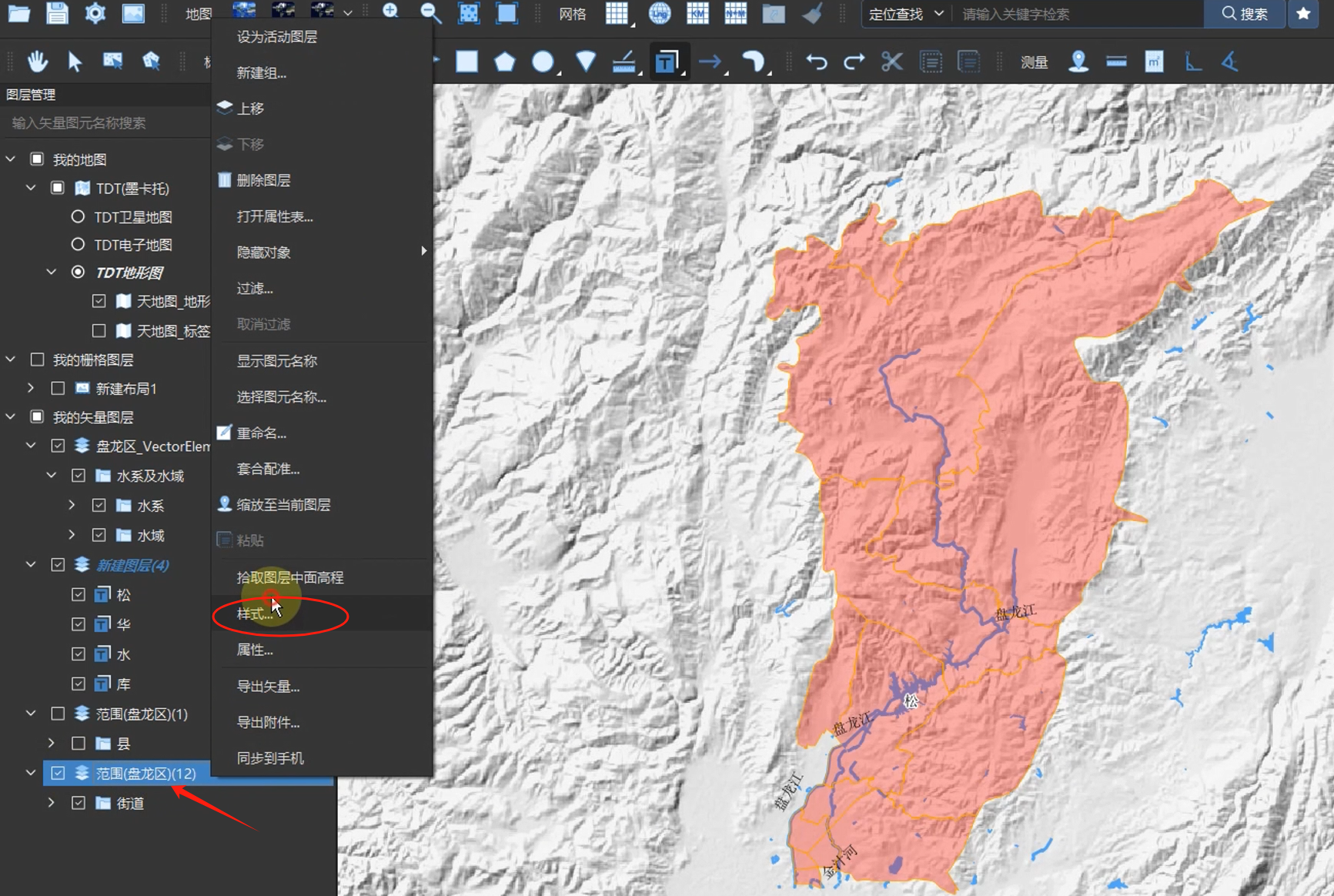

这里我们加载好盘龙区的边界图层后，右键点击 “样式”

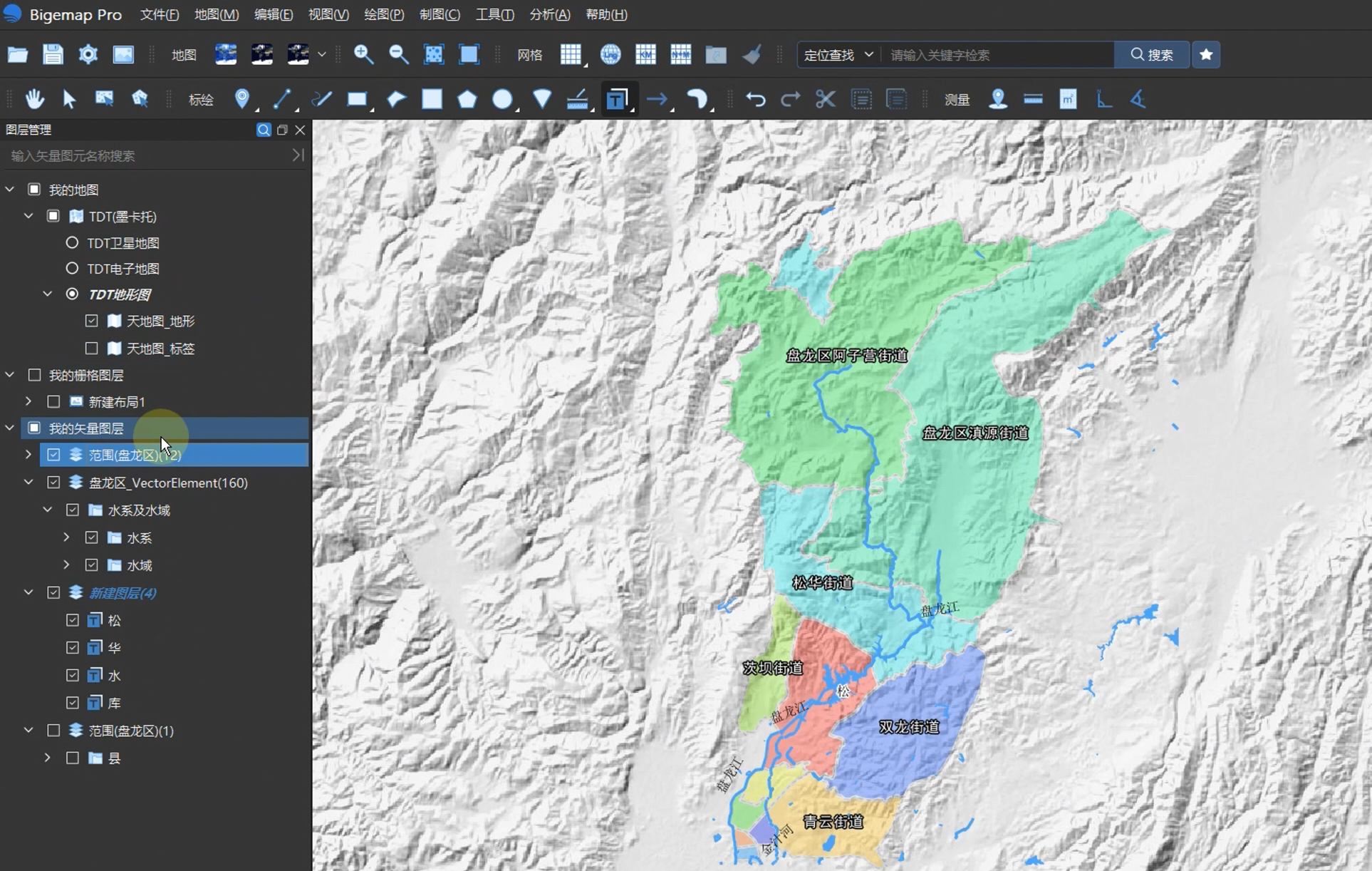

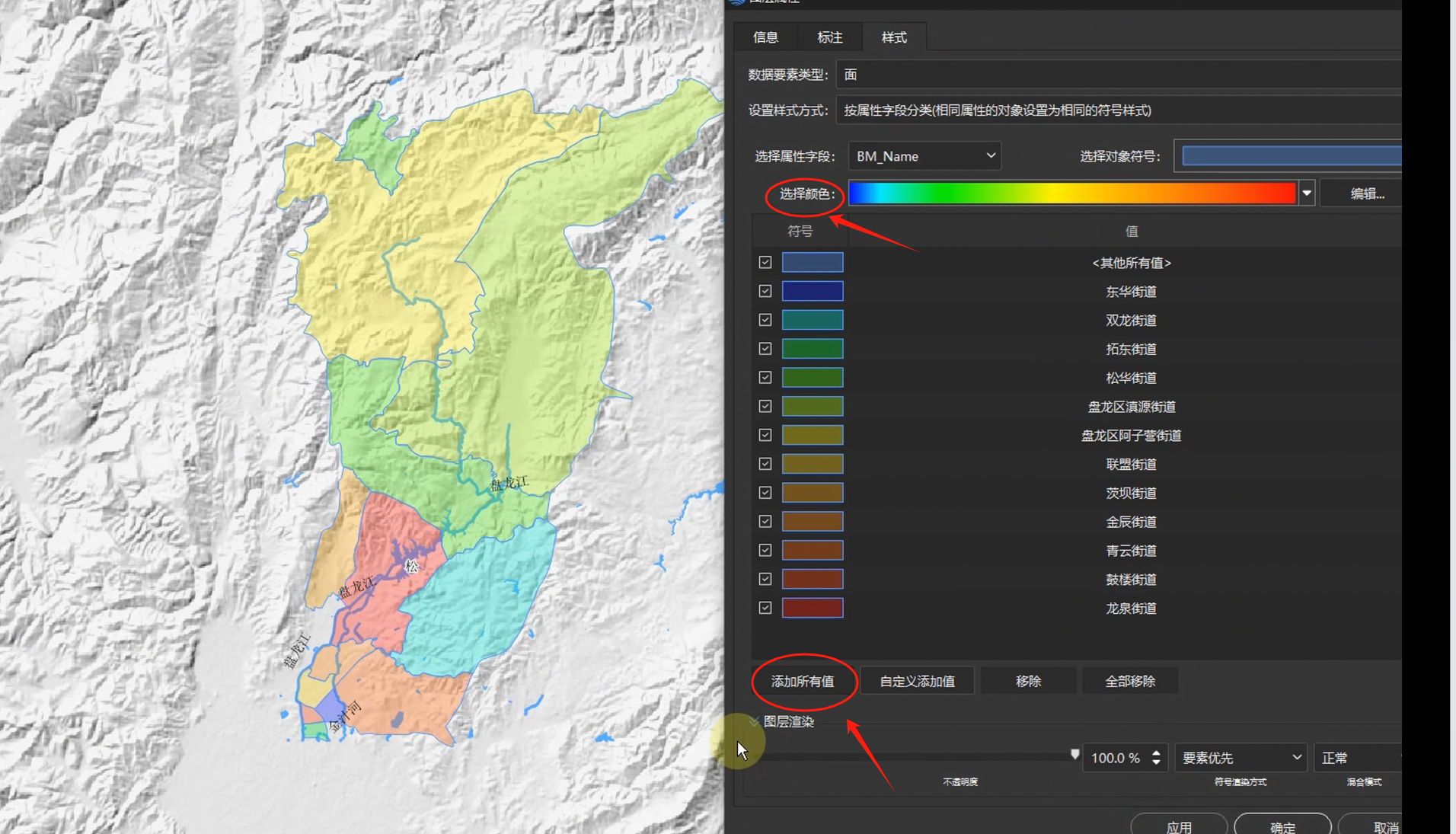

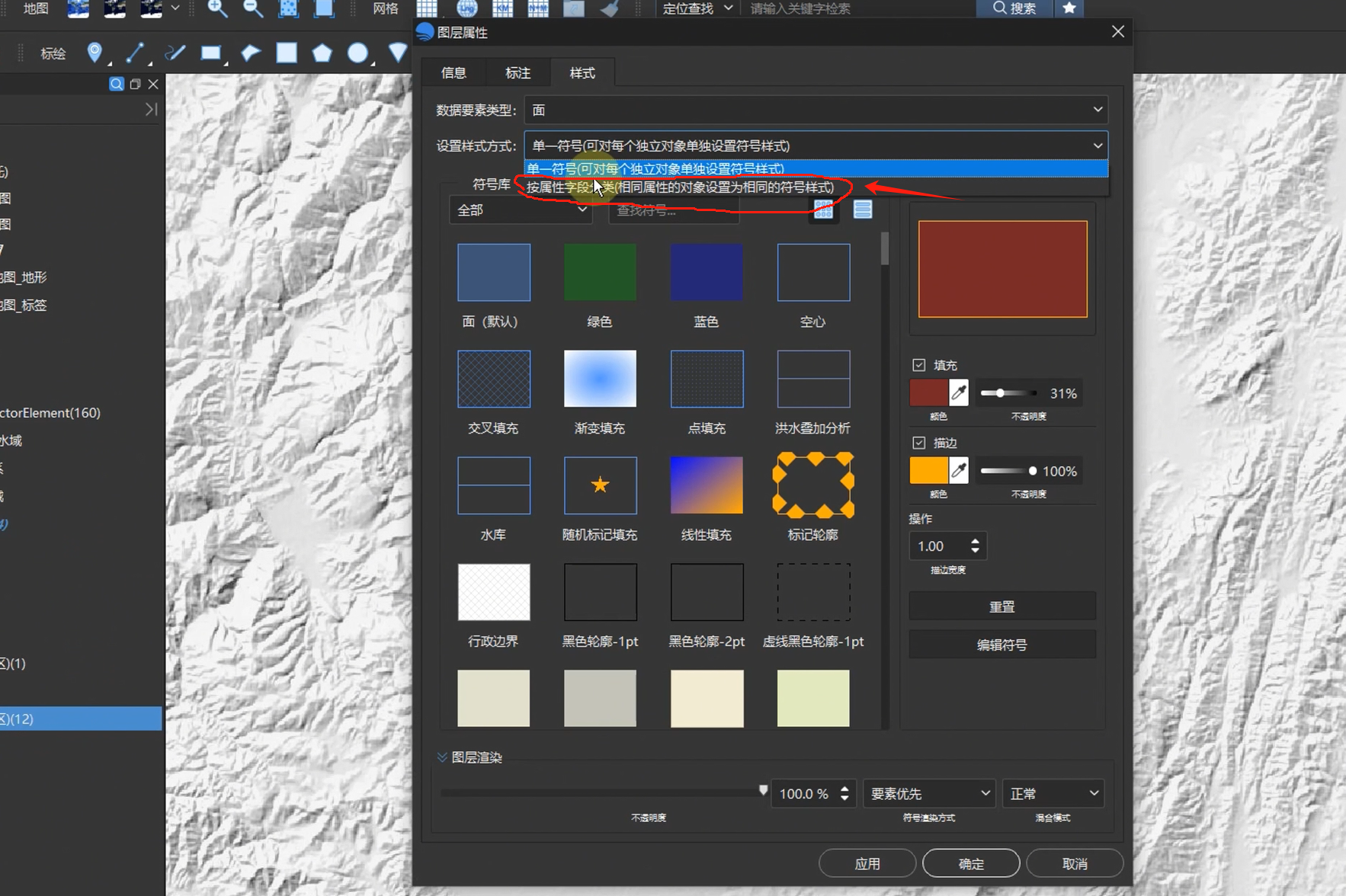

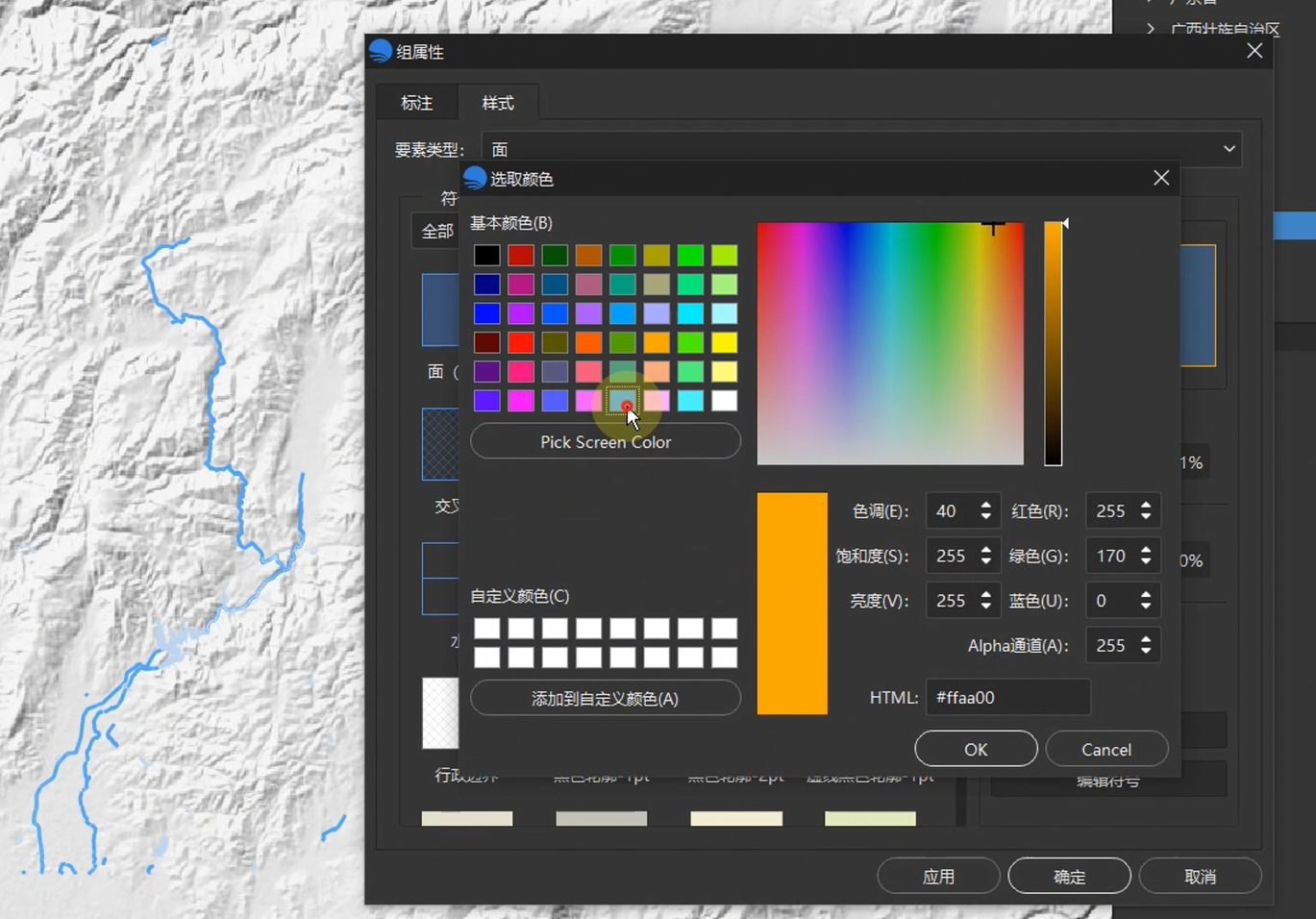

选择 “按属性去给它进行一个填充”，点击 “添加所有值”，软件会自动添加每个街道，实现批量填充。同时，还能选择合适的配色方案，并对边界线进行描边处理。

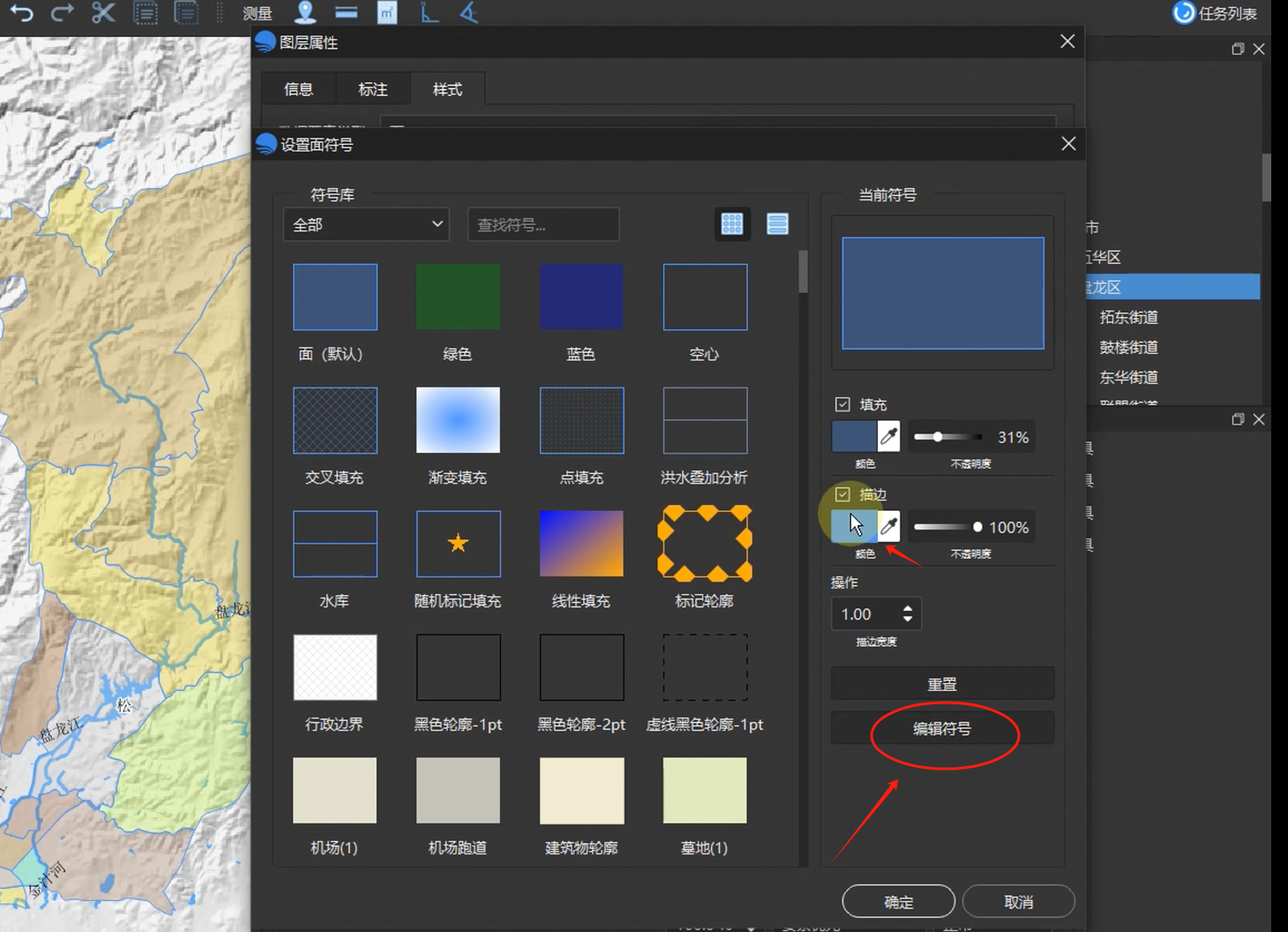

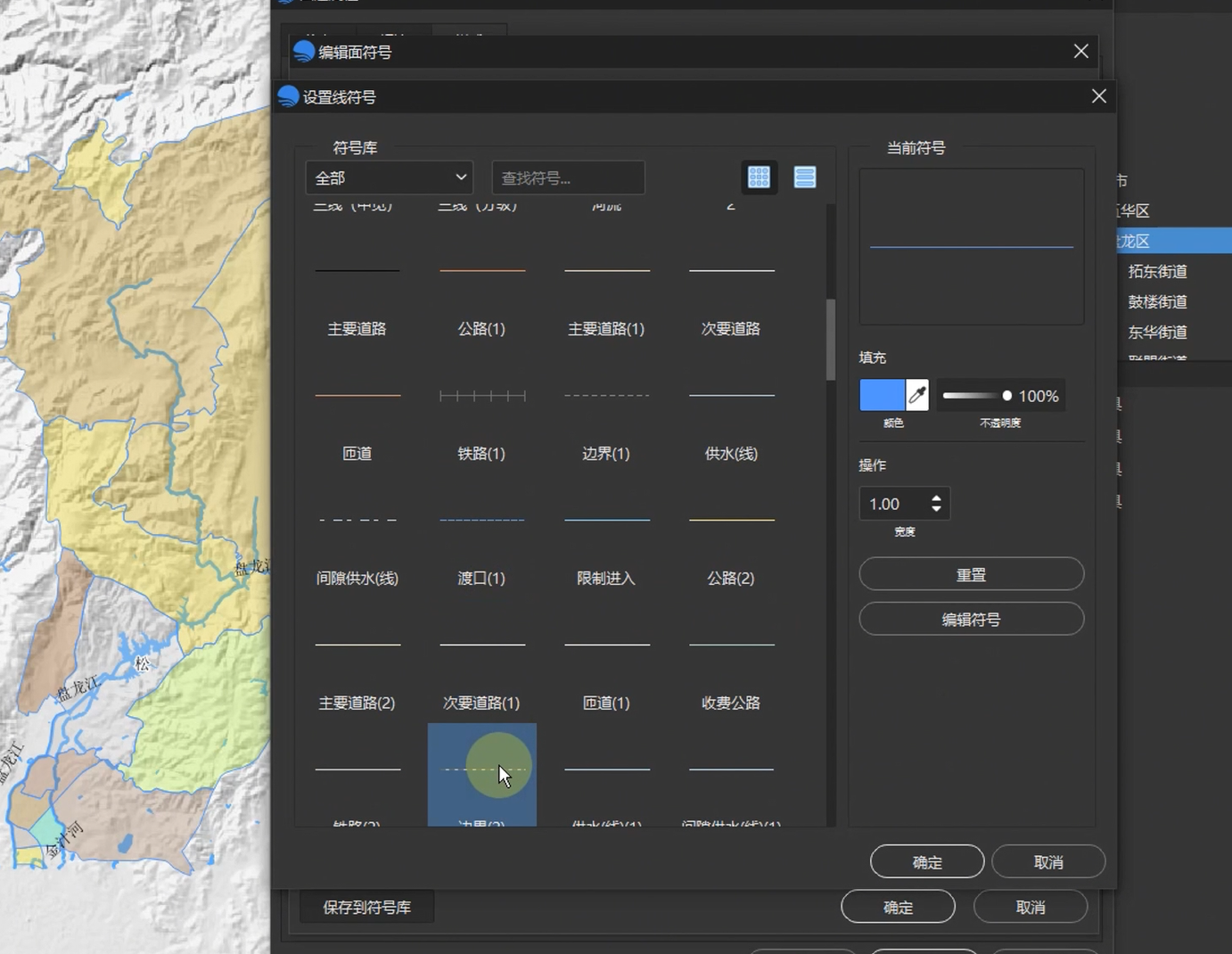

点击 “编辑符号”，在描边选项中勾选 “高级描边”

选择合适的边界线样式后点击 “应用”，边界线样式就设置好了。

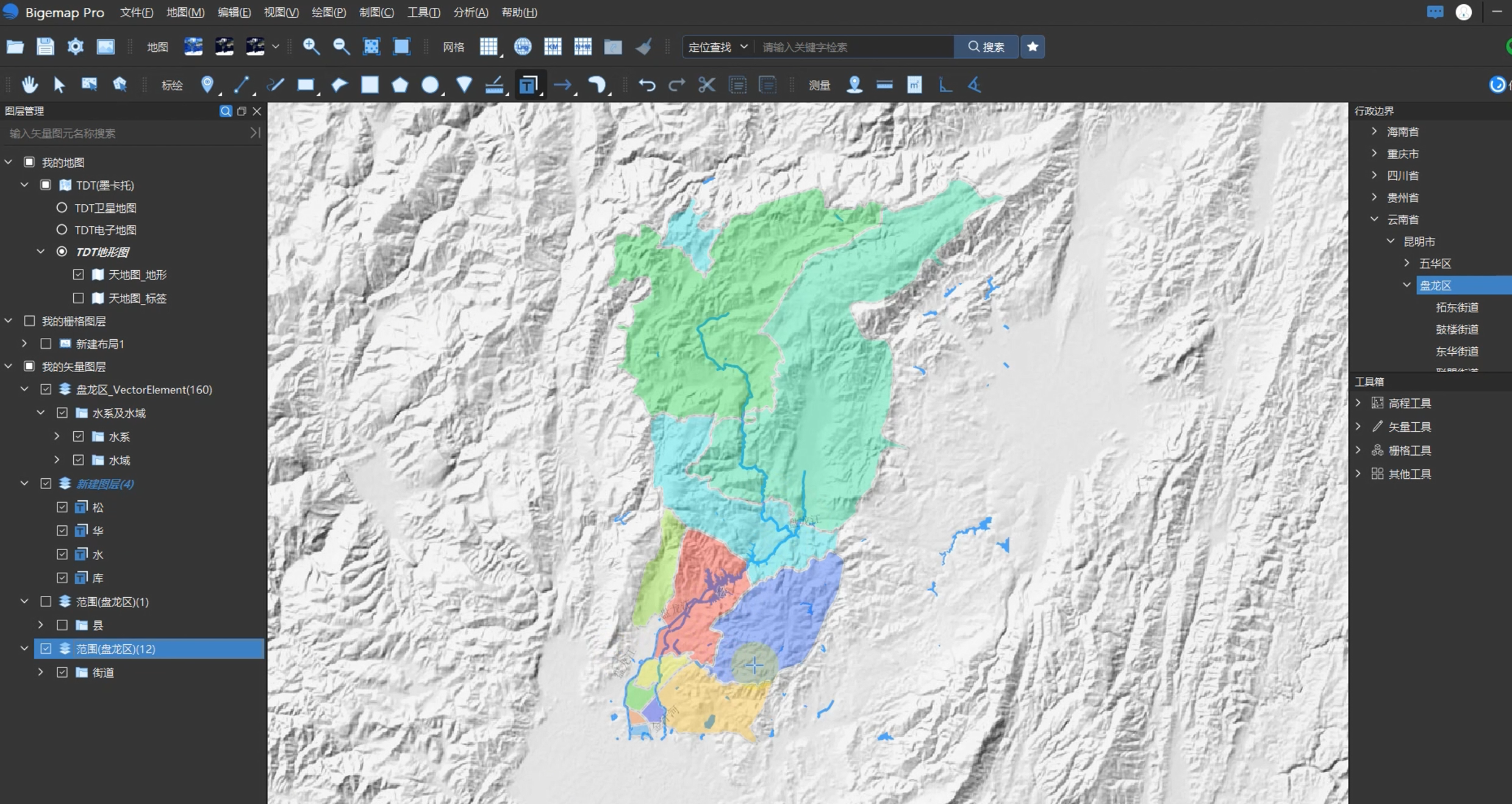

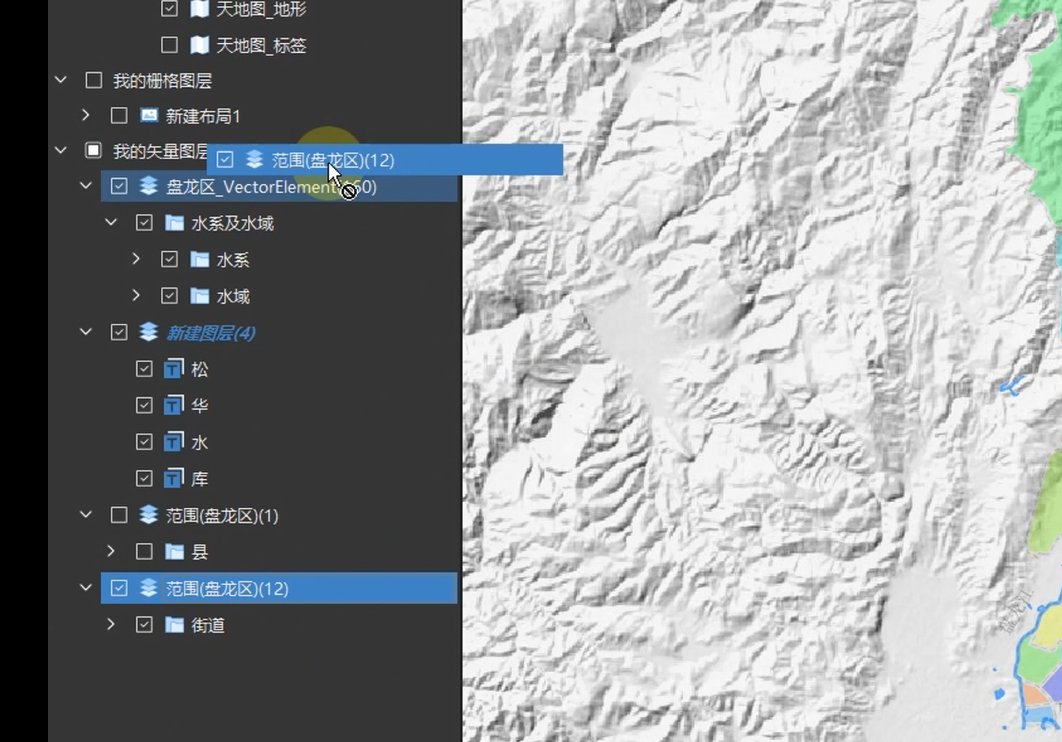

添加完边界线后，可能会出现边界线覆盖水系的情况，这是由于图层显示秩序导致的。解决方法很简单，将边界线图层挪到最上方，这样水系就能覆盖在边界线之上了

五、标注政府驻地

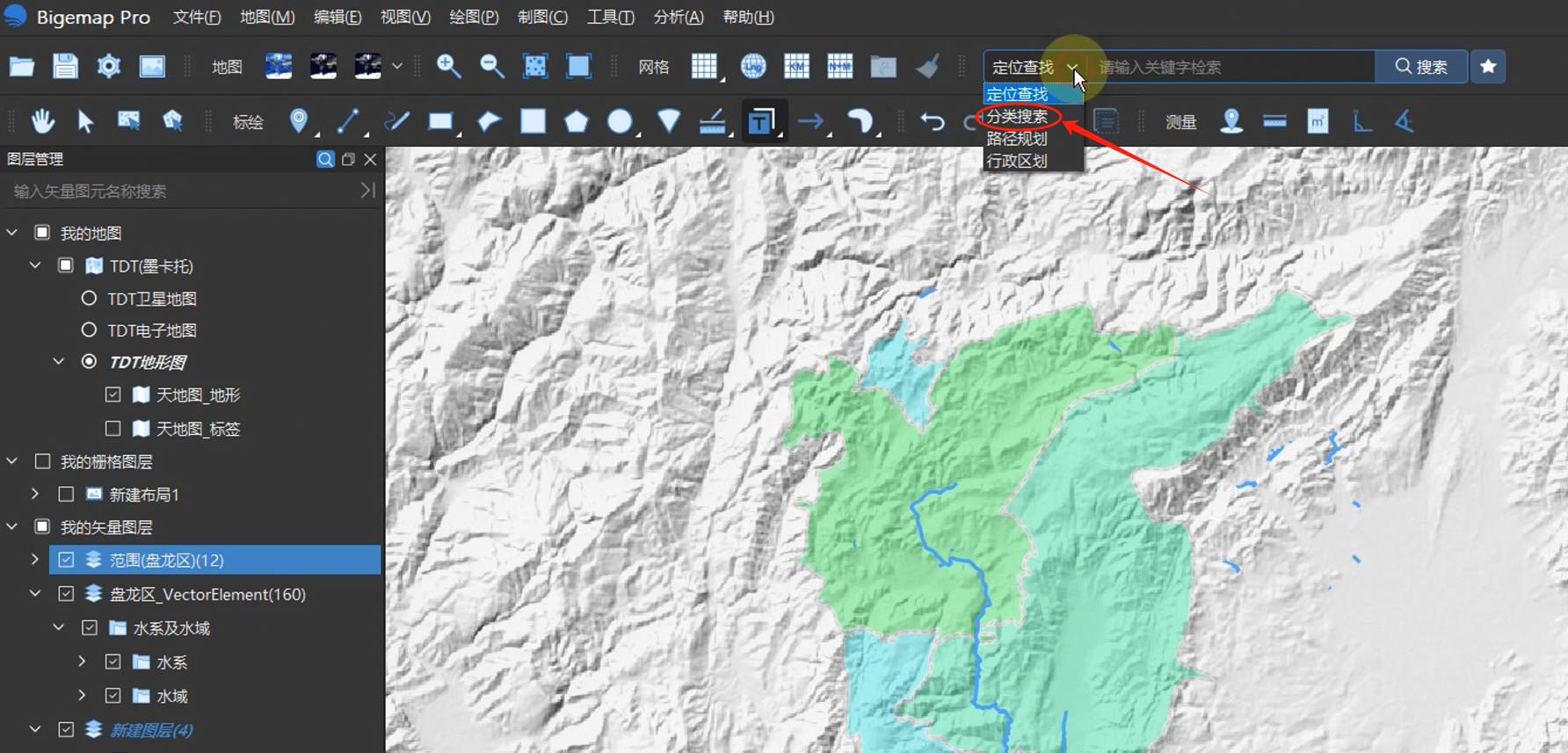

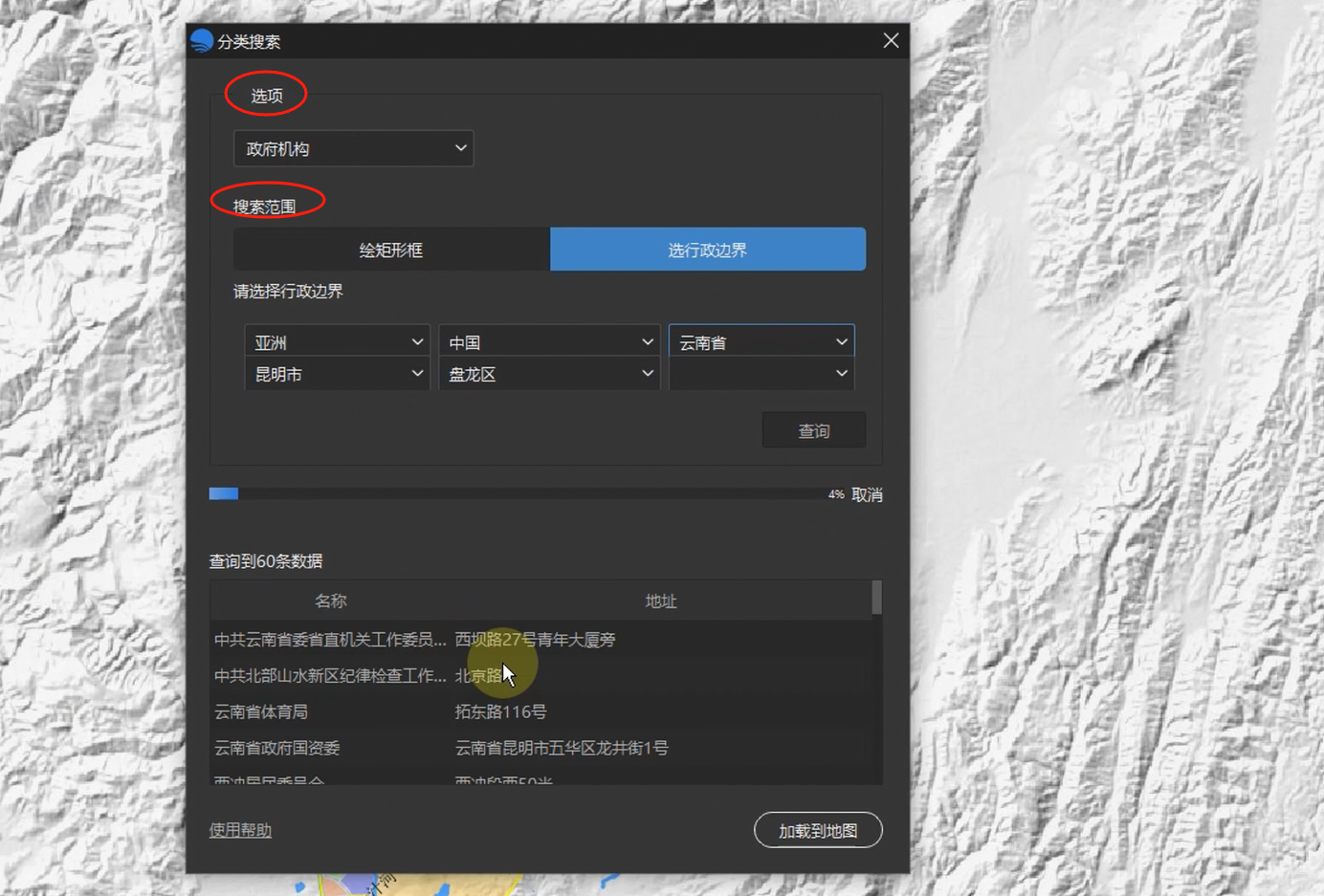

如果需要在图上标注政府驻地，操作方法是点击 “定位查询”，选择 “分类搜索”，搜索云南昆明盘龙区的政府机构数据。

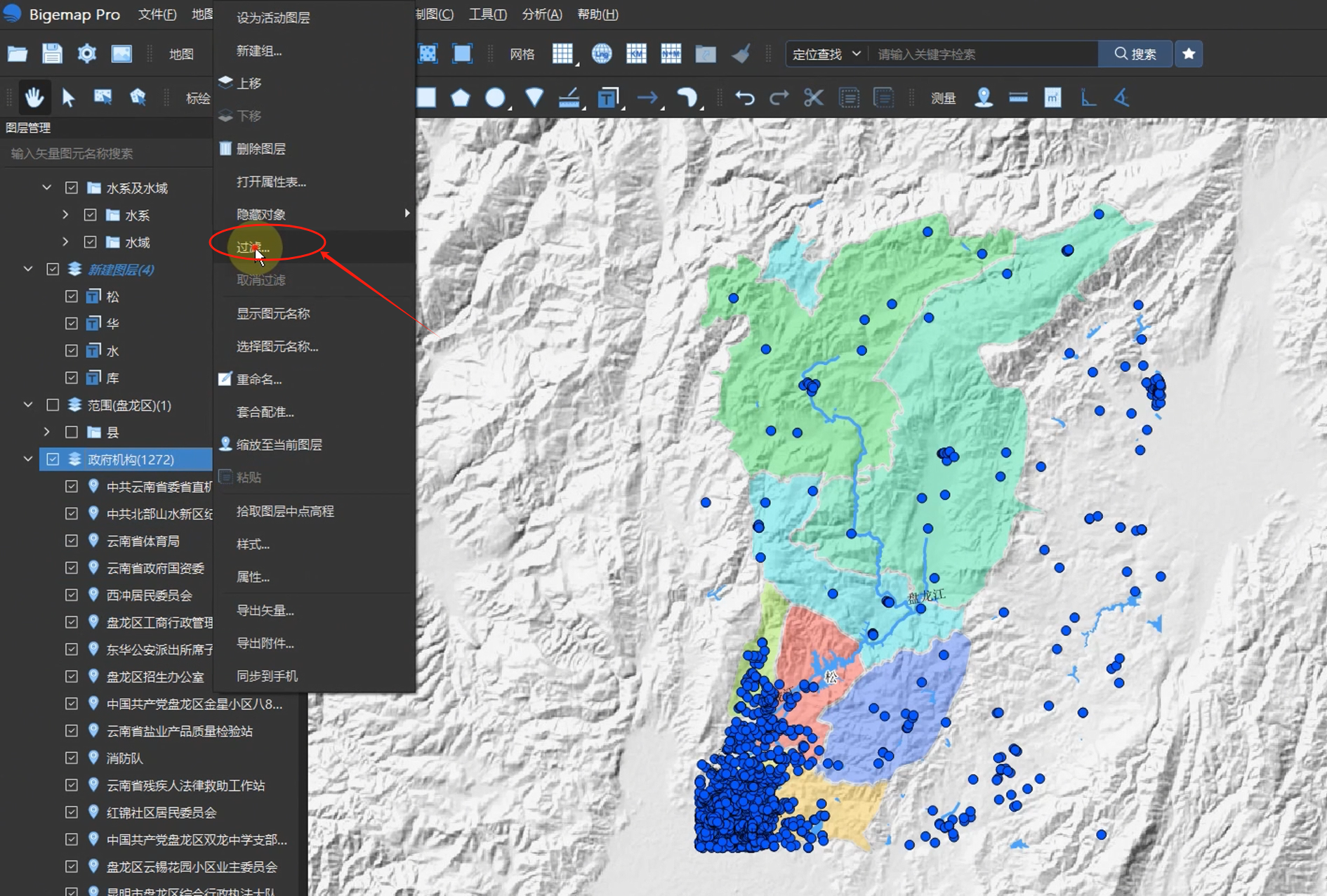

点击 “加载到地图” 后，相关数据就会加载到图上。由于加载的数据中并非全部是政府驻地，此时需要使用“过滤”功能，通过函数进行筛选。

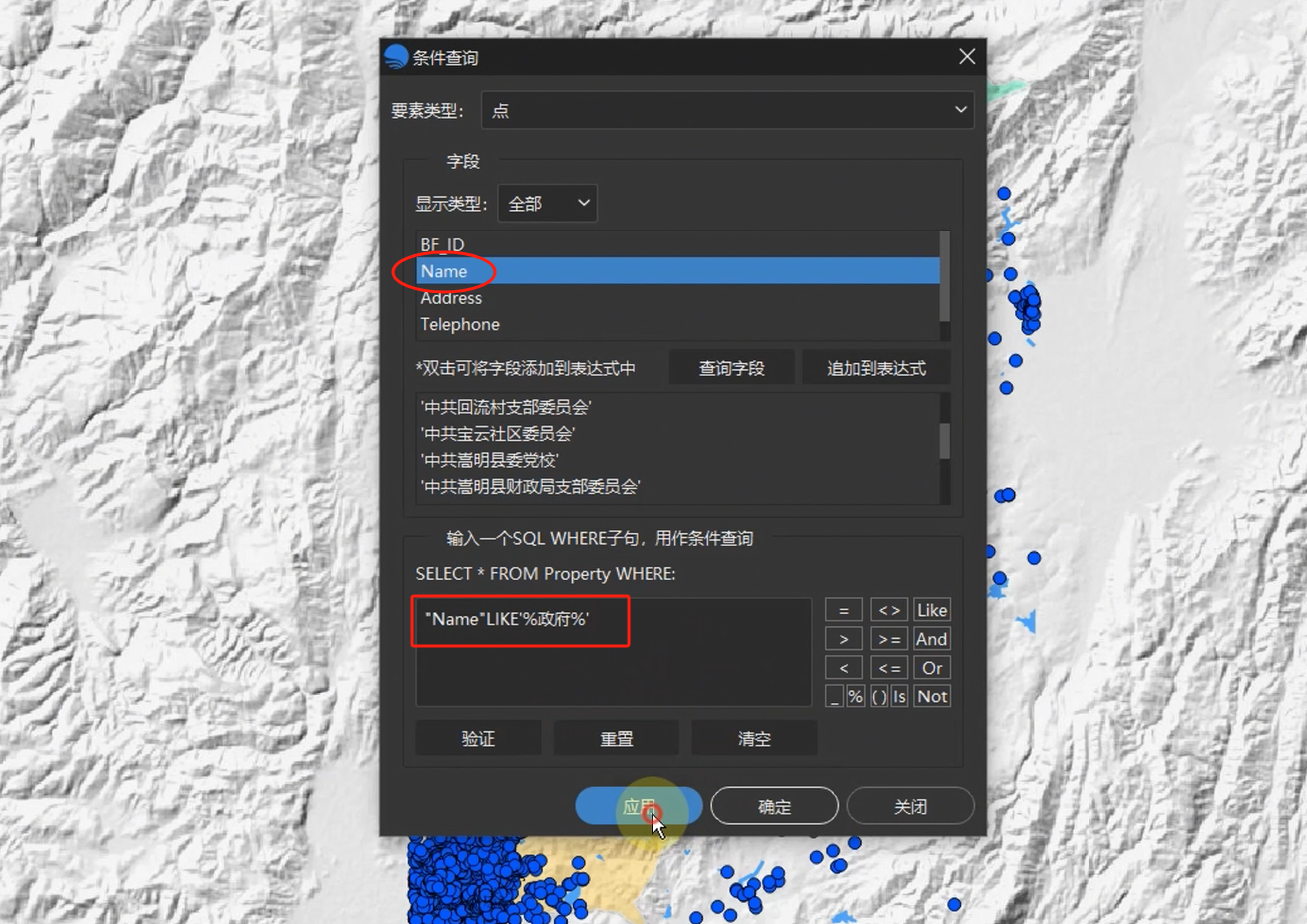

筛选的函数表达式为 ：“Name” like '% 政府 %'

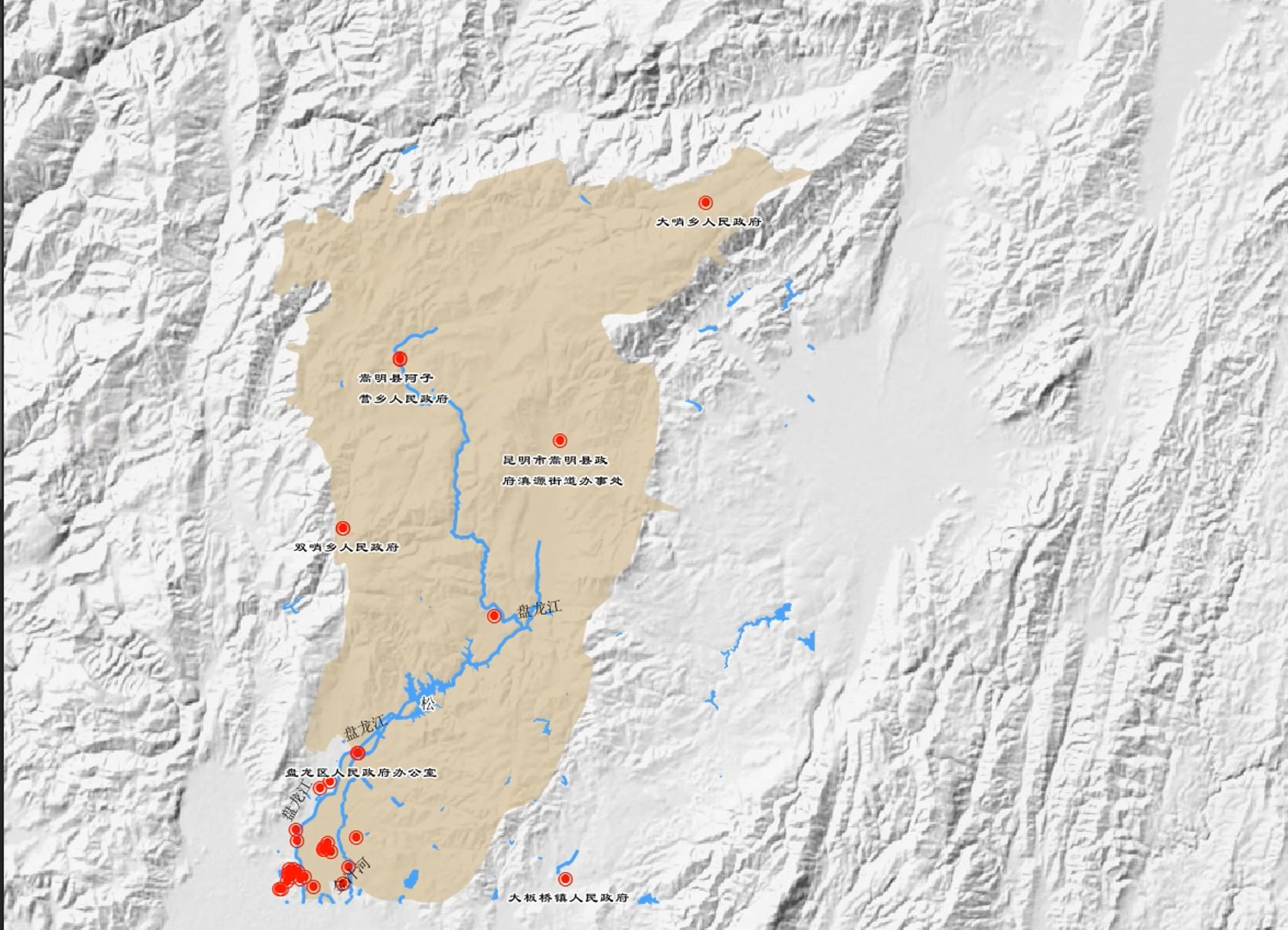

验证表达式成功后点击 “应用”，这样就能筛选出政府驻地的数据。不过，其中还存一些虽包含 “政府” 但并非政府驻地的数据，需要手动逐个删除。

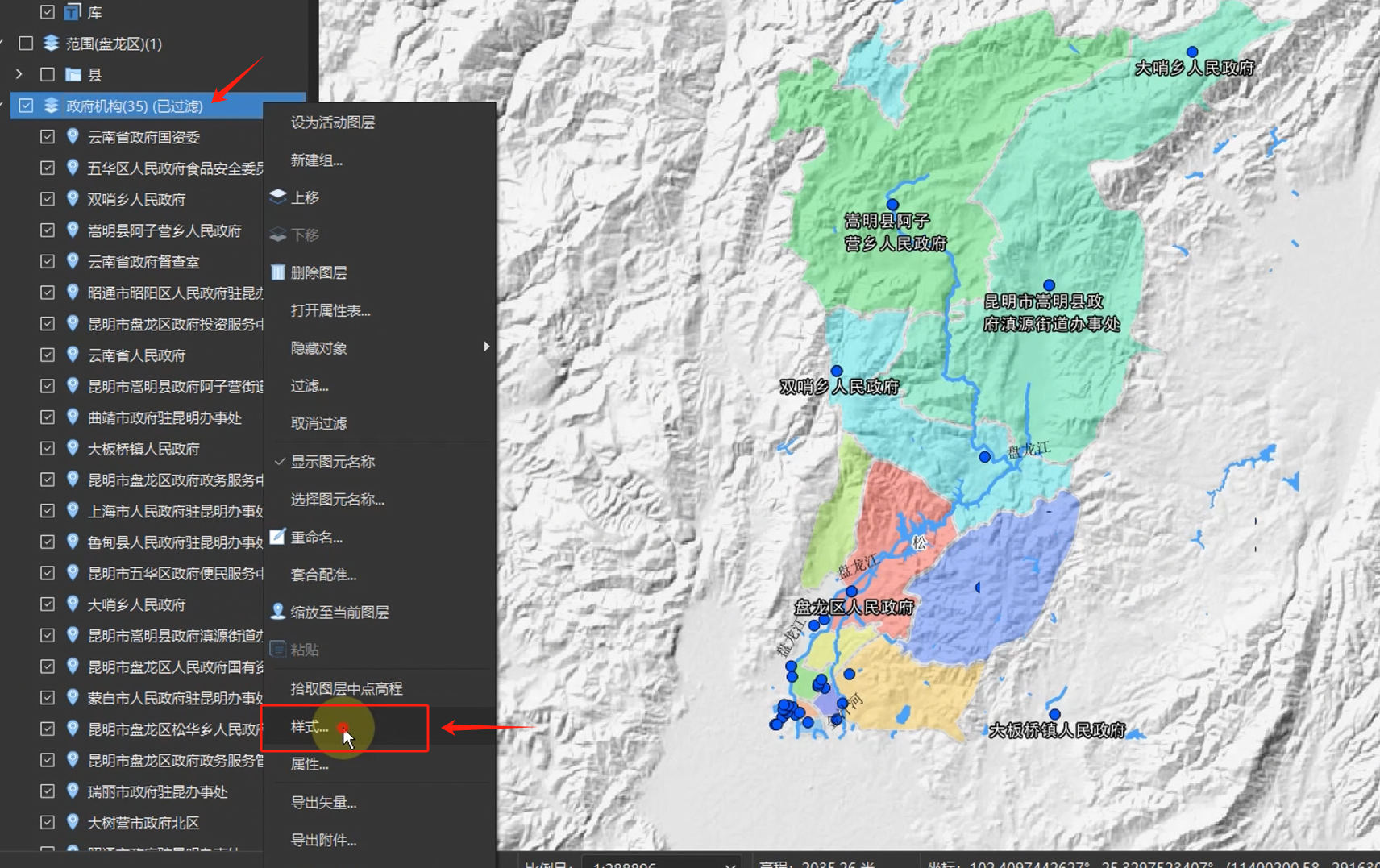

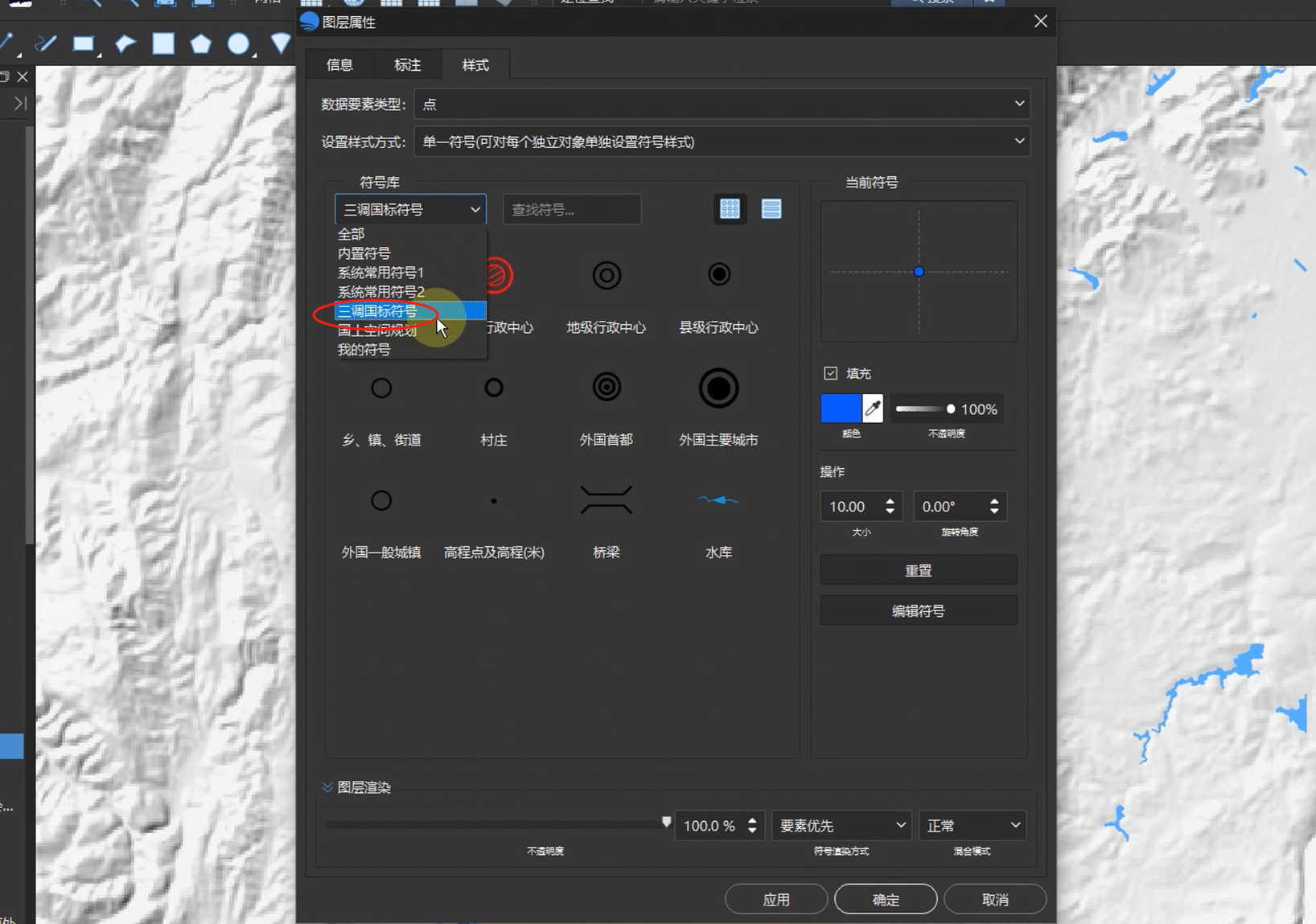

筛选完成后，我们可以显示政府驻地的名称，并对名称样式进行调整，如选择合适的字体、调整字体大小等。

六、视图布局

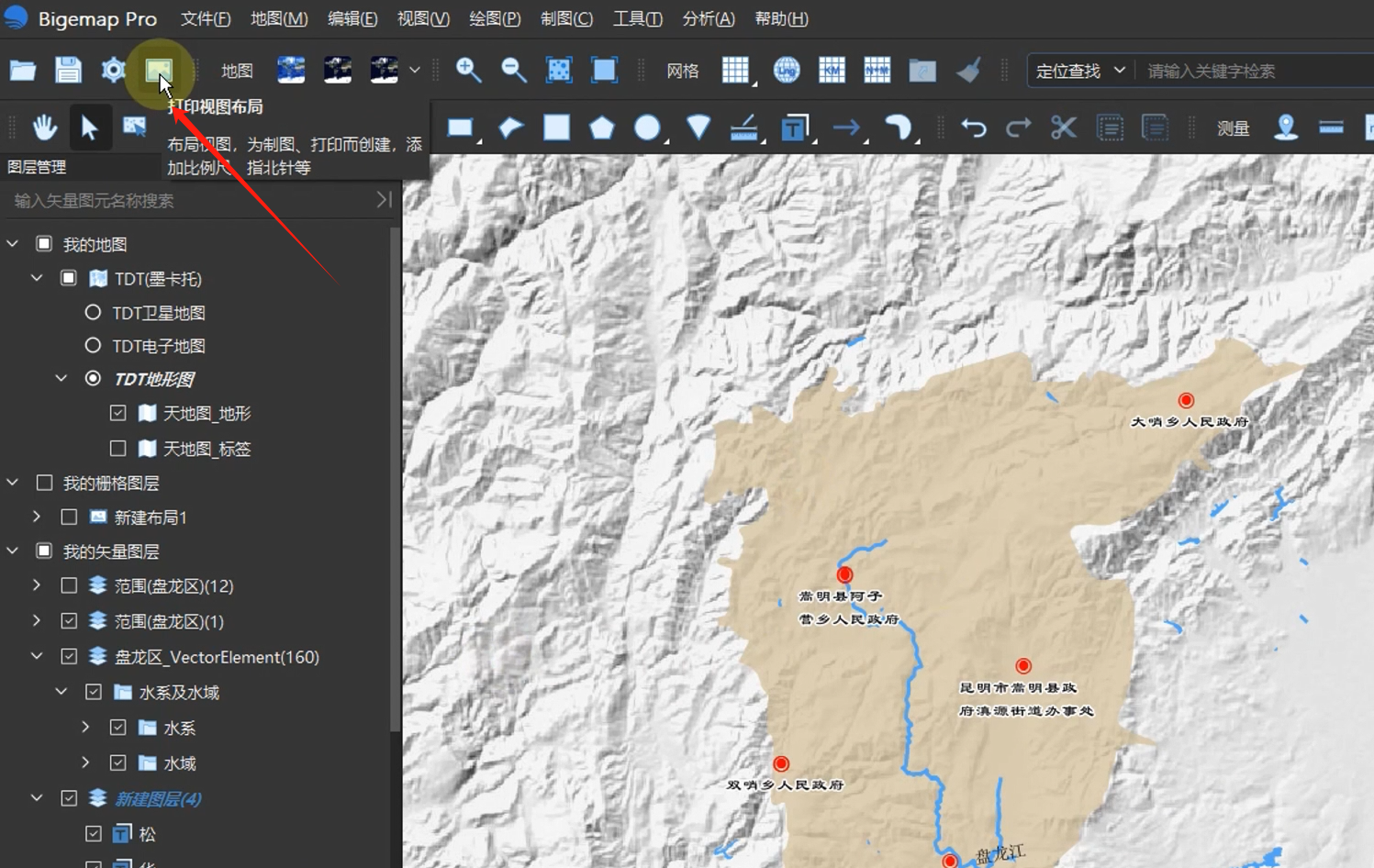

水系图制作完成后，接下来切换到 “打印视图布局”，进入出图环节。

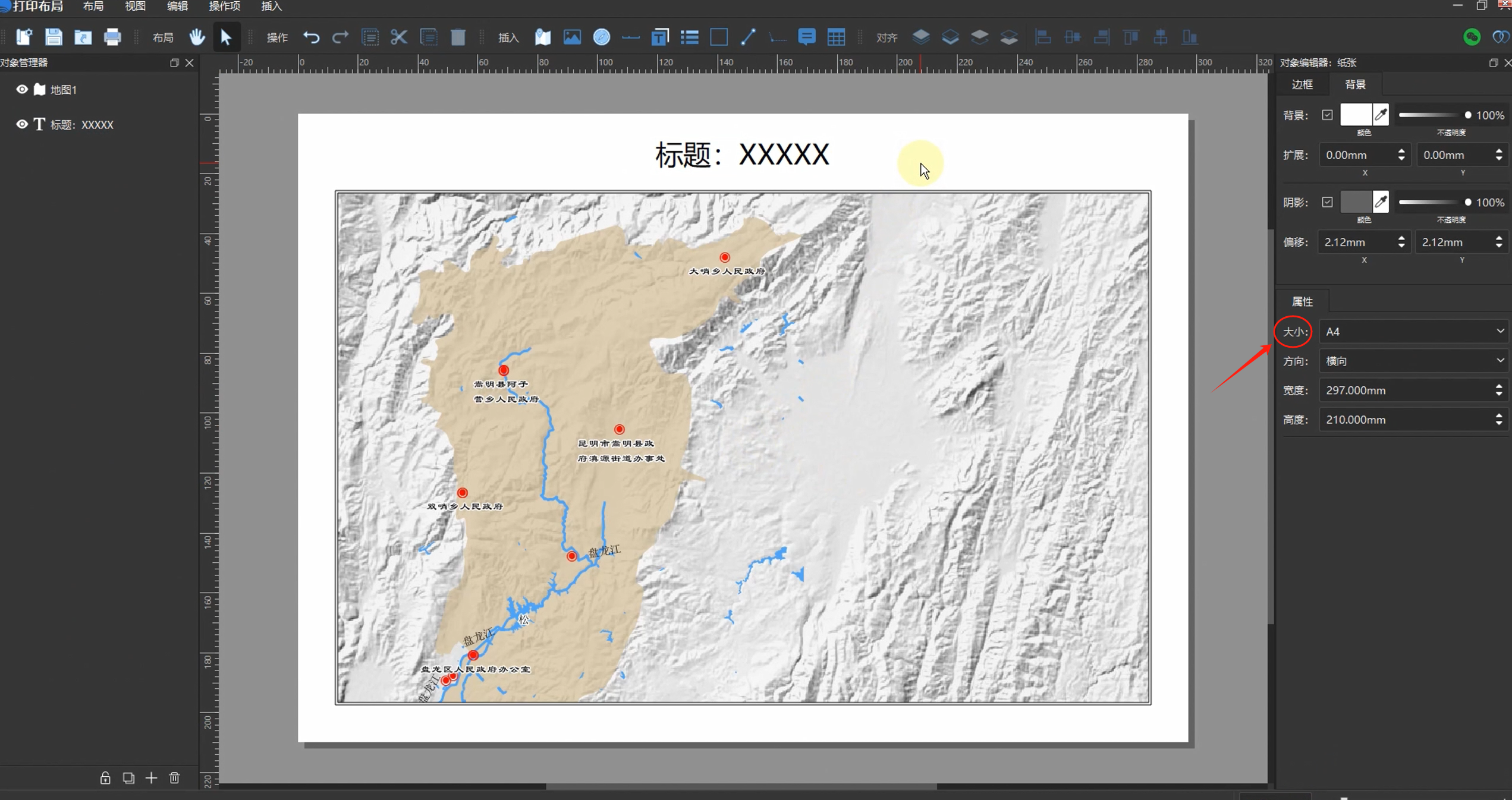

进入布局页面后，点击外边框，可以设置纸张大小和纸张方向（比如这张水系图选择纵向显示更为合适）。设置完成后，可进一步调整宽度和高度。

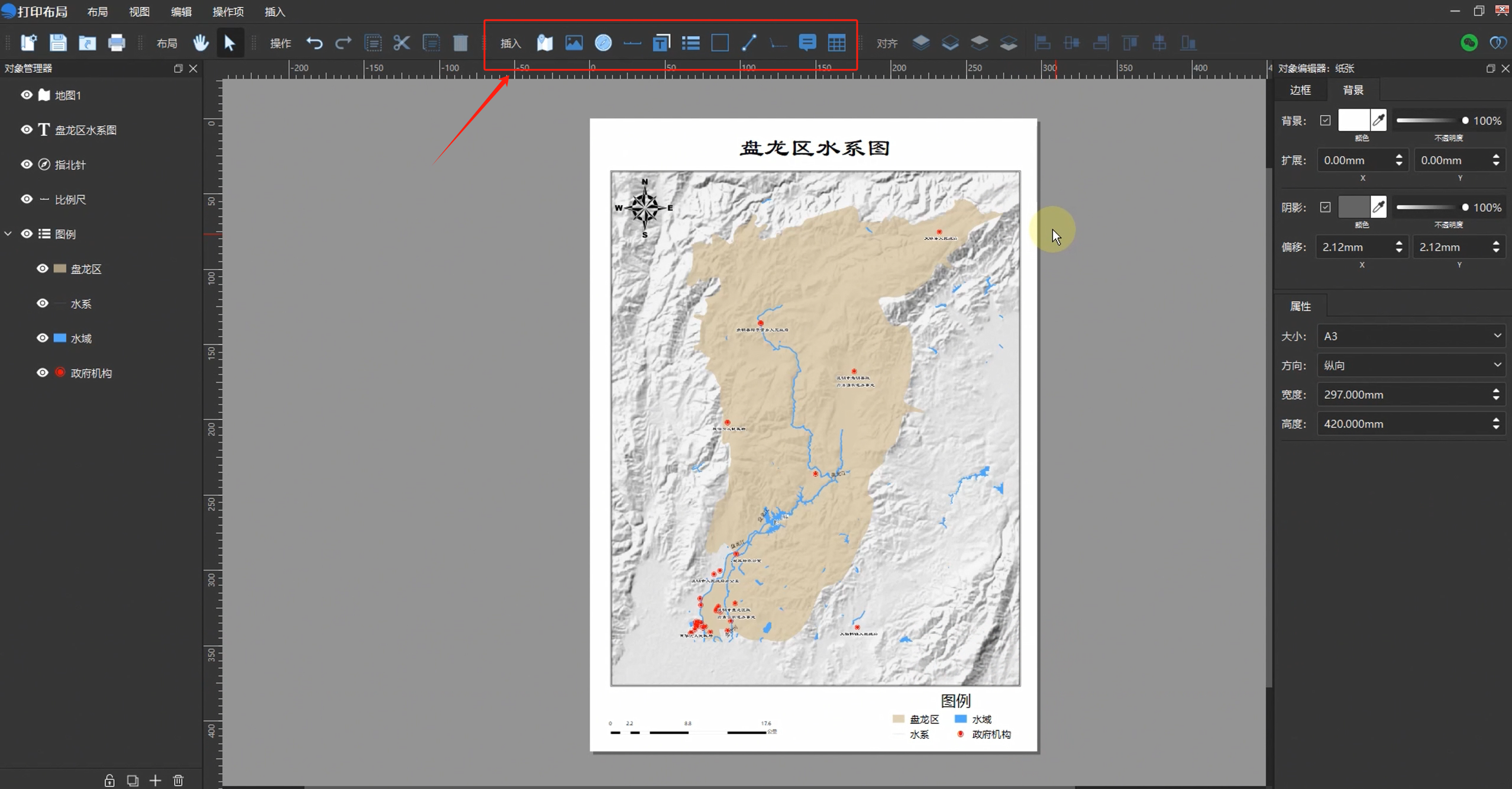

接下来可以修改标题，还可以添加图片备注、指北针、比例尺、文本标签、图例、注视线等元素，完善地图的信息展示。

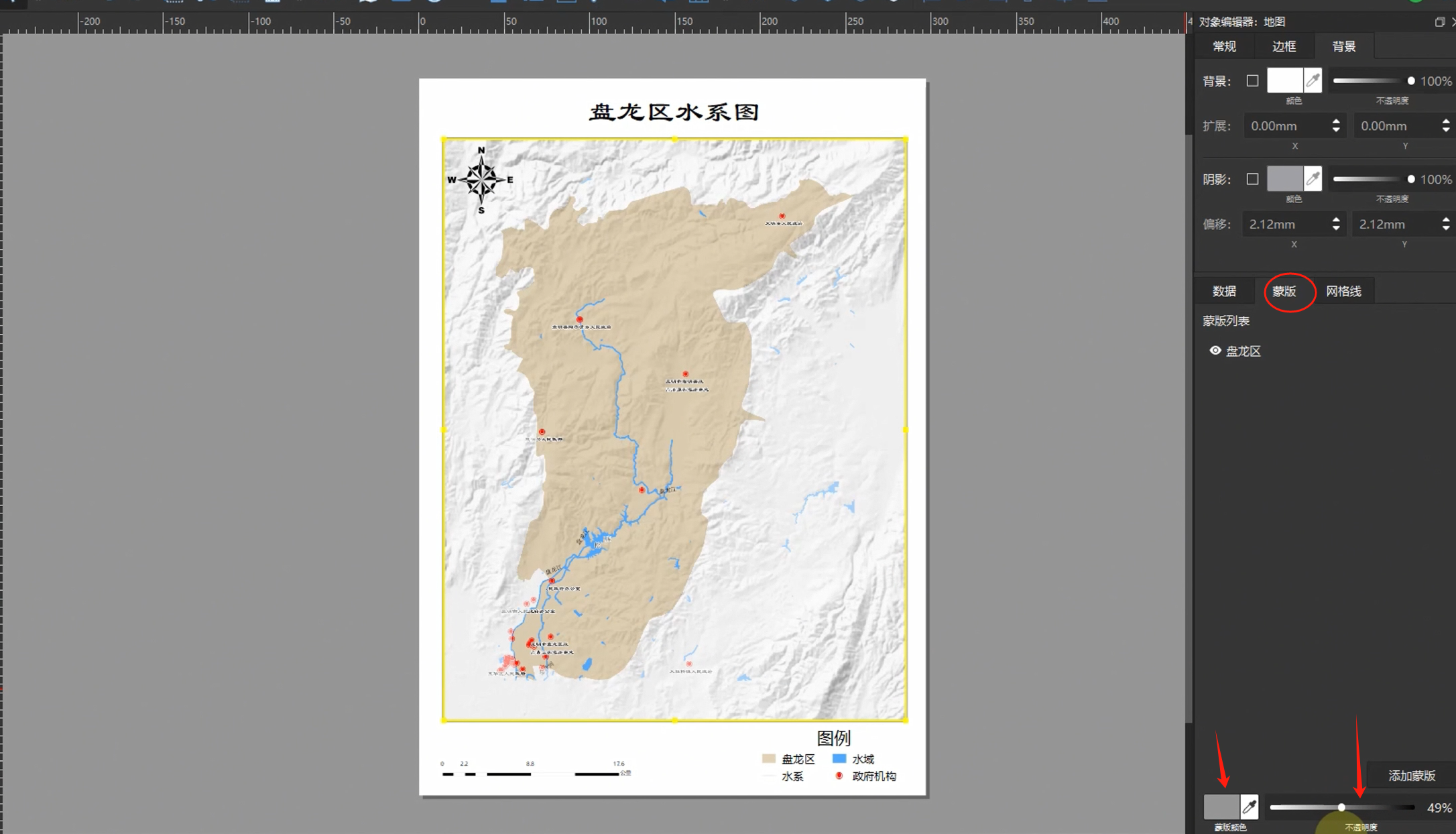

完成布局后，使用“蒙版”功能，调整蒙版颜色和透明度，以区分边界线内外的区域，增强地图的可视化效果。

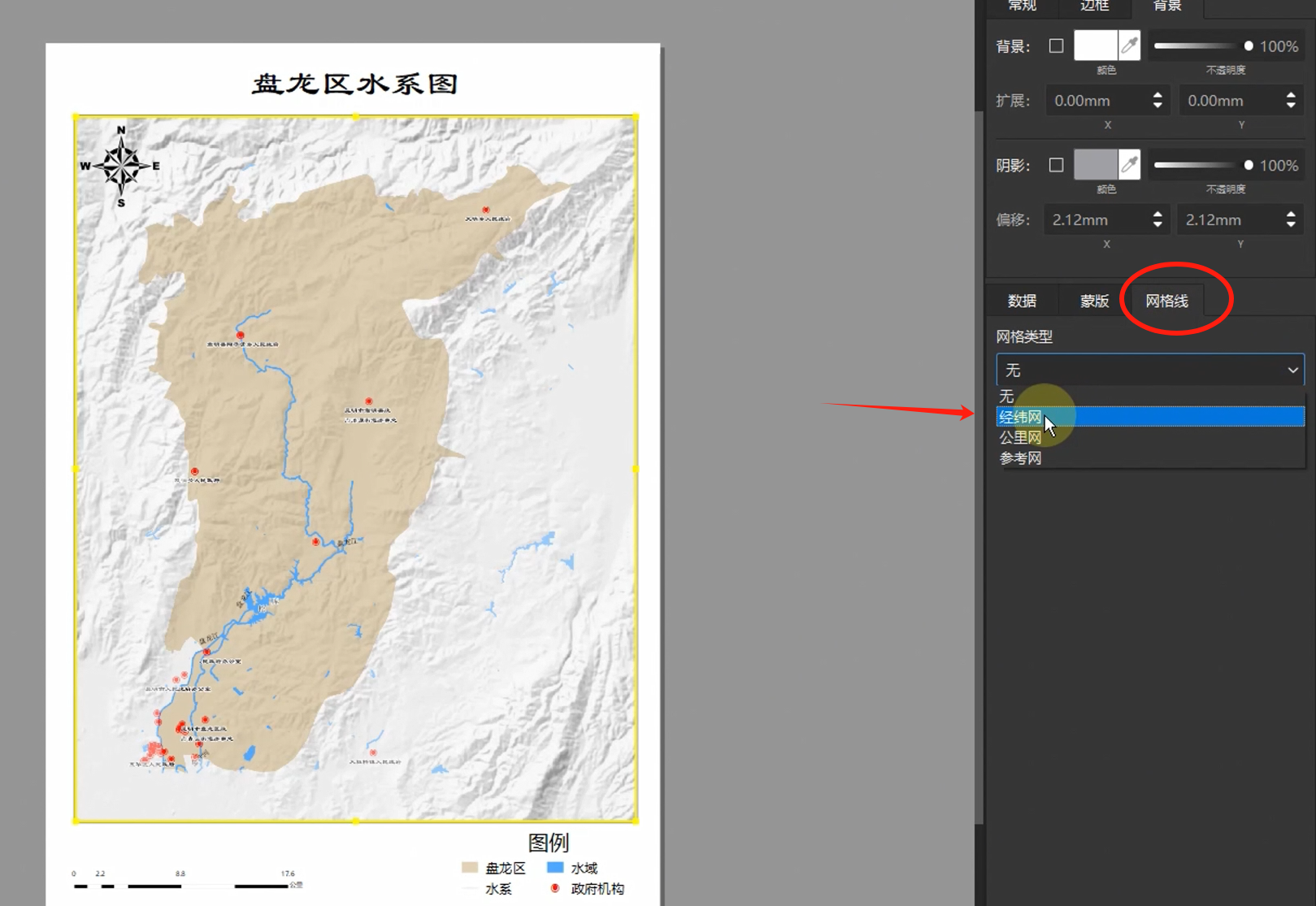

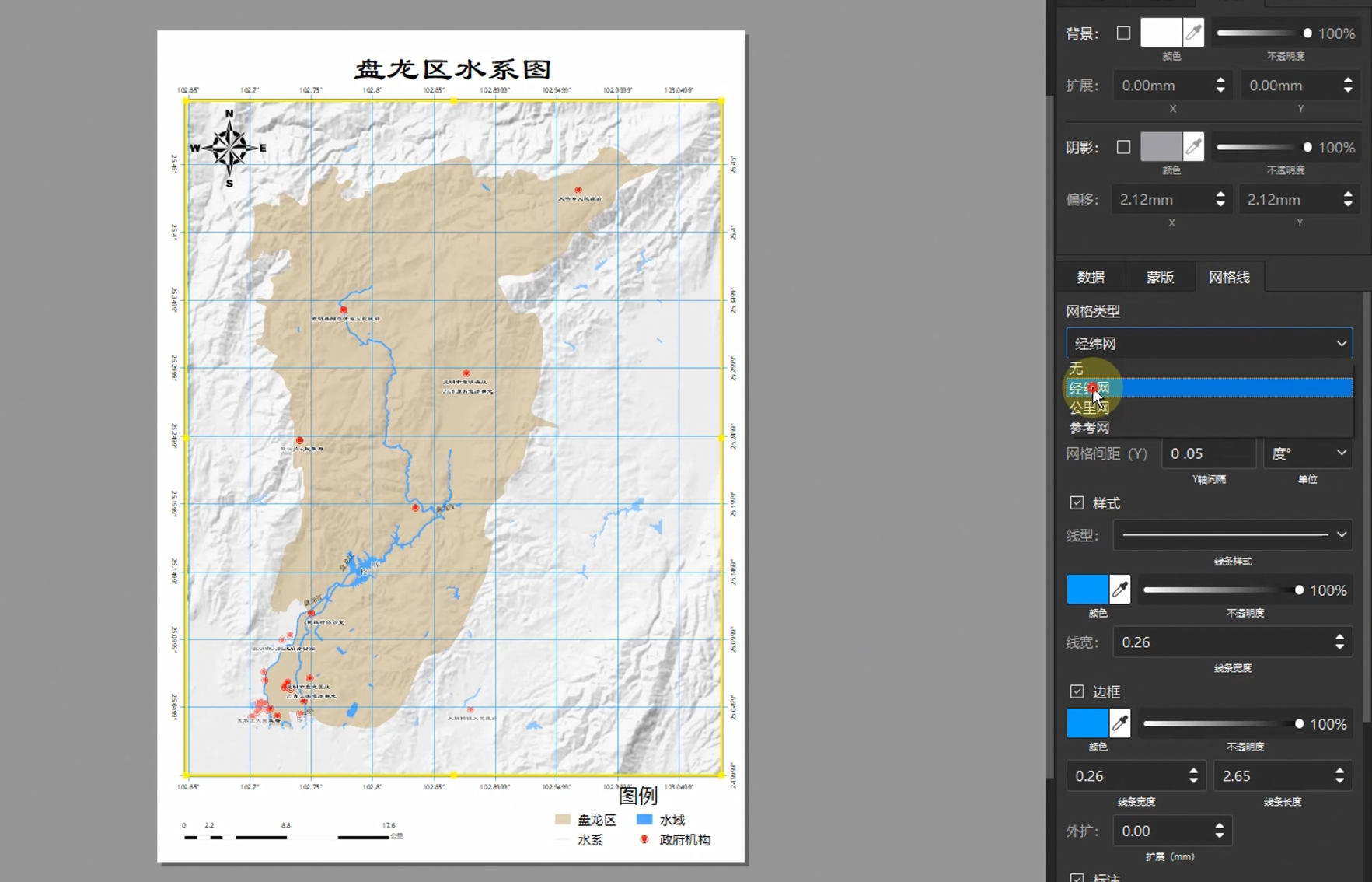

如果需要，还可以添加经纬网或公里网，为地图提供更精确的地理坐标信息

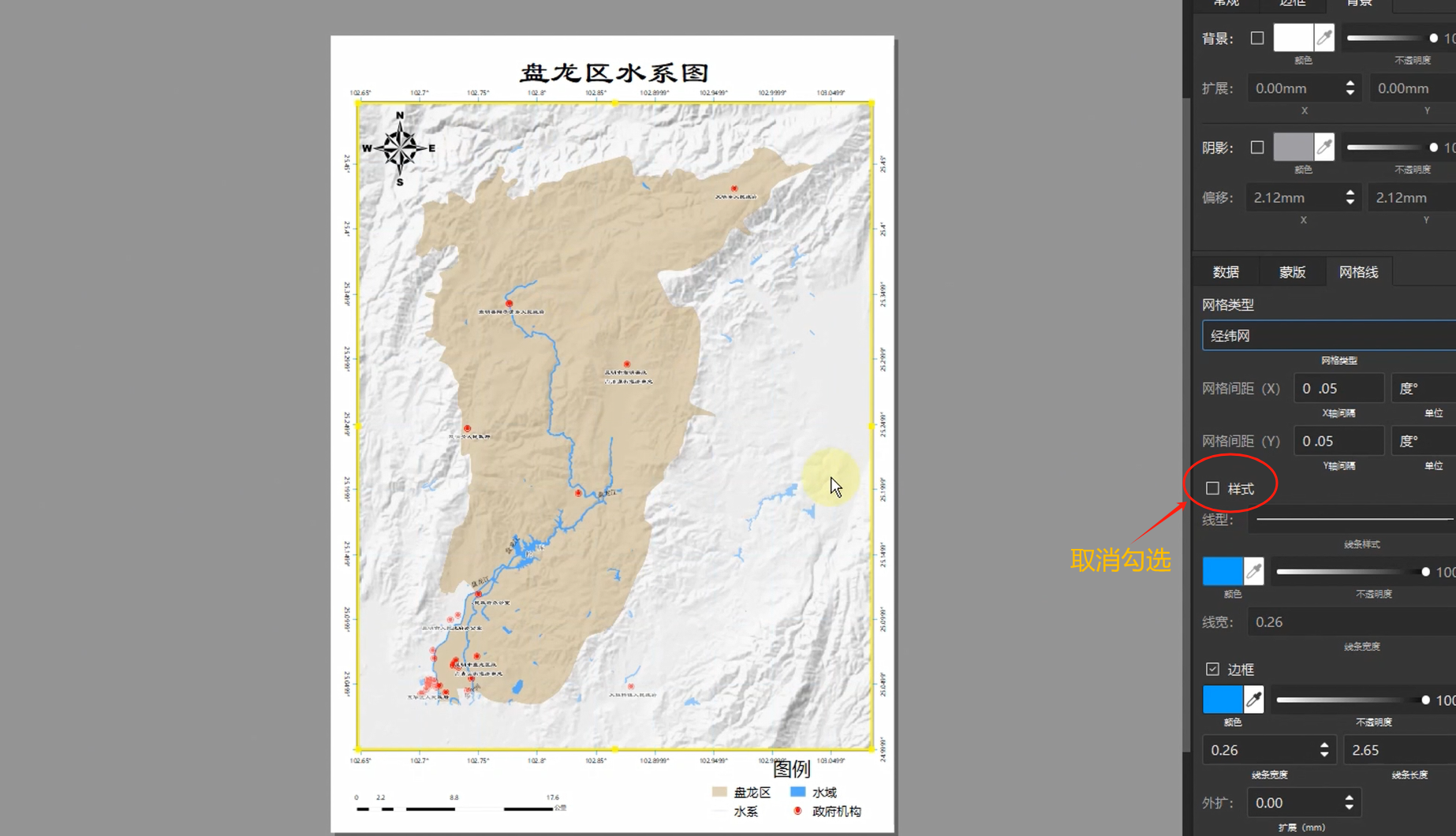

如果不需要网格线，可以取消样式，这样仅会在边框外面显示经度和纬度

七、出图与模板保存

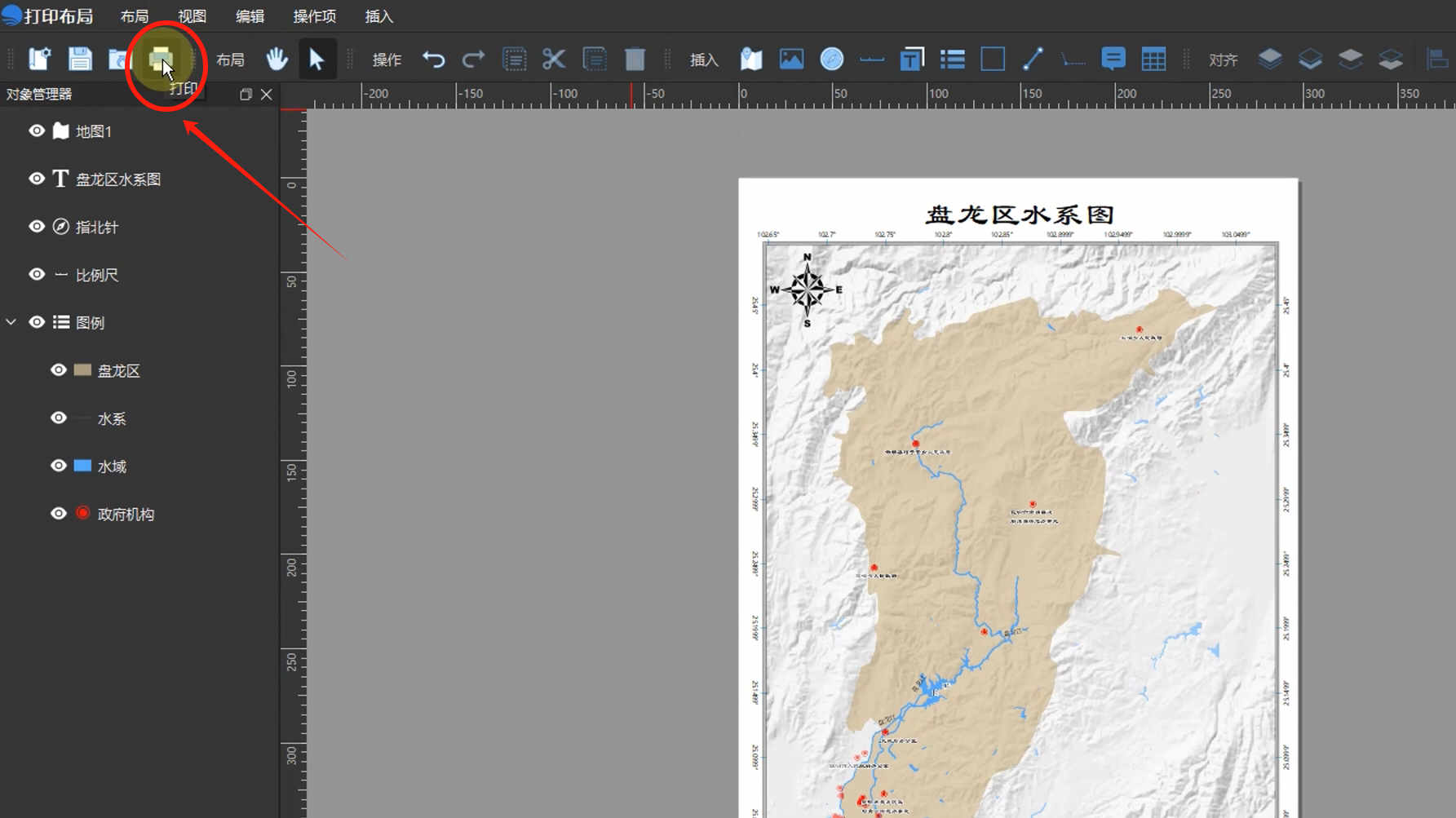

至此，一张完整的水系图就制作完成了，如果已连接打印机，即可直接打印输出。

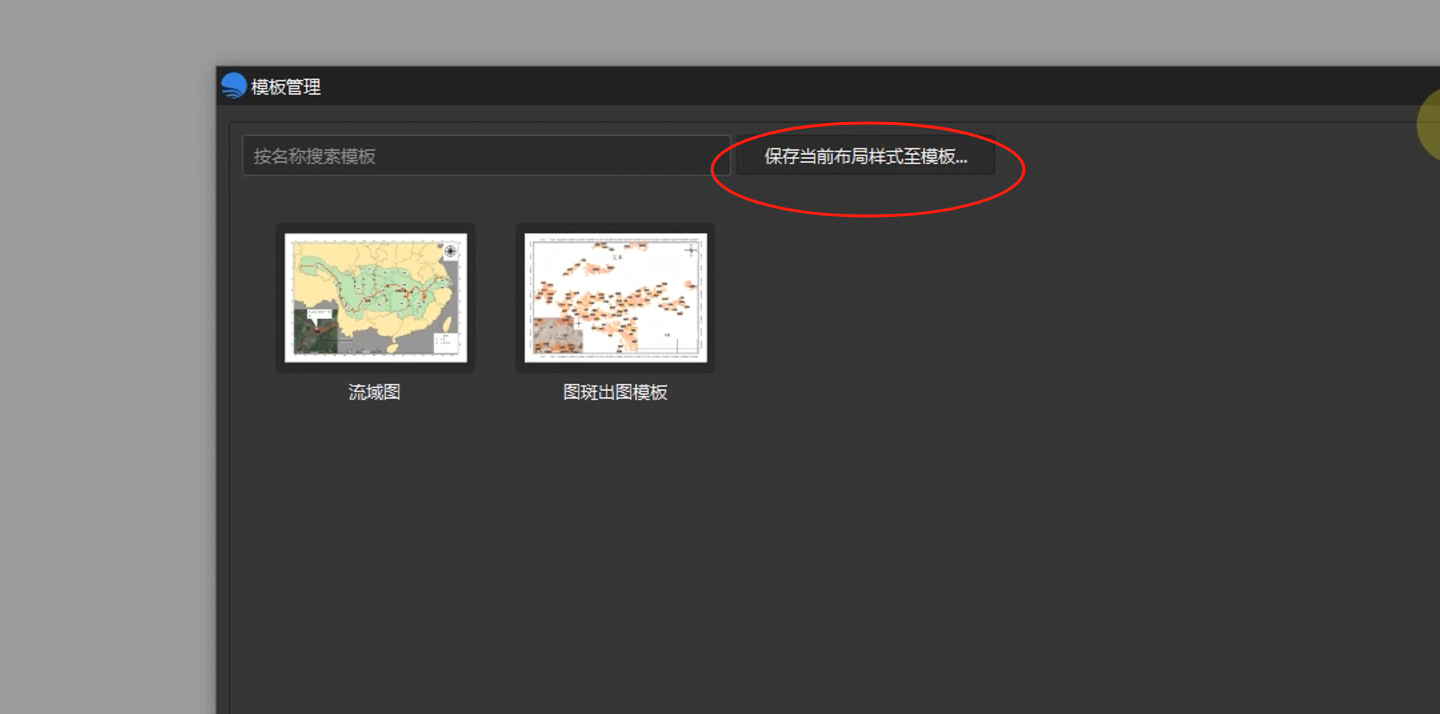

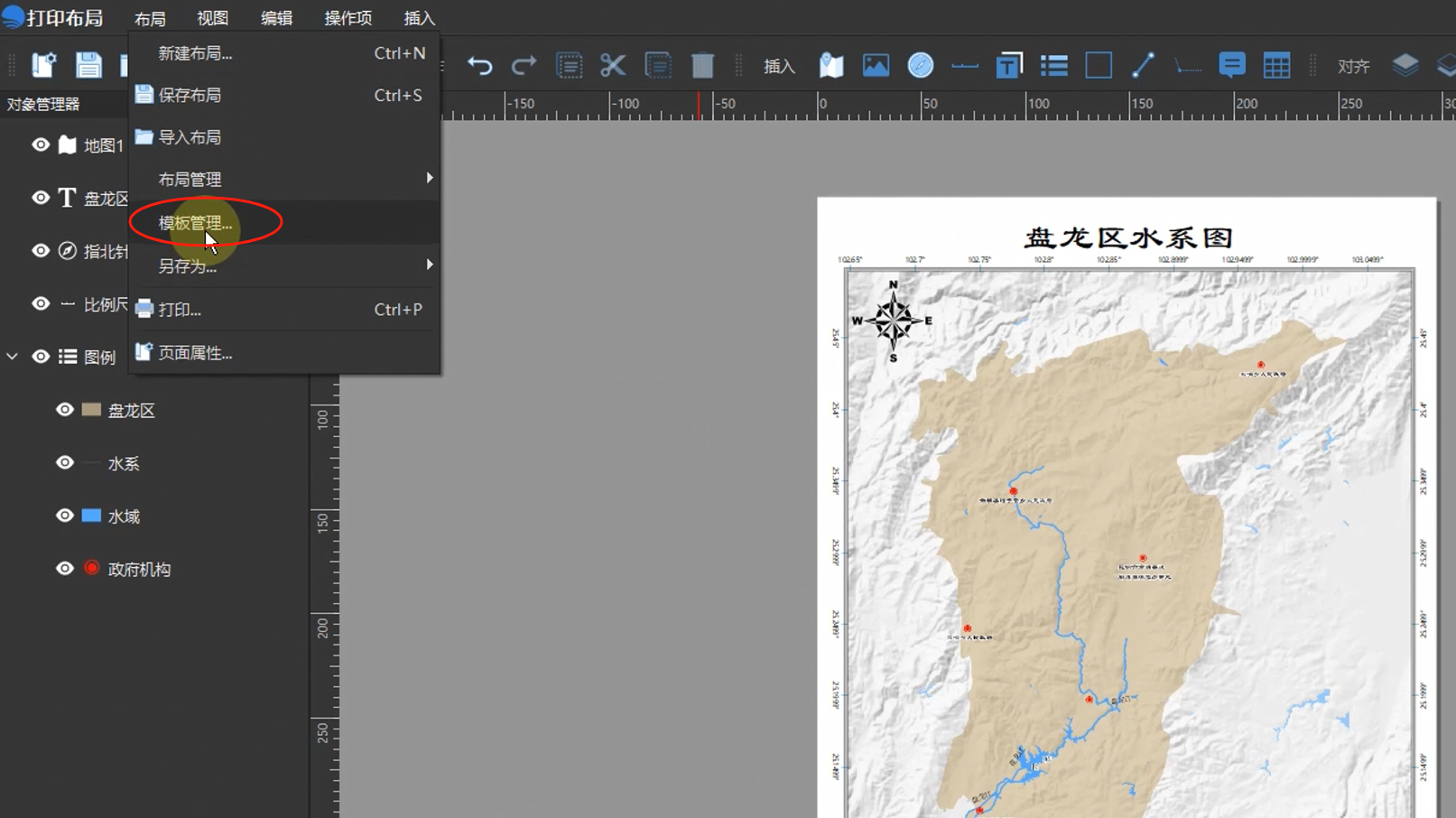

如果您认为某个布局模板制作得十分出色，可以点击“保存布局”或“模板管理”，将其保存为模板。下次制作类似地图时，在同一位置叠加数据后，直接应用之前保存的模板，修改名称即可快速出图。

---

通过以上详细的教程，您已经掌握了如何使用 Bigemap Pro 制作一张专业的水系图，从数据叠加到样式调整，从标注设置到最终出图，每一步都清晰可循。如果你还在为水系图制作而烦恼，不妨试试Bigemap Pro！
