单臂BFD的原理

BFD可以用来检测两个IP之间的实时连通性，可以与其他协议进行联动，例如OSPF、BGP、静态路由等协议，网络设备可以根据BFD的状态实时快速调整路由。

普通的BFD要在需要检测该段链路两端的设备都配置BFD，但是有些时候我们只能操作链路一端的设备，不方便对另一端的设备进行操作，此时我们就可以配置单臂BFD，单臂BFD只需要在任意一端的设备进行配置，无需操作另一端的设备。

例如一下组网，需要检测这两台设备的之间链路的连通性，如果只有交换机LSW1的登陆权限，无法登陆LSW2，普通的BFD需要再两台设备都配置，因此不能配置普通的BFD，这种情况下就可以在交换机LSW1上配置单臂BFD。

 配置：

1、开启BFD

[LSW1]bfd
[LSW1-bfd]

2、配置单臂BFD

[LSW1]bfd 1 bind peer-ip 1.1.1.2 interface Vlanif1 source-ip 1.1.1.1  one-arm-echo
[LSW1-bfd-session-1]

3、配置本地标识符

[LSW1-bfd-session-1]discriminator local 1
[LSW1-bfd-session-1]commit //提交配置，不然不生效

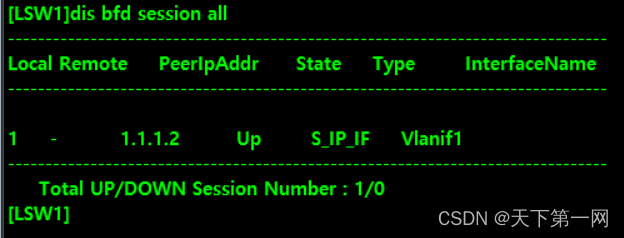

配置好后BFD回话就UP了

下面来说一下单臂BFD的原理

单臂BFD通过发送源目IP都是自己的BFD数据包给对端设备，这里有同学有疑问了，源目IP都是自己的数据包怎么能发送到对端设备呢，其实设备在封装数据包时，二层的目的mac地址是peer IP地址的mac，所以该数据包能够通过二层发送到对端设备，对端设备接收到数据包，发现mac地址是自己，则接收数据包，数据包源目IP调换，发现从接口收到数据还需要从相同接口转发该数据，此时设备发送一个ICMP重定向报文给对端设备。

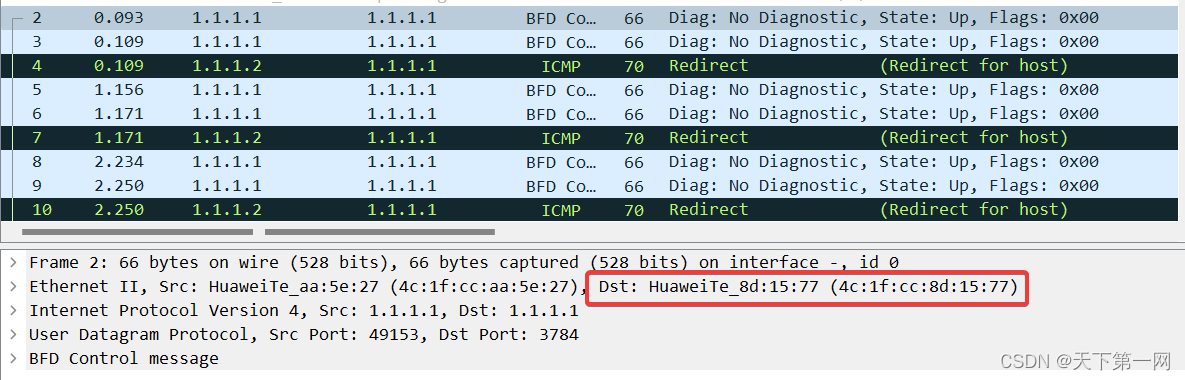

一下是数据抓包

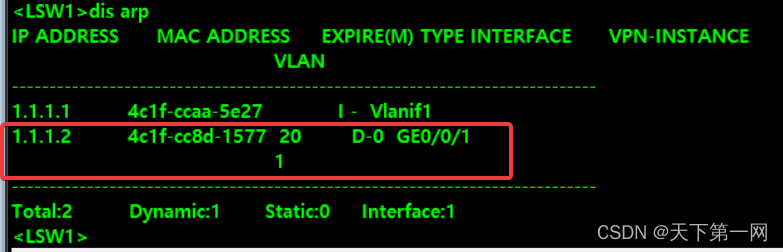

 目的mac地址是LSW2 vlanif1接口的mac地址
