vlan的应用在网络项目中是非常广泛的，基本上大部分的项目都需要划分vlan，前几天我们讲到vlan的配置，有朋友就提到有没有更基础一些的内容，今天我们就从基础的vlan的知识开始，了解vlan的划分原理。

一、为什么需要VLAN

1、什么是VLAN?

VLAN(Virtual LAN)，翻译成中文是“虚拟局域网”。LAN可以是由少数几台家用计算机构成的网络，也可以是数以百计的计算机构成的企业网络。VLAN所指的LAN特指使用路由器分割的网络——也就是广播域。

简单来说，同一个VLAN中的用户间通信就和在一个局域网内一样，同一个VLAN中的广播只有VLAN中的成员才能听到，而不会传输到其他的VLAN中去，从而控制不必要的广播风暴的产生。同时，若没有路由，不同VLAN之间不能相互通信，从而提高了不同工作组之间的信息安全性。网络管理员可以通过配置VLAN之间的路由来全面管理网络内部不同工作组之间的信息互访。

2、未分割VLAN时将会发生什么?

那么，为什么需要分割VLAN(广播域)呢?那是因为，如果仅有一个广播域，有可能会影响到网络整体的传输性能。具体原因，请参看附图加深理解。
　　在这里插入图片描述

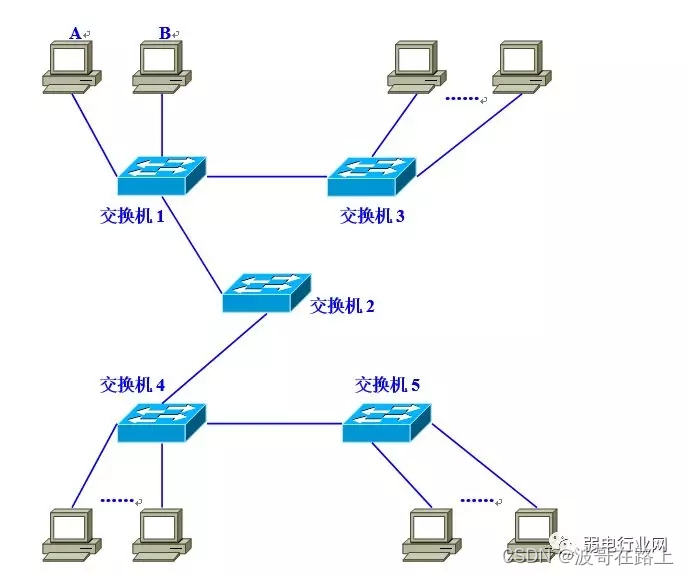

图中，是一个由5台二层交换机(交换机1～5)连接了大量客户机构成的网络。假设这时，计算机A需要与计算机B通信。在基于以太网的通信中，必须在数据帧中指定目标MAC地址才能正常通信，因此计算机A必须先广播“ARP请求(ARP Request)信息”，来尝试获取计算机B的MAC地址。

交换机1收到广播帧(ARP请求)后，会将它转发给除接收端口外的其他所有端口，也就是泛滥了。接着，交换机2收到广播帧后也会泛滥。交换机3、4、5也还会泛滥。最终ARP请求会被转发到同一网络中的所有客户机上，这也就是网络风暴。
在这里插入图片描述
我们分析下，这个计算A的ARP请求原本是为了获得计算机B的MAC地址而发出的。也就是说：只要计算机B能收到就万事大吉了。可是事实上，数据帧却传遍整个网络，导致所有的计算机都收到了它。如此一来，一方面广播信息消耗了网络整体的带宽，另一方面，收到广播信息的计算机还要消耗一部分CPU时间来对它进行处理。造成了网络带宽和CPU运算能力的大量无谓消耗，可能会造成网络瘫痪。

3、VLAN作用

限制广播域：广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信。
提高了网络的健壮性：故障被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN的正常工作。
灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

二、VLAN的基本概念

VLAN标签

要使设备能够分辨不同VLAN的报文，需要在报文中添加标识VLAN信息的字段。IEEE 802.1Q协议规定，在以太网数据帧的目的MAC地址和源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签（又称VLAN Tag，简称Tag），用以标识VLAN信息。

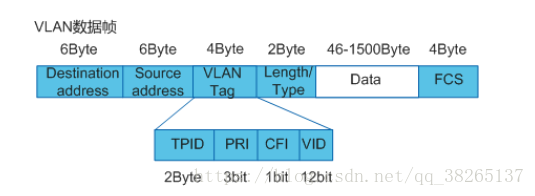

VLAN帧格式

VLAN数据帧格式
字段解释：

字段	长度	含义	取值
TPID	2Byte	Tag Protocol Identifier（标签协议标识符），表示数据帧类型。	表示帧类型，取值为0x8100时表示IEEE 802.1Q的VLAN数据帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃。各设备厂商可以自定义该字段的值。当邻居设备将TPID值配置为非0x8100时，为了能够识别这样的报文，实现互通，必须在本设备上修改TPID值，确保和邻居设备的TPID值配置一致。
PRI	3bit	Priority，表示数据帧的802.1Q优先级。	取值范围为0～7，值越大优先级越高。当网络阻塞时，设备优先发送优先级高的数据帧。
CFI	1bit	Canonical Format Indicator（标准格式指示位），表示MAC地址在不同的传输介质中是否以标准格式进行封装，用于兼容以太网和令牌环网。	CFI取值为0表示MAC地址以标准格式进行封装，为1表示以非标准格式封装。在以太网中，CFI的值为0。
VID	12bit	VLAN ID，表示该数据帧所属VLAN的编号。 VLAN ID取值范围是0～4095。	由于0和4095为协议保留取值，所以VLAN ID的有效取值范围是1～4094。

设备利用VLAN标签中的VID来识别数据帧所属的VLAN，广播帧只在同一VLAN内转发，这就将广播域限制在一个VLAN内。

常用设备收发数据帧的VLAN标签情况：
在一个VLAN交换网络中，以太网帧主要有以下两种格式：

有标记帧（Tagged帧）：加入了4字节VLAN标签的帧。
无标记帧（Untagged帧）：原始的、未加入4字节VLAN标签的帧。

常用设备中：

用户主机、服务器、Hub只能收发Untagged帧。
交换机、路由器和AC既能收发Tagged帧，也能收发Untagged帧。
语音终端、AP等设备可以同时收发一个Tagged帧和一个Untagged帧。

为了提高处理效率，设备内部处理的数据帧一律都是Tagged帧。

链路类型和接口类型

设备内部处理的数据帧一律都带有VLAN标签，而现网中的设备有些只会收发Untagged帧，要与这些设备交互，就需要接口能够识别Untagged帧并在收发时给帧添加、剥除VLAN标签。同时，现网中属于同一个VLAN的用户可能会被连接在不同的设备上，且跨越设备的VLAN可能不止一个，如果需要用户间的互通，就需要设备间的接口能够同时识别和发送多个VLAN的数据帧。

为了适应不同的连接和组网，设备定义了Access接口、Trunk接口和Hybrid接口3种接口类型，以及接入链路（Access Link）和干道链路（Trunk Link）两种链路类型。

链路类型

根据链路中需要承载的VLAN数目的不同，以太网链路分为：

接入链路
接入链路只可以承载1个VLAN的数据帧，用于连接设备和用户终端（如用户主机、服务器等）。通常情况下，用户终端并不需要知道自己属于哪个VLAN，也不能识别带有Tag的帧，所以在接入链路上传输的帧都是Untagged帧。
干道链路
干道链路可以承载多个不同VLAN的数据帧，用于设备间互连。为了保证其它网络设备能够正确识别数据帧中的VLAN信息，在干道链路上传输的数据帧必须都打上Tag。

接口类型

根据接口连接对象以及对收发数据帧处理的不同，以太网接口分为：

Access接口
Access接口一般用于和不能识别Tag的用户终端（如用户主机、服务器等）相连，或者不需要区分不同VLAN成员时使用。它只能收发Untagged帧，且只能为Untagged帧添加唯一VLAN的Tag。
Trunk接口
Trunk接口一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端。它可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag（即剥除Tag）。
Hybrid接口
Hybrid接口既可以用于连接不能识别Tag的用户终端（如用户主机、服务器等）和网络设备（如Hub），也可以用于连接交换机、路由器以及可同时收发Tagged帧和Untagged帧的语音终端、AP。它可以允许多个VLAN的帧带Tag通过，且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag（即不剥除Tag）、某些VLAN的帧不带Tag（即剥除Tag）。

Hybrid接口和Trunk接口在很多应用场景下可以通用，但在某些应用场景下，必须使用Hybrid接口。比如一个接口连接不同VLAN网段的场景中，因为一个接口需要给多个Untagged报文添加Tag，所以必须使用Hybrid接口。

缺省VLAN
缺省VLAN又称PVID（Port Default VLAN ID）。前面提到，设备处理的数据帧都带Tag，当设备收到Untagged帧时，就需要给该帧添加Tag，添加什么Tag，就由接口上的缺省VLAN决定。
取值
1、Pvid默认是1
2、当端口被分到Vlan n中去时，Pvid就默认是n
3、当端口被分配到多个Vlan中时，Pvid默认是最小的非1值
pvid是在划分vlan时候每个端口都有的属性，默认情况下思科交换机中每个端口初始pvid是1，表示他是vlan1的成员们如果你给他划分了其他VLAN那么PVID相应会发生更改

pvid只在本地本台交换机存在，不会穿越过其他交换机通信
一般情况下，pvid用来隔离vlan号相同，但是又需要隔离端口之间通信时才用。
举例: 交换机1-10口给各个部门的电脑使用，但是各个部门之间的电脑之间不允许数据通信
11口是总经理，需要看到所有部门的电脑信息，这样1-10口就要用到pvid了

接口收发数据帧时，对Tag的添加或剥除过程。

对于Access接口，缺省VLAN就是它允许通过的VLAN，修改缺省VLAN即可更改接口允许通过的VLAN。
对于Trunk接口和Hybrid接口，一个接口可以允许多个VLAN通过，但是只能有一个缺省VLAN。接口的缺省VLAN和允许通过的VLAN需要分别配置，互不影响。

同类型接口添加或剥除VLAN标签的比较：

接口类型	对接收不带Tag的报文处理	对接收带Tag的报文处理	发送帧处理过程
Access接口	接收该报文，并打上缺省的VLAN ID。	当VLAN ID与缺省VLAN ID相同时，接收该报文。当VLAN ID与缺省VLAN ID不同时，丢弃该报文。	先剥离帧的PVID Tag，然后再发送。
Trunk接口	打上缺省的VLAN ID，当缺省VLAN ID在允许通过的VLAN ID列表里时，接收该报文。打上缺省的VLAN ID，当缺省VLAN ID不在允许通过的VLAN ID列表里时，丢弃该报文。	当VLAN ID在接口允许通过的VLAN ID列表里时，接收该报文。当VLAN ID不在接口允许通过的VLAN ID列表里时，丢弃该报文。	当VLAN ID与缺省VLAN ID相同，且是该接口允许通过的VLAN ID时，去掉Tag，发送该报文。当VLAN ID与缺省VLAN ID不同，且是该接口允许通过的VLAN ID时，保持原有Tag，发送该报文。
Hybrid接口	打上缺省的VLAN ID，当缺省VLAN ID在允许通过的VLAN ID列表里时，接收该报文。打上缺省的VLAN ID，当缺省VLAN ID不在允许通过的VLAN ID列表里时，丢弃该报文。	当VLAN ID在接口允许通过的VLAN ID列表里时，接收该报文。当VLAN ID不在接口允许通过的VLAN ID列表里时，丢弃该报文。	当VLAN ID是该接口允许通过的VLAN ID时，发送该报文。可以通过命令设置发送时是否携带Tag。

当接收到不带VLAN标签的数据帧时，Access接口、Trunk接口、Hybrid接口都会给数据帧打上VLAN标签，但Trunk接口、Hybrid接口会根据数据帧的VID是否为其允许通过的VLAN来判断是否接收，而Access接口则无条件接收。
当接收到带VLAN标签的数据帧时，Access接口、Trunk接口、Hybrid接口都会根据数据帧的VID是否为其允许通过的VLAN（Access接口允许通过的VLAN就是缺省VLAN）来判断是否接收。
当发送数据帧时：
- Access接口直接剥离数据帧中的VLAN标签。
- Trunk接口只有在数据帧中的VID与接口的PVID相等时才会剥离数据帧中的VLAN标签。
- Hybrid接口会根据接口上的配置判断是否剥离数据帧中的VLAN标签。

因此，Access接口发出的数据帧肯定不带Tag，Trunk接口发出的数据帧只有一个VLAN的数据帧不带Tag，其他都带VLAN标签，Hybrid接口发出的数据帧可根据需要设置某些VLAN的数据帧带Tag，某些VLAN的数据帧不带Tag。

三、VLAN访问

ARP表和MAC表的区别

1.arp表是三层设备才有的，如：路由器、主机电脑，arp：地址解析协议，已知目标ip地址来获取目标mac地址。mac表二层设备才有，如交换机。

2.arp表：阐述ip地址与mac地址的对应关系，而mac表：阐述mac地址与接口的对应关系。

同设备VLAN内互访

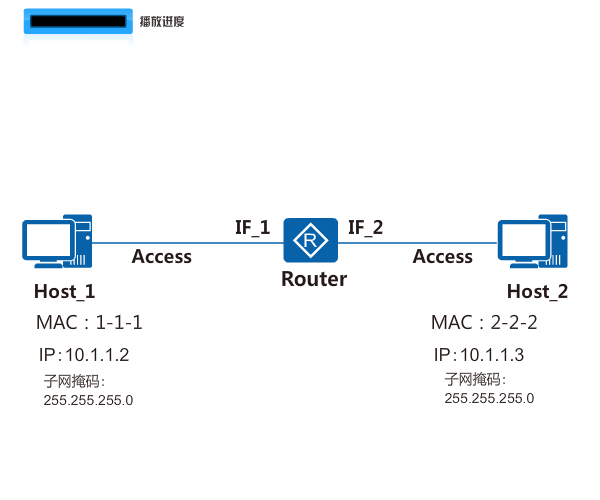

如下图所示，用户主机Host_1和Host_2连接在同台设备上，属于同一VLAN2，且位于相同网段，连接接口均设置为Access接口。
（假设Router上还未建立任何转发表项）。
在这里插入图片描述

Host_1判断目的IP地址跟自己的IP地址在同一网段，于是发送ARP广播请求报文获取目的主机Host_2的MAC地址，报文目的MAC填写全F，目的IP为Host_2的IP地址10.1.1.3。
报文到达Router的接口IF_1，发现是Untagged帧，给报文添加VID=2的Tag（Tag的VID=接口的PVID），然后根据报文的源MAC地址、VID和报文入接口（1-1-1， 2， IF_1）生成MAC表。
根据报文目的MAC地址+VID查找Router的MAC表，没有找到，于是在所有允许VLAN2通过的接口（本例中接口为IF_2）广播该报文。
Router的接口IF_2在发出ARP请求报文前，根据接口配置，剥离VID=2的Tag。
Host_2收到该ARP请求报文，将Host_1的MAC地址和IP地址对应关系记录ARP表。然后比较目的IP与自己的IP，发现跟自己的相同，就发送ARP响应报文，报文中封装自己的MAC地址2-2-2，目的IP为Host_1的IP地址10.1.1.2。
Router的接口IF_2收到ARP响应报文后，同样给报文添加VID=2的Tag。
Router根据报文的源MAC地址、VID和报文入接口（2-2-2， 2， IF_2）生成MAC表，然后根据报文的目的MAC地址+VID（1-1-1， 2）查找MAC地址表，由于前面已记录，查找成功，向出接口IF_1转发该ARP响应报文。
Router向出接口IF_1转发前，同样根据接口配置剥离VID=2的Tag。
Host_1收到Host_2的ARP响应报文，将Host_2的MAC地址和IP地址对应关系记录ARP表。

后续Host_1与Host_2的互访，由于彼此已学习到对方的MAC地址，报文中的目的MAC地址直接填写对方的MAC地址。

***此组网场景下，当同一VLAN的用户处于不同网段时，主机将在报文中封装网关的MAC地址，可借助VLANIF技术（需配置主从IP地址）实现互访。***??

跨设备VLAN内互访

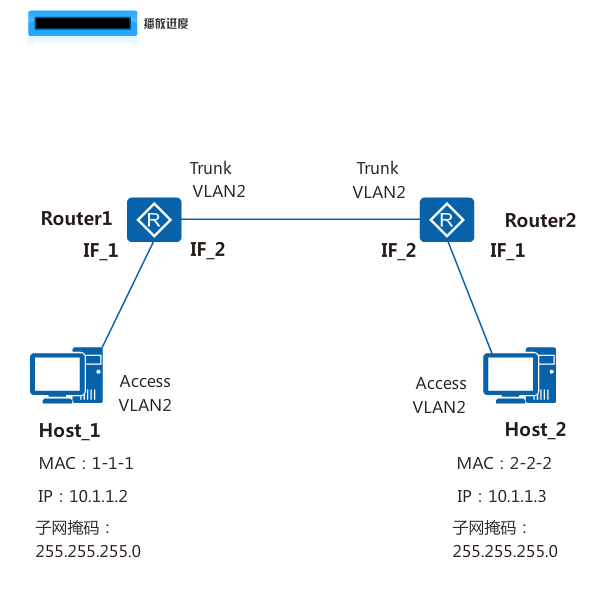

如下图，用户主机Host_1和Host_2连接在不同的设备上，属于同一个VLAN2，且位于相同网段。为了识别和发送跨越设备的数据帧，设备间通过干道链路连接。
在这里插入图片描述
当用户主机Host_1发送报文给用户主机Host_2时，报文的发送过程如下（假设Router_1和Router_2上还未建立任何转发表项）。

经过与同设备VLAN内互访的步骤1～2一样的过程后，报文被广播到Router_1的IF_2接口。
Router_1的IF_2接口在发出ARP请求报文前，因为接口的PVID=1（缺省值），与报文的VID不相等，直接透传该报文到Router_2的IF_2接口，不剥除报文的Tag。
Router_2的IF_2接口收到该报文后，判断报文的Tag中的VID=2是接口允许通过的VLAN，接收该报文。
经过与同设备VLAN内互访的步骤3～6一样的过程后，Router_2将向其出接口IF_2转发Host_2的ARP响应报文，转发前，因为接口IF_2为Trunk接口且PVID=1（缺省值），与报文的VID不相等，直接透传报文到Router_1的IF_2接口。
Router_1的IF_2接口收到Host_2的ARP响应报文后，判断报文的Tag中的VID=2是接口允许通过的VLAN，接收该报文。后续处理同同设备VLAN内互访的步骤7～9一样。

可见，干道链路除可传输多个VLAN的数据帧外，还起到透传VLAN的作用，即干道链路上，数据帧只会转发，不会发生Tag的添加或剥离。

VLAN间互访

划分VLAN后，由于广播报文只在同VLAN内转发，所以不同VLAN的用户间不能二层互访，这样能起到隔离广播的作用。但实际应用中，不同VLAN的用户又常有互访的需求，此时就需要实现不同VLAN的用户互访，简称VLAN间互访。

同VLAN间互访一样，VLAN间互访也会经过用户主机的报文转发、设备内部的以太网交换、设备之间交互时VLAN标签的添加和剥离三个环节。同样，根据以太网交换原理，广播报文只在同一VLAN内转发，不同VLAN内的用户则不能直接二层互访，需要借助三层路由技术或VLAN转换技术才能实现互访。

VLAN间互访技术

华为提供了多种技术实现VLAN间互访，常用的两种技术为VLANIF接口和Dot1q终结子接口。

VLANIF接口
VLANIF接口是一种三层的逻辑接口。在VLANIF接口上配置IP地址后，设备会在MAC地址表中添加VLANIF接口的MAC地址+VID表项，并且为表项的三层转发标志位置位。当报文的目的MAC地址匹配该表项后，会进行三层转发，进而实现VLAN间的三层互通。
VLANIF配置简单，是实现VLAN间互访最常用的一种技术。但每个VLAN需要配置一个VLANIF，并在接口上指定一个IP子网网段，比较浪费IP地址。
Dot1q终结子接口
子接口也是一种三层的逻辑接口。跟VLANIF接口一样，在子接口上配置Dot1q终结功能和IP地址后，设备也会添加相应的MAC表项并置位三层转发标志位，进而实现VLAN间的三层互通。
Dot1q终结子接口适用于通过一个三层以太网接口下接多个VLAN网络的环境。由于不同VLAN的数据流会争用同一个以太网主接口的带宽，网络繁忙时，会导致通信瓶颈。

同设备VLAN间互访

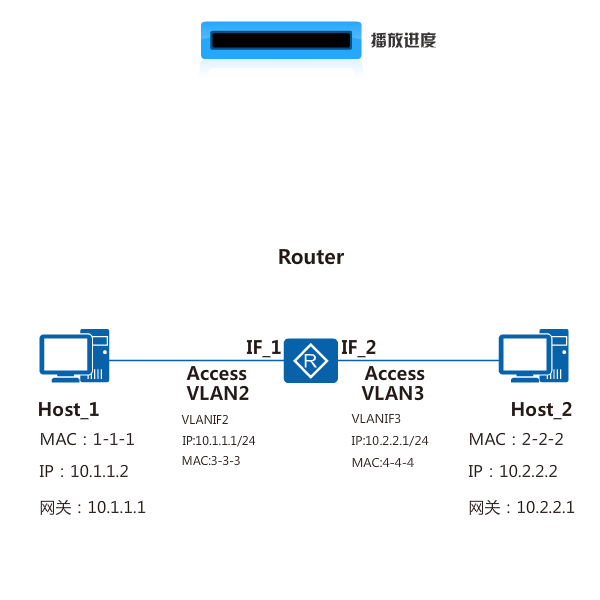

如下图：互访的源主机Host_1和目的主机Host_2连接在同一台设备Router上，分别属于VLAN2和VLAN3，并位于不同的网段。在Router上分别创建VLANIF2和VLANIF3并配置其IP地址，然后将用户主机的缺省网关设置为所属VLAN对应VLANIF接口的IP地址。
在这里插入图片描述
当用户主机Host_1发送报文给用户主机Host_2时，报文的发送过程如下（假设Router上还未建立任何转发表项）。

Host_1判断目的IP地址跟自己的IP地址不在同一网段，因此，它发出请求网关MAC地址的ARP请求报文，目的IP为网关IP 10.1.1.1，目的MAC为全F。
报文到达Router的接口IF_1，Router给报文添加VID=2的Tag（Tag的VID=接口的PVID），然后将报文的源MAC地址+VID与接口的对应关系（1-1-1， 2， IF_1）添加进MAC表。
Router检查报文是ARP请求报文，且目的IP是自己VLANIF2接口的IP地址，给Host_1应答，并将VLANIF2接口的MAC地址3-3-3封装在应答报文中，应答报文从IF_1发出前，剥掉VID=2的Tag。同时，Router会将Host_1的IP地址与MAC地址的对应关系记录到ARP表。
Host_1收到Router的应答报文，将Router的VLANIF2接口的IP地址与MAC地址对应关系记录到自己的ARP表中，并向Router发送目的MAC为3-3-3、目的IP为Host_2的IP地址 10.2.2.2的报文。
报文到达Router的接口IF_1，同样给报文添加VID=2的Tag。
Router根据报文的源MAC地址+VID与接口的对应关系更新MAC表？？，并比较报文的目的MAC地址与VLANIF2的MAC地址，发现两者相等，进行三层转发，根据目的IP查找三层转发表，没有找到匹配项，上送CPU查找路由表。
CPU根据报文的目的IP去找路由表，发现匹配了一个直连网段（VLANIF3对应的网段），于是继续查找ARP表，没有找到，Router会在目的网段对应的VLAN3的所有接口发送ARP请求报文，目的IP是10.2.2.2。从接口IF_2发出前，根据接口配置，剥掉VID=2的Tag？？。
Host_2收到ARP请求报文，发现请求IP是自己的IP地址，就发送ARP应答报文，将自己的MAC地址包含在其中。同时，将VLANIF3的MAC地址与IP地址的对应关系记录到自己的ARP表中。
Router的接口IF_2收到Host_2的ARP应答报文后，给报文添加VID=3的Tag，并将Host_2的MAC和IP的对应关系记录到自己的ARP表中。然后，将Host_1的报文转发给Host_2，发送前，同样剥离报文中的Tag。同时，将Host_2的IP、MAC、VID及出接口的对应关系记录到三层转发表中。

至此，Host_1完成对Host_2的单向访问。Host_2访问Host_1的过程与此类似。这样，后续Host_1与Host_2之间的往返报文，都先发送给网关Router，由Router查三层转发表进行三层转发。

跨设备VLAN间互访

由于VLANIF接口的IP地址只能在设备上生成直连路由，当不同VLAN的用户跨多台设备互访时，除配置VLANIF接口的IP地址外，还需要配置静态路由或运行动态路由协议。

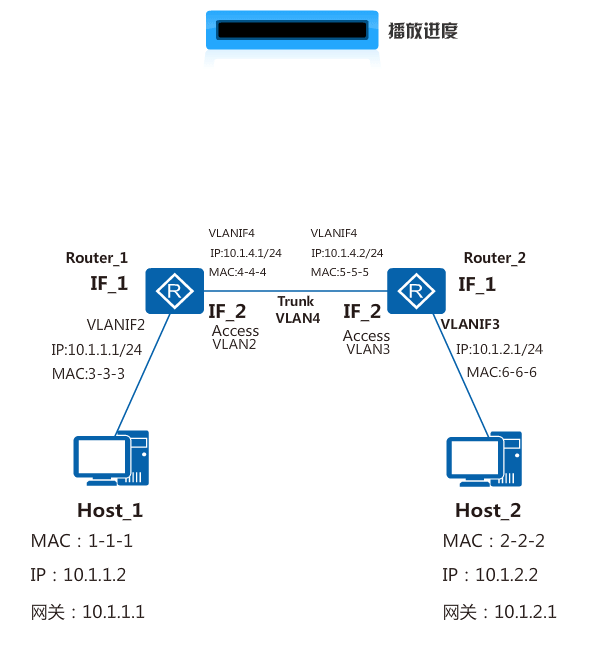

如下图所示，互访的源主机Host_1和目的主机Host_2连接在不同的设备Router_1和Router_2上，分别属于VLAN2和VLAN3，并位于不同的网段。在Router_1上分别创建VLANIF2和VLANIF4，配置其IP地址为10.1.1.1和10.1.4.1；在Router_2上分别创建VLANIF3和VLANIF4，配置其IP地址为10.1.2.1和10.1.4.2，并在Router_1和Router_2上分别配置静态路由。Router_1上静态路由的目的网段是10.1.2.0/24，下一跳是10.1.4.2；Router_2上静态路由的目的网段是10.1.1.0/24，下一跳是10.1.4.1。
在这里插入图片描述
当用户主机Host_1发送报文给用户主机Host_2时，报文的发送过程如下（假设Router_1和Router_2上还未建立任何转发表项）。

与同设备VLAN间互访的步骤1～6一样，经过“Host_1比较目的IP地址—>Host_1查ARP表—>Host_1获取网关MAC地址—>Host_1将发给Host_2的报文送到Router_1—>Router_1查MAC表—>Router_1查三层转发表”的过程，Router_1上送CPU查找路由表。
Router_1的CPU根据报文的目的IP 10.1.2.2去找路由表，发现匹配了一个路由网段10.1.2.0/24（VLANIF3对应的网段），下一跳IP地址为10.1.4.2，于是继续查找ARP表，没有找到，Router_1会在下一跳IP地址对应的VLAN4的所有接口发送ARP请求报文，目的IP是10.1.4.2。报文从Router_1的接口IF_2发出前，根据接口配置，直接透传该报文到Router_2的IF_2接口，不剥除报文的Tag。
ARP请求报文到达Router_2后，发现目的IP为VLANIF4接口的IP地址，给Router_1回应，填写VLANIF4接口的MAC地址。
Router_2的ARP响应报文从其IF_2接口直接透传到Router_1，Router_1接收后，记录VLANIF4的MAC地址与IP地址的对应关系到ARP表项。
Router_1将Host_1的报文转发给Router_2，报文的目的MAC修改为Router_2的VLANIF4接口的MAC地址，源MAC地址修改自己的VLANIF4接口的MAC地址，并将刚用到的转发信息记录在三层转发表中（10.1.2.0/24，下一跳IP的MAC地址，出口VLAN，出接口）。同样，报文是直接透传到Router_2的IF_2接口。
Router_2收到Router_1转发的Host_1的报文后，与同设备VLAN间互访的步骤6～9一样，经过“查MAC表—>查三层转发表—>送CPU—>匹配直连路由—>查ARP表并获取Host_2的MAC地址—>将Host_1的报文转发给Host_2”的过程，同时将Host_2的IP地址、MAC地址、出口VLAN、出接口记录到三层转发表项。

四、VLAN的原理

1、实现VLAN的机制

在理解了“为什么需要VLAN”之后，接下来让我们来了解一下交换机是如何使用VLAN分割广播域的。

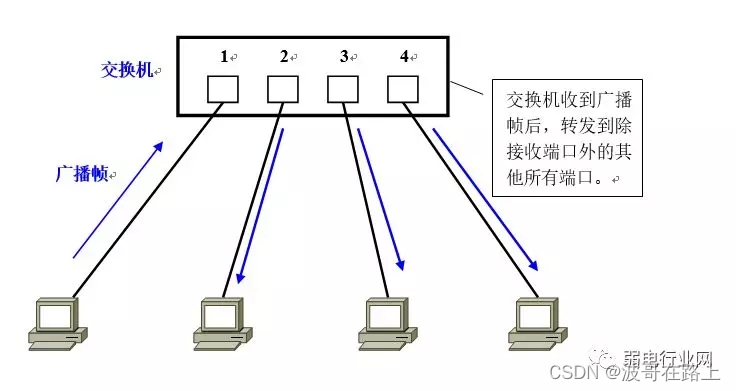

首先，在一台未设置任何VLAN的二层交换机上，任何广播帧都会被转发给除接收端口外的所有其他端口上泛滥。例如，计算机A发送广播信息后，会被转发给端口2、3、4。
　　在这里插入图片描述

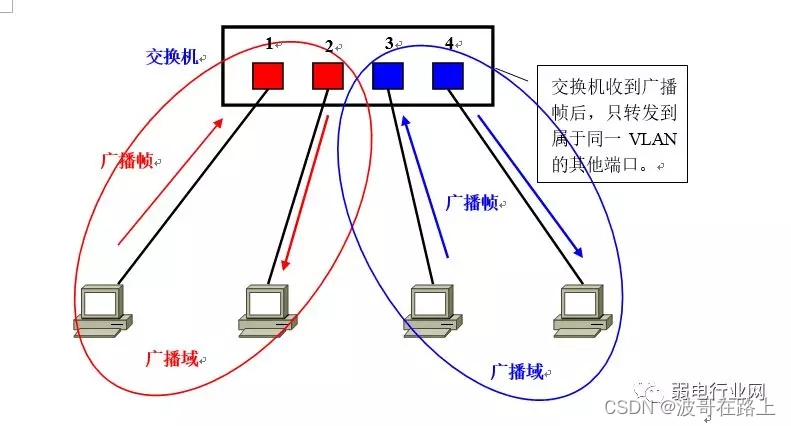

这时，如果在交换机上生成红、蓝两个VLAN;
同时设置端口1、2属于红色VLAN、端口3、4属于蓝色VLAN。
再从A发出广播帧的话，交换机就只会把它转发给同属于一个VLAN的其他端口——也就是同属于红色VLAN的端口2，不会再转发给属于蓝色VLAN的端口。
同样，C发送广播信息时，只会被转发给其他属于蓝色VLAN的端口，不会被转发给属于红色VLAN的端口。
在这里插入图片描述
就这样，VLAN通过限制广播帧转发的范围分割了广播域。上图中为了便于说明，以红、蓝两色识别不同的VLAN，在实际使用中则是用“VLAN的ID”来区分的。

但是，VLAN生成的逻辑上的交换机是互不相通的。因此，在交换机上设置VLAN后，如果未做其他处理，VLAN间是无法通信的。

2、需要VLAN间通信时怎么办?

那么，当我们需要在不同的VLAN间通信时又该如何是好呢?

VLAN是广播域。而通常两个广播域之间由路由器连接，广播域之间来往的数据包都是由路由器中继的。因此，VLAN间的通信也需要路由器提供中继服务，这被称作“VLAN间路由”。

VLAN间路由，可以使用普通的路由器，也可以使用三层交换机。大家可以记住不同VLAN间互相通信时需要用到路由功能。

五、VLAN的划分方式

1、静态VALN

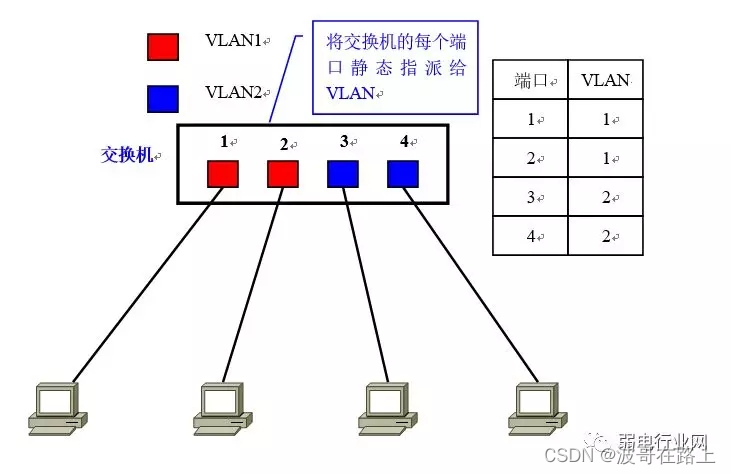

静态VLAN也叫做基于端口的VLAN。从意思也能理解，它是固定不变的，就是明确指定交换机各端口属于哪个VLAN的设定方法。
　　在这里插入图片描述
基于端口的vlan这种方法，主要的优点就是定议vlan的成员很简单明了，思路清楚，直接针对交换机现有的端口设置vlan，哪些端口属于同一个vlan，很清楚的理解。

那么它的缺点呢?

由于需要一个个端口地指定，因此当网络中的计算机数目超过一定数字(比如数百台)后，设定操作就会变得烦杂无比。并且，计算机每次变更所连端口，都必须同时更改该端口所属VLAN的设定——这显然静态VLAN不适合那些需要频繁改变拓补结构的网络和大型网络。

2、动态VLAN

动态VLAN则是根据每个端口所连的计算机，随时改变端口所属的VLAN。这就可以避免上述的更改设定之类的操作。动态VLAN可以大致分为3类：

● 基于MAC地址的VLAN(MAC Based VLAN)

● 基于子网的VLAN(Subnet Based VLAN)

● 基于用户的VLAN(User Based VLAN)

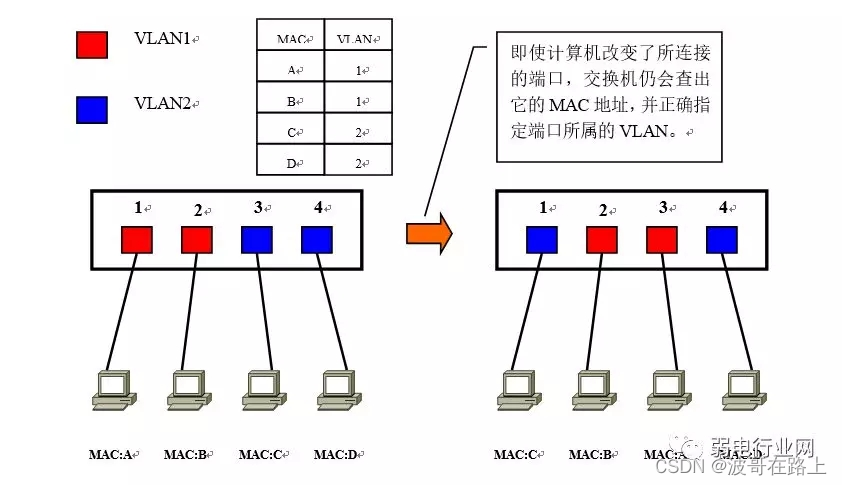

①、基于MAC地址的VLAN，就是通过查询并记录端口所连计算机上网卡的MAC地址来决定端口的所属。假定有一个计算机的MAC地址为“A”被交换机设定为属于VLAN“10”，那么不论MAC地址为“A”这台计算机连在交换机哪个端口，该端口都会被划分到VLAN10中去。
　　在这里插入图片描述
例如：计算机连在端口1时，端口1属于VLAN10;而计算机连在端口2时，则是端口2属于VLAN10。

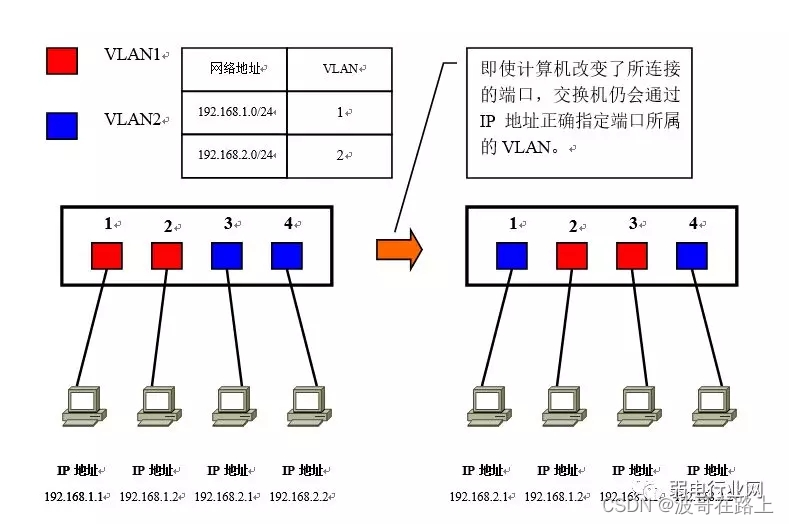

②、基于子网的VLAN，则是通过所连计算机的IP地址，来决定端口所属VLAN的。不像基于MAC地址的VLAN，即使计算机因为交换了网卡或是其他原因导致MAC地址改变，只要它的IP地址不变，就仍可以加入原先设定的VLAN。
在这里插入图片描述
说白了，只要电脑ip地址不变，那么它的vlan就不变，很方便，计算机可以换交换机端口，也可以MAC地址了，都不影响。

③、基于用户的VLAN，则是根据交换机各端口所连的计算机上当前登录的用户，来决定该端口属于哪个VLAN。这里的用户识别信息，一般是计算机操作系统登录的用户，比如可以是Windows域中使用的用户名。这些用户名信息，属于OSI第四层以上的信息。

3、总结

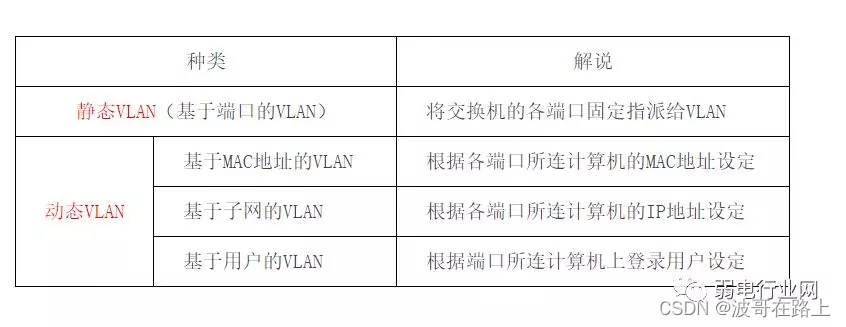

综上所述，vlan的设定手法有静态VLAN和动态VLAN两种，其中动态VLAN又可以继续细分成几个小类。
　　在这里插入图片描述

六、交换机之间的连接方式

那么，如果需要设置跨越多台交换机的VLAN时又如何呢?

1、方法一

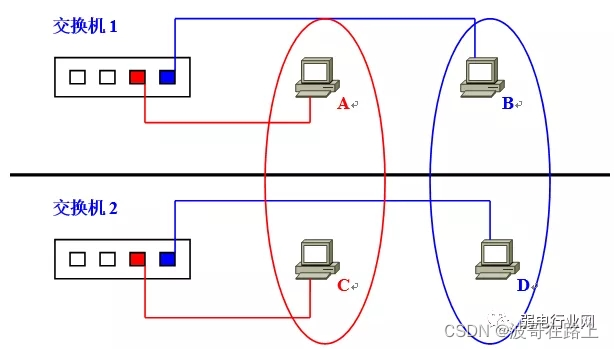

在规划企业级网络时，很有可能会遇到隶属于同一部门的用户分散在同一座建筑物中的不同楼层的情况，这时可能就需要考虑到如何跨越多台交换机设置VLAN的问题了。假设有如下图所示的网络，且需要将不同楼层的A、C和B、D设置为同一个VLAN。

如下图：
　　在这里插入图片描述
这时最关键的就是“交换机1和交换机2该如何连接才好呢?”

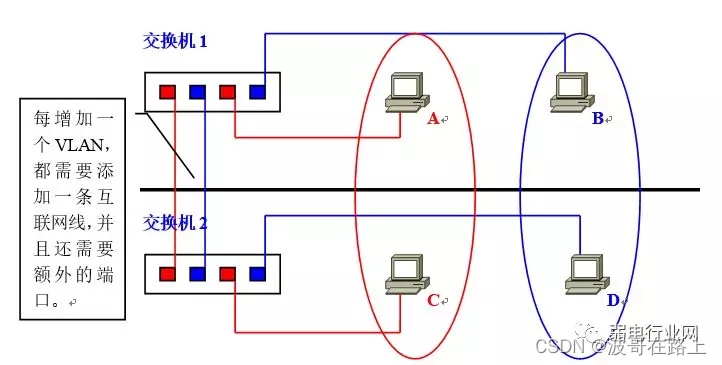

最简单的方法，自然是在交换机1和交换机2上各设一个红、蓝VLAN专用的接口并互联了。
　　在这里插入图片描述
但是，这个办法从扩展性和管理效率来看都不好。例如，在现有网络基础上再新建VLAN时，为了让这个VLAN能够互通，就需要在交换机间连接新的网线。建筑物楼层间的纵向布线是比较麻烦的，一般不能由基层管理人员随意进行。并且，VLAN越多，楼层间(严格地说是交换机间)互联所需的端口也越来越多，交换机端口的利用效率低是对资源的一种浪费、也限制了网络的扩展。

2、方法2

为了避免上面这种低效率的连接方式，人们想办法让交换机间互联的网线集中到一根上，这时使用的就是汇聚链接(Trunk Link)。

何谓汇聚链接?

汇聚链接(Trunk Link)指的是能够转发多个不同VLAN的通信的端口。

汇聚链路上流通的数据帧，都被附加了用于识别分属于哪个VLAN的特殊信息。

现在再让我们回过头来考虑一下刚才那个网络如果采用汇聚链路又会如何呢?用户只需要简单地将交换机间互联的端口设定为汇聚链接就可以了。这时使用的一根网线还是普通的UTP线，而不是什么其他的特殊布线。图例中是交换机间互联，因此需要用交叉线来连接。

接下来，让我们具体看看汇聚链接是如何实现跨越交换机间的VLAN的。

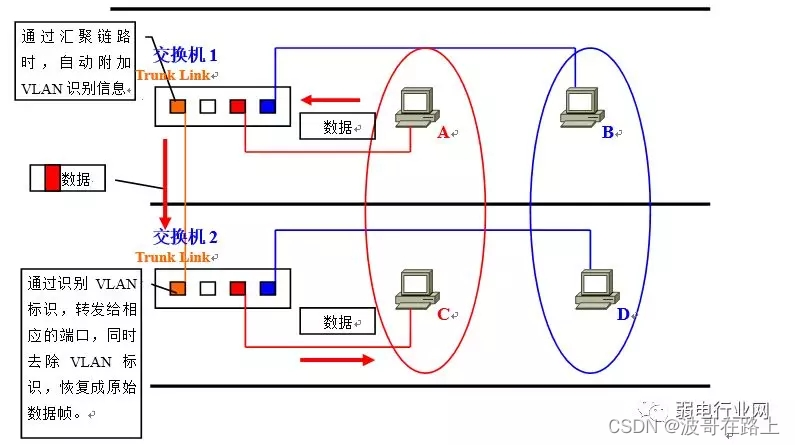

A发送的数据帧从交换机1经过汇聚链路到达交换机2时，在数据帧上附加了表示属于红色VLAN的标记。

交换机2收到数据帧后，经过检查VLAN标识发现这个数据帧是属于红色VLAN的，因此去除标记后根据需要将复原的数据帧只转发给其他属于红色VLAN的端口。这时的转送，是指经过确认目标MAC地址并与MAC地址列表比对后只转发给目标MAC地址所连的端口。只有当数据帧是一个广播帧、多播帧或是目标不明的帧时，它才会被转发到所有属于红色VLAN的端口。
　　在这里插入图片描述
蓝色VLAN发送数据帧时的情形也与此相同。

七、VLAN间通信的原理

1、同一VLAN内的通信

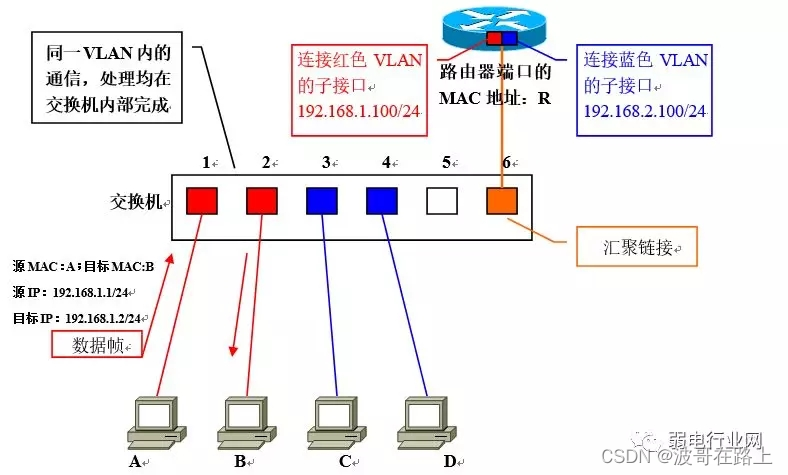

接下来，我们继续学习使用汇聚链路连接交换机与路由器时，VLAN间路由是如何进行的。如下图所示，为各台计算机以及路由器的子接口设定IP地址。
　　在这里插入图片描述

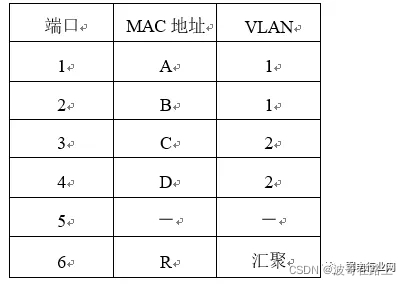

红色VLAN(VLANID=1)的网络地址为192.168.1.0/24，蓝色VLAN(VLANID=2)的网络地址为192.168.2.0/24。各计算机的MAC地址分别为A/B/C/D，路由器汇聚链接端口的MAC地址为R。交换机通过对各端口所连计算机MAC地址的学习，生成如下的MAC地址列表。
在这里插入图片描述
首先考虑计算机A与同一VLAN内的计算机B之间通信时的情形。

计算机A发出ARP请求信息，请求解析B的MAC地址。交换机收到数据帧后，检索MAC地址列表中与收信端口同属一个VLAN的表项。结果发现，计算机B连接在端口2上，于是交换机将数据帧转发给端口2，最终计算机B收到该帧。收发信双方同属一个VLAN之内的通信，一切处理均在交换机内完成。

2、不同VLAN间通信时数据的流程

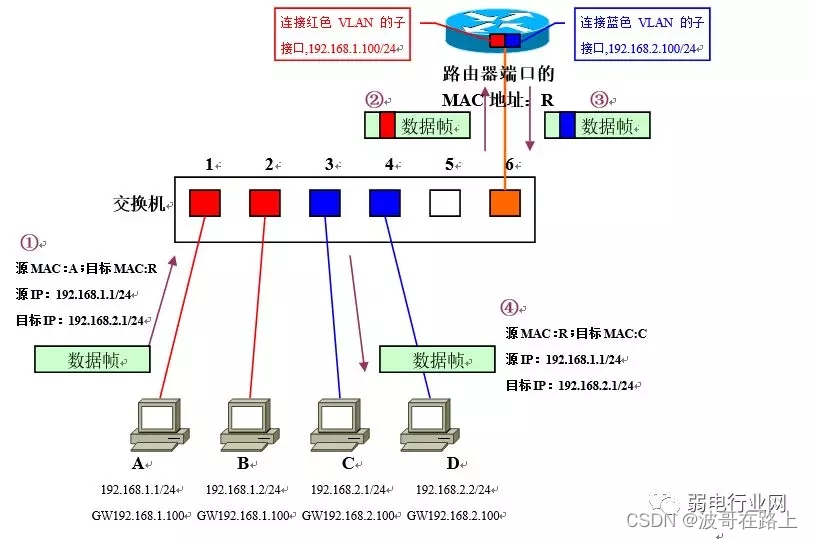

接下来是这一讲的核心内容，不同VLAN间的通信。让我们来考虑一下计算机A与计算机C之间通信时的情况。
在这里插入图片描述
过程1、计算机A从通信目标的IP地址(192.168.2.1)得出C与本机不属于同一个网段。因此会向设定的默认网关(Default Gateway，GW)转发数据帧。在发送数据帧之前，需要先用ARP获取路由器的MAC地址。

过程2、得到路由器的MAC地址R后，接下来就是按图中所示的步骤发送往C去的数据帧。①的数据帧中，目标MAC地址是路由器的地址R、但内含的目标IP地址仍是最终要通信的对象C的地址。

过程3、交换机在端口1上收到①的数据帧后，检索MAC地址列表中与端口1同属一个VLAN的表项。由于汇聚链路会被看作属于所有的VLAN，因此这时交换机的端口6也属于被参照对象。这样交换机就知道往MAC地址R发送数据帧，需要经过端口6转发。

过程4、从端口6发送数据帧时，由于它是汇聚链接，因此会被附加上VLAN识别信息。由于原先是来自红色VLAN的数据帧，因此如图中②所示，会被加上红色VLAN的识别信息后进入汇聚链路。路由器收到②的数据帧后，确认其VLAN识别信息，由于它是属于红色VLAN的数据帧，因此交由负责红色VLAN的子接口接收。

过程5、接着，根据路由器内部的路由表，判断该向哪里中继。

由于目标网络192.168.2.0/24是蓝色VLAN，，且该网络通过子接口与路由器直连，因此只要从负责蓝色VLAN的子接口转发就可以了。这时，数据帧的目标MAC地址被改写成计算机C的目标地址;并且由于需要经过汇聚链路转发，因此被附加了属于蓝色VLAN的识别信息。这就是图中③的数据帧。

过程6、交换机收到③的数据帧后，根据VLAN标识信息从MAC地址列表中检索属于蓝色VLAN的表项。由于通信目标——计算机C连接在端口3上、且端口3为普通的访问链接，因此交换机会将数据帧除去VLAN识别信息后(数据帧④)转发给端口3，最终计算机C才能成功地收到这个数据帧。

进行VLAN间通信时，即使通信双方都连接在同一台交换机上，也必须经过：发送方——交换机——路由器——交换机——接收方这样一个流程。
