这篇博客详细介绍了如何处理原始DEM数据，通过色带更换实现更直观的彩色影像显示。接着，针对像元值过小导致的等高线团状问题，采用重采样方法改善。使用3D分析工具生成等高线，并通过计算等高线长度来筛选和删除较短的线条。为了视觉平滑，应用了平滑线操作。最后，通过标注要素和标注字段设置，实现了等高线数值的清晰展示，从而生成了高质量的等高线图层。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

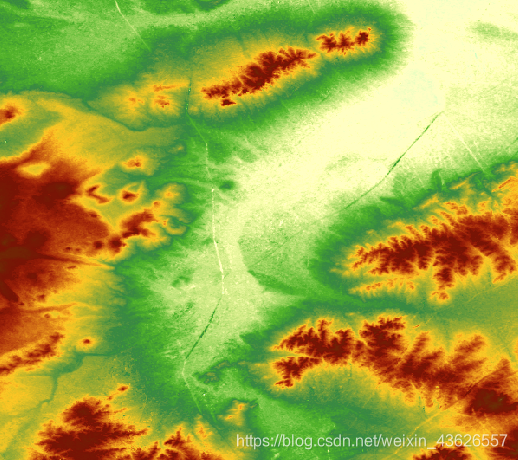

1.原始的DEM数据是单波段默认为黑白色影像，选择色带更换为彩色更为直观。
在这里插入图片描述

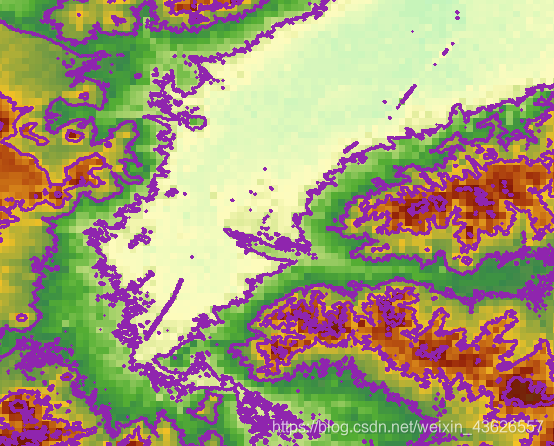

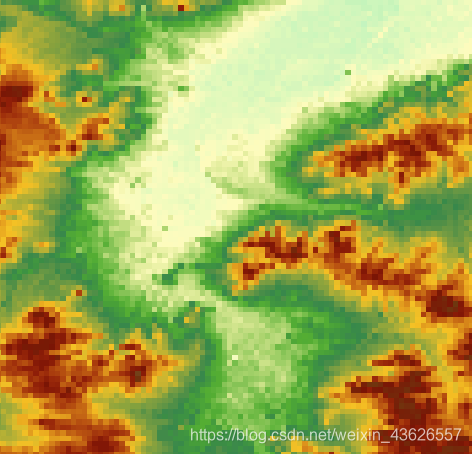

2.由于像元值太小，等高线生成后会呈现为团状，需要创建栅格数据集，并进行重采样，打开工具箱，数据管理工具——栅格——栅格处理——重采样。

3.选择3D分析工具——栅格表面——等值线。

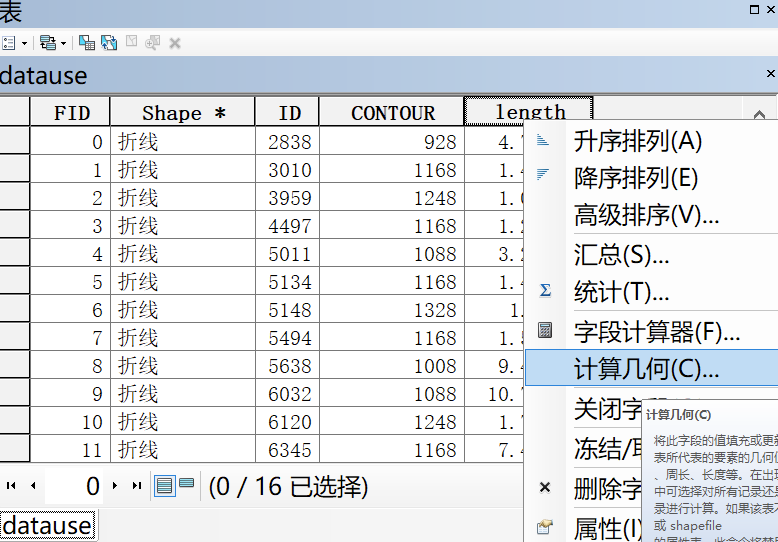

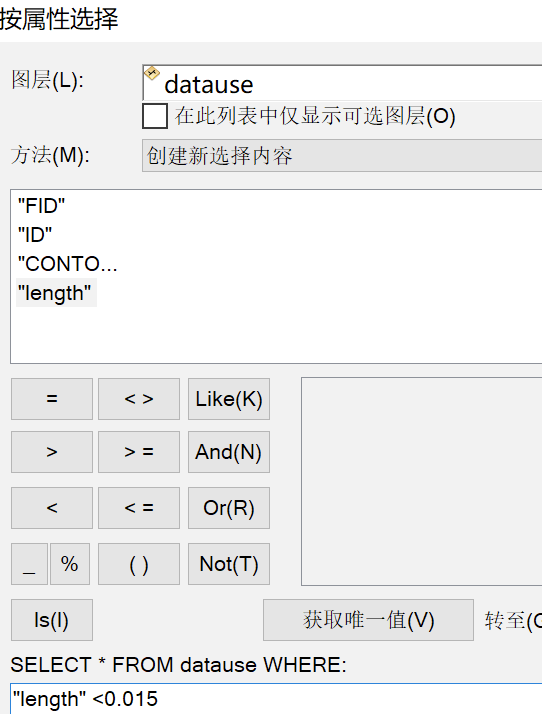

4.打开生成的等高线属性表，为了提高视觉效果，需要去除一些需要较短的等高线，根据等高线的长度进行剔除，首先需要新建字段length，计算几何可以得到等高线长度。

5.由于计算长度需要在投影坐标系下计算，先定义投影到该位置的投影带下，计算长度并进行剔除，然后在定义为原来的地理坐标系下。

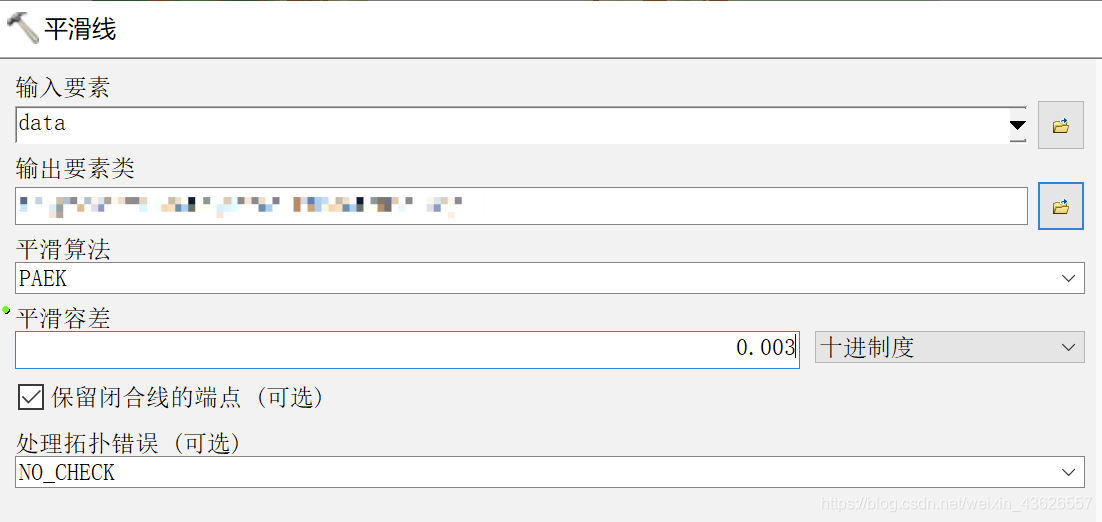

6.为了将等高线变得平滑，防止图层缩小后呈现出锯齿状的效果，对等高线进行“制图工具——制图综合——平滑线”操作，平滑容差可根据实际情况进行调整。
在这里插入图片描述

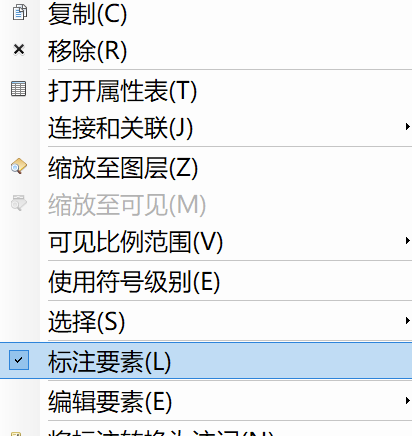

7.处理完成后为了能够显示等高线的数值，需要在左侧列表右键，选中标记要素。

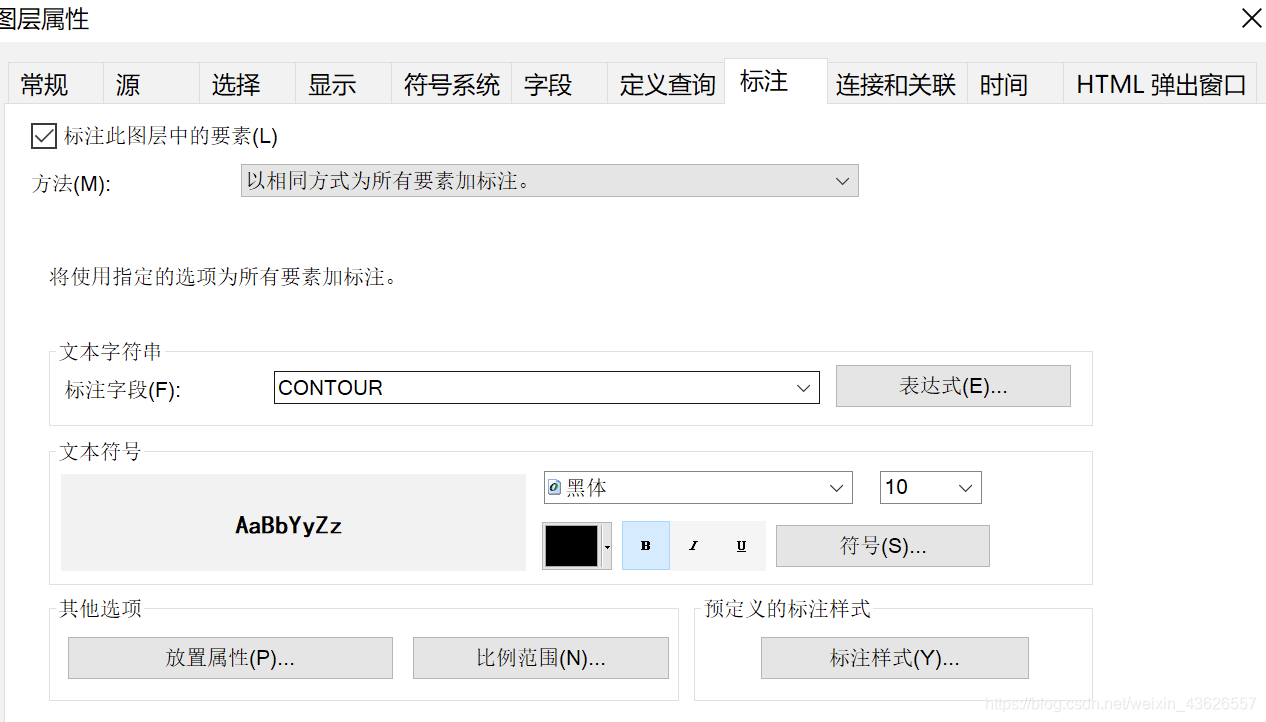

8.在左侧列表右键,选择“属性——标注——标注字段”，即可根据DEM高程进行相应的标记。

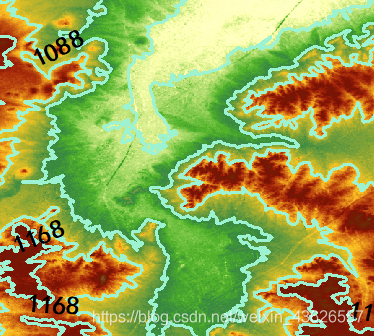

9.等高线生成后的效果。
