用Turtle实现狗追兔子的建模仿真

问题背景

该案例中，巢穴在兔子正南60米处，即兔子始终向正南方向做匀速直线运动；狗在兔子正东100米处，运动方向始终朝着上一时刻兔子的位置而调整。已知狗的速度是兔子两倍，现需研究兔子能否安全逃回巢穴，并建立如图（1）的平面直角坐标系来描述兔子与狗的运动。

模型假设

1. 假设在运动过程中兔子和狗的速度保持恒定，且不受其他因素的影响。
2. 假设在较短时间内，狗的运动轨迹可以近似看作直线。
3. 假设当狗与兔子之间的距离无限小时，即可认为狗追上了兔子。
4. 假设狗的奔跑方向始终是由D指向R。

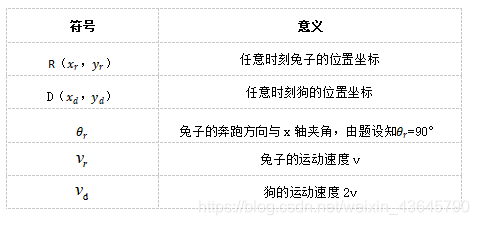

符号说明

微分模型建立与求解

由于兔子始终作简单的匀速直线运动，我们主要研究狗的运动情况。

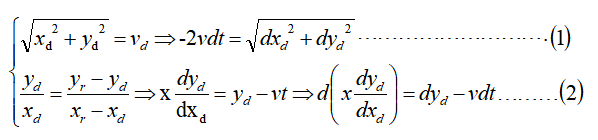

Step1：对狗的运动情况建立微分方程组

Step2：将(1)中的 dt 代入(2)式，可得

Step3：换元法令z,将初始条件D(100，0)中代入积分，最终解得

Step4：追上兔子时

所以，由理论求解知兔子能成功逃脱，即狗无法追上兔子。

Turtle动画仿真

其中用到的Turtle基本语法可参考这篇文章: 【Python】使用Turtle库画图.

下面通过计算机仿真技术来验证理论求解的结果。使用Python中的Turtle库进行仿真的处理方式与理论求解有一些不同，为了使效果更加显著，需要人为设定一些参数。如下：

1. 设定图例。 图中坐标：真实坐标= 4.8 : 1.

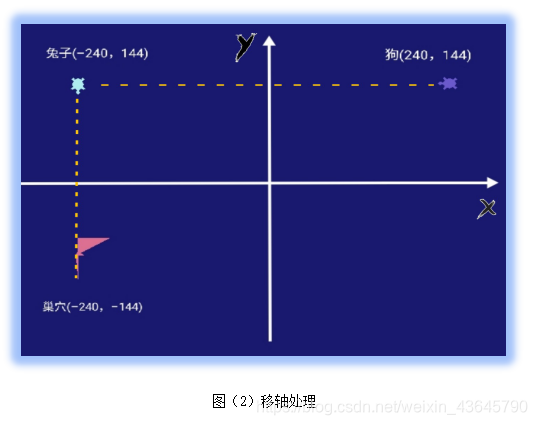

2. 移轴处理。 将原点由兔子的初始坐标移到turtle默认的原点坐标，根据图例重新设定各个标志物的起点坐标，如图（2），巢穴t.goto(-240,-144)，兔子rabbit.goto(-240,144)，狗dog.goto(240,144).

3. 规定时间间隔。 计算机无法自动实现趋于无穷小的时间间隔，需要人为设定一个较小的dt（程序中for循环的i即表示该时间间隔），该dt也是程序中更新动画的时间间隔。【其实你可以去尝试一下，dt取值不一样画出来的图真是千差万别~
4. 定义运动函数。
   规定兔子在到达巢穴之前（即i<144），每个单位时间向南移动两个单位长度 rabbit.forward(2)，抵达巢穴后（i>144）不再移动rabbit.forward(0)；
   狗在每个单位时间内移动的距离为四个单位长度dog.forward(4)，其运动方向在每个单位时间内都需根据兔子的方向进行调整，调整角度为：

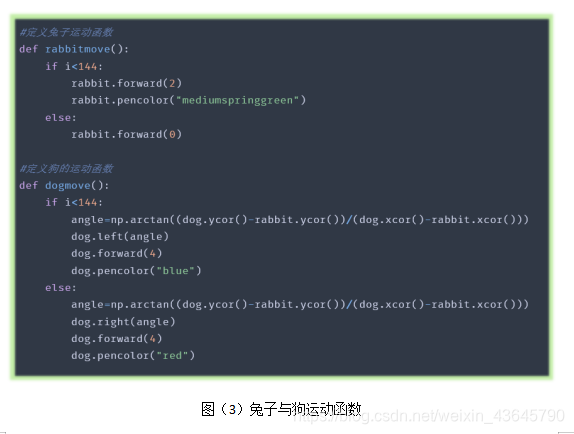

   在兔子到达巢穴前，狗向逆时针方向进行调整dog.left(angle)，当整体调整到90°之后改向顺时针方向dog.right(angle)。如图（3）为定义的完整函数代码。

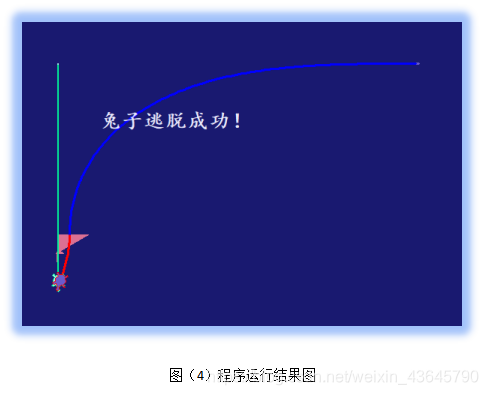

5. 循环处理，得到结果。 如图（4）是动画运行的最后结果，兔子成功逃脱，这也验证了前文的理论计算。


模型评价与推广

用简单的微分模型解决了本题后，不禁会思考，如果题目中的初始值没有给定或者给定的是其他更复杂的值，应该如何建模呢？

仍然先建立平面直角坐标系来描述运动。如图（5），在任意时刻，兔子的位置R为（xr，yr）,奔跑方向与x轴夹角为，狗的位置D为（xd，yd）,奔跑方向由D指向R。

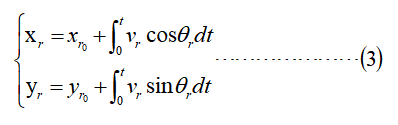

由运动学公式的微分形式能够计算出t时刻兔子的位置坐标：

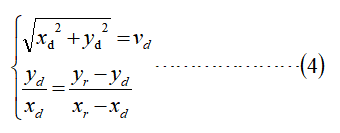

狗追兔子过程中仍然满足：

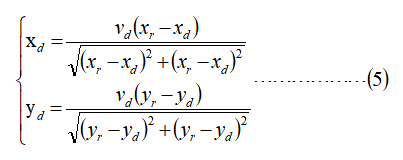

并由（4）可解出狗的运动微分方程：

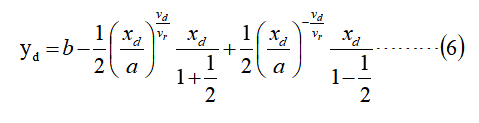

可由（3）式对（5）式消去时间t，并代入已知的,等初始条件，得到猎狗运动的轨迹方程：

其中a,b是与初始条件有关的参数，将xd0, yd0 代入（6）即可求得一般性的狗的运动轨迹方程 yd，再求该轨迹与兔子轨迹的交点即可知能否追上。

参考文献

[1]强胜,龙汉,申镇,易东云.追踪法推广的数学建模与仿真[J].兵工学报,2009,30(01):56-62.

鸣谢!!!

感谢全宇宙最可爱的秀姐提供的建模思路，最开始考虑的微分模型还是太简单了，就和我的代码一样简单（狗头）。

说实话，接触Python也已经一年了，到现在还是只会基本语法，这次由于疫情困在家中，手中的建模工具好像也只有Python能用，才终于拾了起来。
这个Turtle库真的很好上手，像我这种小白都只用花半天时间，就把狗追兔子的仿真过程水出来了！真！好用！！

附上完整代码

好用！Python
