目录

差分放大电路

双端输入双端输出

抑制共模信号

放大差模信号

双端输入单端输出

差模信号分析

共模信号分析

单端输入双端输出

单端输入单端输出

四种接法比较

具有恒流源的差分放大电路

差分放大电路的改进

差分放大电路

采用引入支流负反馈，温度补偿来克服零点漂移（温度变化，直流电源波动，元器件老化产生的输入电压为零，输出电压不为零的情况）现象的典型电路。

差分放大电路的四种接法

双端输入双端输出

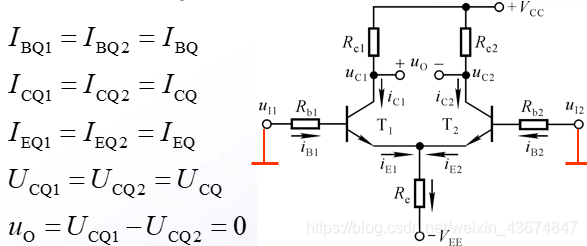

Q点分析

输入回路： $V_{EE}=I_{BQ}\cdot \cdot R_{b}+U_{BEQ}+2I_{EQ}\cdot R_{e}$ $V_{EE}=I_{BQ}\cdot R_{b}+U_{BEQ}+2I_{EQ}\cdot R_{e}$

$U_{CEQ}\doteq V_{CC}-I_{CQ}\cdot R_{e}+U_{BEQ}$

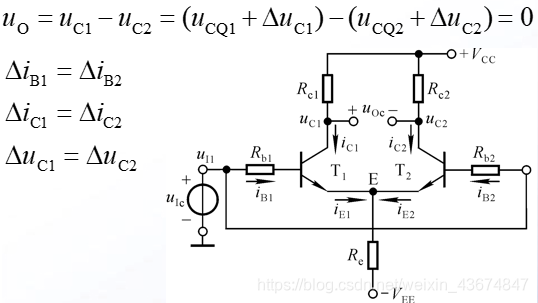

抑制共模信号

Re的共模负反馈作用：温度变化所引起的变化等效为共模信号,抑制了每只差分管集电极电流、电位的变化

共模放大倍数Ac: $A_{C}=\Delta u_{OC}\div \Delta u_{IC}$ 理想对称时为0.

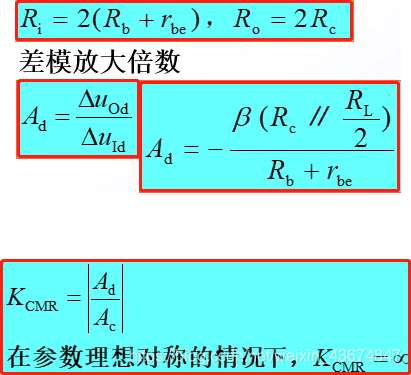

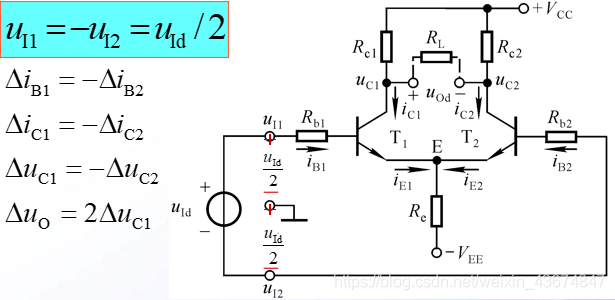

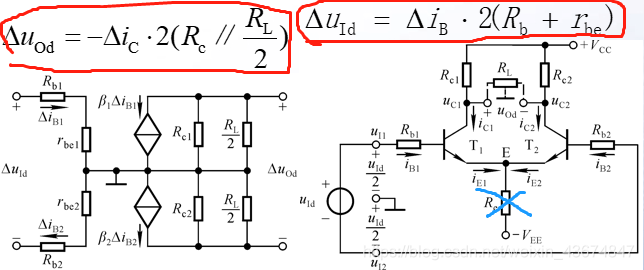

放大差模信号

$\Delta i_{E1}=\Delta i_{E2}$ ，Re中电流不变，即Re 对差模信号无反馈作用

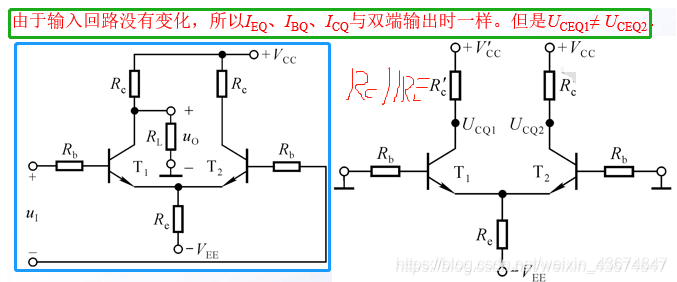

双端输入单端输出

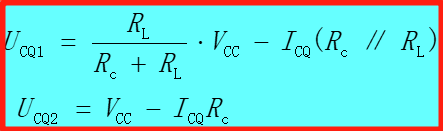

Q点分析

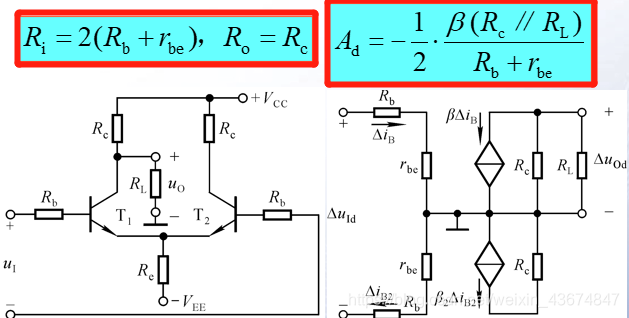

差模信号分析

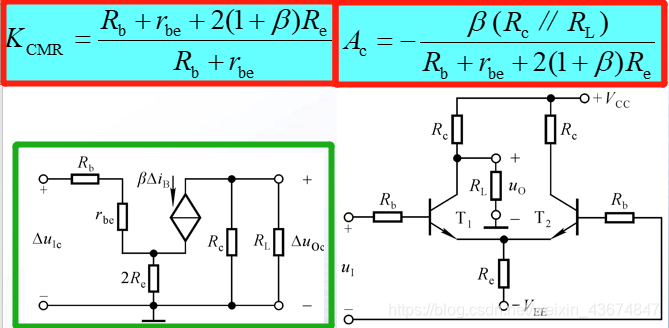

共模信号分析

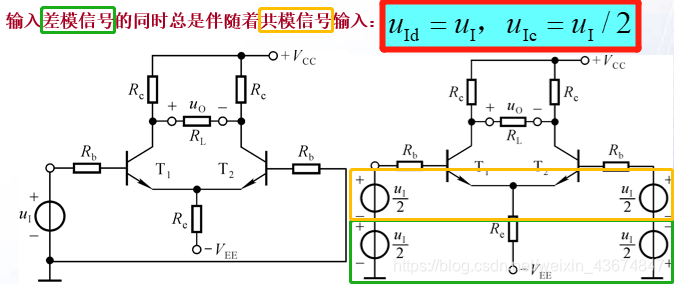

单端输入双端输出

单端输入单端输出

参考上方

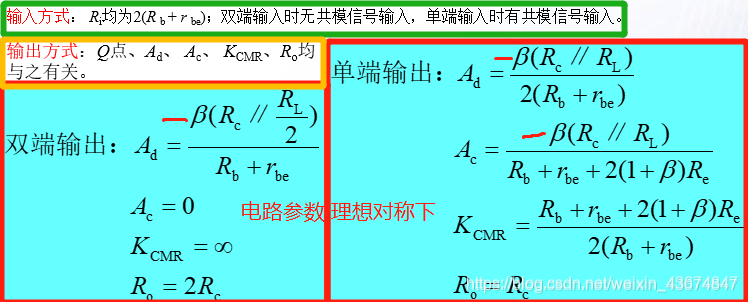

四种接法比较

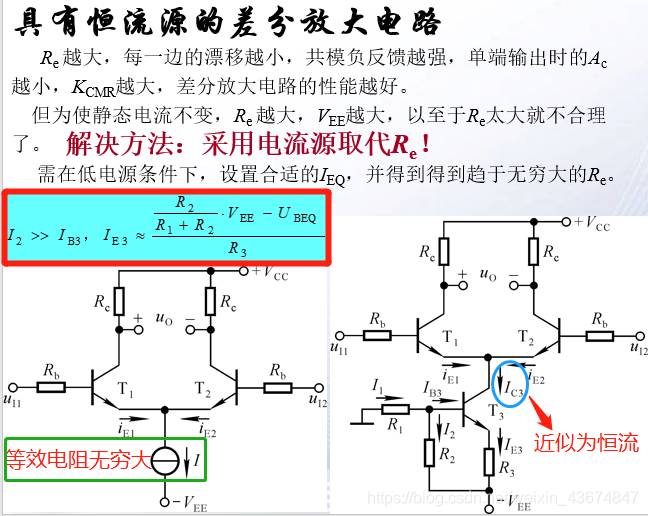

具有恒流源的差分放大电路

差分放大电路的改进
