Excel 甘特图

Excel 甘特图

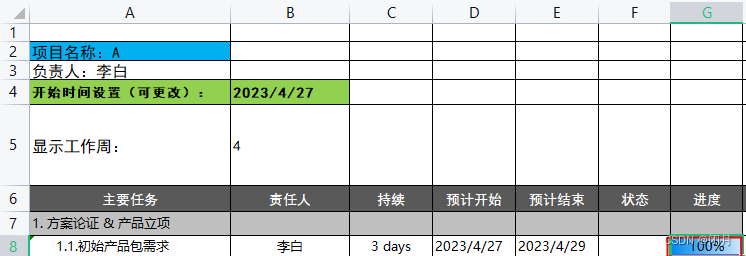

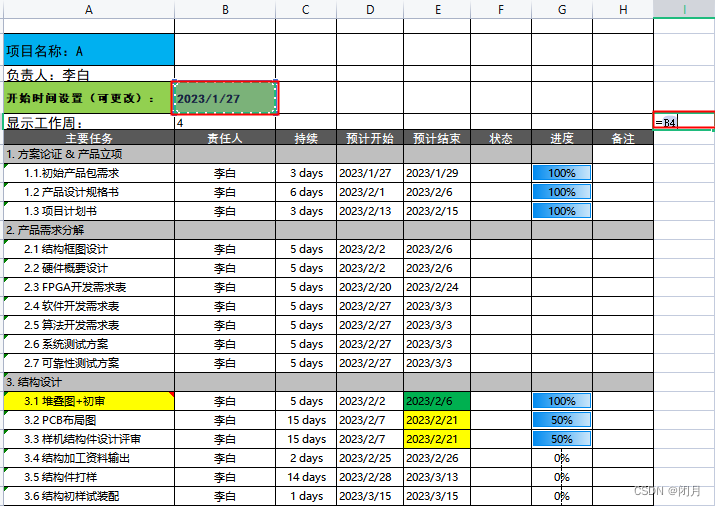

1、让I5=B4；

PS：B4为整个项目的最早时间。

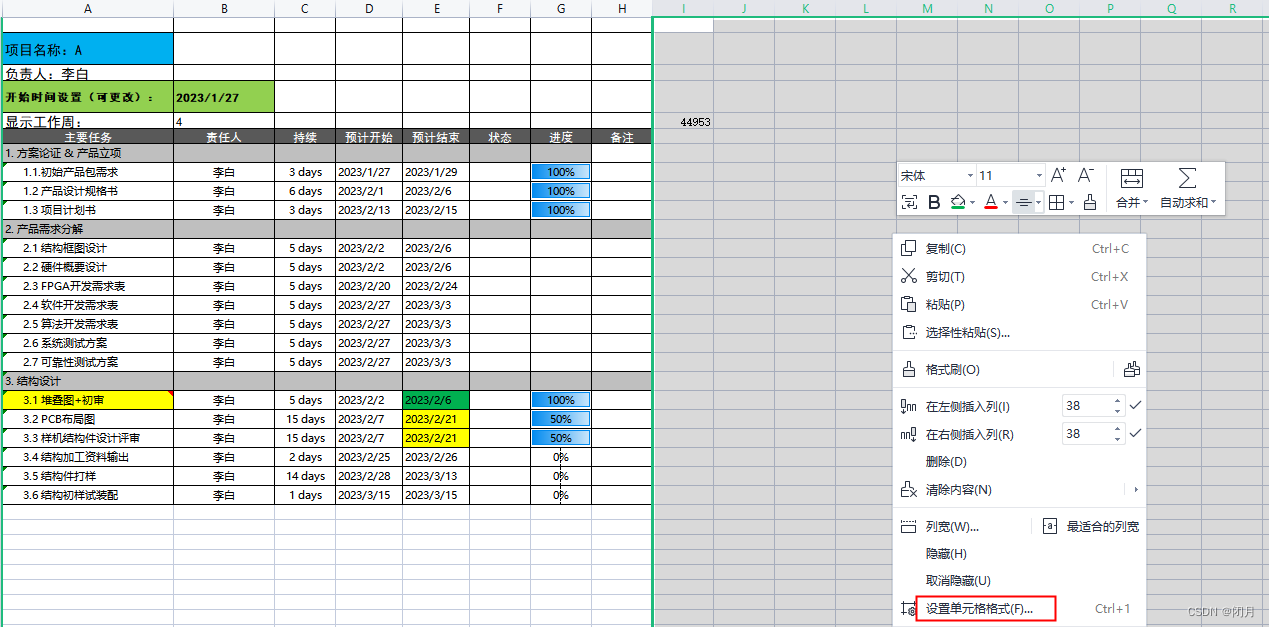

2、选中需要画图的格子，右键 设置单元格格式，将格式选择日期，yyyy/mm/dd格式；

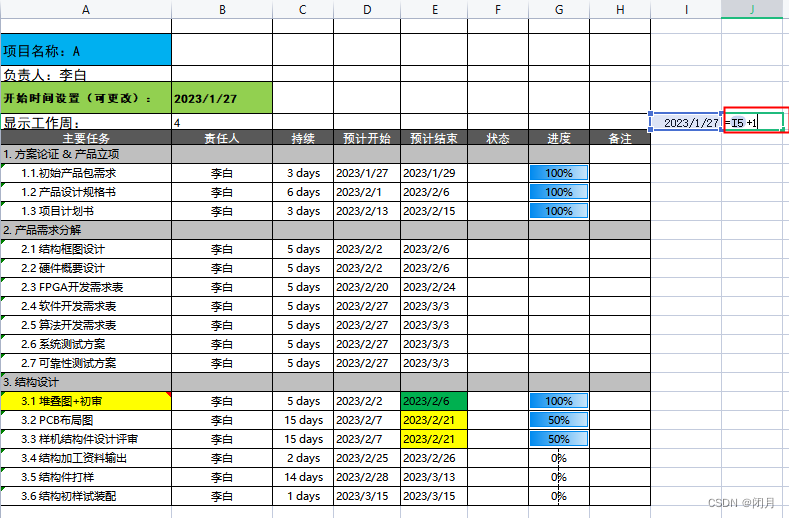

3、将J5=I5+1；

4、选中J5，移到鼠标移到右下角，变成+一直往后拖，直到项目结束日期；

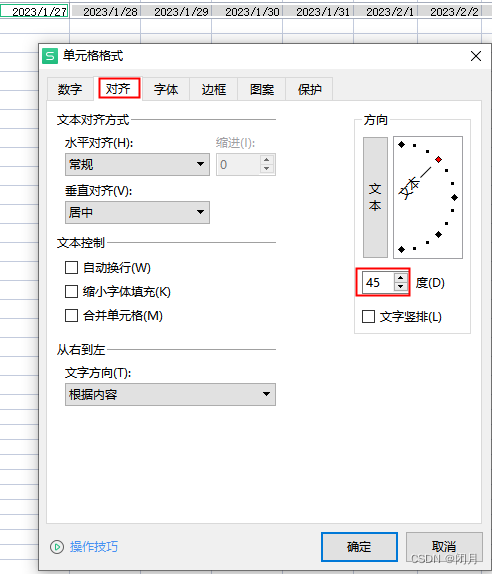

5、选中有日期的格子，右键，设置单元格格式——对齐——45度；

6、将I6=I5，变成 + 一直往后拖；

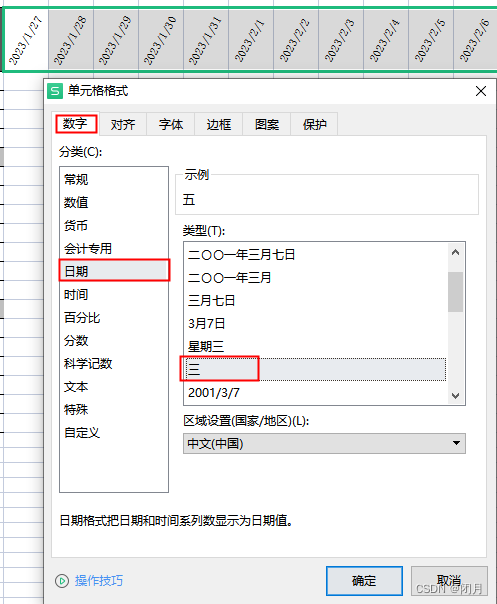

7、选中有日期的第6行区域，右键，设置单元格格式——数字——日期，选择 三 格式（代表星期）——确定；

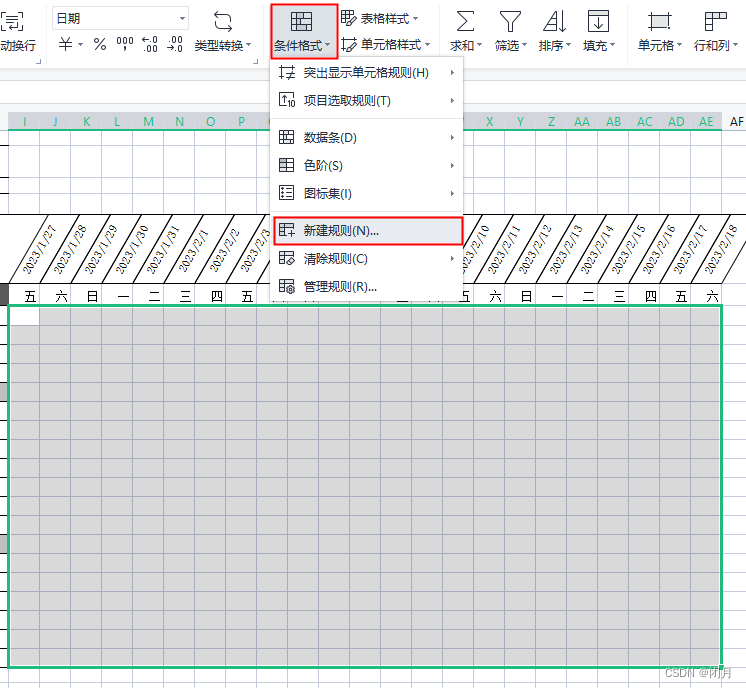

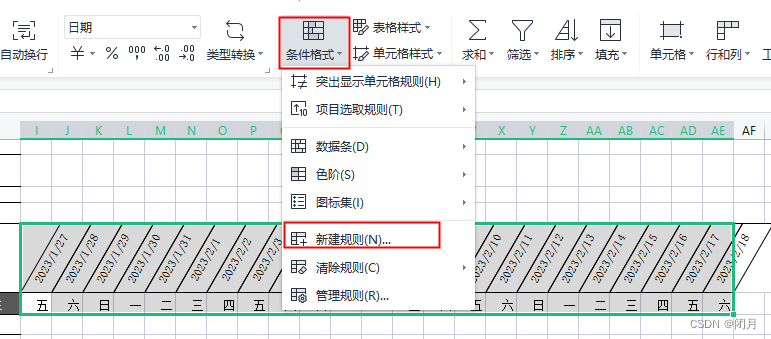

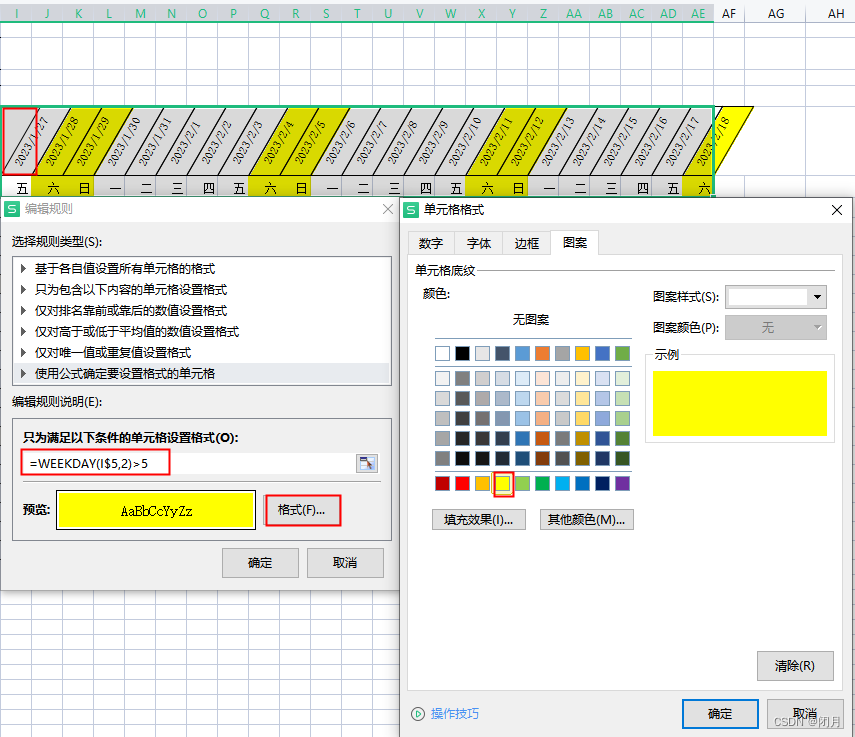

8、选中日期和星期的所在区域行，选择 条件格式——新建规则——使用公式确定要设置格式的单元格，输入“=WEEKDAY(I$5,2)>5”，格式——图案，选择颜色（此操作把周六、周日颜色加黄）

PS：按一次F4锁定数字标号，按两次F4锁定字母标号
公式具体操作：输入“=WEEKDAY(”，选中表格中第一个时间格子 $I$5，按F4，变成I$5，输入“,2)>5”。

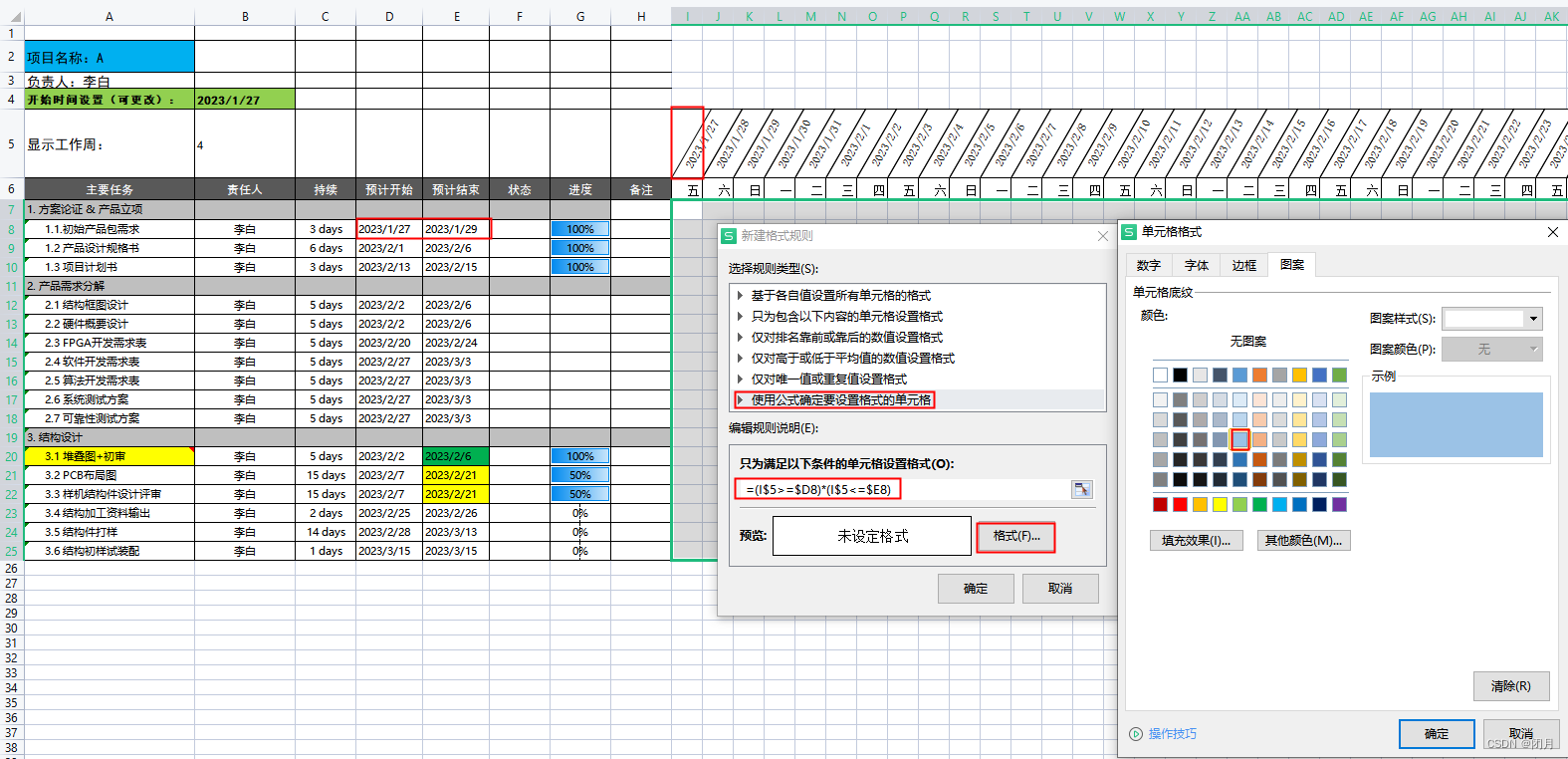

9、选中底下的格子，条件格式——新建规则——使用公式确定要设置格式的单元格，输入“=(I$5>= $D8) * (I$5<= $E8)”，格式——图案，选择淡蓝色——确定

PS：当前操作为把每个事件的日期填充为淡蓝色
公式具体操作：输入“=（”，选中表格中第一个时间格子 $I$5，按F4，变成I$5，输入“>=”，选中预计开始时间格子 $D$8，按2次F4，变成 $D8，输入“ ) * (”，选中表格中第一个时间格子 $I$5，按F4，变成I$5，输入“<=”，选中预计结束时间格子 $E$8，按2次F4，变成 $E8。

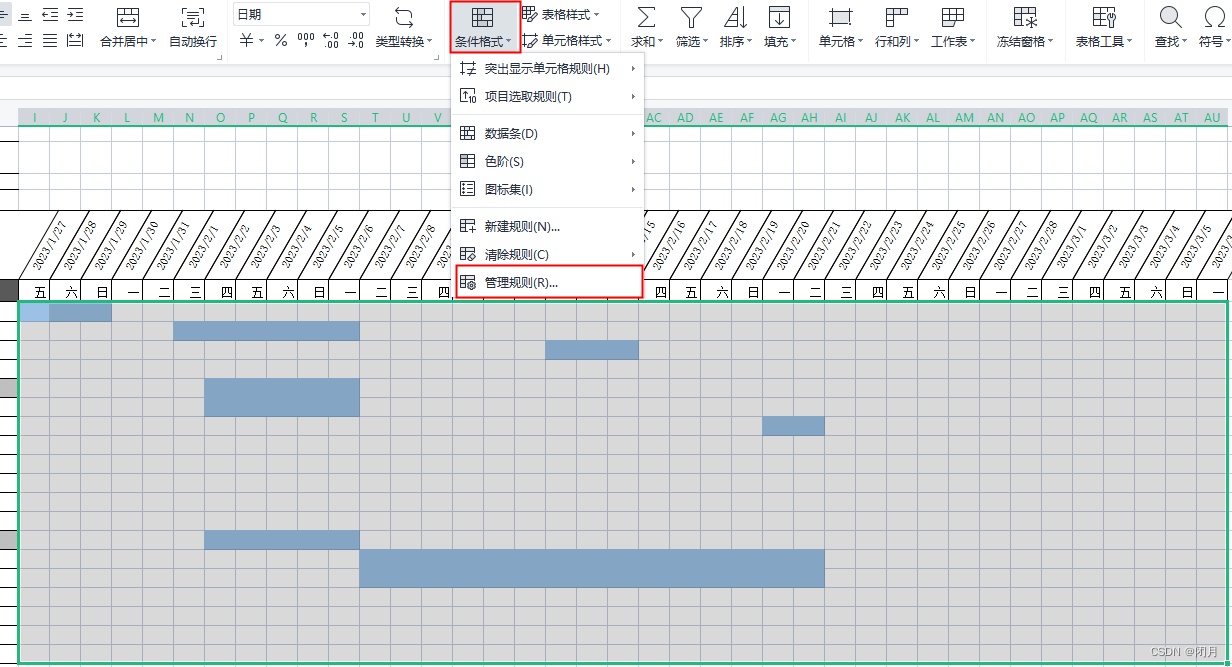

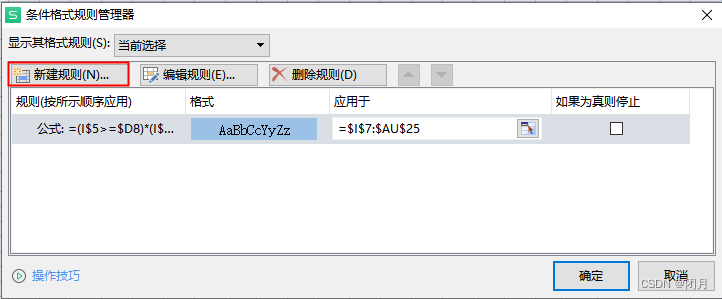

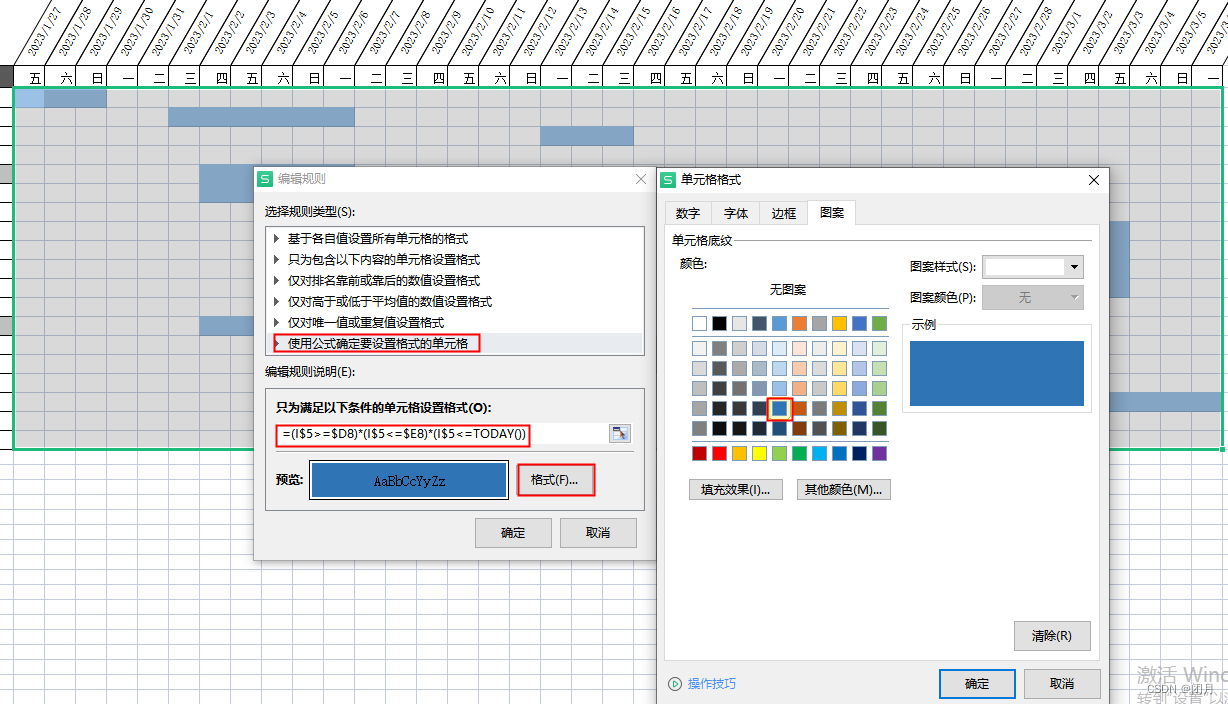

10、再次选中底下的格子，条件格式——管理规则——新建规则——使用公式确定要设置格式的单元格，输入“=(I$5>= $D8) * (I$5<= $E8) * (I$5<=TODAY())”，格式——图案，选择深蓝色——确定

PS：当前操作为把每个事件的日期和当前日期对比，比当前日期早的填充为深蓝色

11、再新建规则——使用公式确定要设置格式的单元格，输入“=(I$5=TODAY())”，格式——边框，颜色红色，选择左右两边边框——确定

PS：此操作把当前日期列变红

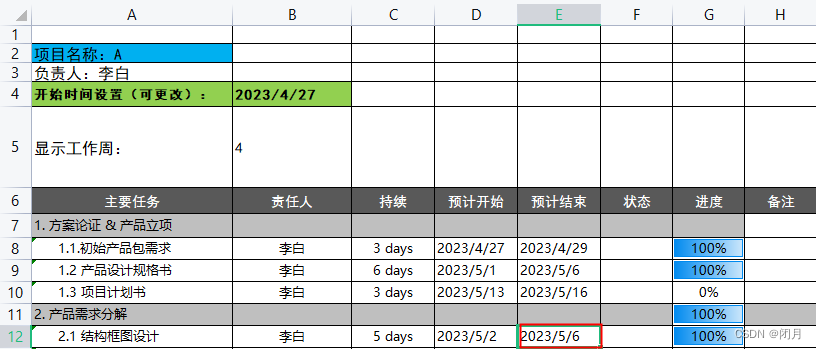

12、预计结束时间

E12格子=D12+LEFT(C12,LEN(C12)-5)-1
PS：通过持续时间和预计开始时间控制

13、当前进度

G8格子=IF(AND(TODAY()>D8,TODAY()>E8),1,IF(AND(TODAY()>=D8,TODAY()<=E8),(TODAY()-D8+1)/(E8-D8+1),IF(AND(TODAY()<D8,TODAY()<E8),0)))

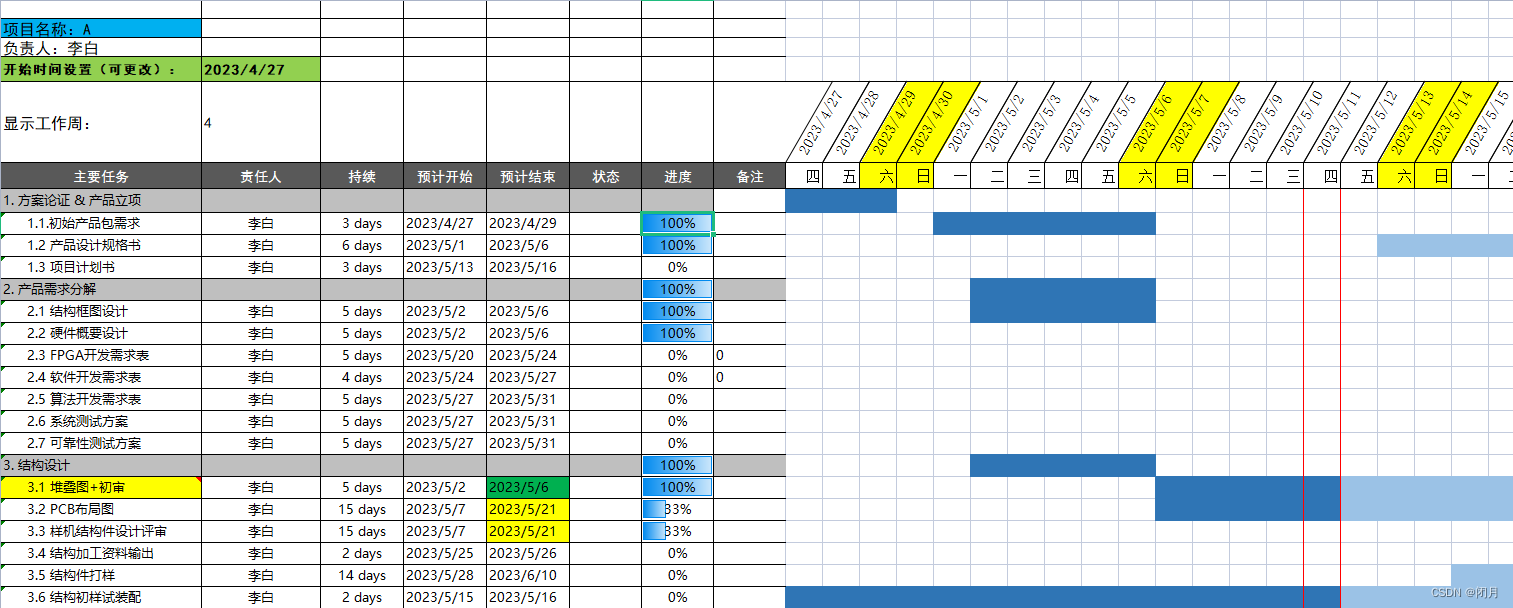

14、最终效果
