mtk电池曲线测试(2)--电池曲线数据整理（新威曲线参考）

上回mtk电池曲线测试(1)–分容测试中我们经过新威电池分容测试得到了一份未经整理的电池分容数据。现在需要对数据进行整理以得到正确的电池曲线。

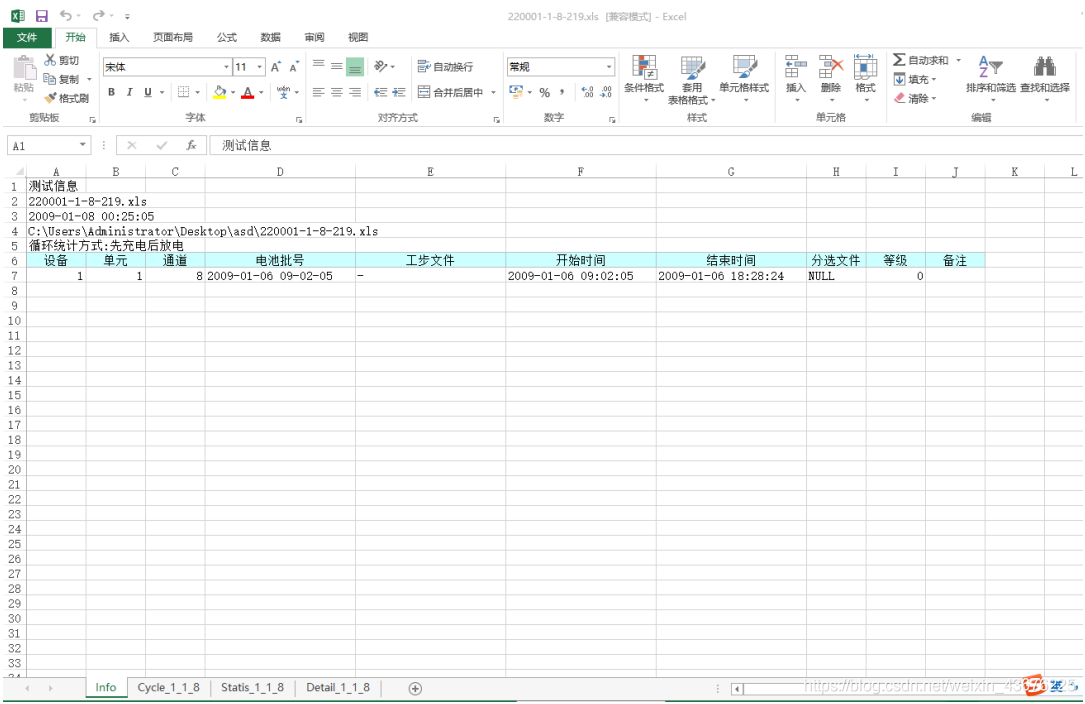

第一步：打开测试出来的 OCV 表格,如下图

第二步：选择 Statis_1_1_8

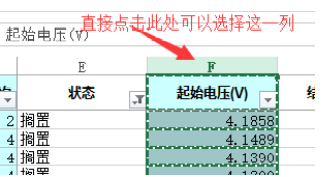

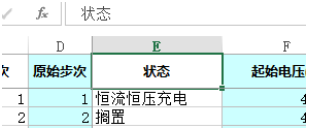

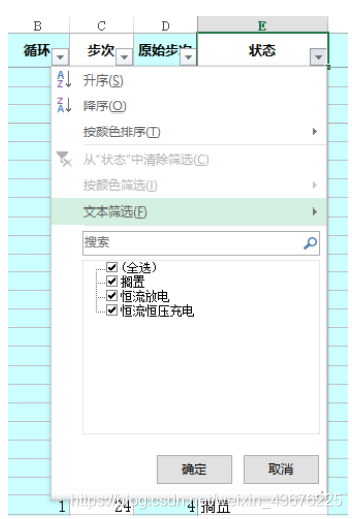

第三步：选择状态

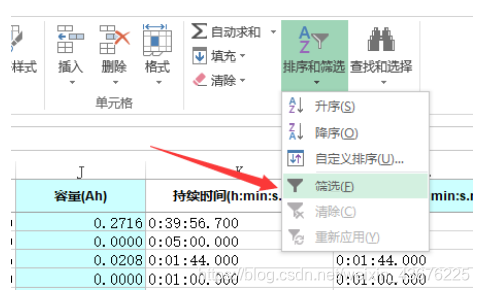

然后再选择筛选

做完之后我们可以看到

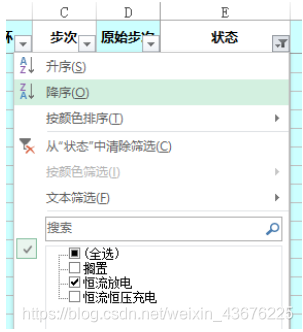

第四步：筛选出状态中的搁置

第五步：选择起始电压,进行复制

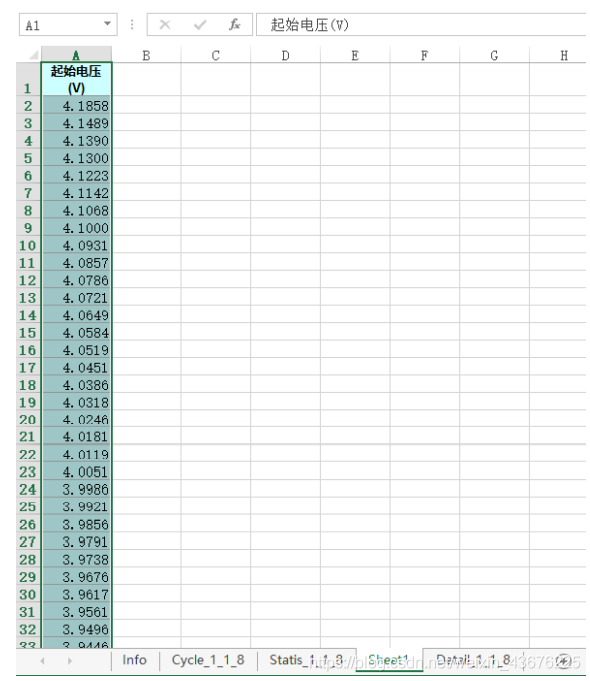

第六步：新建表格,将刚刚复制的搁置的起始电压复制到新表格中

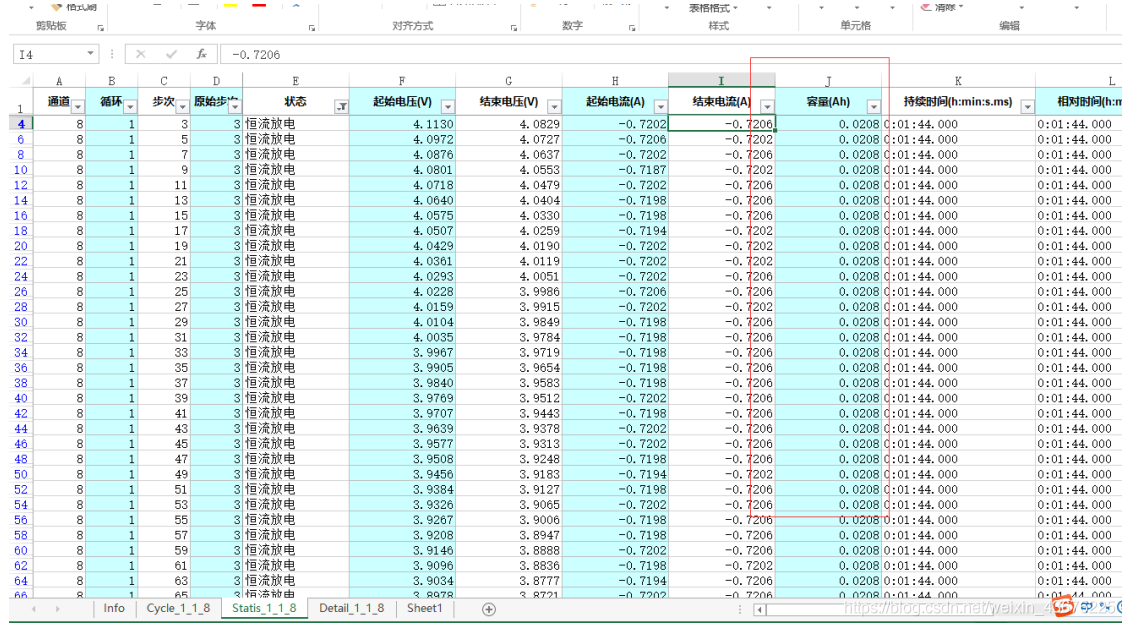

第七步：筛选横流放电

选择结束电压进行复制

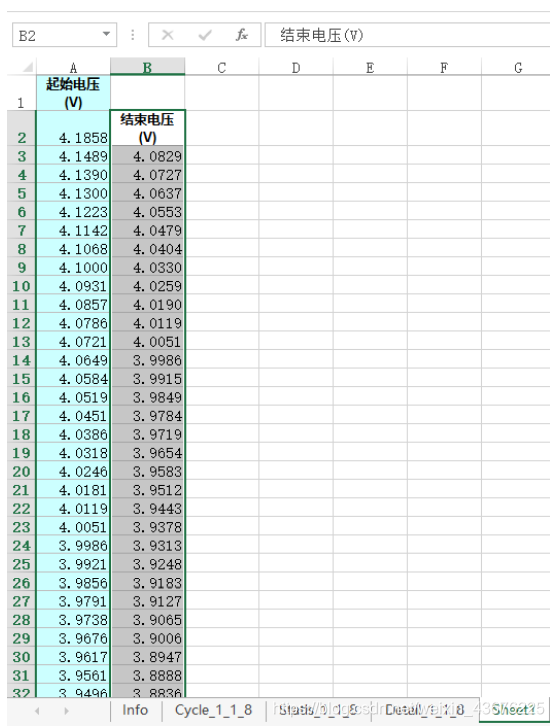

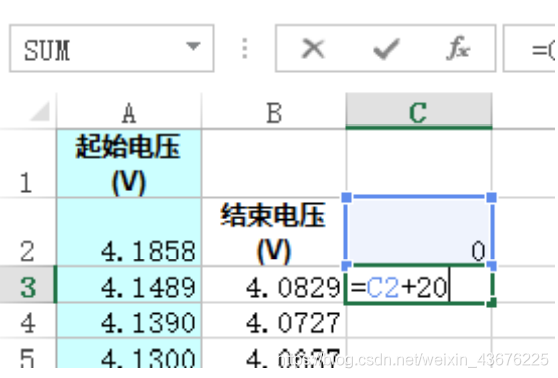

第八步：放置于新建的表格中,按照此位置放置

第九步：记录电池容量

我们可以看出为 20.8 约等于 20 一个循环

第十步：处理电池容量

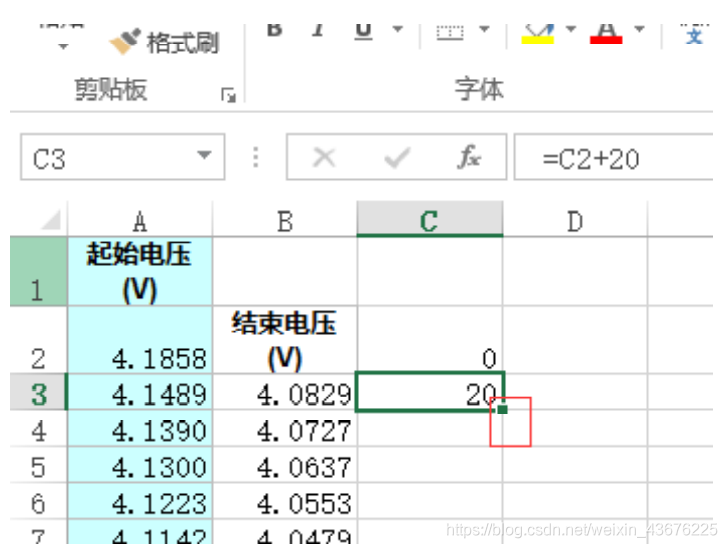

鼠标悬停于右下角那个点,然后往下拖动

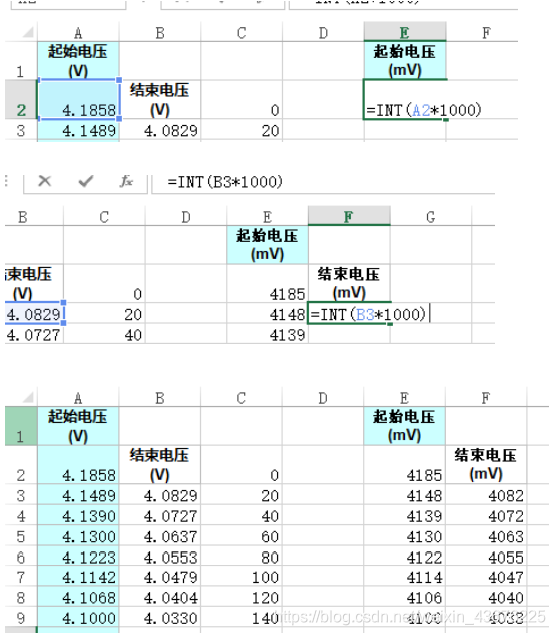

第十一步：将起始电压和结束电压转换成 mV

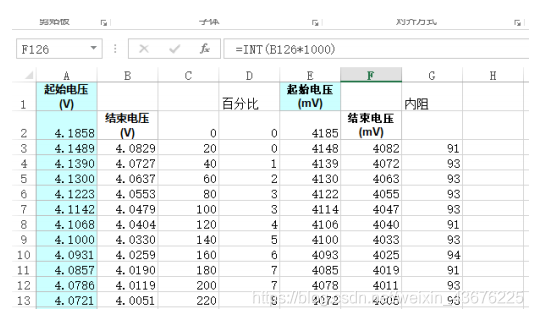

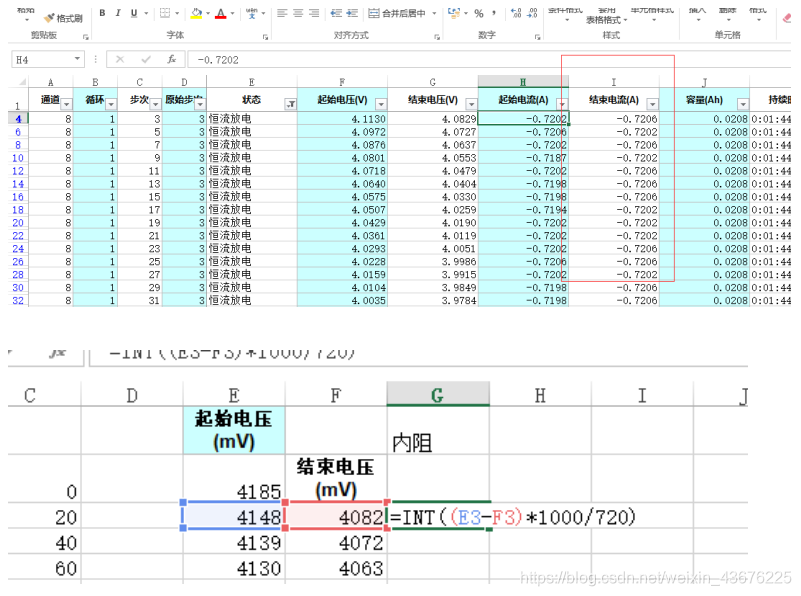

*第十二步：开始计算内阻,使用(起始电压-结束电压)1000/结束电流
注意：在这里计算的结束电流是 mA 为单位的

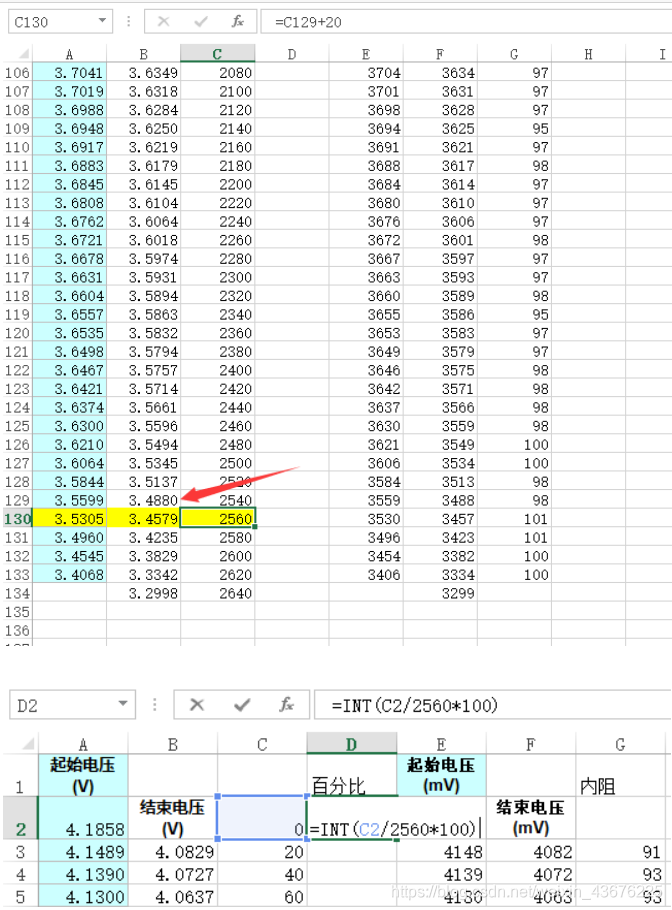

第十三步：开始计算百分比,我们需要选定一个关机电压（3.4V-3.5V，屏小点低
点,屏大点高点）,

得到数据

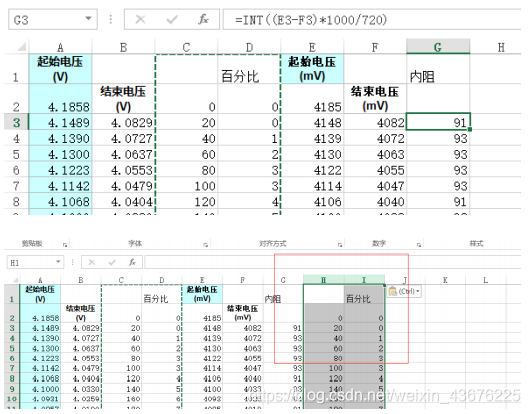

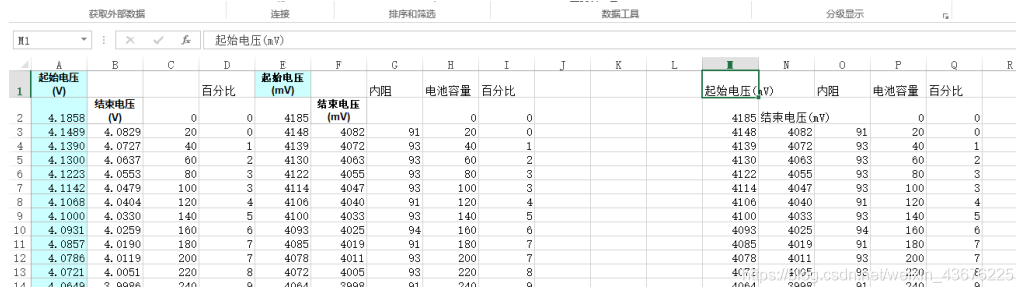

第十四步：将电池容量和百分比复制一份

第十五步：选择复制五列

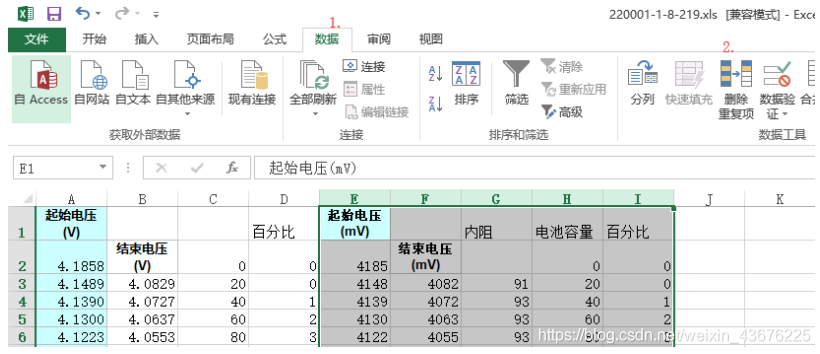

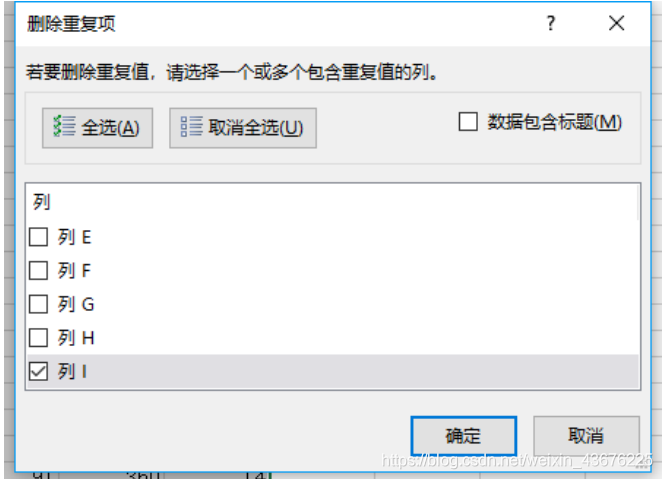

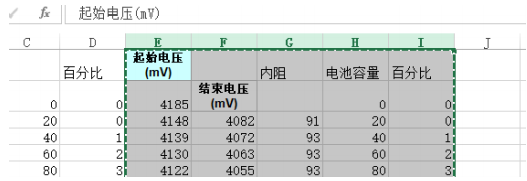

选择数据删除重复项

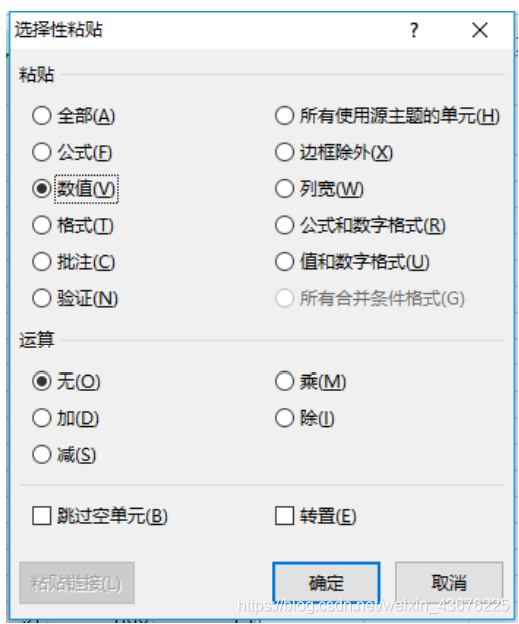

然后再右键进行选择行粘贴

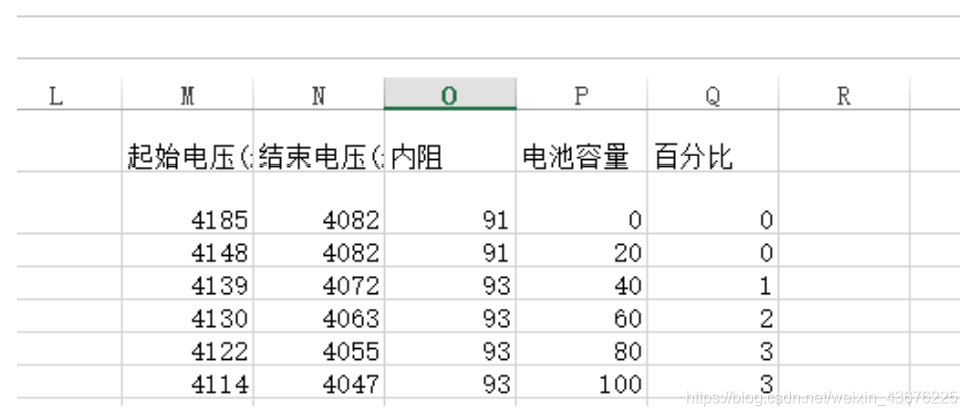

复制出来的起始电压就是开路电压 OCV
结束电压就是 CV

第十六步：补全数据
