2023-简单点-树莓派的config.txt文件解析

注意事项

在Bookworm系统版本之前，树莓派操作系统将引导分区存储在/boot/。
自Bookworm以来，引导分区位于/boot/firmware/。

树莓派使用的是一个配置文件，而不是传统PC上的BIOS。

传统上使用BIOS编辑和存储的系统配置参数，现在存储在一个名为config.txt的可选文本文件中。

什么时候去读取这个配置文件呢？

在ARM CPU和Linux初始化之前由GPU读取的。

因此，它必须位于SD卡的第一个(引导)分区上，旁边是bootcode.bin和start.elf。

该文件通常在Linux中以/boot/firmware/config.txt的形式访问，并且必须以root用户进行编辑。

任何更改只有在重新启动树莓派后才会生效。

如何查看配置情况？

Linux启动后，可以使用以下命令查看当前活动设置

1. 直接看文件内容

cat /boot/config.txt
or
cat /boot/firmware/config.txt

2. 还有一种是用 vcgencmd命令查看：

   vcgencmd get_config <config>: 展示config的值，比如 vcgencmd get_config arm_freq就是获取arm_freq的参数设置值

   vcgencmd get_config int: 展示整数参数非0值的参数

   vcgencmd get_config str: 展示字符串格式的非空参数值

    注意事项：vcgencmd不是万能的。有一些配置设置不能使用vcgencmd检索。


举例某些常见参数

# Enable audio (loads snd_bcm2835)
dtparam=audio=on

此行启用音频功能，它会加载snd_bcm2835音频驱动，使得树莓派上的音频接口可以正常工作。

# Automatically load overlays for detected cameras
camera_auto_detect=1

此行设置树莓派自动检测并加载与其相连的摄像头模块。当摄像头模块连接到树莓派时，系统会自动识别并加载相应的驱动程序，无需用户手动配置。

# Automatically load overlays for detected DSI displays
display_auto_detect=1

与上面的摄像头自动检测类似，此行设置树莓派自动检测并加载与其相连的DSI（Display Serial Interface）显示屏。当DSI显示屏连接到树莓派时，系统会自动识别并加载相应的驱动程序，实现显示屏的正常工作。

# Enable DRM VC4 V3D driver
dtoverlay=vc4-kms-v3d

此行启用VC4显卡的DRM（Direct Rendering Manager）驱动，具体使用的是V3D驱动。DRM是Linux内核中的一个子系统，用于管理显卡资源并提供直接的渲染接口。通过启用VC4显卡的DRM驱动，可以充分利用树莓派上的图形硬件资源，提高图形渲染的性能和效率。

常见硬件参数

camera_auto_detect

camera_auto_detect = 1
启用此设置( Raspberry Pi OS)，固件将自动加载它识别的CSI相机的overlay.

display_auto_detect

display_auto_detect = 1
启用此设置(which it is in Raspberry Pi OS), firmware自动加载它识别的DSI显示的overlay.

dtoverlay

dtoverlay是树莓派（Raspberry Pi）配置中的一个参数，用于动态覆盖设备树（Device
Tree）。设备树是描述硬件配置的数据结构，在Linux内核启动过程中被加载，用于初始化硬件设备。dtoverlay允许用户在不需要修改内核的情况下，通过加载额外的设备树覆盖层来扩展或修改硬件配置。

在树莓派中，dtoverlay参数通常用于启用或配置特定的硬件设备，例如摄像头、显示屏、音频接口等。通过在配置文件中添加dtoverlay行，并指定要加载的设备树覆盖层的名称，可以告诉内核在启动过程中加载相应的设备树覆盖层，从而实现对硬件设备的支持和配置。
例如，dtoverlay=vc4-kms-v3d表示加载名为vc4-kms-v3d的设备树覆盖层，该覆盖层用于启用VC4显卡的DRM（Direct Rendering Manager）驱动，以充分利用树莓派上的图形硬件资源。

dtparam

什么是dt?
DT:device tree

Raspberry Pis的设备树配置文件支持许多参数，例如启用I2C和SPI接口。许多DT overlay可以通过使用参数进行配置。这两种类型的参数都可以使用dtparam设置来提供。此外，可以将overlay参数附加到overlay选项中，用逗号分隔，但要注意行长度限制为98个字符。

arm_boost (Raspberry Pi 4 Only)

所有树莓派400s和更新版本的树莓派4B都为SoC电压轨配备了第二个开关模式电源，这允许默认的涡轮模式时钟从1.5GHz增加到1.8GHz。此更改在树莓派操作系统中默认启用。将arm_boost=0设置为禁用。

• 这个从参数用于将ARM频率（arm_freq）增加到硬件支持的最高频率。简而言之，它可以提高树莓派（Raspberry Pi）上ARM处理器的时钟频率，从而提升处理性能。但需要注意的是，提高时钟频率也会导致功耗和热量的增加，因此在使用arm_boost时要权衡性能和散热之间的关系。

start_file, fixup_file

这些选项指定在启动之前传输到VideoCore GPU的firmware文件。

start_file指定要使用的VideoCore固件文件。

fixup_file指定用于修复start_file中使用的内存位置以匹配GPU内存分割的文件。

注意，start_file和fixup_file是一对匹配的文件——使用不匹配的文件将阻止单板启动。这是一个高级选项，所以我们建议您使用start_x和start_debug而不是这个选项。

cmdline

cmdline是引导分区上读取内核命令行字符串的备选文件名;默认值为“cmdline.txt”

cmdline参数在boot引导内核启动时传递给内核，它的作用是指导内核启动。
在内核启动阶段，内核会解析cmdline，并根据cmdline的内容进行配置和运行。
cmdline参数通常以“项目名=项目值”的形式存在，内核解析时会将这些参数一一解析并使用。

例如，
cmdline中可能包含root参数，用于指定根文件系统的位置；
console参数，用于指定控制台输出设备等。
这些参数对于内核在启动过程中的配置非常重要，它们确保了系统能够正确地初始化并运行。

arm_64bit

arm_64bit参数用于启用或禁用ARM的64位模式。

当设置为启用（enabled）时，它可以使ARM处理器在64位模式下运行，从而支持更大的内存寻址空间和更高效的数据处理能力。64位模式可以提供更大的虚拟地址空间，更多的通用寄存器以及更高的性能。

然而，需要注意的是，启用64位模式也会增加功耗和热量生成。因此，在使用arm_64bit参数时，需要权衡性能提升和散热要求之间的关系。

在一些特定的应用场景中，如需要处理大量数据或运行内存密集型任务时，启用64位模式可能更加有利。但对于一些资源有限或对功耗要求较高的环境，禁用64位模式可能更为合适。

总而言之，arm_64bit参数的作用是控制ARM处理器是否在64位模式下运行，从而影响系统的性能和功耗。正确的设置取决于具体的应用需求和硬件配置。

64位内核只适用于树莓派3,3 +，4,400,Zero 2w和2B rev 1.2，以及树莓派计算模块3,3 +和4。

树莓派5只支持64位内核，因此此参数已被删除。

otg_mode (Raspberry Pi 4 Only)

树莓派的otg_mode参数用于启用或禁用USB OTG（On-The-Go）模式。USB OTG是一种USB规范，允许USB设备在不需要主机（如电脑）的情况下互相通信。通过启用otg_mode参数，树莓派可以作为USB OTG设备，与其他USB设备直接进行数据传输和通信。

当otg_mode设置为启用时，树莓派上的USB接口将作为OTG接口，可以支持USB设备的连接和通信。这使得树莓派可以与其他USB设备（如智能手机、平板电脑或其他USB外设）进行连接和数据交换，扩展了树莓派的功能和应用场景。

然而，需要注意的是，启用otg_mode参数可能会影响树莓派上其他USB接口的正常工作。因此，在使用otg_mode参数时，需要确保对USB接口的使用没有冲突，并根据实际需求进行适当的配置。

总而言之，otg_mode参数用于控制树莓派是否启用USB OTG模式，从而实现与其他USB设备的直接连接和通信。正确的设置取决于具体的应用需求和硬件配置。

USB on - on -
go(通常缩写为OTG)是一种允许支持USB设备使用适当的OTG电缆将自己配置为USB主机的功能。在旧的Raspberry Pi上，在USB
host 和device mode下使用单个USB 2控制器。 树莓派4B和树莓派400(不是CM4或CM4IO)增加了一个高性能的USB
3控制器，通过PCIe连接，以驱动主USB端口。USB- c电源连接器上仍然可以使用传统的USB
2控制器作为设备(otg_mode=0，默认值)。

otg_mode=1请求将功能更强大的XHCI USB 2控制器用作该USB- c连接器上的另一个主机控制器。

由于CM4和CM4IO不包括外部USB 3控制器，因此树莓派操作系统映像在CM4上设置otg_mode=1以获得更好的性能。

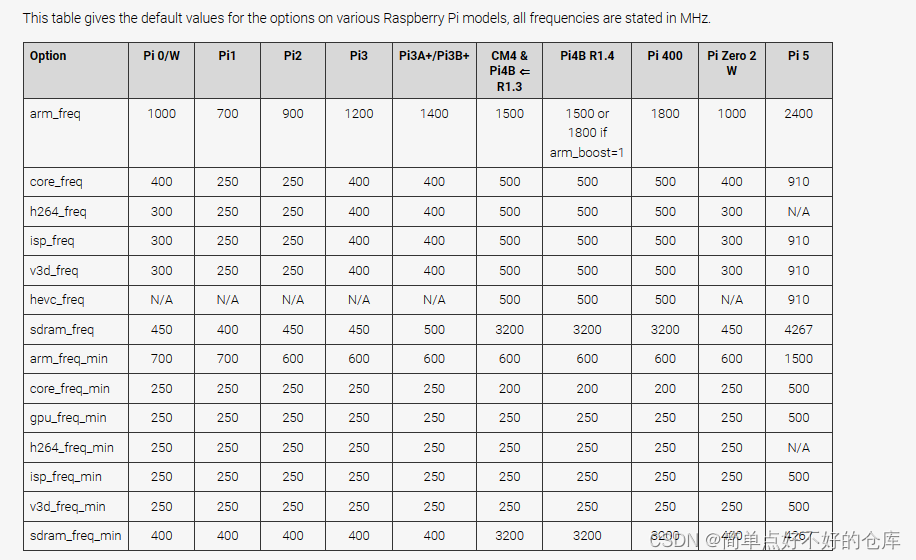

超频参数
