ARM的AMBA 2.0总线

1.什么是AMBA

AMBA即Advanced Microcontroller Bus Architecture ，是ARM公司定义的片内总线标准，广泛使用于ARM芯片。

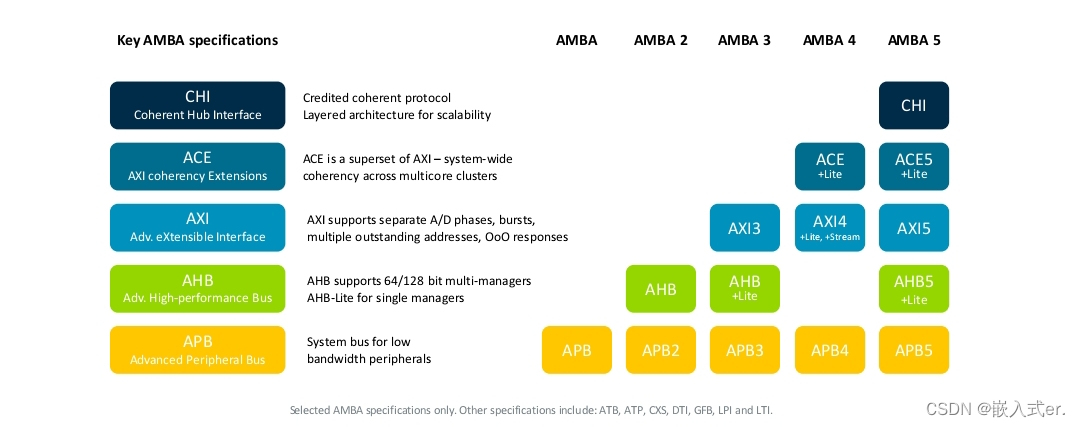

AMBA目前一共有五个版本，从AMBA1.0—AMBA5.0,本文主要介绍AMBA2.0。

1.1AMBA2.0总线的分类

AMBA2.0总线主要分为：AHB ASB APB,
AHB:Advanced High-performance Bus
ASB:Advanced System Bus
APB:Advanced Peripheral Bus
其中AHB与ASB为高性能总线，一般用于连接片内RAM、processor等,相比而言AHB使用的更多；APB为外设总线，一般用于连接外设IIC UART等外设。

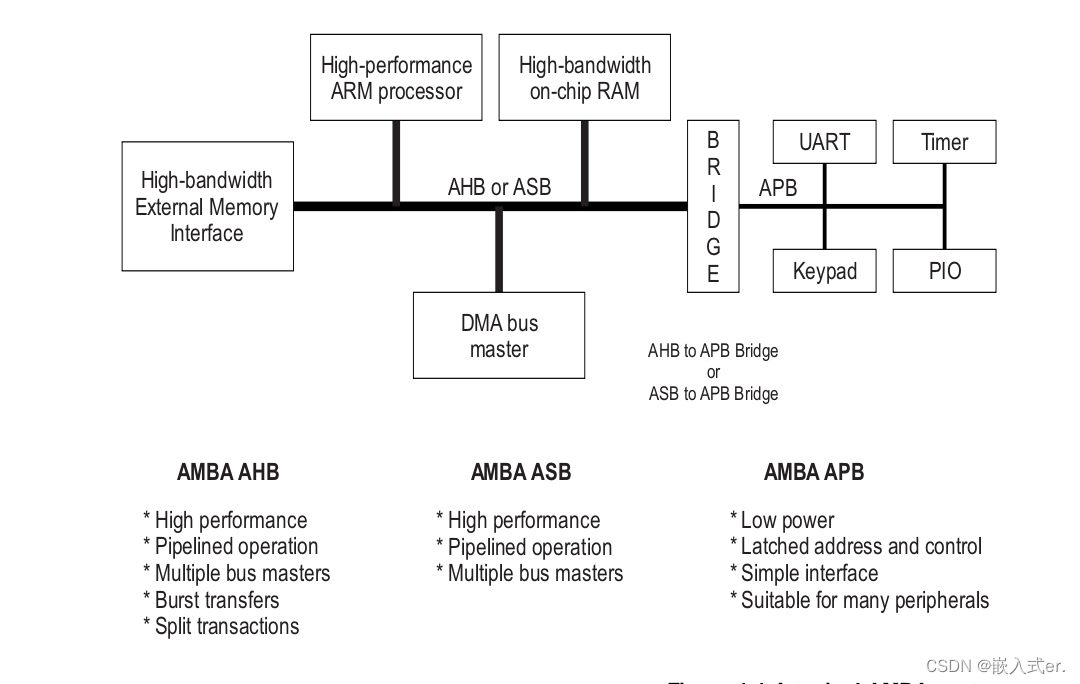

1.2几种总线的连接方式

2. AMBA2.0的AHB总线

AHB:Advanced High-performance Bus即先进的高性能总线，支持以下特性：
• burst transfers
• split transactions
• single cycle bus master handover
• single clock edge operation
• non-tristate implementation
• wider data bus configurations (64/128 bits)

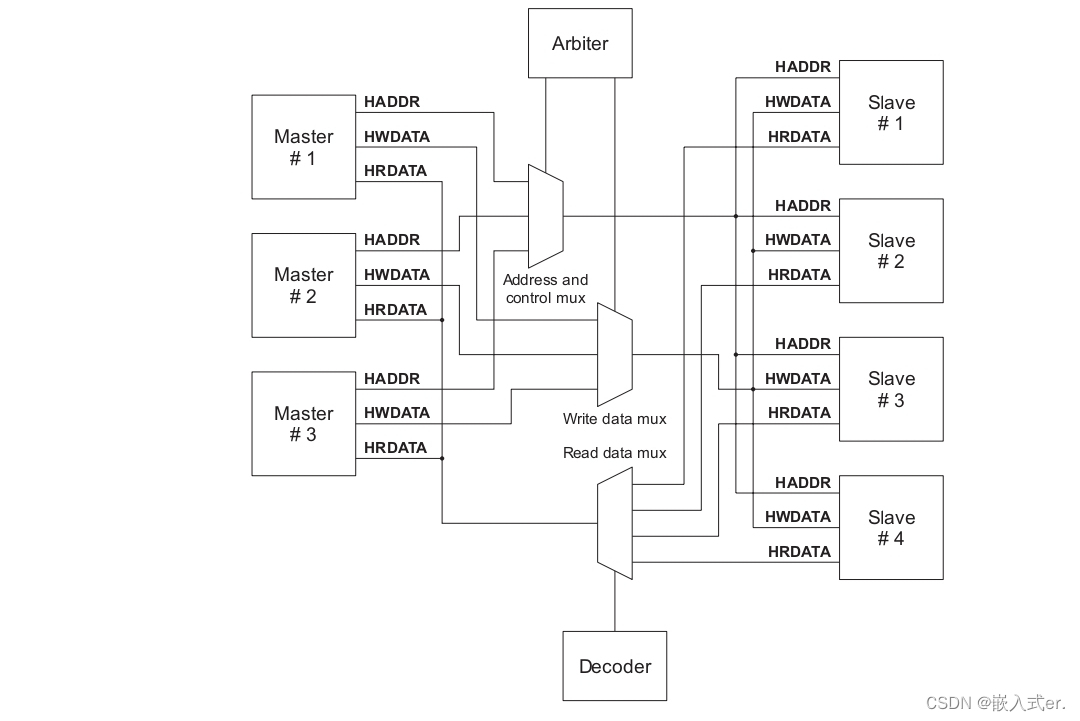

2.1AHB的总线拓扑

AHB支持多主多从交互，一般而言，主为processor,

2.2AHB的仲裁器arbiter

仲裁器的作用是控制那个master可以访问总线

2.3AHB的译码器decoder

通过地址译码来决定哪一个从设备。它需要知道地址信息，知道后就会分析总线上的address是什么值，落在那个slave的区域。

3. AMBA2.0的ASB总线

ASB总线已逐渐被AHB所替代，可用于AHB不需要的高性能特性的芯片设计上可选的系统总线。ASB也支持高性能处理器，片上内存，片外内存提供接口和慢速外设。

4. AMBA2.0的APB总线

APB:Advanced Peripheral Bus ，顾名思义，主要用来连接外设，如UART、IIC等，支持以下特性：
• performance is improved at high-frequency operation
• performance is independent of the mark-space ratio of the clock
• static timing analysis is simplified by the use of a single clock edge
• no special considerations are required for automatic test insertion
• many Application-Specific Integrated Circuit (ASIC) libraries have a better
selection of rising edge registers
• easy integration with cycle based simulators.
在AMBA总线系统中，对于MCU往往会选用AHB和APB的组合，AHB总线作为主要的核心总线，为控制器和存储器提供高性能的指令和数据传输，而APB总线作为低带宽低功耗的外设总线，两条总线间通过AHB到APB的桥连接。
在APB总线里面，主机先发起要访问的外设地址，外设根据要求返回数据，主机收到数据，这一个完整的流程被称为APB总线协议

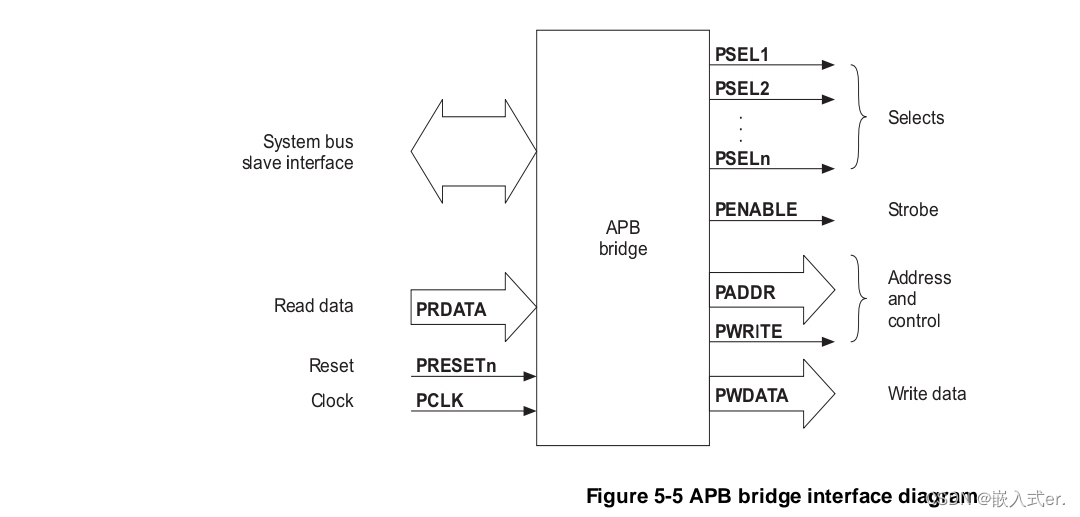

4.1APB bridge

APB桥对上连接高速总线AHB，对下连接APB slave.

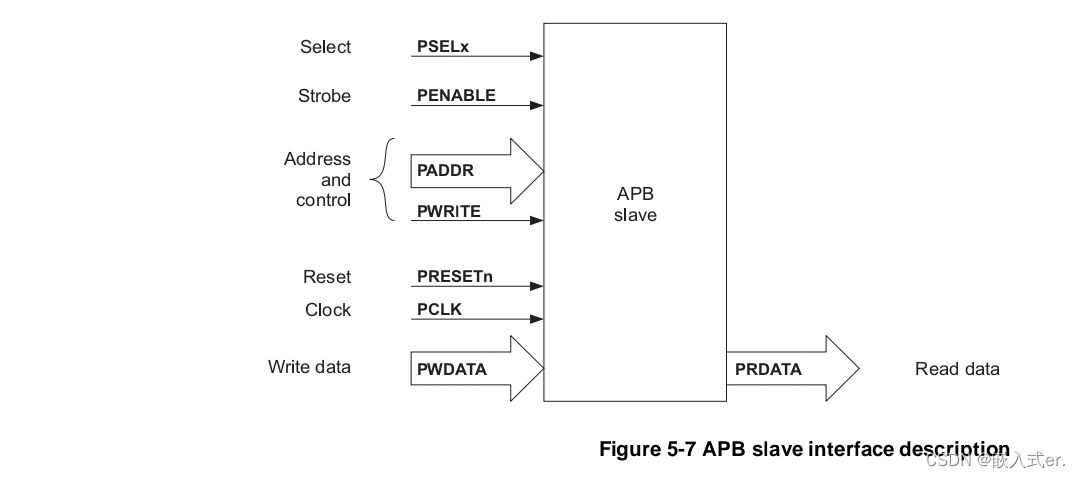

4.2APB slave

5.参考资料

参考：
1.AMBA™ Specification(Rev 2.0)ARM IHI 0011A
2.AMBA Style Guide
