ANSYS WORKBENCH 加转速循环对称分析

最新推荐文章于 2024-08-11 22:08:52 发布
最新推荐文章于 2024-08-11 22:08:52 发布
阅读量4.5k 收藏 11
点赞数
分类专栏： 有限元 文章标签： ansys workbench 有限元
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43710112/article/details/115532140
版权
本文详细介绍了如何在3D建模中选择模型，插入材料，设置坐标系，创建对称区域，施加预应力转速，添加约束并进行求解的步骤。适合初学者和高级用户参考。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

基础mesh等操作略去

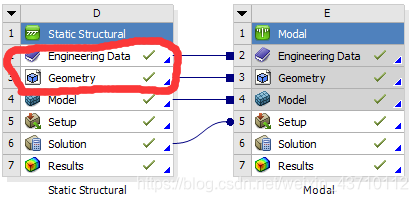

1.选择模型
在这里插入图片描述
2.插入模型选择材料等
在这里插入图片描述

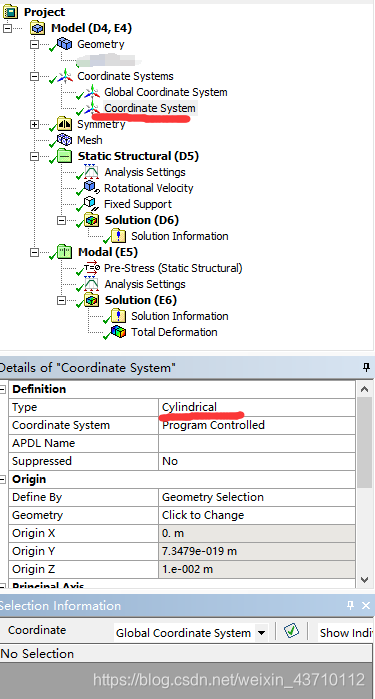

3.插入圆柱坐标系
在这里插入图片描述

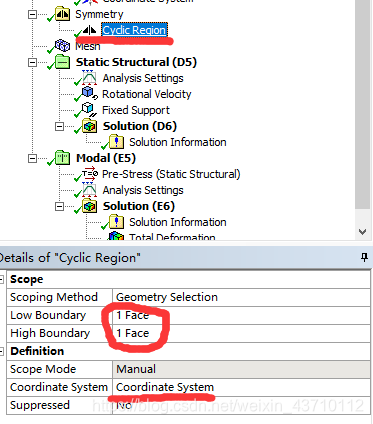

4.插入循环对称区域
在这里插入图片描述

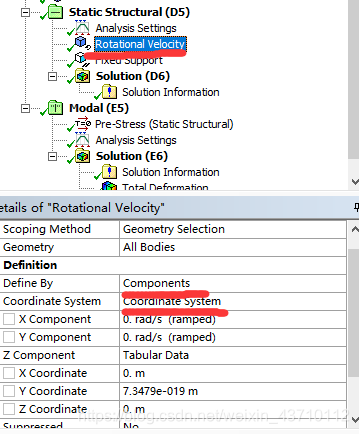

5.在静力预应力处加转速
在这里插入图片描述
6.添加约束
在这里插入图片描述
7.求解
