1. 看门狗时钟

看门狗时钟发生器:WDCLK = CLKOUT/512，当HALT时停止。6-bits预定标WDPS选择：将WDCLK再分频后送给看门狗定时器。WDPS为WDCR的2~0 位。

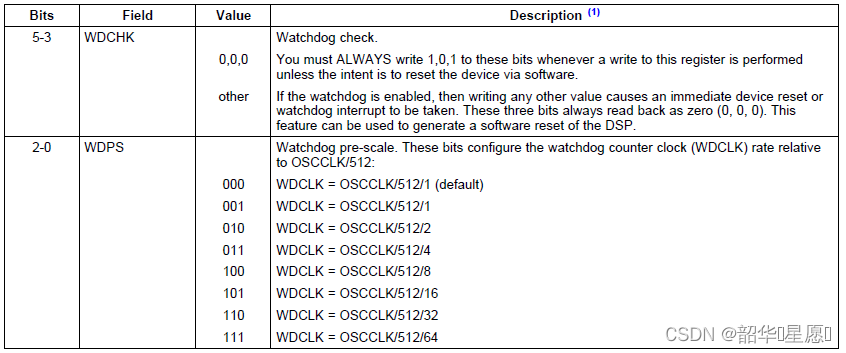

其6-bits配置作用如下：
000 WDCLK=OSCCLK/512/1;
001 WDCLK=OSCCLK/512/1;
010 WDCLK=OSCCLK/512/2;
011 WDCLK=OSCCLK/512/4;
100 WDCLK=OSCCLK/512/8;
101 WDCLK=OSCCLK/512/16;
110 WDCLK=OSCCLK/512/32;
111 WDCLK=OSCCLK/512/64;

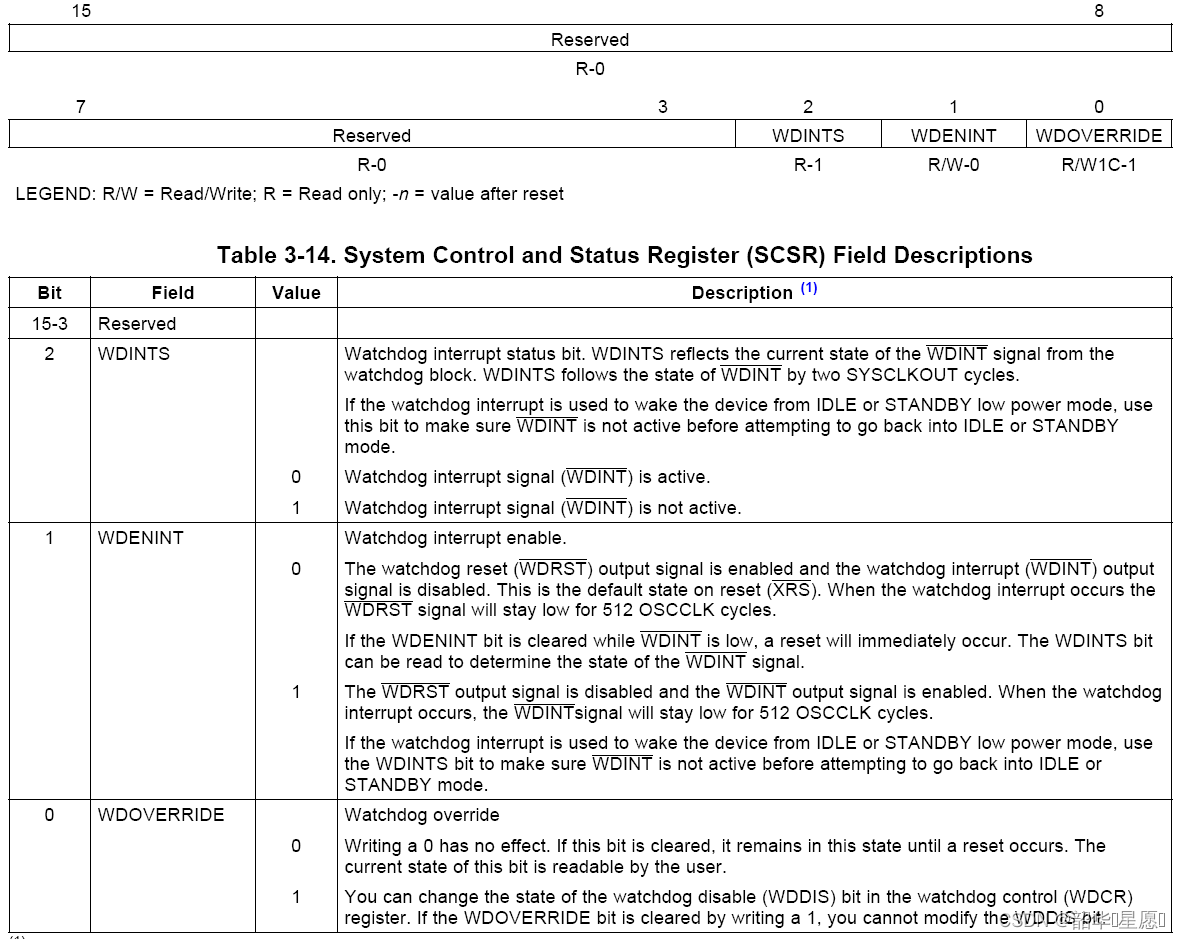

2. 看门狗系统控制和状态寄存器(SCSR)
高13位均保留，只控制低3位：
在这里插入图片描述
3. 看门狗计数寄存器（WDCNTR）

计数器WDCNTR:低8位为计数器，当低8位溢出时，产生一个复位信号。此寄存器为只读寄存器。

4. 看门狗重启管理器（WDKEY）

利用软件定时向看门狗复位控制寄存器WDKEY写“0x55+0xAA”序列，即可以复位看门狗计数器：
void ServiceDog(void)
{
 EALLOW;
SysCtrlRegs.WDKEY = 0x0055;
SysCtrlRegs.WDKEY = 0x00AA;
EDIS;
}
看门狗重启管理器（WDKEY）的低8位参与控制，只有先写入55h后写入AAh后重启看门狗计数器。不是此顺序写入55h或AAh，则无效。写入其他数值时则产生复位信号。

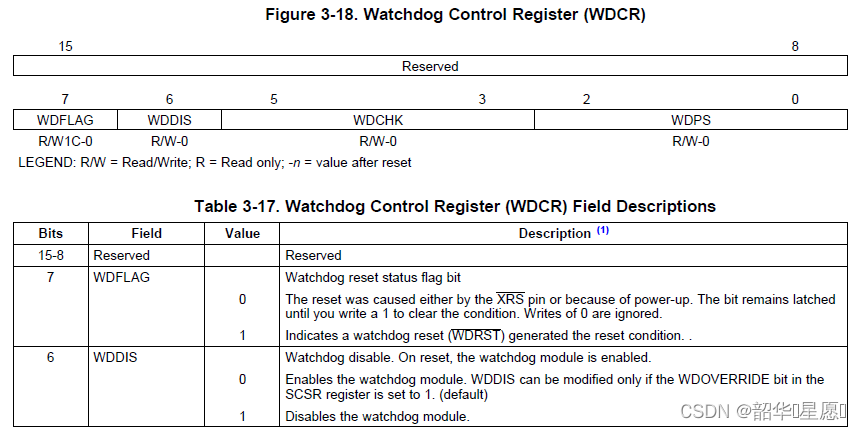

5. 看门狗控制寄存器(WDCR)
在这里插入图片描述看门狗检测位WDCHK：需要向WDCHK(2~0)写1、0、1，写其他任何值都会引起器件内核的复位（看门狗已经使能），此检测位执行读操作将返回0、0、0.
