Matplotlib基本参数设置

Matplotlib基本参数设置

1. 添加图标题，坐标轴标题，图例

添加图标题有plt.xlabel()和axes.set_xlabel()方法，添加坐标轴标题和图例也基本类似，其中注意的是绝大多数的 plt 函数都可以直接转换成 axes 方法（例如 plt.plot() → axes.plot()、 plt.legend() → axes.legend() 等），但是并非所有的命令都可以这样用。尤其是用来设置坐标轴上下限、坐标轴标题和图形标题的函数，它们大都稍有差别。一些 MATLAB 风格的方法和面向对象方法的转换如下所示：

• plt.xlabel() → axes.set_xlabel()
• plt.ylabel() → axes.set_ylabel()
• plt.xlim() → axes.set_xlim()
• plt.ylim() → axes.set_ylim()
• plt.title() → axes.set_title()
  绘制包含图标题、坐标轴标题以及图例的图形，举例如下：

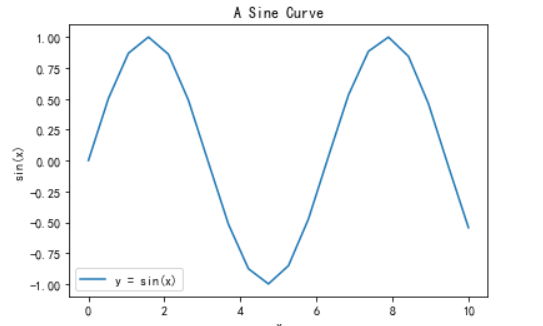

（1）使用plt.xlabel()方法：
代码一：

import matplotlib.pyplot as plt
import numpy as np
x = np.linspace(0, 10, 20)
plt.xlabel("x")                  # 添加横轴名称
plt.ylabel("sin(x)")             # 添加纵轴名称
plt.title("A Sine Curve")        # 添加图形名称
plt.plot(x,np.sin(x))
plt.legend(["y = sin(x)"],loc=0) # 添加图例

结果：

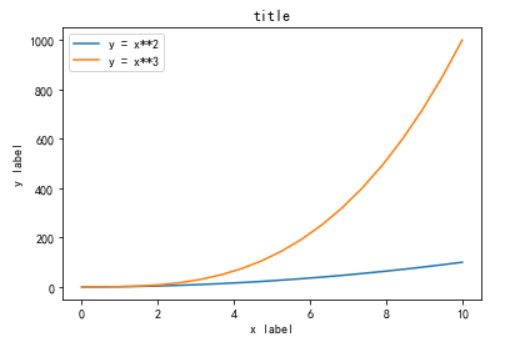

（2）使用axes.set_xlabel() 方法
代码二：

import matplotlib.pyplot as plt
x = np.linspace(0, 10, 20)
fig, axes = plt.subplots()
axes.set_xlabel('x label')   # 横轴名称
axes.set_ylabel('y label')   # 纵轴名称
axes.set_title('title')      # 图形名称

axes.plot(x, x**2)
axes.plot(x, x**3)
axes.legend(["y = x**2", "y = x**3"], loc=0)  # 图例

结果：

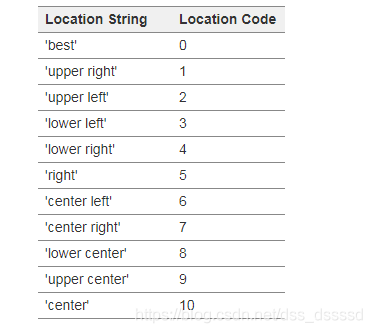

legend最常用的参数loc,用来设置图例的位置，其参数如下表：

2.添加坐标轴范围，画布网格

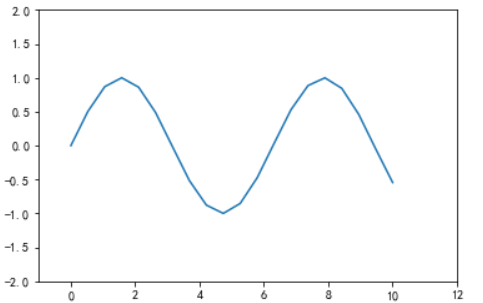

（1）使用plt.xlim()方法
代码一：

import matplotlib.pyplot as plt
import numpy as np
plt.xlim(-1,12)            # 设置x轴的范围
plt.ylim(-2,2)             # 设置y轴的范围
plt.plot(x,np.sin(x))

结果：

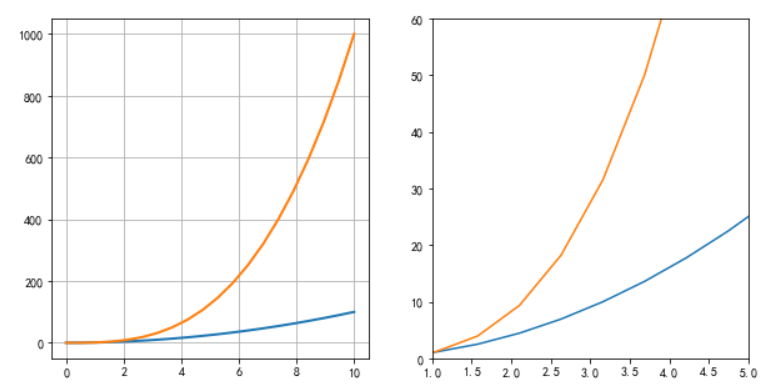

（2）使用 axes.set_xlim()方法
代码二：

import matplotlib.pyplot as plt
import numpy as np
fig, axes = plt.subplots(1, 2, figsize=(10,5))
axes[0].plot(x, x**2, x, x**3, lw=2)
axes[0].grid(True)                        # 显示网格
axes[1].plot(x, x**2, x, x**3)
axes[1].set_ylim([0, 60])                 # 设置y轴范围
axes[1].set_xlim([1, 5])                  # 设置x轴范围

结果：

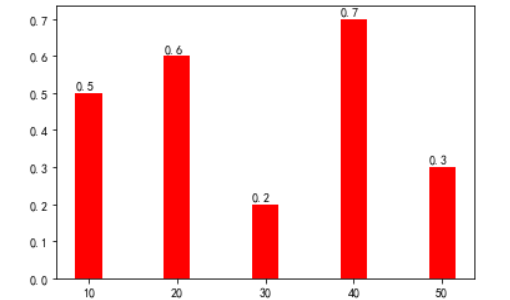

3.添加图形标注

Matplotlib 中,文字标注的方法由 matplotlib.pyplot.text() 实现。最基本的样式为 matplotlib.pyplot.text(x, y, s)，其中 x, y 用于标注位置定位，s 代表标注的字符串。
代码：

import matplotlib.pyplot as plt
import numpy as np
fig, axes = plt.subplots()

x_bar = [10, 20, 30, 40, 50]                                      # 柱形图横坐标
y_bar = [0.5, 0.6, 0.2, 0.7, 0.3]                                 # 柱形图纵坐标
bars = axes.bar(x_bar, y_bar, color='red', label=x_bar, width=3)  # 绘制柱形图
for i, rect in enumerate(bars):
    x_text = rect.get_x()                                         # 获取柱形图横坐标
    y_text = rect.get_height() + 0.01                             # 获取柱子的高度并增加 0.01
    plt.text(x_text, y_text, '%.1f' % y_bar[i])                   # 标注文字

结果：

4. 改变横坐标和纵坐标上的刻度(ticks)

xticks()函数原型：

xticks(ticks, [labels], **kwargs)

参数说明：
ticks：数组类型，用于设置X轴刻度间隔
[labels]：数组类型，用于设置每个间隔的显示标签
**kwargs：用于设置标签字体倾斜度和颜色等外观属性。

例如下图，X轴间隔2显示一个刻度，由ticks参数设置
X轴上的数字1、2、3、4、5就称为标签，具体显示内容由labels参数决定

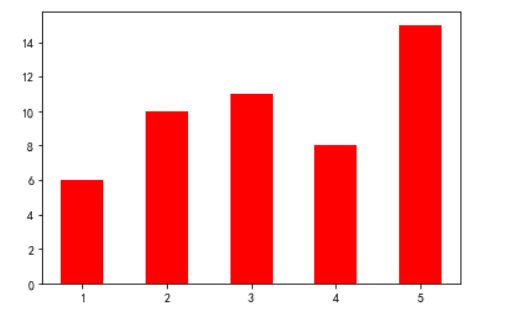

原图如下：

代码：

import matplotlib.pyplot as plt
import numpy as np
x = [1,2,3,4,5]
y = [6,10,11,8,15]
plt.bar(x,y,width=0.5,align="center",color="r")

结果：

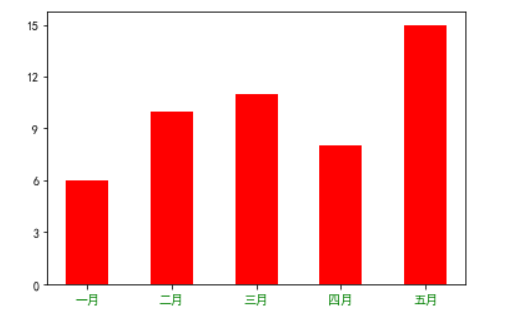

修改x轴的标签为1-5月的5个月份，y轴间隔为3的代码如下。
代码：

import matplotlib.pyplot as plt
import numpy as np
x = [1,2,3,4,5]
y = [6,10,11,8,15]
plt.xticks(x,["一月","二月","三月","四月","五月"],color='g',rotation=0 )#参数x控制X轴的间隔，第二个参数控制每个间隔显示的文本，后面两个参数控制标签的颜色和旋转角度
plt.yticks(np.arange(0,16,3))
plt.bar(x,y,width=0.5,align="center",color="r")

结果：

5.中文支持相关设置

（1）中文字体设置

• font.family 字体的名称
• SimHei 中文黑体
• FangSong 中文仿宋
• STSong 华文宋体
• Kaiti 中文楷体
• LiSu 中文隶书

代码如下：

mpl.rcParams["font.family"] = "SimHei"

（2）"-"(负号)特殊符号的相关设置

axes.unicode_minus 是否使用Unicode的负号，在支持中文显示状态下，需要设置为False。

代码如下：

mpl.rcParams["axes.unicode_minus"] = False

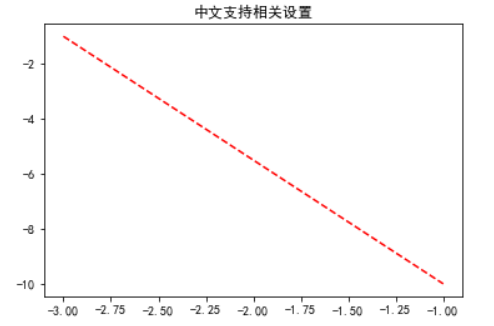

代码：

import matplotlib as mpl
import matplotlib.pyplot as plt

mpl.rcParams["font.family"] = "SimHei"    # 中文字体设置

mpl.rcParams["axes.unicode_minus"] = False  # "-"(负号)特殊符号设置

plt.plot([-3, -1], [-1, -10], "r--")
plt.title("中文支持相关设置")

结果：

6.定义图形样式

plt.plot()函数用于对图形参数进行设置

plt.plot(x, y, format_string, **kwargs)

参数：

• x：x轴数据，列表或数组，可选
• y：y轴数据，列表或数组
• format_string：控制曲线的格式字符串，可选，由颜色字符、风格字符和标记字符组成。
• **kwargs：第二组或更多，(x,y,format_string)

颜色字符(color参数)	说明	颜色字符	说明
'b ’	蓝色	’m‘	洋红色magenta
‘g’	绿色	’y‘	黄色
’r‘	红色	’k‘	黑色
’c‘	青绿色 cyan	’w‘	白色
‘#008000’	RGB某颜色	‘0.8’	灰度值字符串

风格字符(linestyle参数）	说明
‘-’	实线
‘–’	破折线
‘-.’	点划线
‘:’	虚线

标记字符（marker参数）	说明	标记字符	说明	标记字符	说明
‘.’	点标记	‘1’	下花三角标记	‘h’	竖六边形标记
‘,’	像素标记（极小点）	‘2’	上花三角标记	‘H’	横六边形标记
‘o’	实心圈标记	‘3’	左花三角标记	‘+’	十字标记
‘v’	倒三角标记	‘4’	右花三角标记	‘x’	x标记
‘^’	上三角标记	‘s’	实心方形标记	‘D’	菱形标记
‘>’	右三角标记	‘p’	实心五角标记	‘d’	瘦菱形标记
‘<’	左三角标记	‘*’	星形标记	‘I’	垂直线标记

常用参数

参数	含义
alpha=	设置线型的透明度，从 0.0 到 1.0
color=	设置线型的颜色
fillstyle=	设置线型的填充样式
linestyle=	设置线型的样式
linewidth=	设置线型的宽度
marker=	设置标记点的样式

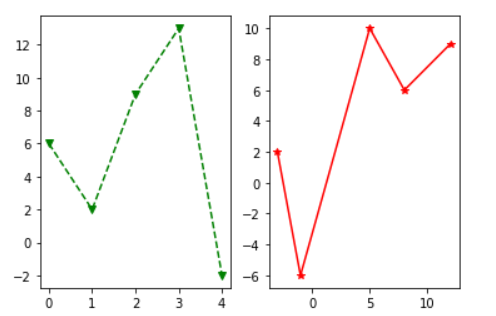

代码举例:

import matplotlib.pyplot as plt
plt.subplot(121)
plt.plot([6,2,9,13,-2],c="g",marker="v",ls="--")
plt.subplot(122)
plt.plot([-3,-1,5,8,12], [2,-6,10,6,9],c="r",marker="*",ls="-")

结果：
