解决Visio封闭图案不能填充问题

最新推荐文章于 2024-08-25 22:24:01 发布
最新推荐文章于 2024-08-25 22:24:01 发布
阅读量2.3w 收藏 26
点赞数 30
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43730035/article/details/105996337
版权

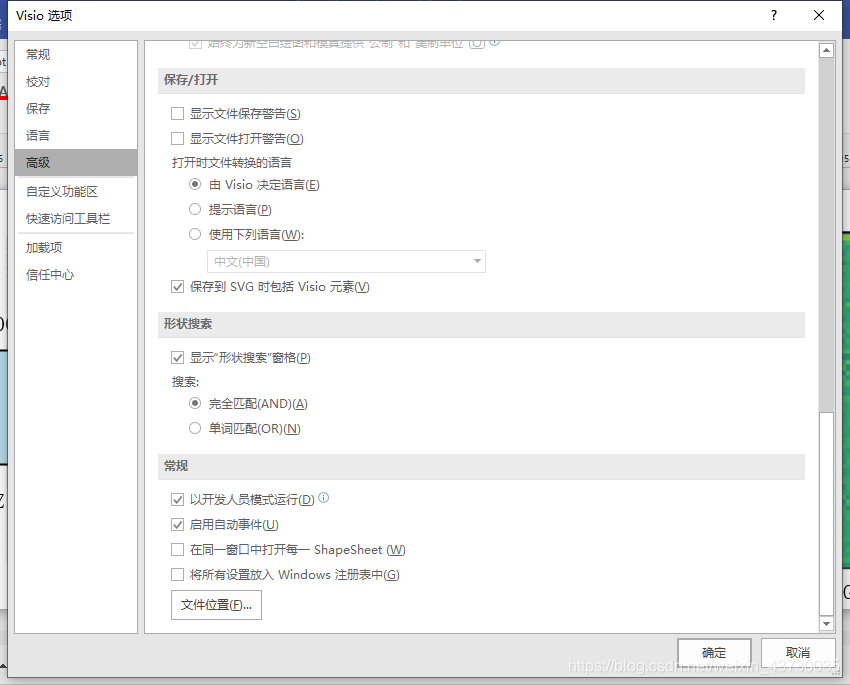

1.首先在文件选项高级里选中以开发人员模式运行
在这里插入图片描述

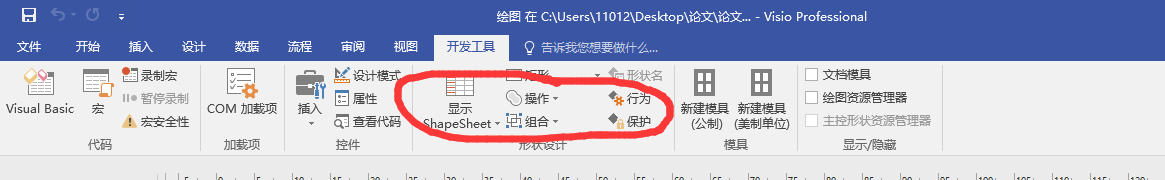

然后visio工具栏就出现了开发工具这一选项
在这里插入图片描述

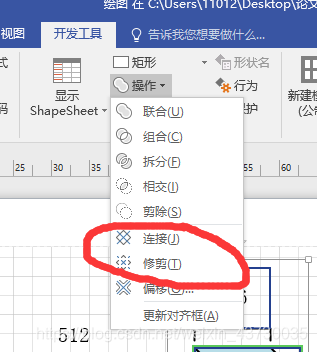

然后选中封闭图形，找到开发工具里的操作这一选项
在这里插入图片描述
然后先对图形执行修剪，再连接，最后就可以填充颜色了
在这里插入图片描述
看看填充的结果
在这里插入图片描述
