标准阅读笔记：IEC 61000-4-5 和 GB/T 17626.5

注：

1）GB 17626.5-2019，等同 IEC 61000-4-5：2017

2）这部分为浪涌冲击抗扰测试，主要为有关浪涌测试的标准要求

目录

1 浪涌抗扰测试的范围

2 去耦网络

 3 持续时间

4 波前时间

5 高速通信线

6 互连线

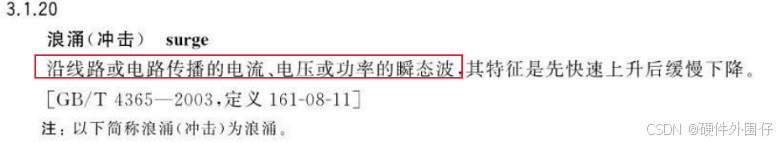

7 浪涌（冲击）

8 对称线

9 瞬态-骚扰的源头

​10 对屏蔽线施加浪涌的实验布置

11 试验的执行

12 非屏蔽 室外 通信线的浪涌试验

13 其余注意事项

---

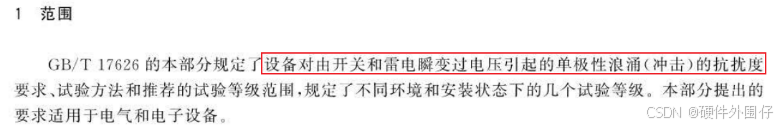

1 浪涌抗扰测试的范围

2 去耦网络

 3 持续时间

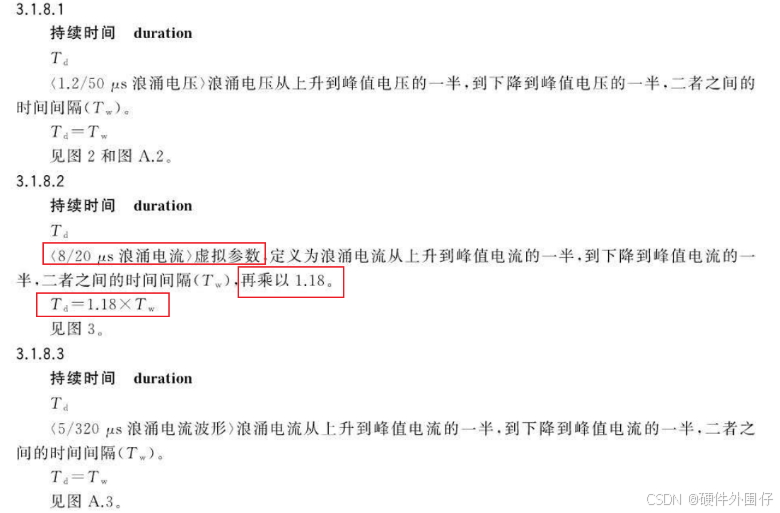

注意：8/20us波形的持续时间为半峰值时间宽度x1.18系数

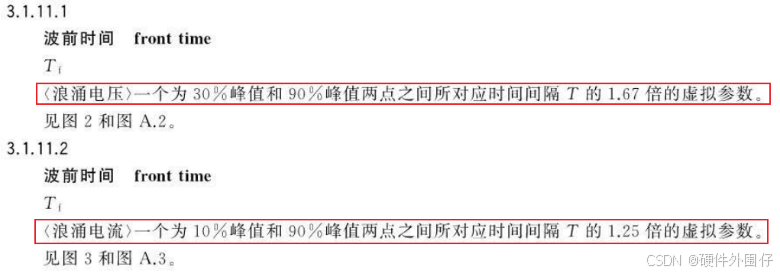

4 波前时间

5 高速通信线

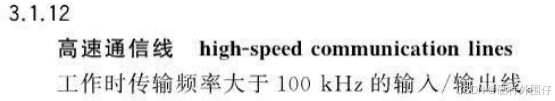

要点：100kHz归入高速通信线，感觉标准文字意义大于实际意义

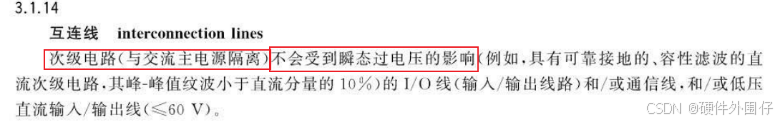

6 互连线

7 浪涌（冲击）

8 对称线

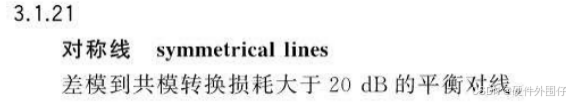

注：是否可以近似理解为差分线？（后文有描述为双绞线）

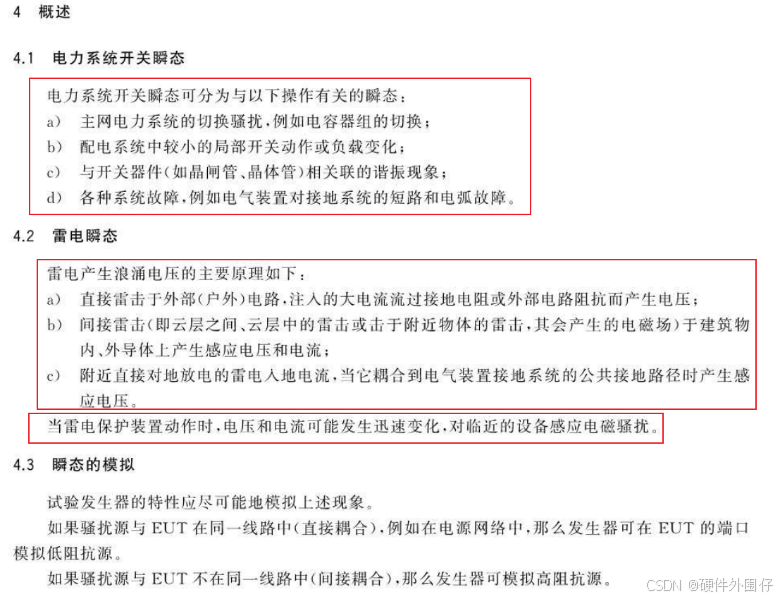

9 瞬态-骚扰的源头

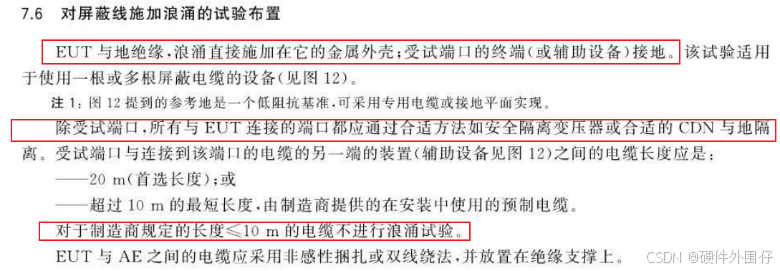

10 对屏蔽线施加浪涌的实验布置

要点：

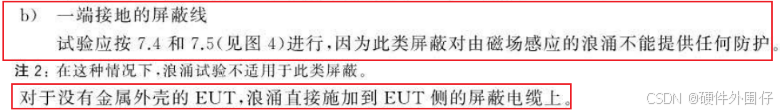

• 单端接地屏蔽线的浪涌实验布置，参照电源端口处理
• 双端接地屏蔽线的浪涌实验，参数同电源端口，但布置不同
• 有金属外壳的EUT，浪涌直接施加再金属外壳
• 没有金属外壳的EUT，浪涌直接施加再屏蔽层

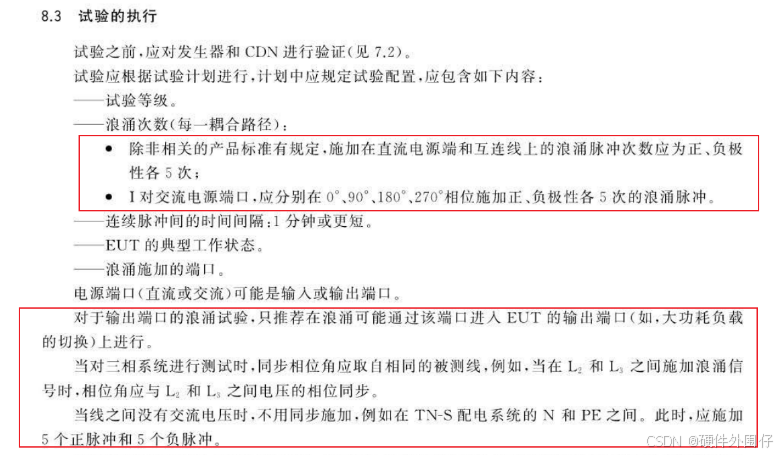

11 试验的执行

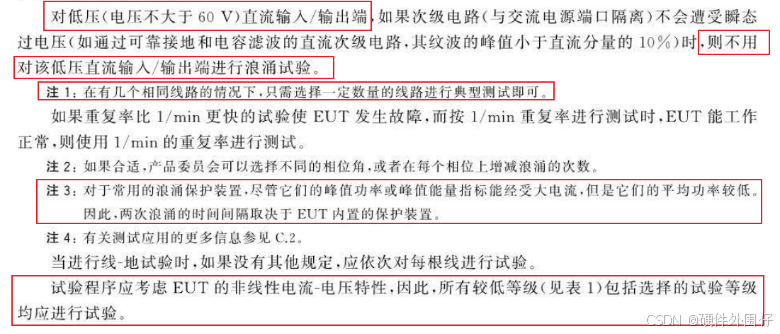

注意：由于EUT的非线性电压-电流特性，比选择等级低的等级也需要试验。

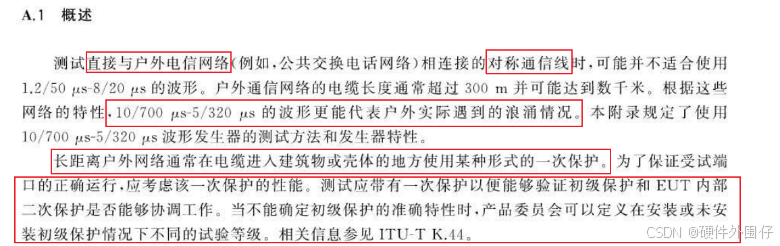

12 非屏蔽 室外 通信线的浪涌试验

13 其余注意事项
