华擎Z370太极搭配QTJ0的使用经验分享

一、前言

之前使用华硕 Z170I PRO GAMING 搭配 QTJ0 使用了一段时间，感觉扩展性不太够用，遂于闲鱼上购置了一块 ASRock Z370 Taichi 主板，折腾了几天总结一下经验。

配置参数如下：

类别	型号
CPU	QTJ0（Intel I9 10980HK ES2）
主板	华擎 Z370 太极
内存	金百达 黑爵 DDR4 3600 16G * 2
硬盘	海康威视 C2000 Pro 512G
显卡	迪兰恒进 Vega 56 战神
电源	长城巨龙 GW-EPS1000DA

二、如何点亮魔改CPU

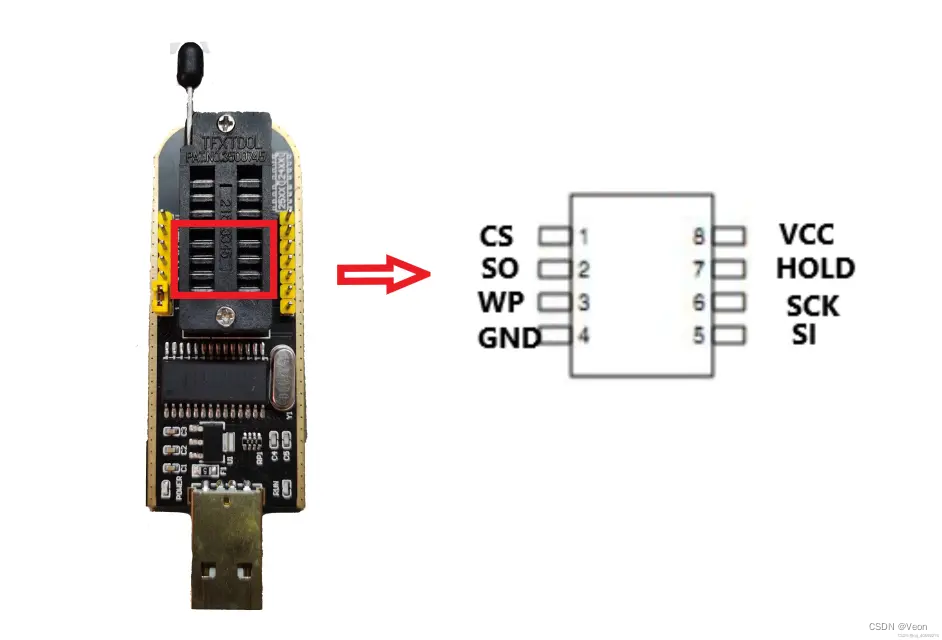

因为主板厂提供下载的原生BIOS不支持直接点亮支持列表之外的 CPU ，所以需要先给主板刷入魔改版的 BIOS ，这里我偷懒使用了论坛上D大分享的 BIOS ，断开电源并取出电池后，用编程器通过夹子连接不太稳定刷写没能成功，改用杜邦线连接主板上的 BIOS 刷写接口进行备份后顺利刷入，刷入后建议先断开电源并取出主板电池给 BIOS 放电重置避免出现奇奇怪怪的问题，之后装上 CPU 即可点亮。

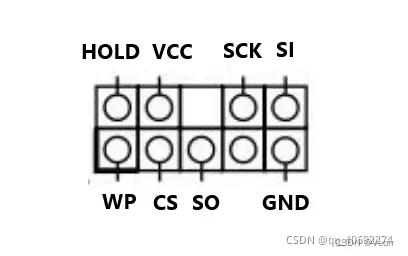

PS：附上刷写 BIOS 会用到的针脚定义图，我手头主板的 BIOS 闪存芯片型号为 MXIC MX25L12873F

三、BIOS优化

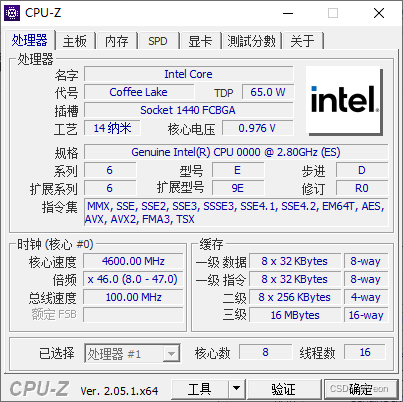

成功点亮后，进入 BIOS 进行设置:

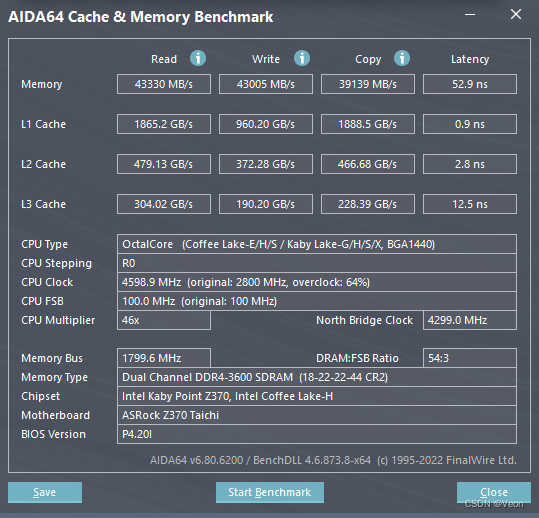

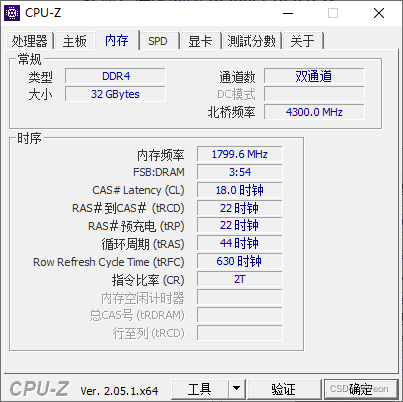

1、打开内存XMP，我的内存可以直接XMP 3600正常运行；

2、修改 CPU 功耗限制（即功耗墙）：在 BIOS 内的 OC Tweaker 下的 CPU Configuration 内找到 Long Duration Power Limit 和 Short Duration Power Limit 选项，单位是W，将这两个选项直接改为500即可。改功耗墙只需要直接填数字就行了，不要为了功耗限制用软件修改BIOS，容易引入未知的问题。

四、存在的问题

1、主板上的M2_3（位于主板右下）不能正常识别固态，卖家说在 8700K 和 9900K 都是可以三个M2槽同时识别，可能是魔改U的兼容性问题；

2、Vega 56 显卡在 PCIE2 （第一条x16 插槽）上不能成功点亮，在 PCIE4 （第二条x16 插槽）上点亮运行在PCIE 3.0 x4的速率下，PCIE4 参数上支持 x8，Vega 56 在第一条PCIE x16槽上不能点亮，属已知 Intel 平台搭配该显卡的 Bug （华南 X79 主板上未出现该问题），PCIE4 接显卡运行速率不达标可能是魔改U的兼容性问题；

3、傲腾加速内存不能正常使用，报错误代码 0xA008002D ，可能是魔改U兼容问题或魔改 BIOS 禁用了 ME 有关；

4、主板无线的 SMA 接口比较近与粗天线不兼容；

5、魔改 BIOS 禁用了 ME 后，依赖 ME 的功能无法使用（包括但不限于HDCP、Intel PTT（fTPM）、Intel TXT、Intel SGX、黑苹果核显休眠唤醒、无外置时钟发生器时的外频调节等）

五、致谢

感谢以下大佬的无私分享，让我少走了很多弯路。

关于 100/200 系主板魔改支持 8/9 代 CPU 的一些原理级说明——dsanke
华擎 ASRock 300 系 22nm PCH 主板 Xeon & BGA1440 Mod BIOS——dsanke
ch341a刷写华擎(ASROCK)主板BIOS教程——鲜衣怒马是山林
