文章目录

前言

前几天做了Mind+的用户库开发，这次来捣鼓一下Mixly的用户库开发，还是熟悉的配方，使用Arduino UNO 和 EMW3080 连接阿里云上报数据

提示：以下是本篇文章正文内容，下面案例可供参考

一、实验准备

1、硬件准备

硬件数量
Arduino UNO R31
庆科 EMW30801
杜邦线若干

接线方式

EMW3080Arduino UNO
VIN5V
GNDGND
RXD1 (TXD)
TXD0 (RXD)

2、软件准备

软件
Mixly
文本编辑器（最好是代码编辑器）

二、实验过程

1、Mixly库说明

  • Mixly是一款图形化编程软件，即使用户不懂C语言的语法，也可以利用图形化程序编写Arduino程序。Mixly的基本原理是将图形化程序转化成C语言，再利用Arduino
    IDE上传到硬件中。在我们动手编写第三方库之前，先来了解Mixly是如何将图形化程序转化成C语言的。

整个库的目录中有以下文件

  • xxx.xml文件
    • 定义了图形块的基本信息，比如类别、名称，ID等。
  • block/xxx.js文件，
    • 定义了每个图形块的样式，比如颜色、文字、图标等。
  • generator/xxx.js文件
    • 将图形块程序转化成C语言的关键部分。
  • language/xxx/en.js(zh-hans.js)等文件
    • 语言文件，en.js是英文语言文件，zh-hans.js是简体中文语言文件，zh-hant.js是繁体中文语言文件。该类文件定义了图形块程序中每一个字段显示的文字内容。
└─xxx                    		// 项目根目录
    ├─ xxx.xml           		// 本用户库的配置文件
    │
    ├─ block
    │      xxx.js				// 图形化样式文件
    │
    ├─ generator
    │          xxx.js			// 图形块转C语言文件
    │
    └─ language
              └─xxx
    		      zh-hans.js    // 简体中文语言文件

注意：除根目录名外，以上文件结构中的xxx均须一致

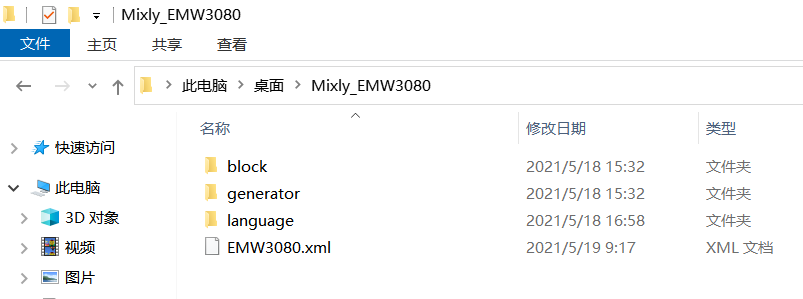

示例：
在这里插入图片描述

2、文件编写

2.1、编写xxx.xml文件

  • block 中的 type 相当于积木块的ID，需与block/xxx.js、generator/xxx.js中 “Blockly.Blocks.XX” 的XX一致
  • value是积木块中的参数，name为参数的ID，后面会调用到
  • shadow 中 type 为输入框中类型，text 表示为文本型
<!--
type="company"
block="block/xxx.js"
generator="generator/xxx.js"
language="language/xxx"
-->
<script type="text/javascript" src="../../blocks/company/xxx.js"></script>
<script type="text/javascript" src="../../generators/arduino/company/xxx.js"></script>
<!--引用所有写好的模块-->
<category id="mixly_EMW3080" name="EMW3080" colour="20">
	<category id="mixly_Aliyun" name="阿里云" colour="160">
		<!--导入库文件的积木-->
		<block type="include_lib">
        </block>

		<!--连接Wi-Fi的积木块-->
  		<block type="wifi_connect">
			<value name="SSID">		<!---->
				<shadow type="text"></shadow>	<!---->
			</value>
			<value name="PASSWORD">
				<shadow type="text"></shadow>
			</value>
	  	</block>

        <!--连接MQTT的积木块-->
        <block type="mqtt_connect">
            <value name="PRODUCTKEY">
				<shadow type="text"></shadow>
			</value>
			<value name="DEVICENAME">
				<shadow type="text"></shadow>
			</value>
            <value name="MQTT_PASSWORD">
				<shadow type="text"></shadow>
			</value>
        </block>

        <block type="send_mqtt_message">
            <value name="TOPIC">
				<shadow type="text"></shadow>
			</value>
			<value name="MESSAGE">
				<shadow type="text"></shadow>
			</value>
        </block>
	</category>
</category>

2.2、编写block/xxx.js文件

'use strict';
goog.provide('Blockly.Blocks.EMW3080');
goog.require('Blockly.Blocks');

Blockly.Blocks.include_lib = {
    init: function () {
        this.appendDummyInput("")
            .appendField(Blockly.INCLUDE);
        this.setPreviousStatement(true, null);
        this.setNextStatement(true, null);
        this.setColour(90);
        this.setTooltip("");
        this.setHelpUrl("");
    }
};

Blockly.Blocks.wifi_connect = {
    init: function () {
        this.appendDummyInput("")
            .appendField(Blockly.WIFI_CONNECT);
        this.appendDummyInput("")
            .appendField(Blockly.WIFI_SSID)
            .appendField(new Blockly.FieldTextInput('your_ssid'), "SSID");
        this.appendDummyInput("")
            .appendField(Blockly.WIFI_PASSWORD)
            .appendField(new Blockly.FieldTextInput('your_password'), "PASSWORD");

        this.setPreviousStatement(true);
        this.setNextStatement(true);
        this.setColour(90);
        this.setTooltip("");
        this.setHelpUrl("");
    }
};

Blockly.Blocks.mqtt_connect = {
    init: function () {
        this.appendDummyInput("")
            .appendField(Blockly.MQTT_CONNECT);
        this.appendDummyInput("")
            .appendField(Blockly.MQTT_PRODUCTKEY)
            .appendField(new Blockly.FieldTextInput('your_ProductKey'), "PRODUCTKEY");
        this.appendDummyInput("")
            .appendField(Blockly.MQTT_DEVICENAME)
            .appendField(new Blockly.FieldTextInput('your_DeviceName'), "DEVICENAME");
        this.appendDummyInput("")
            .appendField(Blockly.MQTT_PASSWORD)
            .appendField(new Blockly.FieldTextInput('your_Password'), "MQTT_PASSWORD");

        this.setPreviousStatement(true);
        this.setNextStatement(true);
        this.setColour(90);
        this.setTooltip("");
        this.setHelpUrl("");
    }
};

Blockly.Blocks.send_mqtt_message = {
    init: function () {
        this.appendDummyInput("")
            .appendField(Blockly.MQTT_PUBLISH);
        this.appendDummyInput("")
            .appendField(Blockly.MQTT_TOPIC)
            .appendField(new Blockly.FieldTextInput('your_Topic'), "TOPIC");
        this.appendDummyInput("")
            .appendField(Blockly.MQTT_MESSAGE)
            .appendField(new Blockly.FieldTextInput('MQTT_Message'), "MESSAGE");

        this.setPreviousStatement(true);
        this.setNextStatement(true);
        this.setColour(90);
        this.setTooltip("");
        this.setHelpUrl("");
    }
};

2.3、编写zh-hans.js文件

  • 为方便代码编写，这里使用了自定义语言变量
  • “Blockly.MIXLY_”是官方的语言变量前缀，为了区分，自定义语言变量不能以此作为前缀。
  • 自定义变量可以采用“Blockly.”+自定义库名称+变量名的形式。如EMW3080库中定义的引用库语言变量为Blockly.INCLUDE。

以下是zh-hans.js的内容

Blockly.INCLUDE = "引用EMW3080库";
Blockly.WIFI_CONNECT = "Wi-Fi连接";
Blockly.WIFI_SSID = "Wi-Fi名称";
Blockly.WIFI_PASSWORD = "Wi-Fi密码";
Blockly.MQTT_CONNECT = "MQTT连接";
Blockly.MQTT_PRODUCTKEY = "ProductKey:";
Blockly.MQTT_DEVICENAME = "DeviceName:";
Blockly.MQTT_PASSWORD = "Password:";
Blockly.MQTT_PUBLISH = "MQTT消息上报";
Blockly.MQTT_TOPIC = "Topic:";
Blockly.MQTT_MESSAGE = "MQTT消息:";

2.4、编写generator/xxx.js文件

'use strict';
goog.provide('Blockly.Arduino.EMW3080');
goog.require('Blockly.Arduino');

Blockly.Arduino.include_lib = function() {
    Blockly.Arduino.definitions_['define_'] = '#include <EMW3080.h>';
    return '';
}

Blockly.Arduino.wifi_connect = function() {
    var text_wifi_ssid = this.getFieldValue('SSID');
    var text_wifi_password = this.getFieldValue('PASSWORD');
    Blockly.Arduino.setups_['setup_connect' + text_wifi_ssid + text_wifi_password] = 'while(1) {\n\tif (!WiFi_init("' + text_wifi_ssid + '", "' + text_wifi_password +'"))continue;\n\tbreak;\n  }';
    return '';
}

Blockly.Arduino.mqtt_connect = function() {
    var text_mqtt_productkey = this.getFieldValue('PRODUCTKEY');
    var text_mqtt_devicename = this.getFieldValue('DEVICENAME');
    var text_mqtt_password = this.getFieldValue('MQTT_PASSWORD');
    Blockly.Arduino.setups_['setup_connect' + text_mqtt_productkey + text_mqtt_devicename + text_mqtt_password] = 'while(1) {\n\tif (!Ali_connect("' + text_mqtt_productkey + '", "' + text_mqtt_devicename + '", "' + text_mqtt_password +'"))continue;\n\tbreak;\n  }';
    return '';
}

Blockly.Arduino.send_mqtt_message = function() {
    var text_mqtt_topic = this.getFieldValue('TOPIC');
    var text_mqtt_message = this.getFieldValue('MESSAGE');
    var code = 'Upload("' + text_mqtt_topic + '","' + text_mqtt_message + '");'
    return code;
}

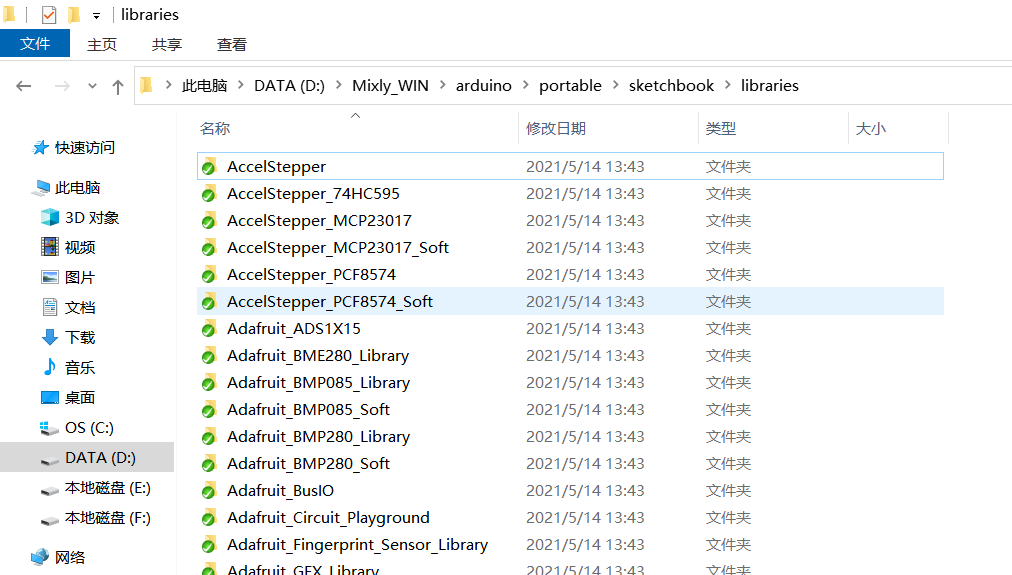

最后不要忘了导入相应的库文件到 “Mixly_WIN\arduino\portable\sketchbook\libraries"中
在这里插入图片描述

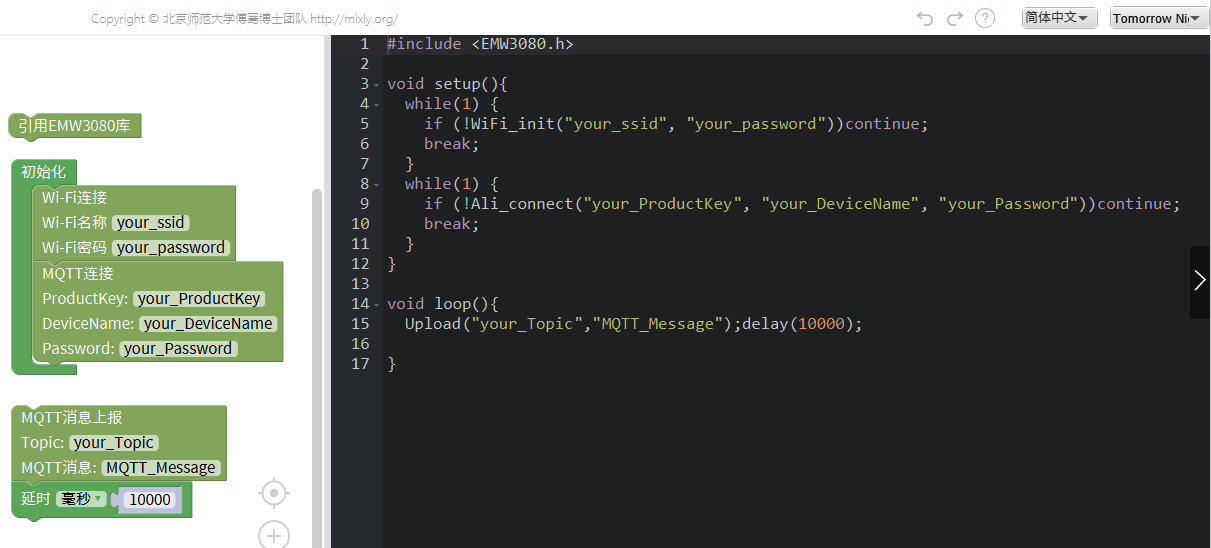

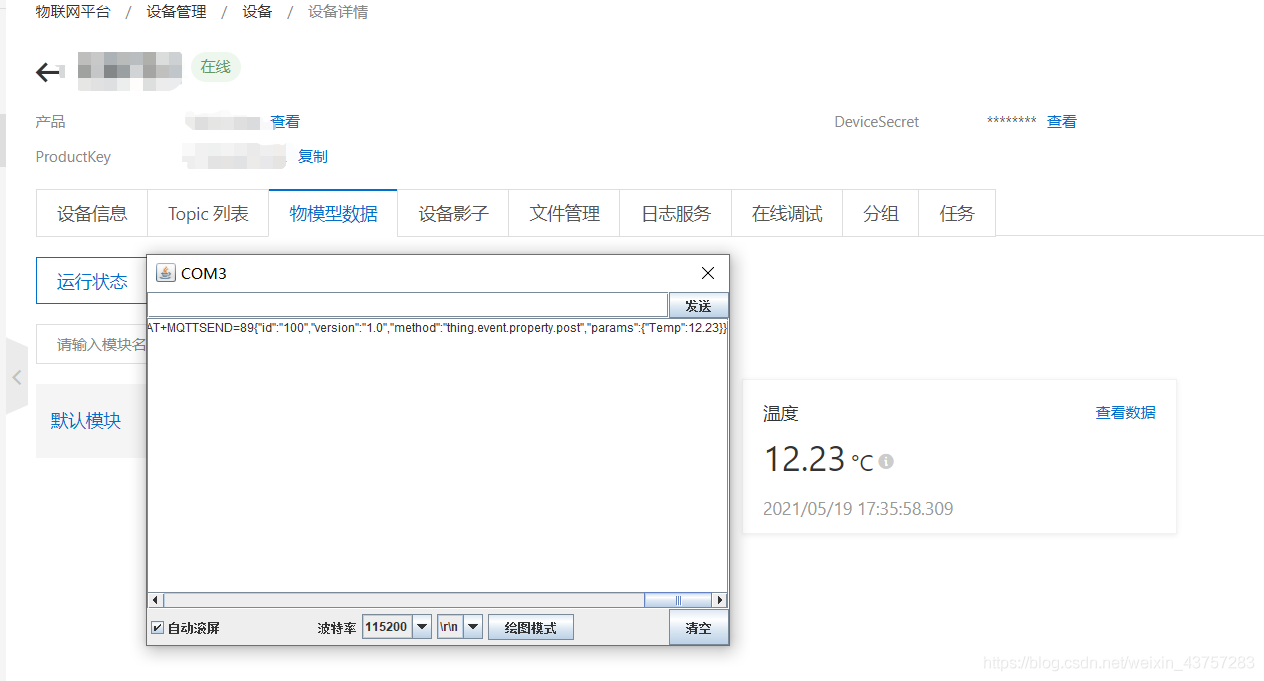

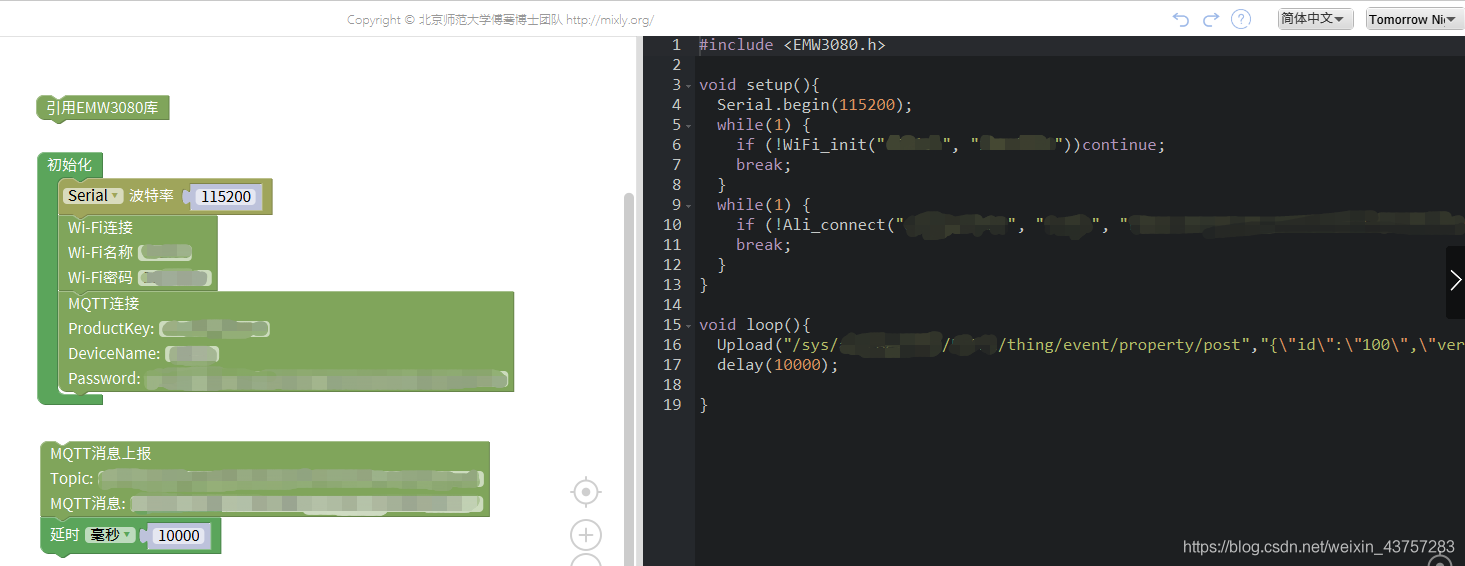

3、测试结果

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

到此Mixly第三方库就完成了。

总结

以上就是Mixly制作第三方库的一些过程，本文仅仅简单介绍了部分积木块的制作和使用。如有写的不好的地方，欢迎大家提点宝贵的建议。
