文中绝大数代码来自普51开发板实验例程
实验基本内容
LCD1602的使用已经在实验22:LCD1602液晶作了介绍,矩阵键盘也在实验7:矩阵按键中作了介绍,所以本文就不讲它们的用法和代码实现了。
本实验核心功能是将矩阵键盘按键的值读出,然后显示在LCD1602上。
代码实现上,先定义了一个数组,里面存放了0-F共16个字符,当检测到矩阵键盘有按键按下,则将读到的键值显示在LCD1602上。
以下是核心代码(完整代码见文末)
unsigned char KeyValue;
//用来存放读取到的键值
unsigned char KeyState;
//用来存放按键状态
unsigned char dat[]="0123456789ABCDEF";
unsigned char test[]="51_Learing_day4";
void Delay10ms();
void KeyDown(); //检测按键函数
/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main(void)
{
unsigned char i;
LcdInit();
KeyState=0; //按键状态复位
for(i=0;i<16;i++)
{
// LcdWriteCom(0x80); //设置数据指针起点为第一行,默认为第一行
LcdWriteData(test[i]);
}
while(1)
{
KeyDown(); //检测按键
if(KeyState) //检测到有按键按下
{
KeyState=0; //状态复位
LcdWriteCom(0x80+0x40); //设置数据指针起点为第二行,默认为第一行
LcdWriteData(dat[KeyValue]); //显示数据(按键值)到LCD
}
}
}

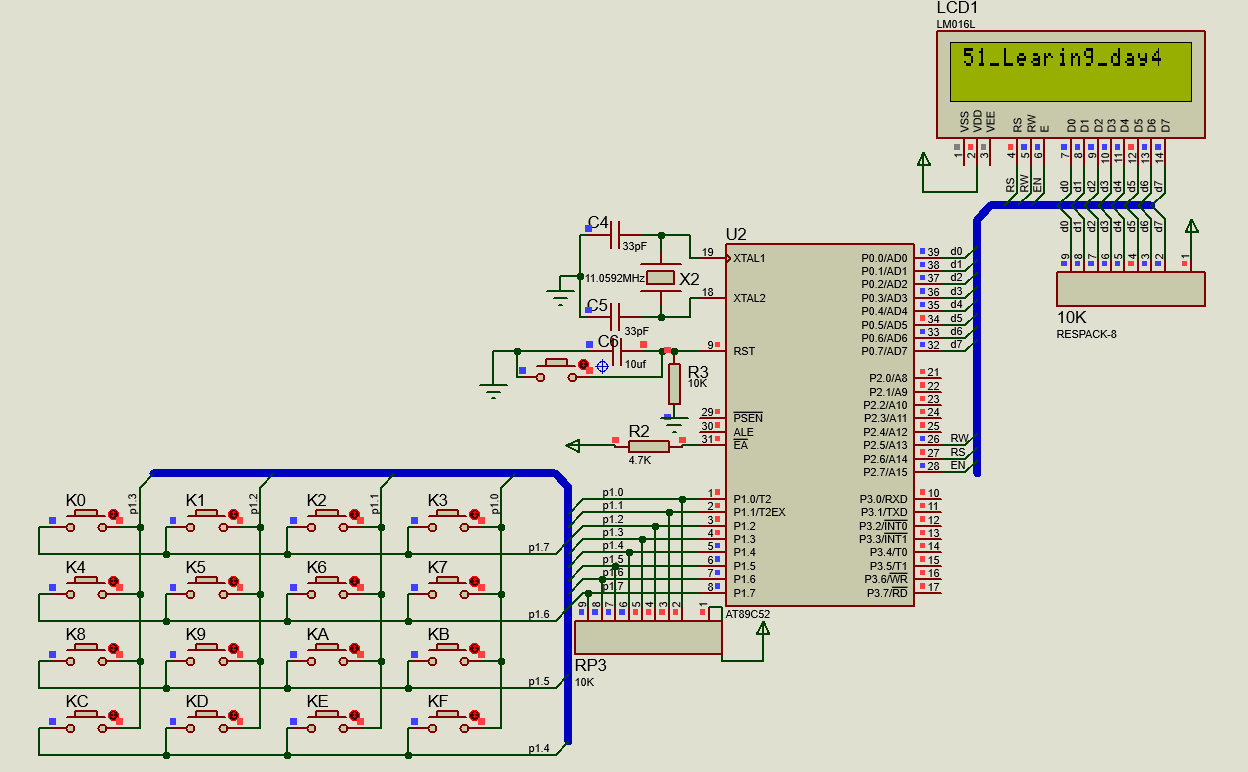

仿真
扩展功能,实现编辑框
原实验只实现了显示单个按键值,这里做一个简单的加强,当多次按下按键时,键值在LCD上以字符串形式呈现,实现类似编辑框的效果。
代码改动也不大,以下是main函数代码,其他代码同原实验。(由于第一次玩LCD1602,所以只是瞎写了一些功能,比如下面的模拟光标闪烁,听说LCD1602自动硬件光标闪烁?以后再了解吧)
unsigned char KeyValue;
//用来存放读取到的键值
unsigned char KeyState;
//用来存放按键状态
unsigned char dat[]="0123456789ABCDEF";
unsigned char test[]="51_Learing_day4";
void Delay10ms();
void KeyDown(); //检测按键函数
/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main(void)
{
unsigned char i;
unsigned char cursor = '_'; //模拟光标
unsigned int cnt = 0; //光标计数
unsigned char len = 0; //编辑框现有字符数
LcdInit();
KeyState=0; //按键状态复位
for(i=0;i<16;i++)
{
// LcdWriteCom(0x80); //设置数据指针起点为第一行,默认为第一行
LcdWriteData(test[i]);
}
while(1)
{
KeyDown(); //检测按键
if(KeyState) //检测到有按键按下
{
if(len < 16) //一行最多16个字符
{
KeyState=0; //状态复位
LcdWriteCom(0x80 + 0x40 + len); //设置数据指针起点
LcdWriteData(dat[KeyValue]); //显示数据(按键值)到LCD
LcdWriteCom(0x80 + 0x40 + (++len)); //设置数据指针起点
}
}
/* 模拟光标闪烁--不重要 */
cnt++;
if(cnt == 2500)
{
LcdWriteCom(0x80+0x40 + len); //光标在当前字符后面显示
LcdWriteData(cursor); //显示光标
}
else if(cnt == 5000)
{
cnt = 0;
LcdWriteCom(0x80+0x40 + len); //不显示光标,闪烁一次
LcdWriteData(' ');
}
}
}
扩展仿真
完整代码
以下是普中51中级实验源代码(未改动),上面两个main函数是我修改过的
main.c
/*******************************************************************************
注意事项:
根据自己使用的LCD1602是否带有转接板,如果带有转接板的即为4位,需在LCD.H头文件中
将宏#define LCD1602_4PINS打开,我们这里使用的LCD1602是8位,所以默认将该宏注释。
单片机与矩阵键盘模块接线说明:
矩阵按键接线参考矩阵按键实验接线图
实验操作:
S1-S4:0-3
S5-S8:4-7
S9-S12:8-B
S13-S16:C-F。
*******************************************************************************/
#include<reg51.h>
#include"lcd.h"
#define GPIO_KEY P1
unsigned char KeyValue;
//用来存放读取到的键值
unsigned char KeyState;
//用来存放按键状态
unsigned char PuZh[]=" Pechin Science ";
unsigned char dat[]="0123456789ABCDEF";
void Delay10ms(); //延时50us
void KeyDown(); //检测按键函数
/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main(void)
{
unsigned char i;
LcdInit();
KeyState=0;
for(i=0;i<16;i++)
{
// LcdWriteCom(0x80);
LcdWriteData(PuZh[i]);
}
while(1)
{
KeyDown();
if(KeyState)
{
KeyState=0;
LcdWriteCom(0x80+0x40);
LcdWriteData(dat[KeyValue]);
}
}
}
/*******************************************************************************
* 函 数 名 : KeyDown
* 函数功能 : 检测有按键按下并读取键值
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void KeyDown(void)
{
char a;
GPIO_KEY=0x0f;
if(GPIO_KEY!=0x0f)
{
Delay10ms();
if(GPIO_KEY!=0x0f)
{
KeyState=1;
//测试列
GPIO_KEY=0X0F;
// Delay10ms();
switch(GPIO_KEY)
{
case(0X07): KeyValue=0;break;
case(0X0b): KeyValue=1;break;
case(0X0d): KeyValue=2;break;
case(0X0e): KeyValue=3;break;
// default: KeyValue=17; //检测出错回复17意思是把数码管全灭掉。
}
//测试行
GPIO_KEY=0XF0;
Delay10ms();
switch(GPIO_KEY)
{
case(0X70): KeyValue=KeyValue;break;
case(0Xb0): KeyValue=KeyValue+4;break;
case(0Xd0): KeyValue=KeyValue+8;break;
case(0Xe0): KeyValue=KeyValue+12;break;
// default: KeyValue=17;
}
while((a<50)&&(GPIO_KEY!=0xf0)) //检测按键松手检测
{
Delay10ms();
a++;
}
a=0;
}
}
}
/*******************************************************************************
* 函 数 名 : Delay10ms
* 函数功能 : 延时函数,延时10ms
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Delay10ms(void) //误差 0us
{
unsigned char a,b,c;
for(c=1;c>0;c--)
for(b=38;b>0;b--)
for(a=130;a>0;a--);
}
lcd.c
#include"lcd.h"
/*******************************************************************************
* 函 数 名 : Lcd1602_Delay1ms
* 函数功能 : 延时函数,延时1ms
* 输 入 : c
* 输 出 : 无
* 说 名 : 该函数是在12MHZ晶振下,12分频单片机的延时。
*******************************************************************************/
void Lcd1602_Delay1ms(uint c) //误差 0us
{
uchar a,b;
for (; c>0; c--)
{
for (b=199;b>0;b--)
{
for(a=1;a>0;a--);
}
}
}
/*******************************************************************************
* 函 数 名 : LcdWriteCom
* 函数功能 : 向LCD写入一个字节的命令
* 输 入 : com
* 输 出 : 无
*******************************************************************************/
#ifndef LCD1602_4PINS //当没有定义这个LCD1602_4PINS时
void LcdWriteCom(uchar com) //写入命令
{
LCD1602_E = 0; //使能
LCD1602_RS = 0; //选择发送命令
LCD1602_RW = 0; //选择写入
LCD1602_DATAPINS = com; //放入命令
Lcd1602_Delay1ms(1); //等待数据稳定
LCD1602_E = 1; //写入时序
Lcd1602_Delay1ms(5); //保持时间
LCD1602_E = 0;
}
#else
void LcdWriteCom(uchar com) //写入命令
{
LCD1602_E = 0; //使能清零
LCD1602_RS = 0; //选择写入命令
LCD1602_RW = 0; //选择写入
LCD1602_DATAPINS = com; //由于4位的接线是接到P0口的高四位,所以传送高四位不用改
Lcd1602_Delay1ms(1);
LCD1602_E = 1; //写入时序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;
// Lcd1602_Delay1ms(1);
LCD1602_DATAPINS = com << 4; //发送低四位
Lcd1602_Delay1ms(1);
LCD1602_E = 1; //写入时序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函 数 名 : LcdWriteData
* 函数功能 : 向LCD写入一个字节的数据
* 输 入 : dat
* 输 出 : 无
*******************************************************************************/
#ifndef LCD1602_4PINS
void LcdWriteData(uchar dat) //写入数据
{
LCD1602_E = 0; //使能清零
LCD1602_RS = 1; //选择输入数据
LCD1602_RW = 0; //选择写入
LCD1602_DATAPINS = dat; //写入数据
Lcd1602_Delay1ms(1);
LCD1602_E = 1; //写入时序
Lcd1602_Delay1ms(5); //保持时间
LCD1602_E = 0;
}
#else
void LcdWriteData(uchar dat) //写入数据
{
LCD1602_E = 0; //使能清零
LCD1602_RS = 1; //选择写入数据
LCD1602_RW = 0; //选择写入
LCD1602_DATAPINS = dat; //由于4位的接线是接到P0口的高四位,所以传送高四位不用改
Lcd1602_Delay1ms(1);
LCD1602_E = 1; //写入时序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;
LCD1602_DATAPINS = dat << 4; //写入低四位
Lcd1602_Delay1ms(1);
LCD1602_E = 1; //写入时序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函 数 名 : LcdInit()
* 函数功能 : 初始化LCD屏
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
#ifndef LCD1602_4PINS
void LcdInit() //LCD初始化子程序
{
LcdWriteCom(0x38); //开显示
LcdWriteCom(0x0c); //开显示不显示光标
LcdWriteCom(0x06); //写一个指针加1
LcdWriteCom(0x01); //清屏
LcdWriteCom(0x80); //设置数据指针起点
}
#else
void LcdInit() //LCD初始化子程序
{
LcdWriteCom(0x32); //将8位总线转为4位总线
LcdWriteCom(0x28); //在四位线下的初始化
LcdWriteCom(0x0c); //开显示不显示光标
LcdWriteCom(0x06); //写一个指针加1
LcdWriteCom(0x01); //清屏
LcdWriteCom(0x80); //设置数据指针起点
}
#endif
lcd.h
#ifndef __LCD_H_
#define __LCD_H_
/**********************************
当使用的是4位数据传输的时候定义,
使用8位取消这个定义
**********************************/
//#define LCD1602_4PINS
/**********************************
包含头文件
**********************************/
#include<reg51.h>
//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif
#ifndef uint
#define uint unsigned int
#endif
/**********************************
PIN口定义
**********************************/
#define LCD1602_DATAPINS P0
sbit LCD1602_E=P2^7;
sbit LCD1602_RW=P2^5;
sbit LCD1602_RS=P2^6;
/**********************************
函数声明
**********************************/
/*在51单片机12MHZ时钟下的延时函数*/
void Lcd1602_Delay1ms(uint c); //误差 0us
/*LCD1602写入8位命令子函数*/
void LcdWriteCom(uchar com);
/*LCD1602写入8位数据子函数*/
void LcdWriteData(uchar dat) ;
/*LCD1602初始化子程序*/
void LcdInit();
#endif
