LabVIEW基础-lvlib库

最新推荐文章于 2023-10-19 14:21:04 发布
最新推荐文章于 2023-10-19 14:21:04 发布
阅读量3.4k 收藏 10
点赞数 4
分类专栏： # 为了LabVIEW而奋斗 # LabVIEW基础 文章标签： labview
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43781045/article/details/131798764
版权

文章目录

lvlib库

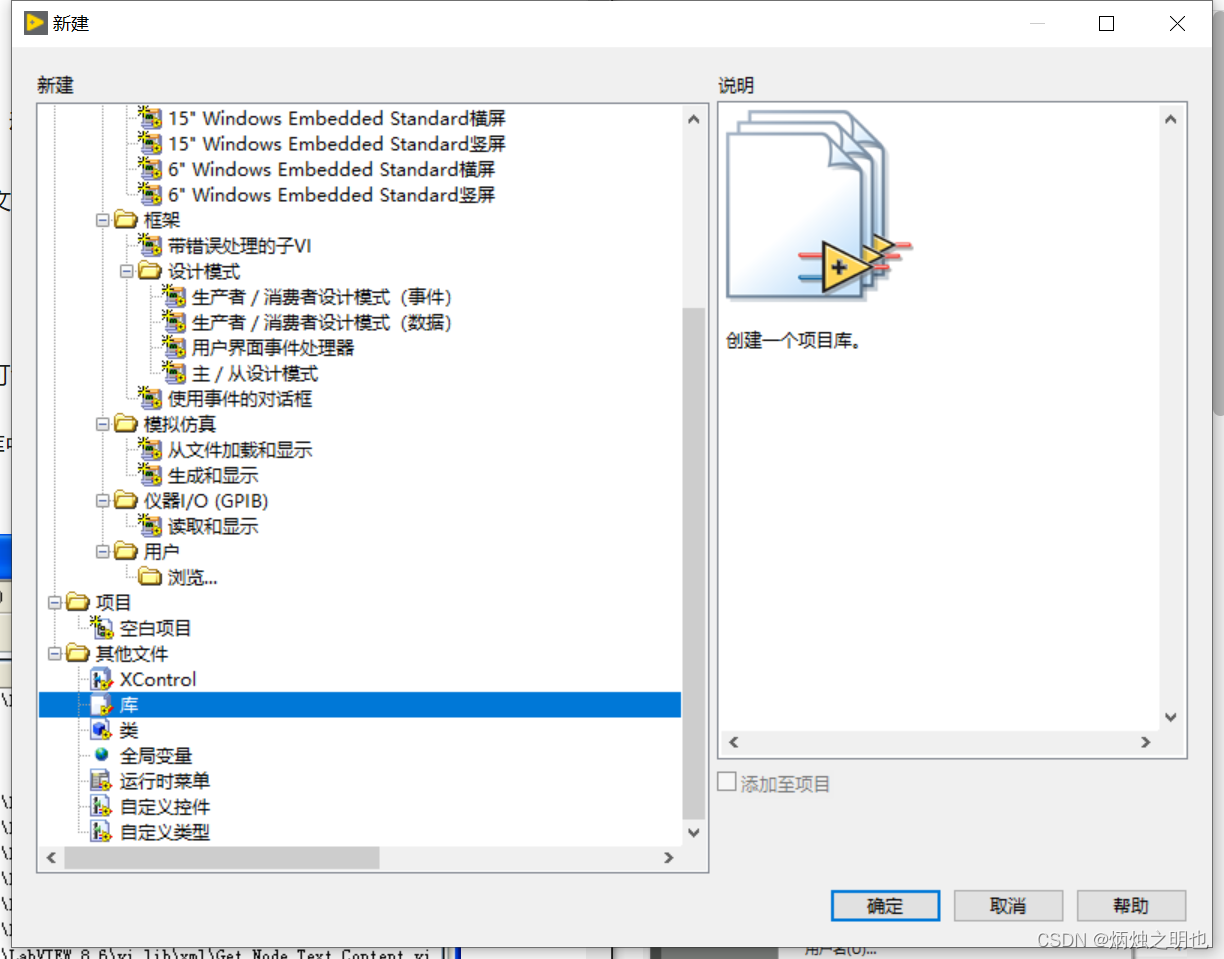

文件-新建-库，创建一个项目库文件。能在项目中创建的文件类型，都可以在库中创建。
在这里插入图片描述在这里插入图片描述

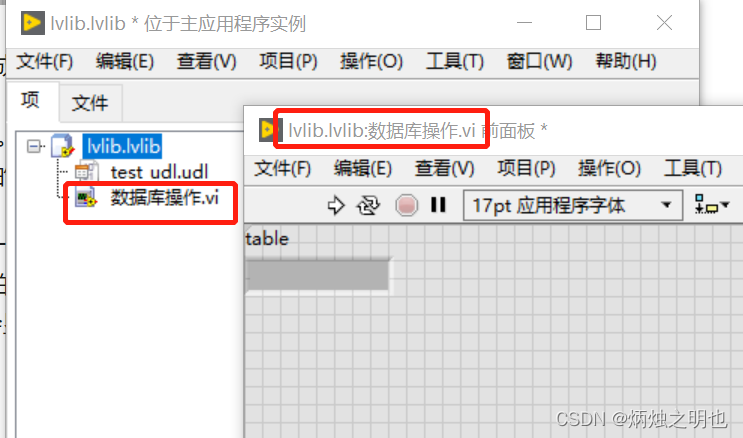

在lvlib上右键-添加-文件，将被选中的文件放到lvlib中。被添加进lvlib的vi名发生改变（vi名前添加了lvlib名，中间以：隔开）
在这里插入图片描述
在lvlib上右键-属性-项设置，设置lvlib内vi的访问权限。
公共－用户在查看项目库时，此项可见。 公共VI可供其他VI和应用程序调用。
库内－用户在查看LabVIEW类时，此项可见。 只有友元和项目库中的VI可调用库内VI。
私有－如锁定项目库，其他用户查看项目库时，该项不可见。 不属于项目库的VI和应用程序无法调用私有VI。
未指定－仅当选定文件夹时，显示该选项。 文件夹未指定访问项， 访问范围为公共。 默认情况下，如未指定类中文件夹的访问范围，则文件夹的访问范围为公共。

//在指定文件夹的访问范围时，访问设置适用于文件夹下所有文件，且可覆盖文件原有设置。
在这里插入图片描述

llb库

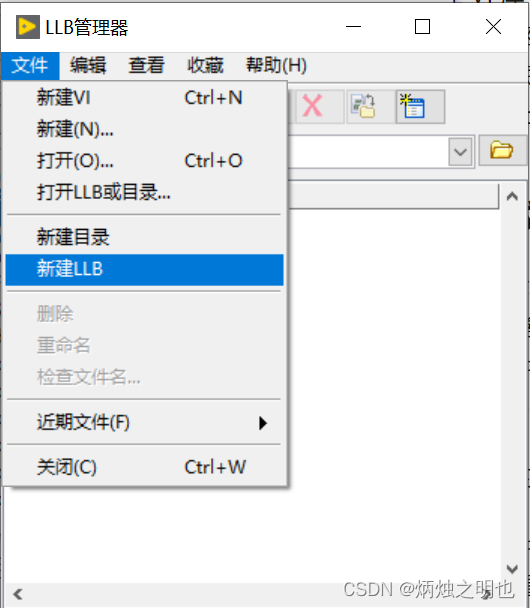

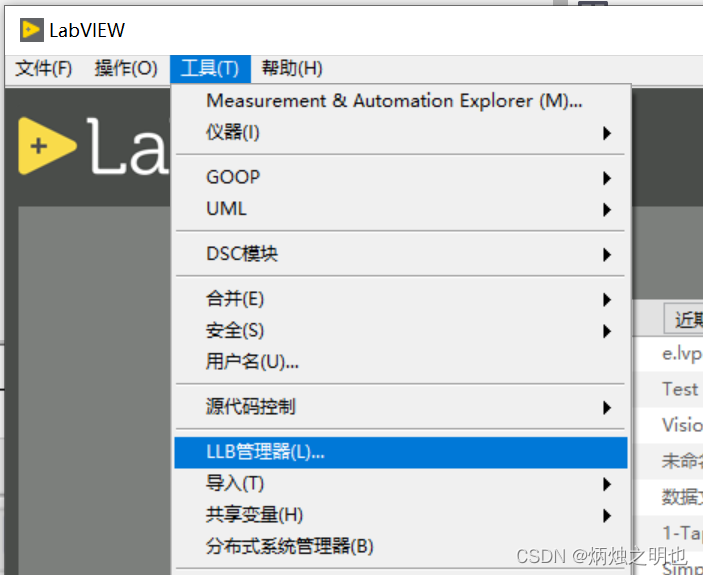

工具-llb管理器-文件-新建llb可创建一个新的llb。如果需要在llb文件中添加或删除VI，也需要先打开llb管理器。
在这里插入图片描述在这里插入图片描述

lvlib与llb的区别

lvlibllb
lvlib不包括实际文件llb是一个磁盘上的文件整体
所包含的文件以单独文件形式保存在磁盘vi都存在于此文件的内部
通过项目浏览器查看需要通过llb管理器查看
库名不可重复，库中vi名可与其他库中vi名重复
一个vi只能为一个lvlib所有
一个文件不能同时属于两个lvlib。必须将某个lvlib中的文件添加到新的库时，需要把整个库添加到新的库里
lvlib可以限制访问权限（公共/私有）
lvlib可添加层次关系（虚拟文件夹）llb内部vi平级存放，无层次关系

lvlib常见错误

报错：该vi所属库不存在。
发生原因：将vi连接至库后将库移动至其他目录/删除了库。
解决方法：文件-断开连接库
在这里插入图片描述

报错：LabVIEW工程库与在工程库中的文件不共享同一个硬盘路径
发生位置：试图将lvlib添加到安装程序时
解决方法：库文件可以在创建可执行文件时作为支持文件添加，而在安装程序中，不需要单独添加lvlib文件

断开vi与库之间的连接

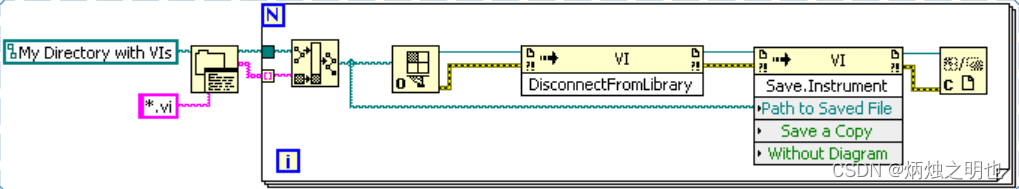

一个批量断开lvlib与vi的小程序（鬼知道我经历了些什么才想起来搞这个）
在这里插入图片描述
